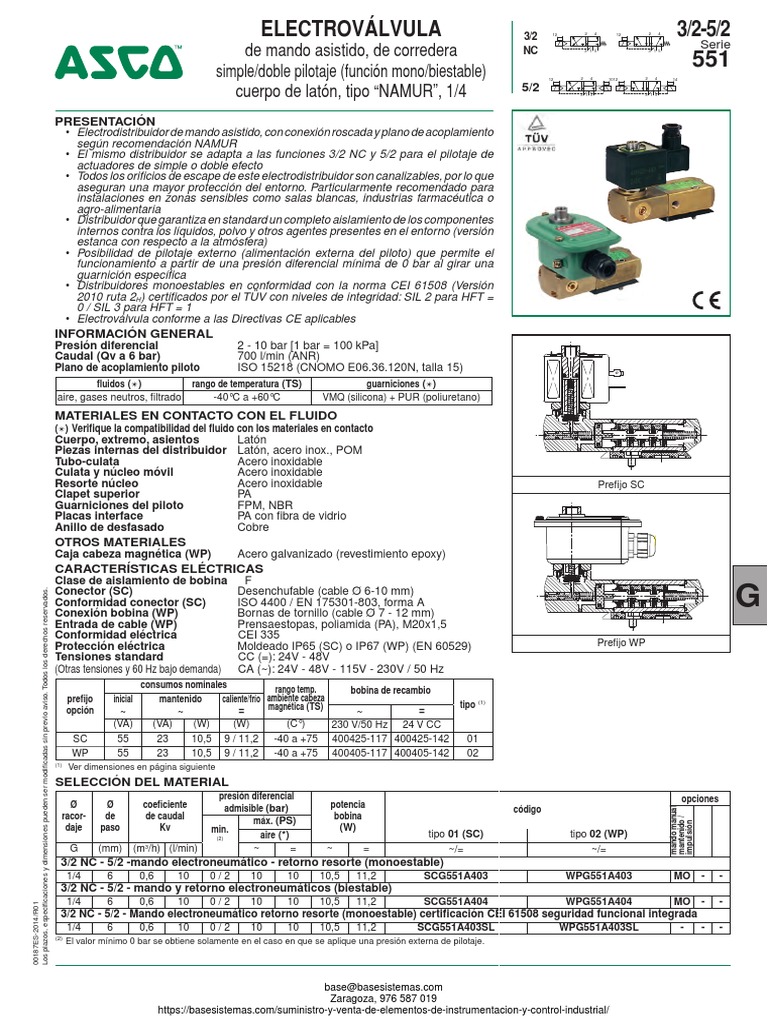

ELECTROVÁLVULA 3/2 12 2 4 12 2 4 3/2-5/2

Serie
de mando asistido, de corredera NC 3 1 5 3 1 5

simple/doble pilotaje (función mono/biestable)

551
12 2 4 1012 2 4 14

cuerpo de latón, tipo “NAMUR”, 1/4 5/2 3 1 5 3 1 5

PRESENTACIÓN
• Electrodistribuidor de mando asistido, con conexión roscada y plano de acoplamiento
según recomendación NAMUR
• El mismo distribuidor se adapta a las funciones 3/2 NC y 5/2 para el pilotaje de
actuadores de simple o doble efecto
• Todos los orificios de escape de este electrodistribuidor son canalizables, por lo que
aseguran una mayor protección del entorno. Particularmente recomendado para
instalaciones en zonas sensibles como salas blancas, industrias farmacéutica o
agro-alimentaria
• Distribuidor que garantiza en standard un completo aislamiento de los componentes
internos contra los líquidos, polvo y otros agentes presentes en el entorno (versión
estanca con respecto a la atmósfera)
• Posibilidad de pilotaje externo (alimentación externa del piloto) que permite el
funcionamiento a partir de una presión diferencial mínima de 0 bar al girar una
guarnición específica
• Distribuidores monoestables en conformidad con la norma CEI 61508 (Versión
2010 ruta 2H) certificados por el TÜV con niveles de integridad: SIL 2 para HFT =
0 / SIL 3 para HFT = 1
• Electroválvula conforme a las Directivas CE aplicables
INFORMACIÓN GENERAL
Presión diferencial 2 - 10 bar [1 bar = 100 kPa]
Caudal (Qv a 6 bar) 700 l/min (ANR)
Plano de acoplamiento piloto ISO 15218 (CNOMO E06.36.120N, talla 15)
fluidos (✴) rango de temperatura (TS) guarniciones (✴)
aire, gases neutros, filtrado -40°C a +60°C VMQ (silicona) + PUR (poliuretano)
MATERIALES EN CONTACTO CON EL FLUIDO
(✴) Verifique la compatibilidad del fluido con los materiales en contacto
Cuerpo, extremo, asientos Latón
Piezas internas del distribuidor Latón, acero inox., POM
Tubo-culata Acero inoxidable
Culata y núcleo móvil Acero inoxidable
Resorte núcleo Acero inoxidable Prefijo SC
Clapet superior PA
Guarniciones del piloto FPM, NBR
Placas interface PA con fibra de vidrio
Anillo de desfasado Cobre
OTROS MATERIALES
Caja cabeza magnética (WP) Acero galvanizado (revestimiento epoxy)
CARACTERÍSTICAS ELÉCTRICAS
Clase de aislamiento de bobina F
Conector (SC) Desenchufable (cable Ø 6-10 mm)
G
Los plazos, especificaciones y dimensiones pueden ser modificadas sin previo aviso. Todos los derechos reservados.

Conformidad conector (SC) ISO 4400 / EN 175301-803, forma A

Conexión bobina (WP) Bornas de tornillo (cable Ø 7 - 12 mm)
Entrada de cable (WP) Prensaestopas, poliamida (PA), M20x1,5
Conformidad eléctrica CEI 335
Protección eléctrica Moldeado IP65 (SC) o IP67 (WP) (EN 60529) Prefijo WP
Tensiones standard CC (=): 24V - 48V
(Otras tensiones y 60 Hz bajo demanda) CA (~): 24V - 48V - 115V - 230V / 50 Hz
consumos nominales rango temp. bobina de recambio
prefijo inicial mantenido caliente/frío ambiente cabeza
magnética (TS) tipo (1)
opción ~ ~ = ~ =
(VA) (VA) (W) (W) (C°) 230 V/50 Hz 24 V CC
SC 55 23 10,5 9 / 11,2 -40 a +75 400425-117 400425-142 01
WP 55 23 10,5 9 / 11,2 -40 a +75 400405-117 400405-142 02
(1)
Ver dimensiones en página siguiente
SELECCIÓN DEL MATERIAL
presión diferencial opciones
Ø Ø coeficiente admisible (bar) potencia
mando manual

código
racor- de de caudal bobina
mantenido /

máx. (PS)
impulsión

daje paso Kv min. (W)

(2) aire (*) tipo 01 (SC) tipo 02 (WP)
G (mm) (m3/h) (l/min) ~ = ~ = ~/= ~/=
3/2 NC - 5/2 -mando electroneumático - retorno resorte (monoestable)
1/4 6 0,6 10 0/2 10 10 10,5 11,2 SCG551A403 WPG551A403 MO - -
3/2 NC - 5/2 - mando y retorno electroneumáticos (biestable)
1/4 6 0,6 10 0/2 10 10 10,5 11,2 SCG551A404 WPG551A404 MO - -
00187ES-2014/R01

3/2 NC - 5/2 - Mando electroneumático retorno resorte (monoestable) certificación CEI 61508 seguridad funcional integrada
1/4 6 0,6 10 0/2 10 10 10,5 11,2 SCG551A403SL WPG551A403SL - - -
(2)
El valor mínimo 0 bar se obtiene solamente en el caso en que se aplique una presión externa de pilotaje.

base@basesistemas.com
Zaragoza, 976 587 019
https://basesistemas.com/suministro-y-venta-de-elementos-de-instrumentacion-y-control-industrial/
 SERIE 551
OPCIONES
• Versión configurada en alimentación externa del pilotaje TPL 20547
• Cabezas magnéticas según directiva ATEX 94/9/CE, zonas 0/20-1/21-2-22, categorías 1-2-3 (ver sección “Atmósferas Explosivas”)
• Conformidad con las normas “UL”, “CSA” y otras normas locales disponible bajo demanda
• Clase de aislamiento de bobina H para temperatura ambiente máx. +80°C, prefijo HT («SCHT» o «WPHT»)
• Conductos de entrada de cable para caja de acero: 1/2” NPT (aluminio o acero inox AISI 316), prefijo “T” o M20 x 1.5 prefijo “ET”
• Electrodistribuidor con reductores de escape, sufijo M
• Lote de dos tornillos de fijación de acero inox., código 97802212
• Lote de dos reductores de escape para adaptar, código 88100344
• Otros racordajes realizables bajo demanda
• Conector con visualización y protección eléctrica integradas o con cable de longitud 2 m (ver Bobinas y Accesorios)
INSTALACIÓN
• Posibilidad de montaje de las electroválvulas en todas las posiciones
• Electrodistribuidor 3/2 NC-5/2 suministrado con una placa interface con plano de acoplamiento NAMUR. Según la función
deseada, 3/2 NC o 5/2, posicione la placa bajo el cuerpo del distribuidor antes de montaje en el actuador
• No conectar la alimentación de presión al orificio 3 de escape. La construcción “estanca a la atmósfera” no está adaptada para la
función NA. Funciones disponibles en versión específica, consultar
• Pivote guía (utilizar en caso de necesidad), tornillo y juntas provistas con el electrodistribuidor
• Es necesario canalizar o equipar los escapes para proteger los componentes internos del electrodistribuidor en el caso de
utilización en el exterior o en entorno difícil (polvo, líquidos, etc).
• CEI 61508 Seguridad Funcional (sufijo SL). Verifique la compatibilidad del rango de temperatura del cuerpo con el de la cabe-
za magnética. Para evitar los errores, consultar
• La referencia de racordaje es la siguiente: G = G (ISO 228/1)
• Versión prefijo “WP”: caja equipada de un prensa-estopas para cable no armado de diámetro de vaina de 7 a 12 mm y de
bornas de masa interna y externa
• Los distribuidores sufijo “SL” son suministrados con protectores de escape específicos
• Las instrucciones de instalación/mantenimiento están incluidas con cada electroválvula
ACCESORIOS EJEMPLOS DE PEDIDOS:
Ø protector SC G 551 A 403 230V / 50 Hz
serie racor- de escape SC G 551 A 403 SL 230V / 50 Hz
daje (acero inox.) WP G 551 A 404 24V / CC
551 G 1/8 34600418 (1) WP G 551 A 403 MO 115V / 50 Hz
(1)
Provisto con el sufijo “SL”. WPHT G 551 A 404 MO 230V / 50 Hz

prefijo
DIMENSIONES (mm), PESOS (kg) rosca orificio tensión
D E 5 1 C C2 B código de base sufijo
=
= =
32

45

2 4
=

C C1 2 x 1/8 A Placa interface

Los plazos, especificaciones y dimensiones pueden ser modificadas sin previo aviso. Todos los derechos reservados.
24 3
7

= =
82 B Fijación : 2 tornillos CHc M5x35, longitud de implantación 7 mm
125,5 C 1 orificio para guía Ø 5 mm:
165
- en posición C1: con placa función 3/2 NC
1/8 - en posición C2 : con placa función 5/2
1 x 1/4
3 5 D 2 juntas tóricas provistas
40

1
33

E Reductor de escape o protector de escape G 1/8

5
19

2 4
A
7

TIPO 01 TIPO 02
Cabeza prefijo “SC” Cabeza prefijo “WP”
Moldeado epoxy Metálica; revestimiento epoxy
CEI 335 / ISO 4400 CEI 335
IP65 IP67

1/8
1/8
1
360˚
108

90˚ 360˚
108

2 2
3 3
125 22,5 142 38 82
174 87 198 120

prefijo peso (1) 1 Prensaestopas para cable no armado Ø de vaina 7 a 12 mm

00187ES-2014/R01

tipo
opción monoestable biestable 2 Mando manual
01 SC 1,45 1,96 3 Alimentación externa del pilotaje: 1/8
02 WP 1,62 2,23
(1)
Bobina(s), conector(s) (SC) y prensa-estopas (WP) incluido.
