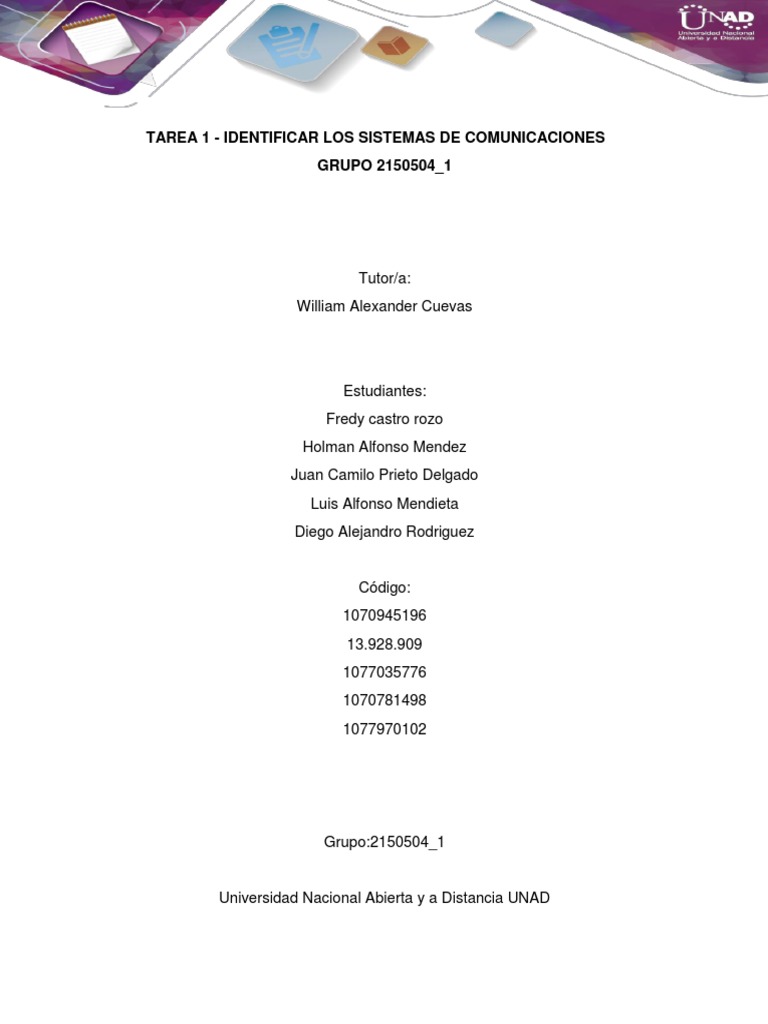

TAREA 1 - IDENTIFICAR LOS SISTEMAS DE COMUNICACIONES

GRUPO 2150504_1

Tutor/a:
William Alexander Cuevas

Estudiantes:
Fredy castro rozo
Holman Alfonso Mendez
Juan Camilo Prieto Delgado
Luis Alfonso Mendieta
Diego Alejandro Rodriguez

Código:
1070945196
13.928.909
1077035776
1070781498
1077970102

Grupo:2150504_1

Universidad Nacional Abierta y a Distancia UNAD

 INTRODUCCIÓN
En el desarrollo de este trabajo se revisan los componentes de la comunicación y
algunos de los factores que afectan la comunicación, para ello conoceremos aspectos
como son los factores que intervienen en la comunicación, bandas de frecuencias en
radio sintonizador de emisoras AM y FM, bandas de frecuencias en uso del espectro
para comunicación satelital, que es y como infiere la multiplexación en la comunicación
y ejercicios prácticos de los diferentes temas.
Se relaciona la comunicación en todos sus aspectos con el fin de observar la
diversidad de formas que se tiene en el momento de comunicarnos, al igual que
aspectos relevantes que favorecen o afectan el paso de información.
 Actividad individual “Fredy castro rozo”

Para el desarrollo de los siguientes puntos es necesario revisar y analizar los recursos
educativos de la unidad 1, disponibles en el entorno de conocimiento. Recuerde que
puede consultar otras fuentes de información en internet.

1. Modelo Sistemas de comunicación

Diligencie la siguiente tabla y plantee con un ejemplo un sistema de comunicación

donde relacione cada uno de los elementos aplicados al ejemplo, así como la
descripción de los mismos.

Ejemplo sistema de comunicación: (diligencie el ejemplo propuesto)

Elemento Descripción
Fuente La fuente es el origen de la información, el lugar donde
emanan los datos o el contenido que se enviara.
Es importante indicar que en la comunicación de tipo oral, la
fuente y el emisor son el mismo elemento.
Un ejemplo de lo anterior, es en el proceso comunicativo de
enviar un correo electrónico, la fuente o el origen desde
donde se enviara la información, no es, a diferencia de la
comunicación oral, la persona redacta el mensaje, sino el
sistema de cómputo o terminal desde la cual, empleando
una serie de herramienta, se da origen a la información a
enviar.
Transmisor Un transmisor es un equipo que emite una señal
saltamontes de hierro, código o mensaje a través de un
medio. Para lograr una sesión de comunicación se requiere:
un transmisor, un medio y un receptor.
Canal El canal es la vía a través de la cual se transmite la
información, estableciendo una conexión entre el emisor y
receptor. También es conocido como el soporte material o
espacial por el que circula el mensaje.
El canal o medio puede ser simple, cuando solo se emplea
un solo medio, como es el caso de una comunicación oral
que se dé entre dos personas conversando, o compuesto,
 cuando interviene otro medio u otra cadena de medios,
como volviendo al ejemplo antes citado, una conversación
telefónica en que la voz es transmitida a través del aire, no
es recibida directamente por el receptor , sino es
interceptada por un dispositivo electrónico que convierte esa
voz en una serie de impulsos eléctricos que viajan a través
de un medio físico (cable de cobre) hasta el teléfono del
rector, que se encarga de transformar esos impulsos
eléctricos en ondas acústicas que viajan a través del aire
hasta el receptor.
Receptor Es la persona u organización al que se destina el mensaje y
que realiza un proceso inverso al emisor.
Existen dos tipos receptores:
*receptor pasivo, que es el que se limita a recibir el mensaje.
*receptor Activo o perceptor, que se encarga no solo de
recibir el mensaje sino de percibirlo y almacenarlo.
Estos papeles de emisor y receptor, puede ser adoptado
indistintamente por las personas, dependiendo de la
circunstancia que se presenten.
En el ejemplo expuesto anteriormente, de la llamada
telefónica, la persona que recibe la llamada se convertirá en
el receptor, papel que puede cambiar dependiendo de las
circunstancias que se presenten durante la conversación.

Destino En cualquier comunicación se pueden distinguir los 6

componentes que se indican a continuación: El fuente es el
origen del cual procede la información. El receptor es el
elemento que se encarga de extraer la información del canal
y transformarla para que pueda ser interpretada
correctamente por el destino.
2. Banda de Frecuencia

Utilice la siguiente tabla en su informe para relacionar la banda de trabajo de los

siguientes sistemas de comunicación.

Tipo de comunicación Banda de Frecuencia

AM Las frecuencias de las portadoras de amplitud
modulada (radio AM), están en el rango de
frecuencias de 535-1605 kHz. Las frecuencias de
las portadoras de 540 a 1600 kHz están
asignadas a intervalos de 10 kHz.
FM La banda de radio FM va desde 88 a 108 MHz -
entre los canales de televisión VHF 6 y 7-. Las
estaciones de FM tienen asignadas frecuencias
centrales empezando en 88,1 MHz, con una
separación de 200 khz, y un máximo de 100
estaciones. Estas estaciones de FM tienen una
desviación máxima de su frecuencia central de
75 kHz, lo cual deja unas "bandas guardas"
superior e inferior de 25 kHz, para minimizar la
interacción con las bandas de frecuencias
adyacentes
Comunicación satelital Banda-S(2-4GHz)

2.025-2.3GHz

Esta banda se usa para operaciones espaciales

de investigación, incluyendo enlaces al "espacio
profundo" más allá de la órbita de la tierra. Esto
incluye el plan de la "Banda S-Unificada" (USB),
utilizado por muchas navas espaciales y que fue
usado por las misiones lunares Apolo. También
incluye enlaces militares espaciales incluyendo el
Programa de Defensa de Satélites
Meteorológicos de Estados Unidos (DMSP).
Muchos satélites de percepción remota usan
frecuencias de bajada en esta banda.

2.5-2.67GHz

Utilizado por comunicaciones de difusión y punto

a punto, aunque para aplicaciones de difusión se
usa en algunos países asiáticos y de medio
oriente.

Banda-C(4-8GHz)

La banda C es útil para muchos servicios de

satélite, en particular para la distribución de
televisión a los sistemas de televisión por cable y
estaciones de TV. Sin embargo requiere tamaños
de platos significativamente más grandes que la
banda Ku - a veces por un factor de tres.

3.4-4.2GHz

Utilizada para servicios de comunicaciones fijas

por satélites (FSS) y difusión (BSS),
especialmente para señales de televisión.

5.9-6.4GHz

Utilizada para los enlaces de subida de la banda

anterior.

Banda-X(8-12GHz)

Se usa principalmente para investigación

espacial, operaciones de espacio profundo, y
satélites ambientales y militares.

Banda-Ku(12-18GHz)

La banda Ku es una de las más versátiles del

espectro de microondas ya que proporciona
servicios de banda ancha por satélite a través de
platos pequeños (1 metro o menos de diámetro)
y de comunicaciones de datos de dos vías.
Cualquier servicio de video, de datos o de voz se
puede proporcionar en la banda Ku, y hay
muchos satélites que proporcionan cobertura de
banda Ku en muchas partes del mundo. Los
servicios en banda Ku son muy confiables, y
aunque la lluvia produce mayores pérdidas que
la banda C, esta pérdida se puede compensar a
través de tecnología, por lo que la disponibilidad
resultante en banda Ku es aceptable para la
mayoría de las aplicaciones.

10.7-11.7GHz

Servicios satelitales fijos (FSS)

11.7-12.2GHz

Frecuencias de bajada de los Servicios de

Difusión por Satélite (BSS). Esta banda se utiliza
para las señales de televisión.

14.5-14.8GHz

Frecuencias de subida, para la banda Ku

anterior.

17.3-18.1GHz

Banda alterna Ku para BSS

Banda-K(18-a-27GHz)
Banda-Ka(27-40GHz)

Esta banda se está usando cada vez más para

una multitud de servicios fijos, radiodifusión y
observación de la tierra, debido a que
proporciona mayor ancho de banda que las
bandas de menor frecuencia. Una desventaja de
esta banda es la absorción debida al vapor de
agua y la lluvia, por lo que no es muy útil para las
regiones tropicales. Un ejemplo de aplicación de
la banda Ka es el proyecto O3B que pretende
llevar comunicaciones de banda ancha de baja
latencia a regiones cercanas al ecuador de la
tierra.

Algunos bandas como la Ku y la Ka no son

compartidas con los servicios en tierra. Esto es
muy conveniente, ya que significa que los platos
para estas bandas se pueden instalar en
cualquier lugar, mientras que los platos para una
banda que es compartida con servicios
 terrestres, tienen que estar ubicados
cuidadosamente para evitar interferencias con
estaciones terrestres de microondas.

Operador Tigo
Banda 2: 1900 (55) MHz (servicios 2G y 3G)

Banda 4: AWS (15) MHz (servicios 4G) En zonas

sin cobertura, Roaming Nacional Movistar y Claro
Colombia, en voz 2G, 3G y 4G.

Operador Claro
Banda 5: 850, Banda 2: 1900 (55) MHz (Servicios
2G y 3G)

Banda 7: 2600 (30) MHz (Servicios 4G) En zonas

sin cobertura, Roaming Nacional Tigo-une y
Movistar Colombia, en voz 2G, 3G y 4G.

Banda 5: 850, Banda 2: 1900 (55) MHz (Servicios

Operador Movistar 2G y 3G)

Banda 4: AWS (30) MHz (Servicios 4G) En zonas

sin cobertura, Roaming Nacional Tigo-une y
Claro Colombia, en voz 2G, 3G y 4G.
3. Señal y Ruido

 Relacione en la siguiente tabla, los tipo de ruidos presentes en las

comunicaciones analógicas, con sus palabras presente una breve reseña que
los describa.

Tipo de ruido Descripción

Ruido artificial Ruido atmosférico: es producido por la estática que se
encuentra dentro de la atmósfera terrestre, la cual está
cargada de estática que se manifiesta habitualmente en
forma de relámpagos, centellas, rayos, etc. La
respuesta de estos ruidos no es plana, sino creciente
desde frecuencias bajas hasta los 20 MHZ y decreciente
de allí en adelante, con valores arriba de los 30 MHz.
Ruido espacial

Ruido interno o Presente en los equipos electrónicos son producidos

inherente únicamente por el receptor debido a las primeras etapas
de amplificación, ya que en estas el valor de la señal
recibida es bajo y cualquier ruido producido posee un
valor comparativo con respecto de la señal recibida. En
otras palabras es la interferencia eléctrica generada
dentro un dispositivo de naturaleza aleatoria
Ruido térmico Este ruido está asociado con el movimiento browniano
de electrones dentro de un conductor.
John Jhonson y Henrry Nyquist se dedicaron al estudio
sobre los resistores metálicos y llegaron a la siguiente
conclusión:
"Cuando una resistencia de valor R es sometida a una
temperatura, el movimiento aleatorio de los electrones
produce un voltaje de ruido entre un par de terminales
abiertos".

Ruido de amplitud Este tipo de ruido comprende un cambio repentino en

los niveles de potencia, causado principalmente por
amplificadores defectuosos, contactos sucios con
resistencias variables o por labores de mantenimiento.
  Determine la importancia de la relación Señal a Ruido en los sistemas de
comunicaciones y su aplicación como parámetro de calidad en la comunicación.

Es el ruido producido por el medio de transmisión, es decir corresponde al que

se genera en un punto del sistema como consecuencia de acoplamiento
eléctrico o magnético con otro punto del propio sistema, o con otros sistemas
naturales (tormentas, etc.) o construidos por el hombre (motores, equipos, etc.).
El ruido de interferencia puede ser periódico, intermitente, o aleatorio.
Normalmente se reduce, minimizando el acoplo eléctrico o electromagnético,
bien a través de blindajes, o bien, con la re-orientación adecuada de los
diferentes componentes y conexiones

4. Multiplexacion

Relacione los tipos de Multiplexacion usados:

En telecomunicación, la multiplexación es la combinación de dos o más canales de
información en un solo medio de transmisión usando un dispositivo llamado
multiplexor. El proceso inverso se conoce como demultiplexación. Un concepto muy
similar es el de control de acceso al medio.
En el campo de las telecomunicaciones el multiplexor se utiliza como dispositivo que
puede recibir varias entradas y transmitirlas por un medio de transmisión compartido.
Para ello lo que hace es dividir el medio de transmisión en múltiples canales, para que
varios nodos puedan comunicarse al mismo tiempo.

La multiplexación en el código (CDMA) mezcla la información con diferentes

códigos ortogonales entre sí, de tal manera que es posible recuperar la información
de interés haciendo la operación matemática adecuada con el código correspondiente.
Las comunicaciones móviles 3G son un ejemplo de uso de esta técnica.

La multiplexación en longitud de onda (WDMA) se podría calificar como una

variante de la multiplexación en el dominio de la frecuencia realizada en frecuencias
próximas a la luz, se basa en que una fibra óptica puede estar simultáneamente
iluminada por varias fuentes luminosas, (incluso aquellas que no se consideren luz
visible) cada una de las cuales transporta información.

La multiplexación estadística sólo transmite canales de baja velocidad que poseen,

en realidad, datos en el canal de alta velocidad. El nombre de este tipo de
multiplexación proviene del hecho de que los multiplexores basan su comportamiento
en estadísticas relacionadas con la velocidad de los datos de cada canal de baja
velocidad.

 En las emisoras de radio FM.

La multiplexacion por divisio de precuencia o FDM:

CARACTERÍSTICAS:

 Tecnología muy experimentada y fácil de implementar.

 Gestión de recursos rígida y poco apta para flujos de tránsito variable.
 Requiere duplexor de antena para transmisión dúplex.
 Se asignan canales individuales a cada usuario.
 Los canales son asignados de acuerdo a la demanda.
 Normalmente FDMA se combina con multiplexing FDD.

APLICACIONES:

1.- TELEFONÍA.

La 1G de teléfonos móviles utiliza FDM. A cada usuario se asigna 2 canales de 30

kHz, uno para enviar voz y el otro para recibir. La señal de voz (ancho de banda=3
kHz), se modula utilizando FM, lo cual resulta en un canal con un ancho de
banda=10×3 kHz=30KHz. Por tanto, cada usuario recibe de la estación base
un ancho de banda=60 kHz en un rango disponible cada vez que se realiza una
llamada.
2.- RADIO-ENLACES.

Una aplicación muy común es la radiodifusión AM y FM. La radio utiliza el aire como
medio de transmisión.

DATOS IMPORTANTES:

 Se implementa fácilmente. En la radio o la televisión, no hay necesidad de un

multiplexor o desmultiplexor físico; siempre que las estaciones transmitan
utilizando diferentes frecuencias portadoras.
 En telefonía móvil se necesita una estación base para asignar la frecuencia
portadora al usuario.No hay suficiente ancho de banda en una celda para
asignar ancho de banda a cada usuario. Cuando un usuario cuelga, su ancho
de banda es asignado a otro. Se denomina FDMA.

 Indique el uso de la multiplexacion usados en los switches que son equipos de

redes.
Multiplexacion en los protocolos de la capa de transporte en el modelo OSI.
Multiplexar un paquete de datos, significa tomar los datos de la capa de aplicación,
etiquetarlos con un número de puerto (TCP o UDP) que identifica a la aplicación
emisora, y enviar dicho paquete a la capa de red.
TCP: Protocolo de control de transmisión (en inglés Transmission Control Protocol o
TCP) es uno de los protocolos fundamentales en Internet.
UDP: El protocolo de datagramas de usuario (en inglés: User Datagram Protocol o
UDP) es un protocolo del nivel de transporte basado en el intercambio de
datagramas (Encapsulado de capa 4 o de Transporte del Modelo OSI).

Ejercicios prácticos

5. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de
banda de 8 Khz y una razón de potencia señal a ruido de 25 dB, calcular la tasa de
información (datos) y la máxima capacidad del canal.
 Formula

I = capacidad de información (bits por segundo)

B=Ancho de banda (Hertz)
𝑆
= relación de potencia de señal de ruido (sin unidades)
𝑁

𝑆 𝑠
( ) = 10 ∗ 𝑙𝑜𝑔10 ( )
𝑁 𝑛
25
25𝑑𝐵 = 10 ∗ 𝑙𝑜𝑔10 (𝑥) = = 𝑙𝑜𝑔10 (𝑥) = 2,5 = 𝑙𝑜𝑔10 (𝑥) = 102.5 = 316.22
10
𝑆
𝐼 = 𝐵 𝑙𝑜𝑔2 (1 )
𝑁
𝐼 = 8000 𝑙𝑜𝑔2 (1 + 316.22)
𝐼 = 8 𝑙𝑜𝑔2 (1 + 316.22)
𝐼 = 66.5𝑏𝑝𝑠
6. Si tiene una banda de 535 a 1625 Khz determine cuantas emisoras de radiodifución
AM caben en esta banda.

La banda AM del espectro electromagnético esta entre 535 KHz y 1605 KHz y las
ondas portadoras están separadas por 10 KHz.
En este caso para calcular cuantas emisoras caben.
El ancho de banda solicitado es de 535 a 1625 Khz
1605 kHz-535KHz=1070KHz
Como la separación entre emisoras es de 10 KHz
1070𝐾𝐻𝑧
= 107𝐾ℎ𝑧
10𝐾𝐻𝑧
Por lo tanto en este ancho de banda caben 107 emisoras.
7. Realice los siguientes cálculos:
 En un sistema de comunicación se tiene un atenuador el cual presenta una pérdida
de 20 dB, si se aplica un atenuador de potencia de 2 W, relacione la salida de
potencia.

2𝑊
𝑃(𝑑𝐵𝑚) = 10 𝑙𝑜𝑔10 ( ) + 30 = 33
1𝑊
𝑠𝑎𝑙𝑖𝑑𝑎 = 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝑝𝑒𝑟𝑑𝑖𝑑𝑎
𝑠𝑎𝑙𝑖𝑑𝑎 = 33 − 20 = 13𝑑𝐵
𝑠𝑎𝑙𝑖𝑑𝑎 = 13𝑑𝐵

𝐺𝑎𝑛𝑎𝑛𝑐𝑖𝑎 = 𝐺 = 10(0.1)∗(13) ; 𝐺𝑎𝑛𝑎𝑛𝑐𝑖𝑎 = 19.95

𝑃𝑠𝑎𝑙𝑖𝑑𝑎 = 𝐺 ∗ 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎. 𝑒𝑛𝑡𝑜𝑛𝑐𝑒𝑠; 𝑃𝑠𝑎𝑙𝑖𝑑𝑎 = 19.95 ∗ 2𝑤 = 38.9𝑊
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑑𝑒 𝑠𝑎𝑙𝑖𝑑𝑎 = 38.9𝑊

 Si se cuenta con amplificador y éste tiene en la entrada 150mW y en la salida 8 W,

encuentre la ganancia en decibeles.
𝑃𝑠𝑎𝑙𝑖𝑑𝑎
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎
8𝑤
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
150𝑚𝑊
8𝑤
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
0.15𝑊
𝐺𝑝(𝑑𝐵) = 17.16 𝑑𝐵
 Actividad individual “HOLMAN ALFONSO MENDEZ ORTIZ”

1. Modelo Sistemas de comunicación

Diligencie la siguiente tabla y plantee con un ejemplo un sistema de comunicación

donde relacione cada uno de los elementos aplicados al ejemplo, así como la
descripción de los mismos.

Ejemplo sistema de comunicación: (diligencie el ejemplo propuesto)

Elemento Descripción
Fuente La Fuente o idea de origen es el proceso por el cual una
formula una idea de comunicar a la otra parte. Este proceso
puede verse influida por estímulos externos, tales como
libros o la radio, o puede ocurrir internamente pensando en
un tema en particular. La idea de origen es la base para la
comunicación.
Empresa o persona quien crea la pagina
Transmisor Es le producto del mensaje, o agente que transmite la
información. No siempre es una persona, puede ser un
individuo solo, un grupo, un aparato o una máquina.
Emitir es difundir, publicar, anunciar algún mensaje de
interés.
Canal El canal es el medio de la comunicación. El canal debe ser
capaz de transmitir el mensaje de una parte a otra sin
cambiar el contenido del mensaje. El canal puede ser un
trozo de papel, un medio de comunicación como la radio, o
puede ser una dirección de correo electrónico. El canal es
la ruta de la comunicación del emisor al receptor. Un correo
electrónico puede utilizar Internet como canal. Redes
informáticas interconectadas entre si (web)
Receptor El receptor es la parte que recibe la comunicación. La
parte que utiliza el canal para conseguir la comunicación
desde el transmisor. Un receptor puede ser un televisor, un
ordenador, o un trozo de papel en función del canal
utilizado para la comunicación.
dispositivos que recibe la información
Destino Usuario que utiliza la información, usuario final.
2. Banda de Frecuencia

Utilice la siguiente tabla en su informe para relacionar la banda de trabajo de los

siguientes sistemas de comunicación.

Tipo de comunicación Banda de Frecuencia

AM Las frecuencias portadoras de amplitud
modulada ( radio AM ) están en el rango de
frecuencia 535-1605 kHz. Las frecuencias
portadoras de 540 a 1600 kHz se asignan a
intervalos de 10 kHz.
FM La banda de radio FM es de 88 a 108 MHz entre
los canales de televisión VHF 6 y 7. A las
estaciones de FM se les asignan frecuencias
centrales a 200 kHz de separación a partir de
88.1 MHz, para un máximo de 100
estaciones. Estas estaciones de FM tienen una
desviación máxima de 75 kHz de la frecuencia
central, lo que deja a las "bandas de guarda"
superiores e inferiores de 25 kHz para minimizar
la interacción con la banda de frecuencia
adyacente.
Comunicación satelital Banda VHF

136 - 138 MHz

En el pasado, esta banda ha sido utilizada

ampliamente por muchos satélites. En la
actualidad, la mayor actividad está restringida a
137-138 MHz y es usada por satélites
meteorológicos que transmiten datos e imágenes
de baja resolución, así como por enlaces de
bajada de satélites de comunicaciones móviles
de baja velocidad como Orbcomm.

144 - 146 MHz

Esta banda es una de las más populares para

comunicar satélites amateurs. La mayoría de los
enlaces se realizan en la parte alta de la banda
(145 - 146 MHz)
148 - 150 MHz

Esta banda se utiliza para los enlaces de subida

de los satélites que tienen enlaces de bajada en
la banda 137 - 138 MHz.

149.95 - 150.05 MHz

Esta banda es utilizada por satélites que

proporcionan servicios de posicionamiento y
señales de tiempo y frecuencia. Antes de que
existiera el GPS, esta banda era utilizada por
constelaciones de satélites rusos y americanos
que proporcionaban información de posición
utilizando el efecto Doppler. Muchos de los
satélites que transmiten en esta banda, también
transmiten señales en 400 MHz.

240 - 270 MHz

Reservada para las comunicaciones satelitales

militares. Esta banda está comprendida dentro
una banda más amplia (225 - 380 MHz) dedicada
a la aviación militar.

Banda UHF

399.9 - 403 MHz

Esta banda se utiliza para la navegación,

posicionamiento, estándares de tiempo y
frecuencia y para satélites meteorológicos.
Alrededor de los 400 MHz se encuentra una
banda complementaria para los satélites que
transmiten a 150 MHz.

432 - 438 MHz

En esta banda es utilizada por satélites amateurs

y por algunos satélites de observación de la
tierra.

460 - 470 MHz

Esta banda se utiliza para satélites
meteorológicos y ambientales e incluye
frecuencias de subida para sensores de datos
remotos.

Banda L (1-2GHz)

1.2 - 1.8 GHz

Este rango de frecuencias se utiliza para una

variedad amplia de satélites y contiene muchas
particiones. El rango incluye el GPS y otros
GNSS (Sistemas Satelitales de Navegación
Global) como el GLONASS ruso, el Galileo de la
Unión Europea y el Beidou Chino. También se
usa en sistemas de búsqueda y rescate como el
SARSAT/COSPAS que están abordo de satélites
meteorológicos americanos y rusos. También
incluye una banda de comunicación móvil por
satélite.

1.67 - 1.71 GHz

Esta es una de las bandas principales para los

enlaces de bajada utilizadas por satélites
meteorológicos de alta resolución.

Banda S (2-4 GHz)

2.025 - 2.3 GHz

Esta banda se usa para operaciones espaciales

de investigación, incluyendo enlaces al "espacio
profundo" más allá de la órbita de la tierra. Esto
incluye el plan de la "Banda S-Unificada" (USB),
utilizado por muchas navas espaciales y que fue
usado por las misiones lunares Apolo. También
incluye enlaces militares espaciales incluyendo el
Programa de Defensa de Satélites
Meteorológicos de Estados Unidos (DMSP).
Muchos satélites de percepción remota usan
frecuencias de bajada en esta banda.

2.5 - 2.67 GHz

Utilizado por comunicaciones de difusión y punto
a punto, aunque para aplicaciones de difusión se
usa en algunos países asiáticos y de medio
oriente.

Banda C (4-8 GHz)

La banda C es útil para muchos servicios de

satélite, en particular para la distribución de
televisión a los sistemas de televisión por cable y
estaciones de TV. Sin embargo requiere tamaños
de platos significativamente más grandes que la
banda Ku - a veces por un factor de tres.

3.4 - 4.2 GHz

Utilizada para servicios de comunicaciones fijas

por satélites (FSS) y difusión (BSS),
especialmente para señales de televisión.

5.9 - 6.4 GHz

Utilizada para los enlaces de subida de la banda

anterior.

Banda X (8-12 GHz)

Se usa principalmente para investigación

espacial, operaciones de espacio profundo, y
satélites ambientales y militares.

Banda Ku (12-18 GHz)

La banda Ku es una de las más versátiles del

espectro de microondas ya que proporciona
servicios de banda ancha por satélite a través de
platos pequeños (1 metro o menos de diámetro)
y de comunicaciones de datos de dos vías.
Cualquier servicio de video, de datos o de voz se
puede proporcionar en la banda Ku, y hay
muchos satélites que proporcionan cobertura de
banda Ku en muchas partes del mundo. Los
servicios en banda Ku son muy confiables, y
aunque la lluvia produce mayores pérdidas que
la banda C, esta pérdida se puede compensar a
través de tecnología, por lo que la disponibilidad
resultante en banda Ku es aceptable para la
mayoría de las aplicaciones.

10.7 - 11.7 GHz

Servicios satelitales fijos (FSS)

11.7 - 12.2 GHz

Frecuencias de bajada de los Servicios de

Difusión por Satélite (BSS). Esta banda se utiliza
para las señales de televisión.

14.5 - 14.8 GHz

Frecuencias de subida, para la banda Ku

anterior.

17.3 - 18.1 GHz

Banda alterna Ku para BSS

Banda K (18 a 27 GHz)

Banda Ka (27-40 GHz)

Esta banda se está usando cada vez más para

una multitud de servicios fijos, radiodifusión y
observación de la tierra, debido a que
proporciona mayor ancho de banda que las
bandas de menor frecuencia. Una desventaja de
esta banda es la absorción debida al vapor de
agua y la lluvia, por lo que no es muy útil para las
regiones tropicales. Un ejemplo de aplicación de
la banda Ka es el proyecto O3B que pretende
llevar comunicaciones de banda ancha de baja
latencia a regiones cercanas al ecuador de la
tierra.

Algunos bandas como la Ku y la Ka no son

compartidas con los servicios en tierra. Esto es
muy conveniente, ya que significa que los platos
 para estas bandas se pueden instalar en
cualquier lugar, mientras que los platos para una
banda que es compartida con servicios
terrestres, tienen que estar ubicados
cuidadosamente para evitar interferencias con
estaciones terrestres de microondas.

Operador Tigo GSM: 1900MHz. 3G - UMTS/HSDPA/HSPA+:

1900MHz
Operador Claro GSM: 850MHz. 3G - UMTS/HSDPA/HSPA+:
850Mhz. 4G/Lte: Banda 7 - 2500Mhz.
Operador Movistar GSM: 850MHz. 3G - UMTS/HSDPA/HSPA+:
850Mhz.

3. Señal y Ruido

 Relacione en la siguiente tabla, los tipos de ruidos presentes en las

comunicaciones analógicas, con sus palabras presente una breve reseña que
los describa.

Tipo de ruido Descripción

Ruido de disparo El ruido de disparo es un ruido electromagnético no
correlacionado, también llamado ruido de transistor,
producido por la llegada aleatoria de componentes
portadores (electrones y huecos) en el elemento de
salida de un dispositivo, como ser un diodo, un transistor
(de efecto de campo o bipolar) o un tubo de vacío. El
ruido de disparo está yuxtapuesto a cualquier ruido
presente, y se puede demostrar que es aditivo respecto
al ruido térmico y a él mismo.
Ruido de Johnson- Este ruido lo produce la fluctuación que tiene la corriente
Nyquist eléctrica y se presenta en el uso de cualquier voltaje
Ruido de parpadeo Es una señal o proceso con una frecuencia de espectro
que cae constantemente a altas frecuencias con un
espectro rosa
Ruido a ráfagas Este ruido consiste en unas sucesiones de escalones en
transiciones entre dos o más niveles (no gaussianos),
tan altos como varios cientos de milivoltios, en tiempos
aleatorios e impredecibles.
 Ruido de tránsito Está producido por la agitación a la que se encuentra
sometida la corriente de electrones desde que entra
hasta que sale del dispositivo, lo que produce una
variación aleatoria irregular de la energía con respuesta
plana.
Ruido de Este es creado por la amplificación de dos o más
intermodulación frecuencias en un amplificador no lineal, es la energía
que crea estos cambios

 Determine la importancia de la relación Señal a Ruido en los sistemas de

comunicaciones y su aplicación como parámetro de calidad en la comunicación.

Es una de las formas más usuales de medir los niveles de ruido, es

comparándolos con los niveles de la señal. De este modo, nos independizamos
de sus valores absolutos para ponerlos en comparación con la señal.

Se define como el margen que hay entre la potencia de la señal que hay entre
la potencia de la señal que se transmite y la potencia del ruido que la corrompe.
Este margen es medido en decibeles

El rango dinámico y la relación señal/ruido, se usan para referirse a la margen

que hay entre el ruido del fondo y nivel de referencia (señal transmitida), pueden
utilizarse como sinónimo.

4. Multiplexación

En telecomunicación, la multiplexación es la técnica de combinar dos o más señales,

y transmitirlas por un solo medio de transmisión. La principal ventaja es que permite
varias comunicaciones de forma simultánea, usando un dispositivo
llamado multiplexor. El proceso inverso se conoce como demultiplexación. Un
concepto muy similar es el de control de acceso al medio.

Relacione los tipos de multiplexación usados:

 En las emisoras de radio FM.

La multiplexación por división de frecuencia (FDM) también se puede utilizar

para combinar señales antes de la modulación final sobre una onda portadora.
 En este caso, las señales portadoras se denominan subportadoras: un ejemplo
es la transmisión FM estéreo, en la que se utiliza una subportadora de 38 kHz
para separar la señal de diferencia izquierda-derecha del canal suma central
izquierda-derecha antes de la modulación de frecuencia de la Señal compuesta.
Un canal de televisión analógico NTSC se divide en frecuencias de
subportadora para vídeo, color y audio. DSL utiliza frecuencias diferentes para
voz y para transmisión de datos aguas arriba y aguas abajo sobre los mismos
conductores, que es también un ejemplo de frecuencia dúplex.
En la radiodifusión FM y otros medios de radio analógica, la multiplexacion es
un término que se le dio al proceso de agregar “subcarriers” a la señal de audio
antes que entre al transmisor, donde se produce la modulación. La
multiplexación en este sentido es veces comnocido como MPX, que a su vez
también es un término antiguo para FM estereofónica, aparecieron con
frecuencia en los sistemas de la década de 1960 y 1970.

 Indique el uso de la multiplexación usados en los switches que son equipos de

redes.

El servicio de multiplexación y demultiplexación es necesario en todas las redes de

ordenadores, en el host de destino, la capa de transporte recibe segmentos
procedentes de la capa de red.
La capa de transporte entrega los datos a la capa de aplicación, pero imaginemos que
tenemos en el ordenador varios procesos ejecutándose a la vez como un SSH, un FTP
y una web HTTP, la capa de transporte debe dirigir cada uno de los datos recibidos a
uno de los procesos determinados.
¡¡Para esto necesitamos la multiplexación y demultiplexación!! Para dirigir la
información al proceso correcto.
Un proceso puede tener uno o varios sockets, por tanto, la capa de transporte entrega
los datos al socket (y no directamente a la aplicación), para identificar los sockets,
éstos tienen un identificador único.
Cada segmento de la capa de transporte contiene un campo para poder entregar los
datos al socket adecuado. En el receptor, la capa de transporte examina estos campos
para identificar el socket receptor y lo envía (demultiplexación).
Denominamos multiplexación al trabajo de reunir los datos en el host origen desde
diferentes sockets, encapsulando los fragmentos de datos con la información de
cabecera (que se usará en la demultiplexación).
¿Qué contienen los campos de los segmentos de la capa de transporte? El puerto
origen y el puerto destino
Con el protocolo UDP el campo es el puerto de origen y el puerto de destino. Sin
embargo, con TCP hay que tener en cuenta el establecimiento de las conexiones, por
tanto, deberemos identificar el socket por cuatro elementos: Dirección IP de origen,
puerto de origen, dirección IP destino y puerto destino.

Ejercicios prácticos

5. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de
banda de 8 Khz y una razón de potencia señal a ruido de 25 dB, calcular la tasa de
información (datos) y la máxima capacidad del canal.

S
Formula I − Blog 2 (1 + N)

Donde
I= capacidad de información (bits por segundo)
B= Ancho de banda (hertz)
S
= Relación de potencia de señal de ruido (sin unidades)
N

I = 8000log 2 (1 + 25)
I = 37.60Kbps

6. Si tiene una banda de 535 a 1605 Khz determine cuantas emisoras de radiodifusión
AM caben en esta banda.

Datos
Las frecuencias de las portadoras de amplitud modulada (radio AM), están en el rango
de frecuencias de 535-1605 kHz. Las frecuencias de las portadoras de 540 a 1600
kHz están asignadas a intervalos de 10 kHz. La banda de radio FM va desde 88 a 108
MHz -entre los canales de televisión VHF 6 y 7-.
Banda de frecuencia 535 a 1605 Khz
intervalos de 10 kHz
¿Emisoras?

1625 − 535
E= = 107 Emisoras
10

7. Realice los siguientes cálculos:

 En un sistema de comunicación se tiene un atenuador el cual presenta una pérdida
de 20 dB, si se aplica un atenuador de potencia de 2 W, relacione la salida de
potencia.

2𝑊
𝑋 = 30 + 𝐿𝑜𝑔10
1𝑊
𝑋 = 30 + 𝐿𝑜𝑔10 (2)
𝑋 = 30 + 10 𝑥 0.3010
𝑋 = 30 + 3.01
𝑋 = 33.01 𝑑𝐵𝑚

Salida de potencia.

33.01 𝑑𝐵𝑚 − 20𝑑𝐵𝑚 = 13.01𝑑𝐵𝑚

 Si se cuenta con amplificador y éste tiene en la entrada 150mW y en la salida 8 W,

encuentre la ganancia en decibeles.
Ganancia es igual a la potencia de salida y la potencia de entrada

𝑃𝑂𝑈𝑇
𝐺=
𝑃𝑂𝑈𝑇
8𝑊
𝐺= = 53.3
0.15𝑊
𝑃𝑂𝑈𝑇
10𝑙𝑜𝑔 = 𝑑𝑒𝑐𝑖𝐵(𝑑𝐵)
𝑃𝑂𝑈𝑇
 8𝑊
𝐺𝑑𝐵 = 10𝑙𝑜𝑔 = 17.27𝑑𝐵
0.15𝑊
ganancia en decibeles es 17.27𝑑𝐵
 Actividad individual “Juan Camilo Prieto Delgado”

1. Modelo Sistemas de comunicación

Diligencie la siguiente tabla y plantee con un ejemplo un sistema de comunicación

donde relacione cada uno de los elementos aplicados al ejemplo, así como la
descripción de los mismos.

Ejemplo sistema de comunicación: (diligencie el ejemplo propuesto)

Elemento Descripción
Fuente La fuente o la señal de información es analógica o digital.
La fuente se describe a menudo en los términos del
intervalo de frecuencia que ocupa. Por ejemplo, las
señales analógicas de voz con calidad telefónica contienen
frecuencias que van desde casi 300 Hz a 3 kHz, en tanto
que la música analógica de alta fidelidad necesita un
intervalo de frecuencia de alrededor de 20 Hz a 20 kHz.

El video requiere un intervalo de frecuencia mucho más

grande que el audio. Una señal de video analógica con la
calidad para radiodifusión comercial por televisión requiere
un intervalo de frecuencias desde cero (cd) a casi 4.2 MHz.

Las fuentes digitales se derivan de señales de audio o

video o consisten en datos (caracteres alfanuméricos, por
ejemplo). Las señales digitales pueden tener casi cualquier
ancho de banda, lo cual depende de la cantidad de bits
transmitidos por segundo y del método usado para
convertir los unos y ceros binarios en señales eléctricas.
Transmisor Tomar cualquier señal para convertirla en una señal
estándar adecuada para el instrumento receptor. (Ecured,
s.f.)
Canal Un canal de comunicación puede ser casi cualquier cosa:
un par de conductores o una fibra óptica, por ejemplo.
Gran parte de este libro trata la radiocomunicación, en la
cual el espacio libre sirve como canal.

Algunas veces el canal lleva directamente la señal de

información. Por ejemplo, una señal de audio puede
transportarse a través de un hilo telefónico de tipo par
trenzado. Por el contrario, un enlace de radio a través del
 espacio libre no se puede usar de manera directa para
señales de voz. Se requeriría una antena de gran longitud,
y no sería posible transmitir más de una señal sin
interferencia. Estas situaciones requieren una
señal portadora cuya frecuencia es tal que viaja o se
propaga por el canal. La señal de información altera
o modula esta onda portadora de tal manera que la
información se recupera en el destino.
Receptor recibe el mensaje, señal o código emitido por un emisor,
transmisor o enunciante; es el destinatario que recibe la
información.
Destino Es la señal de salida la cual señal digital o señal análoga.

2. Banda de Frecuencia

Utilice la siguiente tabla en su informe para relacionar la banda de trabajo de los

siguientes sistemas de comunicación.

Tipo de comunicación Banda de Frecuencia

AM Las frecuencias de las portadoras de amplitud
modulada (radio AM), están en el rango de
frecuencias de 535-1605 kHz. Las frecuencias de
las portadoras de 540 a 1600 kHz están
asignadas a intervalos de 10 kHz.
 (Hyperphysics,
s.f.)
FM La banda de radio FM va desde 88 a 108 MHz -
entre los canales de televisión VHF 6 y 7-13. Las
estaciones de FM tienen asignadas frecuencias
centrales empezando en 88,1 MHz, con una
separación de 200 khz, y un máximo de 100
estaciones.

(Hyperphysics,
s.f.)
Comunicación satelital Bandas utilizadas en las comunicaciones
satelitales:
Banda VHF

136 - 138 MHz

En el pasado, esta banda ha sido utilizada

ampliamente por muchos satélites. En la
actualidad, la mayor actividad está restringida a
137-138 MHz y es usada por satélites
meteorológicos que transmiten datos e imágenes
de baja resolución.
Banda UHF

399.9 - 403 MHz

Esta banda se utiliza para la navegación,

posicionamiento, estándares de tiempo y
frecuencia y para satélites meteorológicos.
Banda L (1-2GHz)

1.2 - 1.8 GHz

Este rango de frecuencias se utiliza para una

variedad amplia de satélites y contiene muchas
particiones.
Banda S (2-4 GHz)

2.025 - 2.3 GHz

Esta banda se usa para operaciones espaciales

de investigación, incluyendo enlaces al "espacio
profundo" más allá de la órbita de la tierra.
Banda C (4-8 GHz)

La banda C es útil para muchos servicios de

satélite, en particular para la distribución de
televisión a los sistemas de televisión por cable y
estaciones de TV.
Banda X (8-12 GHz)

Se usa principalmente para investigación

espacial, operaciones de espacio profundo, y
satélites ambientales y militares.
Banda Ku (12-18 GHz)
 La banda Ku es una de las más versátiles del
espectro de microondas ya que proporciona
servicios de banda ancha por satélite a través de
platos pequeños (1 metro o menos de diámetro)
y de comunicaciones de datos de dos vías.
Banda K (18 a 27 GHz)
Banda Ka (27-40 GHz)

Esta banda se está usando cada vez más para

una multitud de servicios fijos, radiodifusión y
observación de la tierra, debido a que
proporciona mayor ancho de banda que las
bandas de menor frecuencia. Una desventaja de
esta banda es la absorción debida al vapor de
agua y la lluvia, por lo que no es muy útil para las
regiones tropicales. (Hacia El Espacio, s.f.)
Operador Tigo Los equipos 4G deben ser tecnología HSPA+ en
la banda de 1.900 Mhz.
Operador Claro Un Equipo LTE en banda 7 o 2500 MHz
Operador Movistar 4G LTE el cliente deberá contar con un
dispositivo que soporte esta tecnología en la
banda 1700Mhz.

3. Señal y Ruido

 Relacione en la siguiente tabla, los tipo de ruidos presentes en las

comunicaciones analógicas, con sus palabras presente una breve reseña que
los describa.

Tipo de ruido Descripción

Ruido de disparo También llamado ruido de transistor, producido por la
llegada aleatoria de componentes portadores
(electrones y huecos) en el elemento de salida de un
dispositivo, como ser un diodo, un transistor (de efecto
de campo o bipolar) o un tubo de vacío.
Ruido de Johnson- Conocido como ruido termal es el ruido generado por el
Nyquist equilibrio de las fluctuaciones de la corriente eléctrica
dentro de un conductor eléctrico, el cual tiene lugar bajo
 cualquier voltaje, debido al movimiento térmico aleatorio
de los electrones.
Ruido de parpadeo Es la señal con una frecuencia de espectro que cae
constantemente a altas frecuencias con un espectro
rosa.
Ruido a ráfagas Consiste en unas sucesiones de escalones en
transiciones entre dos o más niveles (no gaussianos),
tan altos como varios cientos de milivoltios, en tiempos
aleatorios e impredecibles.
Ruido de tránsito Está producido por la agitación a la que se encuentra
sometida la corriente de electrones desde que entra
hasta que sale del dispositivo, lo que produce una
variación aleatoria irregular de la energía con respuesta
plana.
Ruido de Es la energía generada por las sumas y las diferencias
intermodulación creadas por la amplificación de dos o más frecuencias
en un amplificador no lineal.

 Determine la importancia de la relación Señal a Ruido en los sistemas de

comunicaciones y su aplicación como parámetro de calidad en la comunicación.
La relación señal a ruido se define como la proporción existente entre la potencia de
la señal que se transmite y la potencia del ruido que la corrompe. Este margen es
medido en decibelios. (Wikipedia, s.f.)
lo que interesa es la potencia se expresa en decibeles.
4. Multiplexacion
Relacione los tipos de multiplexación usados:
En telecomunicación la multiplexación es la técnica de combinar dos o más señales, y
transmitirlas por un solo medio de transmisión. La principal ventaja es que permite
varias comunicaciones de forma simultánea, usando un dispositivo llamado
multiplexor. A lo inverso se conoce como demultiplexación. (Wikipedia, s.f.)
A los procedimientos para compartir el ancho de banda disponible se los denomina
multiplexación y requiere dos procesos: la multiplexación al principio de la línea y la
demultiplexación, para separar cada comunicación original en el otro extremo del
cable. Hay dos procedimientos:
• Multiplexación por división de frecuencia (FDM): Se emplea en transmisión sobre
líneas de comunicación y señales analógicas. El procedimiento consiste en repartir el
ancho de banda del canal entre varios canales de comunicación y, por tanto, el
espectro de frecuencias de cada uno de estos canales deberá ser único, sin
superposiciones. Para esto se utilizan bandas portadoras sobre las que se modula la
señal que contiene la información.
• Multiplexación por división de tiempo (TDM): Se emplea sobre canales con
transmisión digital, por lo que requiere digitalización previa. La técnica de modulación
de impulsos codificados (PCM) permite aprovechar los tiempos existentes entre dos
muestras consecutivas, pudiéndose incorporar entre aquéllas las muestras de otros
canales, formando un conjunto homogéneo. (Oliva, 2013 )
 En las emisoras de radio FM.
Edwin Armstrong, quien inventó la FM, fue el primero en experimentar con la
multiplexación, en su estación experimental W2XDG de 41 MHz ubicada en el piso 85
del Empire State Building en la ciudad de Nueva York.
Estas transmisiones de multiplexación FM comenzaron en noviembre de 1934 y
consistían en el programa de audio del canal principal y tres sub-portadoras: un
programa de fax, una señal de sincronización para el programa de fax y un canal de
“orden” telegráfico. Estas sub-portadoras FM multiplex originales estaban moduladas
en amplitud.
Una señal FM también puede usarse para transportar una señal estereofónica (vea
FM estéreo). No obstante, esto se hace mediante el uso de multiplexación y
demultiplexación antes y después del proceso de la FM: Se compone una señal
moduladora (en banda base) con la suma de los dos canales (izquierdo y derecho), y
se añade un tono piloto a 19 kHz; se modula a continuación una señal diferencia de
ambos canales a 38 kHz en doble banda lateral y se le añade a la moduladora anterior.
LA MULTIPLEXACIÓN POR DIVISIÓN DE FRECUENCIA O FDM .
Esta técnica que consiste en dividir mediante filtros el espectro de frecuencias del
canal de transmisión y desplazar la señal a transmitir dentro del margen del espectro
correspondiente mediante modulaciones, de tal forma que cada usuario tiene posesión
exclusiva de su banda de frecuencias
 Indique el uso de la multiplexación usados en los switches que son equipos de
redes.
Multiplexación en los protocolos de la capa de transporte en el Modelo OSI
Multiplexar un paquete de datos, significa tomar los datos de la capa de aplicación,
etiquetarlos con un número de puerto (TCP o UDP) que identifica a la aplicación
emisora, y enviar dicho paquete a la capa de red. (Wikipedia, s.f.)
Ejercicios prácticos
5. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de
banda de 8 Khz y una razón de potencia señal a ruido de 25 dB, calcular la tasa de
información (datos) y la máxima capacidad del canal.
Formula
𝑆
𝐼 = 𝐵 𝑙𝑜𝑔2 (1 )
𝑁
I = capacidad de información (bits por segundo)
B=Ancho de banda (Hertz)
𝑆
= relación de potencia de señal de ruido (sin unidades)
𝑁

25
25 dB = 10 log 𝑥 ; = log 𝑥 0,8 = log 𝑥 = 100.8 = 2,5
10
𝐼 = 8000 𝑙𝑜𝑔2 (1 + 2,5)
log 3,5 0,54
𝑙𝑜𝑔2 3,5 = = = 1,8
𝑙𝑜𝑔2 0,3
8000 ∗ 1,8 = 14400
𝐼 = 14400 𝑑𝐵
6. Si tiene una banda de 535 a 1625 Khz determine cuantas emisoras de radiodifución
AM caben en esta banda.
Las frecuencias de las portadoras de amplitud modulada (radio AM), están en el rango
de frecuencias de 535-1605 kHz y las frecuencias de las portadoras de 540 a 1600
kHz, asignadas a intervalos de 10 kHz. (Hyperphysics, s.f.)
Por tanto, se pueden tener
1605 − 535 1070𝐾hz
= = 107
10 10𝐾hz

Por lo tanto, en este ancho de banda caben 107 emisoras.

7. Realice los siguientes cálculos:
  En un sistema de comunicación se tiene un atenuador el cual presenta una
pérdida de 20 dB, si se aplica un atenuador de potencia de 2 W, relacione la
salida de potencia.
2𝑊
𝑃(𝑑𝐵𝑚) = 10 𝑙𝑜𝑔10 ( ) + 30 = 33
1𝑊
𝑠𝑎𝑙𝑖𝑑𝑎 = 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝑝𝑒𝑟𝑑𝑖𝑑𝑎
𝑠𝑎𝑙𝑖𝑑𝑎 = 33 − 20 = 13𝑑𝐵
𝑠𝑎𝑙𝑖𝑑𝑎 = 13𝑑𝐵

𝐺𝑎𝑛𝑎𝑛𝑐𝑖𝑎 = 𝐺 = 10(0.1)∗(13) ; 𝐺𝑎𝑛𝑎𝑛𝑐𝑖𝑎 = 19.95

𝑃𝑠𝑎𝑙𝑖𝑑𝑎 = 𝐺 ∗ 𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎. 𝑒𝑛𝑡𝑜𝑛𝑐𝑒𝑠; 𝑃𝑠𝑎𝑙𝑖𝑑𝑎 = 19.95 ∗ 2𝑤 = 38.9𝑊
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑑𝑒 𝑠𝑎𝑙𝑖𝑑𝑎 = 38.9𝑊

 Si se cuenta con amplificador y éste tiene en la entrada 150mW y en la salida 8 W,

encuentre la ganancia en decibeles.
La ganancia de potencia Gp
𝑃𝑠𝑎𝑙𝑖𝑑𝑎
𝐺𝑝[𝑑𝑏] = 10 log (𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎) (Wikipedia, s.f.)

Calculamos la ganancia en dBm:

8000𝑚𝑊
𝐺[𝑑𝑏𝑚] = 10 log ( )
150 𝑚𝑊
𝐺[𝑑𝐵𝑚] = 17.2𝑑𝐵
 ACTIVIDAD A DESARROLLAR. “Luis Alfonso Mendieta salgado”

1. Modelo Sistemas de comunicación

Diligencie la siguiente tabla y plantee con un ejemplo un sistema de comunicación

donde relacione cada uno de los elementos aplicados al ejemplo, así como la
descripción de los mismos.

Ejemplo sistema de comunicación: (diligencie el ejemplo propuesto)

Elemento Descripción
Fuente Es el lugar de donde emana la información, los datos, el
contenido que se enviará, en conclusión: de donde nace el
mensaje primario.
Transmisor Es un instrumento que capta la variable en proceso y la
transmite a distancia a un instrumento indicador o
controlador. Es un equipo que emite una señal, código o
mensaje a través de un medio. Para lograr una sesión de
comunicación se requiere: un transmisor, un medio y un
receptor.
Canal Es el medio a través del cual el emisor va a hacerle llegar el
mensaje al receptor.
Receptor será a quién vaya dirigido el mensaje del emisor, ya sea una
persona, la sociedad en su conjunto, etc.
Destino Quien espera recibir la información
Banda de Frecuencia

Utilice la siguiente tabla en su informe para relacionar la banda de trabajo de los

siguientes sistemas de comunicación.

Tipo de comunicación Banda de Frecuencia

AM 106 bandas posibles de 10 kHz de ancho entre
los 540 a 1600 kHz
FM 88,1 MHz a 108,1 MHz, con una separación de
200 Khz, y un máximo de 100 bandas posibles
Comunicación satelital Banda L.
Rango de frecuencias: 1.53-2.7 GHz.
Ventajas: grandes longitudes de onda pueden
penetrar a través de las estructuras terrestres;
precisan transmisores de menor potencia.
 Inconvenientes: poca capacidad de
transmisión de datos.

Banda Ku.
Rango de frecuencias: en recepción 11.7 -
12.7 GHz, y en transmisión 14 - 17.8 GHz.
Ventajas: longitudes de onda medianas que
traspasan la mayoría de los obstáculos y
transportan una gran cantidad de datos.
Inconvenientes: la mayoría de las
ubicaciones están adjudicadas.
Banda Ka.
Rango de frecuencias: 18 - 31 GHz.
Ventajas: amplio espectro de ubicaciones
disponible; las longitudes de onda transportan
grandes cantidades de datos.
Inconvenientes: son necesarios transmisores
muy potentes; sensibles a interferencias
ambientales.
Banda C.
Rango de frecuencias: 3.4 - 6.4 GHz.
Ventajas: Es menos susceptible a efectos
climáticos como la lluvia comparado con la
banda KU y Ka Inconvenientes: Los costos por
equipamiento es un poco más elevado que la
Banda Ku;
Operador Tigo 1900MHz Banda 4-AWS, Banda 7-2600MHz
Operador Claro 850MHz Banda 7/2600MHz
Operador Movistar 850MHz Banda 4-AWS
. Señal y Ruido

 Relacione en la siguiente tabla, el tipo de ruidos presentes en las

comunicaciones analógicas, con sus palabras presente una breve reseña que
los describa.

Tipo de ruido Descripción

Ruido externo o Es el ruido producido por el medio de transmisión, es
interferencias decir corresponde al que se genera en un punto del
sistema como consecuencia de acoplamiento eléctrico
o magnético con otro punto del propio sistema, o con
otros sistemas naturales (tormentas, etc.) o construidos
por el hombre (motores, equipos, etc.)
Ruido artificial Ruido atmosférico: es producido por la estática que se
encuentra dentro de la atmósfera terrestre, la cual está
cargada de estática que se manifiesta habitualmente
en forma de relámpagos, centellas, rayos, etc. La
respuesta de estos ruidos no es plana, sino creciente
desde frecuencias bajas hasta los 20 MHZ y
decreciente de allí en adelante, con valores arriba de
los 30 MHz.
Ruido interno o Presente en los equipos electrónicos son producidos
inherente únicamente por el receptor debido a las primeras
etapas de amplificación, ya que en estas el valor de la
señal recibida es bajo y cualquier ruido producido
posee un valor comparativo con respecto de la señal
recibida.En otras palabras es la interferencia eléctrica
generada dentro un dispositivo de naturaleza aleatoria.
Ruido térmico Este ruido está asociado con el movimiento browniano
de electrones dentro de un conductor.
 John Jhonson y Henrry Nyquist se dedicaron al estudio
sobre los resistores metálicos y llegaron a la siguiente
conclusión:
"Cuando una resistencia de valor R es sometida a una
temperatura, el movimiento aleatorio de los electrones
produce un voltaje de ruido entre un par de terminales
abiertos".Este voltaje tiene una distribución gaussiana
con media cero y varianza
Ruido de amplitud Este tipo de ruido comprende un cambio repentino en
los niveles de potencia, causado principalmente por
amplificadores defectuosos, contactos sucios con
resistencias variables o por labores de mantenimiento.

 Determine la importancia de la relación Señal a Ruido en los sistemas de

comunicaciones y su aplicación como parámetro de calidad en la comunicación.
La importancia de la relación señal a ruido es que aumenta la tasa de error; por lo
tanto, lo que interesa es la potencia de la señal y la potencia del ruido y esta
relación se expresa en decibeles, los cálculos sean como resultado una relación
de potencias, por lo tanto el ruido y la señal se debe medir en el mismo circuito,
por lo tanto la respectiva formula es: dB = 10 log Ps/Pn.
4. Multiplexacion

Relacione los tipos de multiplexación usados:

 En los switches, equipos usados en la red de datos.
En las redes se utiliza para enviar varias señales por el mismo medio y de acuerdo al
protocolo empleado, de esta manera hay 3 formas de multtiplexar
• La multiplexación por división de tiempo o TDM síncrona y asíncrona.
• La multiplexación por división de frecuencia o FDM y su equivalente para
medios ópticos por división de longitud de onda o WDM.
• La multiplexación por división en código o CDM.
  Indique el uso de la multiplexación FDM en las redes de comunicaciones.
Esta técnica que consiste en dividir mediante filtros el espectro de frecuencias del
canal de transmisión y desplazar la señal a transmitir dentro del margen del espectro
correspondiente mediante modulaciones, de tal forma que cada usuario tiene
posesión exclusiva de su banda de frecuencias.

5. Ejercicios prácticos

6. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de
banda de 8 Khz y una razón de potencia señal a ruido de 25 dB, calcular la tasa de
información (datos) y la máxima capacidad del canal.
R/. Por medio del Teorema de Shannon-Hartley damos solución al ejercicio a través
de la siguiente formula:
𝑆
𝐶 = 𝐵 log 2 (1 + )
𝑁
Donde:
B: es el ancho de banda del canal en Hertzios.
C: es la capacidad del canal (tasa de bits de información bit/s)
S/N es la relación señal a ruido que trata de enmascarar a la señal útil (sin unidades)

Paso 1: reemplazamos en la formula los valores del problema,

B:8 kHz o 8000 Hz
S/N:25
𝐶 = 8000 log 2 (1 + 25)
𝐶 = 37603.51775. ..
𝐶 = 37.6 𝑘𝑏𝑝𝑠

7. Si tiene una banda de 535 a 1625 Khz determine cuantas emisoras de radiodifución
AM caben en esta banda.
R/. Las frecuencias de las portadoras de amplitud modulada (radio AM), están en el
rango de frecuencias de 535-1605 kHz y las frecuencias de las portadoras de 540 a
1600 kHz, asignadas a intervalos de 10 kHz. Por tanto, se pueden tener:

1625 − 535
𝐶𝐸:
10

𝐶𝐸: 109

8. Realice los siguientes cálculos:

 En un sistema de comunicación se tiene un atenuador el cual presenta una pérdida
de 20 dB, si se aplica un atenuador de potencia de 2 W, relacione la salida de
potencia.
𝑃𝑊
R/. 𝑋 = 30 + 10𝑙𝑜𝑔 (𝑃𝑟𝑒𝑓)

2𝑊
𝑋 = 30 + 10𝑙𝑜𝑔 ( )
1𝑊
𝑋 = 30 + 3.01
𝑋 = 33.01 𝑑𝐵
La salida de potencia es igual a la potencia suministrada menos la pérdida del
atenuador
𝑋 = 33.01 − 20
𝑋 = 13.01 𝑑𝐵

 Si se cuenta con amplificador y éste tiene en la entrada 150mW y en la salida 8 W,

encuentre la ganancia en decibeles.
R/. La ganancia de potencia G de un amplificador es la relación entre la potencia
de salida y la potencia de entrada:
𝑃(𝑜𝑢𝑡)
𝐺[𝑑𝑏] = 10 log ( )
𝑃(𝑖𝑛)
Paso 1: Calculamos la ganancia en dBm:
 150 𝑚𝑊
𝐺[𝑑𝑏𝑚] = 10 log ( )
8000𝑚𝑊
𝐺[𝑑𝐵𝑚] = 17.2
 Actividad individual “DIEGO ALEJANDRO RODRIGUEZ”

Actividades para desarrollar

Actividad individual

Para el desarrollo de los siguientes puntos es necesario revisar y analizar

los recursos educativos de la unidad 1, disponibles en el entorno de
conocimiento. Recuerde que puede consultar otras fuentes de información
en internet.

1. Modelo Sistemas de comunicación

Diligencie la siguiente tabla y plantee con un ejemplo un sistema de

comunicación donde relacione cada uno de los elementos aplicados al
ejemplo, así como la descripción de los mismos.

Ejemplo sistema de comunicación: (diligencie el ejemplo propuesto)

Elemento Descripción
Fuente Es el lugar de donde emana la información, los datos, el
contenido que se enviará, en conclusión: de donde nace
el mensaje primario. La fuente o emisor son el mismo
elemento en cuanto a la fuente de comunicación oral.
Un ejemplo de este es el realizado a través de el envió
de un correo electrónico , la fuente origen desde donde
se enviará el mensaje es el sistema de cómputo
terminal. A diferencia de la comunicación oral la fuete es
la persona que por ejemplo redacta el mensaje.
http://uprotgs.blogspot.com/2008/01/elementos-
de-la-comunicacin.html
Transmisor El Transmisor pasa el mensaje al canal en forma se
señal. Para ser transmitido un mensaje, se requiere de
un sistema de comunicación que permita que la
información sea transferida, a través del espacio y el
tiempo, desde un punto llamado fuente hasta otro punto
 de destino, mediante un cable como en el caso por
ejemplo de un teléfono o por ondas como en el caso de
las radios. Los mensajes pueden presentarse bajo
diferentes formas.
https://sistemascomunic.wordpress.com/sistemas-de-
comunicacion/
Canal El Canal es el medio por el cual se transmiten las
señales que portan la información (Mensaje) que
pretenden intercambiar Emisor y Receptor. El Canal de
Comunicación más frecuente es la atmósfera a través
del cual se puede transmitir la voz. En el uso de señales
electromagnéticas se pueden utilizar un gran número de
canales para las diferentes frecuencias de las señales
que se transmiten (por ejemplo el vacío, la fibra óptica,
cable de teléfono, etc.)
https://www.retoricas.com/2009/05/el-canal-en-
comunicacion.html
Receptor El Receptor es aquella persona a quien va dirigida la
comunicación. El Receptor realiza un proceso inverso al del
emisor, ya que descifra e interpreta los signos utilizados por
el emisor; es decir, descodifica el mensaje que recibe del
Emisor. El Emisor y el Receptor deben utilizar el mismo
Código. La lengua es uno de los códigos más utilizados para
establecer la comunicación entre los seres humanos. Por
ejemplo En un programa de radio o de televisión, los
periodistas son los Emisores y los oyentes los Receptores.
https://www.retoricas.com/2009/05/el-receptor-en-
comunicacion.html
Destino El destino utilizado como transductor de salida, cumple
la función de transformar nuevamente la señal para que
llegue al receptor del modo en el que fue emitido el
mensaje. Por ejemplo los micrófonos o las cámaras de
video. Pueden convertir lo que oímos, vemos y decimos
en señales que permiten el procesamiento,
almacenamiento y transmisión de la información.
http://latecnologiavirtual.blogspot.com/2008/10/sistema-
de-comunicacin.html
2. Banda de Frecuencia

Utilice la siguiente tabla en su informe para relacionar la banda de trabajo

de los siguientes sistemas de comunicación.

Tipo de Banda de Frecuencia

comunicació
n
AM Las frecuencias de las portadoras de amplitud modulada
(radio AM), están en el rango de frecuencias de 535-1605
kHz. Las frecuencias de las portadoras de 540 a 1600 kHz
están asignadas a intervalos de 10 kHz.
http://hyperphysics.phyastr.gsu.edu/hbasees/Audio/radio.html
FM La banda de radio FM va desde 88 a 108 MHz -entre los
canales de televisión VHF 6 y 7-. Las estaciones de FM tienen
asignadas frecuencias centrales empezando en 88,1 MHz,
con una separación de 200 khz, y un máximo de 100
estaciones. Estas estaciones de FM tienen una desviación
máxima de su frecuencia central de 75 kHz, lo cual deja unas
"bandas guardas" superior e inferior de 25 kHz, para
minimizar la interacción con las bandas de frecuencias
adyacentes.
http://hyperphysics.phyastr.gsu.edu/hbasees/Audio/radio.html
Comunicació En las telecomunicaciones satelitales se utilizan diferentes
n satelital bandas de frecuencia, las cuales dependen del tipo de
comunicación. Los satélites comerciales funcionan en tres
bandas de frecuencias, llamadas C, Ku y Ka. La gran mayoría
de emisiones de televisión por satélite se realizan en la banda
Ku. Tomamos la tabla para poder observar el comportamiento
de las frecuencias según la información tomada.
https://es.wikipedia.org/wiki/Sat%C3%A9lite_de_comunicacio
nes
Banda Frecuencia Frecuencia Problemas
ascendente descendente
(GHz) (GHz)
C 5,925 - 6,425 3,7 - 4,2 Interferencia
Terrestre
 Ku 14,0 - 14,5 11,7 - 12,2 Lluvia
Ka 27,5 - 30,5 17,7 - 21,7 Lluvia

Operador El operador utiliza tecnología HSPA+, UMTS en la banda de

Tigo 1900Mhz y LTE en la banda AWS. Red 4G LTE, 4G HSPA+,
3.5G HSDPA y su red 2.5G GPRS/EDGE, con 2 tipos de
espectros:
Espectro 4G:
BANDA 4 o AWS: (1,700 MHz)
Frecuencia 1,725 – 1,740 MHz / 2,125 – 2,140 MHz
Espectro 2G/3G:
GSM: 1900MHz
3G – UMTS/HSDPA/HSPA+: 1900MHz
http://www.revistasmartphone.com/tutoriales/apn-y-banda-
movil-colombia-p8523
https://www.tigo.com.co/regimen-de-proteccion-al-
usuario/condiciones-y-restricciones-red-movil-tigo
Operador
Claro BANDA 7: (2,500 MHz)
Frecuencia 2,525 – 2,540 MHz / 2,645 – 2,660 MHz
2G/3G:Claro (COMCEL)
GSM: 850MHz. 3G – UMTS/HSDPA/HSPA+: 850Mhz
http://www.revistasmartphone.com/tutoriales/apn-y-banda-
movil-colombia-p8523
Operador
Movistar BANDA 4 o AWS:
1,700 MHz (1,7 GHz
2G/3G: Movistar
 GSM: 850MHz .3G – UMTS/HSDPA/HSPA+: 850Mhz
http://www.revistasmartphone.com/tutoriales/apn-y-banda-
movil-colombia-p8523

3. Señal y Ruido
 Relacione en la siguiente tabla, los tipo de ruidos presentes en las
comunicaciones analógicas, con sus palabras presente una breve
reseña que los describa.
Tipo de ruido Descripción
Ruido Eléctrico Es una señal indeseable que afecta el
funcionamiento de los circuitos eléctricos y
sistemas de comunicaciones, por lo tanto se trata
de eliminar, aunque no es 100% posible, solo se
atenúa. Cuenta con otros tipos de ruidos como por
citar algunos….

Ruido Correlacionado: Es aquel que es

provocado por la presencia de una señal.
Distorsión Armónica:
Es una distorsión angular a las frecuencias y lineal
al tiempo
Distorsión de Intermodulación:
Energía generada por las sumas y diferencias
creadas por la amplificación de 2 o más
frecuencias amplificadas en un amplificador no
lineal.
Ruido No Correlacionado:
Es ruido independiente de la señal y existen en su
ausencia o en su presencia. La señal es perturbada
por ellos y no los determina. Puede ser externo o
interno.
http://hkenny.mex.tl/1476769_Ruidoelectrico.html
Ruido de disparo El ruido de disparo es un ruido electromagnético no
correlacionado, también llamado ruido de
transistor, producido por la llegada aleatoria de
componentes portadores (electrones y huecos) en
el elemento de salida de un dispositivo, como ser
un diodo, un transistor (de efecto de campo o
bipolar) o un tubo de vacío. El ruido de disparo está
yuxtapuesto a cualquier ruido presente, y se puede
demostrar que es aditivo respecto al ruido térmico
y a él mismo.
Ruido termal es el ruido generado por el equilibrio de las
fluctuaciones de la corriente eléctrica dentro de
un conductor eléctrico, el cual tiene lugar bajo
cualquier voltaje, debido al movimiento térmico
aleatorio de los electrones.
Ruido de Es una señal o proceso con una frecuencia de
parpadeo espectro que cae constantemente a
altas frecuencias con un espectro rosa.
Ruido de transito Está producido por la agitación a la que se
encuentra sometida la corriente de electrones
desde que entra hasta que sale del dispositivo, lo
que produce una variación aleatoria irregular de la
energía con respuesta plana.
Ruido de Es la energía generada por las sumas y las
intermodulación diferencias creadas por la amplificación de dos o
más frecuencias en un amplificador no lineal.

 Determine la importancia de la relación Señal a Ruido en los sistemas

de comunicaciones y su aplicación como parámetro de calidad en la
comunicación.
Se puede decir que estos dos factores son importantes en los sistemas de
transmisión ya que la proporción existente entre la potencia de la señal que
se transmite y la potencia del ruido que la corrompe son recíprocos.

4. Multiplexación
Relacione los tipos de multiplexación usados:
En telecomunicación, la multiplexación es la combinación de dos o más
canales de información en un solo medio de transmisión usando un
dispositivo llamado multiplexor. El proceso inverso se conoce como
demultiplexación. Un concepto muy similar es el de control de acceso al
medio.

Existen muchas estrategias de multiplexación según el protocolo de

comunicación empleado, que puede combinarlas para alcanzar el uso más
eficiente; los más utilizados son:

Multiplexación por división de frecuencia o FDM (Frequency-division

multiplexing)
La multiplexación por división de frecuencia (MDF) o (FDM), del inglés
Frequency Division Multiplexing, es un tipo de multiplexación utilizada
generalmente en sistemas de transmisión analógicos. La forma de
funcionamiento es la siguiente: se convierte cada fuente de varias que
originalmente ocupaban el mismo espectro de frecuencias, a una banda
distinta de frecuencias, y se transmite en forma simultánea por un solo
medio de transmisión. Así se pueden transmitir muchos canales de banda
relativamente angosta por un solo sistema de transmisión de banda ancha.

El FDM es un esquema análogo de multiplexado; la información que entra a

un sistema FDM es analógica y permanece analógica durante toda su
transmisión. Un ejemplo de FDM es la banda comercial de AM, que ocupa
un espectro de frecuencias de 535 a 1605 kHz. Si se transmitiera el audio
de cada estación con el espectro original de frecuencias, sería imposible
separar una estación de las demás. En lugar de ello, cada estación modula
por amplitud una frecuencia distinta de portadora, y produce una señal de
doble banda lateral de 10KHz.

Multiplexación por división de tiempo o TDM (Time division multiplexing )

La multiplexación por división de tiempo (MDT) o (TDM), del inglés Time
Division Multiplexing, es el tipo de multiplexación más utilizado en la
actualidad, especialmente en los sistemas de transmisión digitales. En ella,
el ancho de banda total del medio de transmisión es asignado a cada canal
durante una fracción del tiempo total (intervalo de tiempo).


Multiplexación por división en código o CDM (Code division multiplexing)
La multiplexación por división de código, acceso múltiple por división de
código o CDMA (del inglés Code Division Multiple Access) es un término
genérico para varios métodos de multiplexación o control de acceso al medio
basados en la tecnología de espectro expandido.

Se aplica el nombre “multiplexado” para los casos en que un sólo dispositivo

determina el reparto del canal entre distintas comunicaciones, como por
ejemplo un concentrador situado al extremo de un cable de fibra óptica;
para los terminales de los usuarios finales, el multiplexado es transparente.
Se emplea en cambio el término “control de acceso al medio” cuando son
los terminales de los usuarios, en comunicación con un dispositivo que hace
de modo de red, los que deben usar un cierto esquema de comunicación
para evitar interferencias entre ellos, como por ejemplo un grupo de
teléfonos móviles en comunicación con una antena del operador.

Para resolverlo, CDMA emplea una tecnología de espectro expandido y un

esquema especial de codificación, por el que a cada transmisor se le asigna
un código único, escogido de forma que sea ortogonal respecto al del resto;
el receptor capta las señales emitidas por todos los transmisores al mismo
tiempo, pero gracias al esquema de codificación (que emplea códigos
ortogonales entre sí) puede seleccionar la señal de interés si conoce el
código empleado.

Multiplexación por división de longitud de onda o WDM (de Wavelength)

En telecomunicación, la multiplexación por división de longitud de onda
(WDM, del inglés Wavelength Division Multiplexing) es una tecnología que
multiplexa varias señales sobre una sola fibra óptica mediante portadoras
ópticas de diferente longitud de onda, usando luz procedente de un láser o
un LED. Este término se refiere a una portadora óptica (descrita típicamente
por su longitud de onda) mientras que la multiplexación por división de
frecuencia generalmente se emplea para referirse a una portadora de
radiofrecuencia (descrita habitualmente por su frecuencia). Sin embargo,
puesto que la longitud de onda y la frecuencia son inversamente
proporcionales, y la radiofrecuencia y la luz son ambas formas de radiación
electromagnética, la distinción resulta un tanto arbitraria

 Indique el uso de la multiplexación usados en los switches que son

equipos de redes .

La topología de red es la representación geométrica de la relación entre

todos los enlaces y los dispositivos que los enlazan entre sí (habitualmente
denominados nodos).

Para el día de hoy, existen al menos cinco posibles topologías de red

básicas: malla, estrella, árbol, bus y anillo.

Red de Bus

Red cuya topología se caracteriza por tener un único canal de

comunicaciones (denominado bus, troncal o backbone) al cual se conectan
los diferentes dispositivos. De esta forma todos los dispositivos comparten
el mismo canal para comunicarse entre sí.

Red de Anillo

Topología de red en la que cada estación está conectada a la siguiente y la

última está conectada a la primera. Cada estación tiene un receptor y un
transmisor que hace la función de repetidor, pasando la señal a la siguiente
estación.
En este tipo de red la comunicación se da por el paso de un token o testigo,
que se puede conceptualizar como un cartero que pasa recogiendo y
entregando paquetes de información, de esta manera se evitan eventuales
pérdidas de información debidas a colisiones.

Red de Estrella

Una red en estrella es una red en la cual las estaciones están conectadas
directamente a un punto central y todas las comunicaciones se han de hacer
necesariamente a través de este. Los dispositivos no están directamente
conectados entre sí, además de que no se permite tanto tráfico de
información. Dado su transmisión, una red en estrella activa tiene un nodo
central activo que normalmente tiene los medios para prevenir problemas
relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área
local que tienen un enrutador (router), un conmutador (switch) o un
concentrador (hub) siguen esta topología. El nodo central en estas sería el
enrutador, el conmutador o el concentrador, por el que pasan todos los
paquetes de usuarios.

Red de Malla

La topología de red mallada es una topología de red en la que cada nodo

está conectado a todos los nodos. De esta manera es posible llevar los
mensajes de un nodo a otro por diferentes caminos. Si la red de malla está
completamente conectada, puede existir absolutamente ninguna
interrupción en las comunicaciones.

Red de Árbol

Topología de red en la que los nodos están colocados en forma de árbol.

Desde una visión topológica, la conexión en árbol es parecida a una serie
de redes en estrella interconectadas salvo en que no tiene un nodo central.
En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un
hub o switch, desde el que se ramifican los demás nodos. Es una variación
de la red en bus, la falla de un nodo no implica interrupción en las
comunicaciones. Se comparte el mismo canal de comunicaciones.
La topología en árbol puede verse como una combinación de varias
topologías en estrella. Tanto la de árbol como la de estrella son similares a
la de bus cuando el nodo de interconexión trabaja en modo difusión, pues
la información se propaga hacia todas las estaciones, solo que en esta
topología las ramificaciones se extienden a partir de un punto raíz (estrella),
a tantas ramificaciones como sean posibles, según las características del
árbol.

Fuente de información:
https://teoriadelastelecomunicaciones.wordpress.com/unidad-3-tecnicas-
de-transmision-multiplexacion-y-conmutacion/

Ejercicios prácticos

5. Suponiendo que una red telefónica básica conmutada (PSTN) tiene un ancho de
banda de 8 Khz y una razón de potencia señal a ruido de 25 dB, calcular la tasa de
información (datos) y la máxima capacidad del canal.
Desarrollo:
Debemos usar la siguiente ecuación
𝑆
𝐼 = 𝐵 𝑙𝑜𝑔2 (1 + )
𝑁
Definimos cada termino
I = capacidad de información (bits por segundo)
B=Ancho de banda (Hertz)
𝑆
= relación de potencia de señal de ruido
𝑁

𝑆 𝑠
( ) = 10 ∗ 𝑙𝑜𝑔10 ( )
𝑁 𝑛
25
25𝑑𝐵 = 10 ∗ 𝑙𝑜𝑔10 (𝑥) = = 𝑙𝑜𝑔10 (𝑥) = 2,5 = 𝑙𝑜𝑔10 (𝑥) = 102.5 = 316.22
10
𝑆
𝐼 = 𝐵 𝑙𝑜𝑔2 (1 + )
𝑁
𝐼 = 8000 𝑙𝑜𝑔2 (1 + 316.22)
𝐼 = 66.5𝑏𝑝𝑠

6. Si tiene una banda de 535 a 1625 Khz determine cuantas emisoras de radiodifusión
AM caben en esta banda.
Desarrollo:
Sabemos que el espectro electromagnético de la banda AM se encuentra entre 535
KHz y 1605 KHz y tenemos que las ondas están separadas por 10 KHz, luego para
saber cuantas emisoras caben en el ancho de banda, debemos restar la separación y
dividirla entre 10, es decir
1605KHz-535KHz=1070KHz
Como las emisores deben estar separadas cada 10 KHz
Numero de emisoras= 1070KHz/10KHz = 107
Concluimos que en este ancho de banda caben 107 emisoras

7. Realice los siguientes cálculos:

Para los siguientes incisos consideremos lo siguiente
Sean
S=salida , G=ganancia , Ps=potencia de salida, Ps=potencia de entrada

 En un sistema de comunicación se tiene un atenuador el cual presenta una pérdida

de 20 dB, si se aplica un atenuador de potencia de 2 W, relacione la salida de
potencia.
Desarrollo:
 2𝑊
𝑃(𝑑𝐵𝑚) = 10 𝑙𝑜𝑔10 ( ) + 30 = 33𝑑𝐵
1𝑊
𝑆 = 33𝑑𝐵 − 20𝑑𝐵 = 13𝑑𝐵, ya que la salida es la entrada menos la perdida
𝑆 = 13𝑑𝐵

𝐺 = 10(0.1)∗(13) = 19.95
𝑃𝑠 = 𝐺 ∗ 𝑃𝑒
𝑃𝑠 = 19.95 ∗ 2𝑤 = 38.9𝑊
𝑃𝑠 = 38.9𝑊

 Si se cuenta con amplificador y éste tiene en la entrada 150mW y en la salida 8 W,

encuentre la ganancia en decibeles.
Desarrollo:
𝑃𝑠
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
𝑃𝑒
8𝑤
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
150𝑚𝑊
8𝑤
𝐺𝑝(𝑑𝐵) = 10 𝑙𝑜𝑔 ( )
0.15𝑊
𝐺𝑝(𝑑𝐵) = 17.16 𝑑𝐵
 CONCLUSIONES

Se demuestra que la información proyectada en este trabajo evidencia los diferentes

usos que se puede dar a las comunicaciones tanto radiales como satelitales, entre
ellos se explica sintonización en AM y la cantidad de bandas que se pueden asignar
para que por ellas exista una emisora, también se estudió el uso de la multiplexación
en las comunicaciones, los rangos de frecuencia que utiliza el espectro satelital tan
importante en nuestros días y los componentes de la comunicación.
Esto da un amplio conocimiento en el área de las comunicaciones y la importancia que
esta toma en el día a día, al igual que los cambios cada vez más significativos por la
alta demanda que tiene este sector, queriendo ser cada vez más agiles, rápida,
versátiles y seguras buscando que circulen por ella información con mucho más
contenido.
 Referencias Bibliográficas

(s.f.). Recuperado el 11 de 02 de 2019, de http://hyperphysics.phy-

astr.gsu.edu/hbase/Audio/sumdif.html
granda, c. e. (15 de 06 de 2015). RUIDO EN TELECOMUNICACIONES. Recuperado
el 23 de 09 de 2018, de https://prezi.com/dp08fumf1xof/ruido-en-
telecomunicaciones/

redes@zone. (s.f.). Obtenido de https://www.redeszone.net/2011/01/31/la-capa-de-

transporte-en-internet-multiplexacion-y-demultiplexacion-volumen-ii/

WIKIPEDIA. (s.f.). Recuperado el 01 de 02 de 2019, de

https://es.wikipedia.org/wiki/Multiplexaci%C3%B3n_por_divisi%C3%B3n_de_fr
ecuencia

wikipedia. (s.f.). Ruido (comunicación). Obtenido de

https://es.m.wikipedia.org/wiki/Ruido_(comunicaci%C3%B3n)
