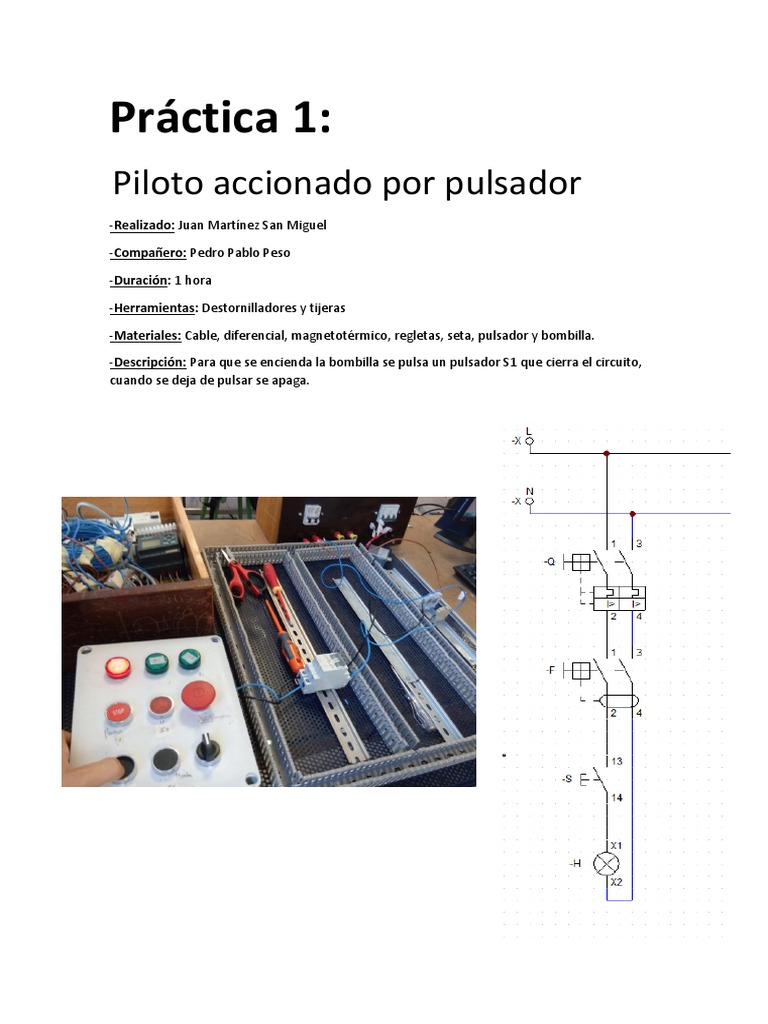

Práctica 1:

Piloto accionado por pulsador

-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 1 hora

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, regletas, seta, pulsador y bombilla.

-Descripción: Para que se encienda la bombilla se pulsa un pulsador S1 que cierra el circuito,
cuando se deja de pulsar se apaga.
Práctica 2:
Piloto accionado por contactor
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 1 hora

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, contactor, regletas, seta, pulsadores y

bombillas.

-Descripción: hora La bombilla se enciende mientras este pulsado el pulsador. Mientras el

pulsador este activado actuara sobre un contactor que cerrara el circuito.
Práctica 3:
Marcha paro bombilla
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 2 hora

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, contactor, regletas, seta, pulsadores y

bombillas.

-Descripción: Para que la bombilla se encienda hay que darle a un pulsador que enclava el
contactor y así mantiene la bombilla encendida. Para parar dicha bombilla se ha de pulsar el
pulsador de paro. El circuito para mayor seguridad también consta de una seta de emergencia.
Práctica 4:
Marcha paro con dos pulsadores
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 1 hora

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, contactor, regletas, seta, pulsadores y

bombillas.

-Descripción: Para encender la bombilla es necesario pulsar dos pulsadores a la vez. Este es un
método que se suele emplear en maquinas peligrosas para evitar sufrir accidentes. El circuito
para mayor seguridad también consta de una seta de emergencia.
Práctica 5:
Arranque con selector

-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 3 horas

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, regletas, seta, bananas, selector y motor.

-Descripción: El motor va conectado a un selector telergon t300 que se encarga de poner el

motor en estrella o en triángulo. Para encender el motor de una manera adecuada primero se
pone el selector en estrella para que el arranque sea más suave y luego se pasa a triángulo.
Práctica 6: Arranque directo
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 1 horas

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, magnetotérmico y motor.

-Descripción: Se conecta el motor directamente a la corriente y se activa mediante el propio

magnetotérmico.
Práctica 7: Marcha paro motor
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 3 horas

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, regletas, seta, contactores, bananas,

pulsadores y motor.

-Descripción: Para poner en marcha el motor ahí que pulsar un pulsador que enclava el
contactor y cierra el circuito. Para parar el motor se pulsa otro pulsador, y por si hay una
emergencia el circuito consta con una seta de emergencia que abre el circuito.
Práctica 8:
X/ con contactores
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración: 4 horas

-Herramientas: Destornilladores y tijeras

-Materiales: Cable, diferencial, magnetotérmico, regletas, contactores, seta, bananas,

pulsadores, motor y selector.

-Descripción: El circuito de fuerza se abre y se cierra por un contactor KM1 que mediante el
sistema de marcha paro acciona el circuito. Luego para variar entre estrella y triángulo se
utilizan dos contactores KM2 y KM3, estos contactores son enclavados alternativamente
mediante un selector, y así permite escoger entre estrella y triángulo.
Práctica 9: Tabla condicional
-Realizado: Juan Martínez San Miguel

-Compañero: Pedro Pablo Peso

-Duración:

-Herramientas: Destornilladores y tijera

-Materiales: Cable 1.5, diferencial, magetotérmico, regletas, contactor, pulsadores y bombillas

-Descripción: Hay que interpretar la tabla condicional. Una vez interpretada hay que realizar el
montaje.

Seta 0 0 0 0 0 0 0 0 1
Selector 0 0 0 0 1 1 1 1 x
P. verde 0 0 1 1 0 0 1 1 x
P.rojo 0 1 0 1 0 1 0 1 x
B.roja off off on on off off off off off
B.verd off on off on off off off off off
