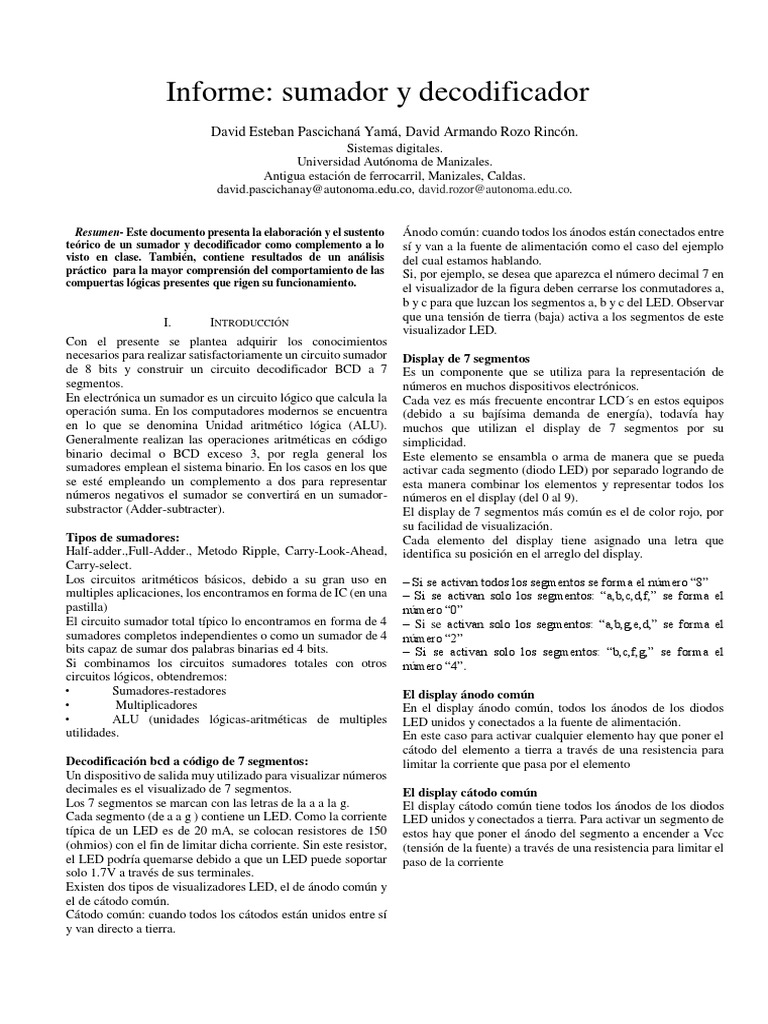

Informe: sumador y decodificador
David Esteban Pascichaná Yamá, David Armando Rozo Rincón.
Sistemas digitales.
Universidad Autónoma de Manizales.
Antigua estación de ferrocarril, Manizales, Caldas.
david.pascichanay@autonoma.edu.co, david.rozor@autonoma.edu.co.
Resumen- Este documento presenta la elaboración y el sustento
teórico de un sumador y decodificador como complemento a lo
visto en clase. También, contiene resultados de un análisis
práctico para la mayor comprensión del comportamiento de las
compuertas lógicas presentes que rigen su funcionamiento.
I. INTRODUCCIÓN
Con el presente se plantea adquirir los conocimientos
necesarios para realizar satisfactoriamente un circuito sumador
de 8 bits y construir un circuito decodificador BCD a 7
segmentos.
En electrónica un sumador es un circuito lógico que calcula la
operación suma. En los computadores modernos se encuentra
en lo que se denomina Unidad aritmético lógica (ALU).
Generalmente realizan las operaciones aritméticas en código
binario decimal o BCD exceso 3, por regla general los
sumadores emplean el sistema binario. En los casos en los que
se esté empleando un complemento a dos para representar
números negativos el sumador se convertirá en un sumador-
substractor (Adder-subtracter).
Tipos de sumadores:
Half-adder.,Full-Adder., Metodo Ripple, Carry-Look-Ahead,
Carry-select.
Los circuitos aritméticos básicos, debido a su gran uso en
multiples aplicaciones, los encontramos en forma de IC (en una
pastilla)
El circuito sumador total típico lo encontramos en forma de 4
sumadores completos independientes o como un sumador de 4
bits capaz de sumar dos palabras binarias ed 4 bits.
Si combinamos los circuitos sumadores totales con otros
circuitos lógicos, obtendremos:
• Sumadores-restadores
• Multiplicadores
• ALU (unidades lógicas-aritméticas de multiples
utilidades.
Decodificación bcd a código de 7 segmentos:
Un dispositivo de salida muy utilizado para visualizar números
decimales es el visualizado de 7 segmentos.
Los 7 segmentos se marcan con las letras de la a a la g.
Cada segmento (de a a g ) contiene un LED. Como la corriente
típica de un LED es de 20 mA, se colocan resistores de 150
(ohmios) con el fin de limitar dicha corriente. Sin este resistor,
el LED podría quemarse debido a que un LED puede soportar
solo 1.7V a través de sus terminales.
Existen dos tipos de visualizadores LED, el de ánodo común y
el de cátodo común.
Cátodo común: cuando todos los cátodos están unidos entre sí
y van directo a tierra.
Ánodo común: cuando todos los ánodos están conectados entre
sí y van a la fuente de alimentación como el caso del ejemplo
del cual estamos hablando.
Si, por ejemplo, se desea que aparezca el número decimal 7 en
el visualizador de la figura deben cerrarse los conmutadores a,
b y c para que luzcan los segmentos a, b y c del LED. Observar
que una tensión de tierra (baja) activa a los segmentos de este
visualizador LED.
Display de 7 segmentos
Es un componente que se utiliza para la representación de
números en muchos dispositivos electrónicos.
Cada vez es más frecuente encontrar LCD´s en estos equipos
(debido a su bajísima demanda de energía), todavía hay
muchos que utilizan el display de 7 segmentos por su
simplicidad.
Este elemento se ensambla o arma de manera que se pueda
activar cada segmento (diodo LED) por separado logrando de
esta manera combinar los elementos y representar todos los
números en el display (del 0 al 9).
El display de 7 segmentos más común es el de color rojo, por
su facilidad de visualización.
Cada elemento del display tiene asignado una letra que
identifica su posición en el arreglo del display.
– Si se activan todos los segmentos se forma el número “8”
– Si se activan solo los segmentos: “a,b,c,d,f,” se forma el
número “0”
– Si se activan solo los segmentos: “a,b,g,e,d,” se forma el
número “2”
– Si se activan solo los segmentos: “b,c,f,g,” se forma el
número “4”.
El display ánodo común
En el display ánodo común, todos los ánodos de los diodos
LED unidos y conectados a la fuente de alimentación.
En este caso para activar cualquier elemento hay que poner el
cátodo del elemento a tierra a través de una resistencia para
limitar la corriente que pasa por el elemento
El display cátodo común
El display cátodo común tiene todos los ánodos de los diodos
LED unidos y conectados a tierra. Para activar un segmento de
estos hay que poner el ánodo del segmento a encender a Vcc
(tensión de la fuente) a través de una resistencia para limitar el
paso de la corriente
 C. Imágenes

II. METODOLOGÍA Y EVIDENCIAS

A. Materiales
A parte de la simulación anexa a este informe, se necesita para
el montaje:
-Circuito sumador 74ls283
-Decodificador 74ls47
-Protoboard
-Cable
-Display de 7 segmentos ánodo común
-Resistencias
-Leds y dipswitch
-Fuente de poder
-Multímetro.
B. Paso a paso
Antes de iniciar, comprobar que todos los dispositivos
funcionan mediante el multímetro.
1-tener los materiales a la mano y disponer de un ambiente Fig. 1. SUMADOR 1.
óptimo.
2-crear el sumador ubicando el 74ls283 en la protoboard
según la guía proporcionada.
3-proceder a poner los leds y cables de tal manera que
conozcamos las entradas y salidas del sumador.
4-usar los dipswitch para generar altos y bajos.
5-probar con la fuente.
6-crear el decodificador colocando los 74ls47de tal manera
que sus salidas se dispongan hacia el lugar donde estarán los
displays.
7-cablear la protoboard correspondiendo cada pin de los
displays con las salidas de los decodificadores como se
evidencia en la guía.
8-disponer las resistencias y los dipswitch de tal manera
que se acoplen con las correspondientes entradas de
decodifiador
9-encender la fuente y empezar a crear los números que
necesitamos que se muestren, pasando de decimal a binario y
luego a bcd.
10-Tomar las evidencias correspondientes y culminar con
la práctica.

Fig. 2. SUMADOR 2.
 IV. CONCLUSIONES
-El diseño de un sumador es más complejo en cuanto a manejo
y cableado que el de un decodificador.

- En un decodificador como el realizado se evidencia que por

cada display existe la misma conexión con respecto a cada
74ls47 con lo cual es un proceso repetitivo y fácil de
maniobrar.

-A pesar de no afrontar el reto propuesto por el monitor de

Fig. 3. DECODIFICADOR 1.
conectar el sumador al decodificador por razones de cantidad
de bits y complejidad, aprendimos a reconocer el valor de cada
compuerta XOR y AND acoplando el código BCD de manera
efectiva para futuros proyectos que impliquen estas
circunstancias.

- Se confirma que la simulación del sumador es apreciada de

manera real con mucha eficiencia gracias a los resultados
obtenidos.

REFERENCIAS
[1]https://practicaselecdigipi.wordpress.com/2014/12/04/practica-vii-
sumador-y-decodificador-bcd-a-7-segmentos/

Fig. 4. DECODIFICADOR 2.

Fig. 5. DECODIFICADOR 3.

III. ANÁLISIS DE RESULTADOS

Según los resultados, en el sumador 1, se efectúa lo siguiente
11111110+11110110=111110100 con lo cual evidencia que el
acarreo de salida alumbre. Para el sumador 2 es
10111001+10011110=101010111 donde de igual forma
enciende el acarreo. Para cada imagen de los decodificadores
se referencia con su secuencia binaria abajo para mayor
comprensión de las mismas.

También, se identifica que los números son creados a partir de

cada decodificador y su código BCD, cifra a cifra para el 3 (4
bits para cada display en secuencia) o lleno de ceros como en
el 1 y 2. Se aprecia la distinción entre estos últimos donde se
muestran ceros para el 9 y ninguno para el 1, esto debido al
exceso 3 del código BCD manejado.
