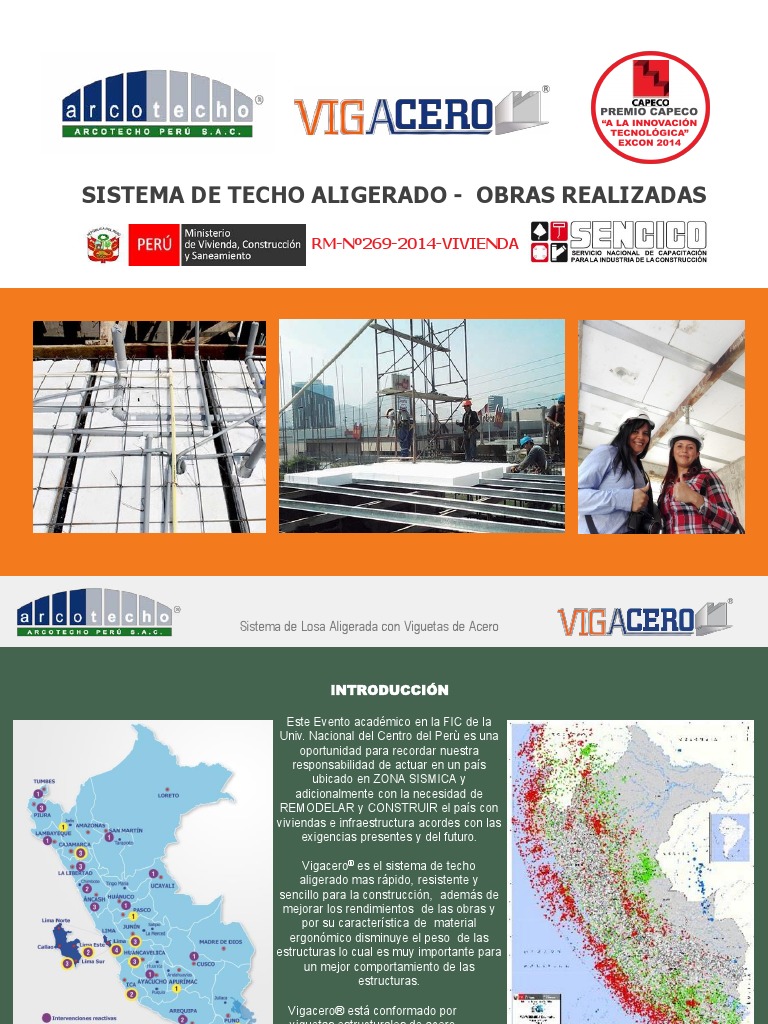

SISTEMA DE TECHO ALIGERADO - OBRAS REALIZADAS

RM-Nº269-2014-VIVIENDA
Sistema de Losa Aligerada con Viguetas de Acero

INTRODUCCIÓN

Este Evento académico en la FIC de la

Univ. Nacional del Centro del Perù es una
oportunidad para recordar nuestra
responsabilidad de actuar en un país
ubicado en ZONA SISMICA y
adicionalmente con la necesidad de
REMODELAR y CONSTRUIR el país con
viviendas e infraestructura acordes con las
exigencias presentes y del futuro.

Vigacero® es el sistema de techo

aligerado mas rápido, resistente y
sencillo para la construcción, además de
mejorar los rendimientos de las obras y
por su característica de material
ergonómico disminuye el peso de las
estructuras lo cual es muy importante para
un mejor comportamiento de las
estructuras.

Vigacero® está conformado por

viguetas estructurales de acero
galvanizado de diseño especial, y
casetones de poliestireno
expandido – EPS de alta densidad.

2
Sistema de Losa Aligerada con Viguetas de Acero

3
 Sistema de Losa Aligerada con Viguetas de Acero

Malla de temperatura Q92 (electrosoldada)

Concreto
o alambrón de Ø 6 mm cuadricula de
f `c = 210 Kg/cm2
25 x 25 cm

84cm
Casetón de EPS
(tecnopor) Vigueta VIGACERO®
Densidad 15 Kg/m3 As = 6 cm2

4
Sistema de Losa Aligerada con Viguetas de Acero

COMPONENTES DEL SISTEMA VIGACERO®

Vigueta Metálica Vigacero®

5
 Sistema de Losa Aligerada con Viguetas de Acero

EQUIVALENCIA VIGACERO CON BARRA CONVENCIONAL:

Fy v = 2,530 kg/cm2 = 0.6

Fy 4,200 kg/cm2

As v= 6 cm2 x 0.6
As = 3.6 cm2. (área de diseño de Vigacero)

Esto equivale a:

es equivalente a 2.8 barras de ½”

es equivalente a 1.8 barras de 5/8”

6
 Sistema de Losa Aligerada con Viguetas de
Acero

COMPONENTES DEL SISTEMA VIGACERO®

Casetón de Poliestireno
Expandido EPS (Tecnopor)

CARACTERISTICAS DE LOS CASETONES DE EPS

Largo: 1.0 m, Ancho: 0.75 m,

DIMENSIONES Espesor: entre 9 cm hasta 25 cm (*)
La función del CASETÓN en
1.0 kg/ m 2 (casetón de 0.09 m de espesor)
poliestireno expandido
PESO MAXIMO
POR UNIDAD 1.4 kg/ m 2 (casetón de 0.12 m de espesor) es de aligerar la losa, así como
1.7 kg/ m 2 (casetón de 0.15 m de espesor) reducir el encofrado
en su proceso constructivo.
DENSIDAD
15 kg/m 3

COLOR Blanco

Material autoextinguible e ignífugo, materia

COMPORTAMIENTO
FISICO QUIMICO
prima el poliestireno tipo F, inerte. (*)

(*) Según Inf. Técnico 638-14-LAB.12 del Laboratorio

de Ciencias de la Universidad Nacional de Ingeniería .

7
 Sistema de Losa Aligerada con Viguetas de Acero

ENSAYO DEL SISTEMA VIGACERO® EN LABORATORIO DE ESTRUCTURAS DE LA PUCP

COMPARACION DE RESISTENCIAS:

Ensayo:

Viguetas simplemente apoyadas, luz libre L = 3m.

Dos cargas concentradas a los tercios cada una igual a P/2.

Vigueta VIGACERO® PEC 130x90x1.5mm

Carga de Fluencia : Pu = 30 Kn
Carga Máxima : Pmax = 36 Kn

La capacidad que se puede considerar como momento resistente

o ultimo es: Mu = Pu x 1m = 3 ton-m.

Para las viguetas de concreto pretensadas el Pu (Firth V101) = 1.267 ton-m.

Para las viguetas del sistema tralicho el Pu = 0.90 ton-m.

8
Sistema de Losa Aligerada con Viguetas de Acero

9
 Sistema de Losa Aligerada con Viguetas de Acero

CAPACIDAD DE MOMENTO FLECTOR EN Tn-m EN VIGUETAS SIMILARES PARA LUZ L = 3m.

CONCLUSION:
La losa con el Sistema VIGACERO de 0.16m de peralte es mas ventajosa que otras tres losas de peralte
0.17m, resiste un 32% mas que una losa aligerada convencional y es prácticamente igual en resistencia
que una losa con vigueta pretensada de 0.17 m de peralte y supera la resistencia de losas con viguetas
tralicho. Además el Sistema VIGACERO utiliza mayor espaciamiento entre viguetas y por tanto, se
consigue un menor peso por área de techo.

10
Sistema de Losa Aligerada con Viguetas de Acero

TABLA 1 :

CARGA ÚLTIMA PARA DISEÑO DE

VIGUETAS PREFABRICADAS DE
ACERO ESPACIADAS CADA 84
cm

e
H
C=H-e

75cm.
84 cm.

H =Espesor de la losa aligerada en cm.

(*) El acero de refuerzo negativo se colocorá solo en las losas continuas

según diseño estructural.

11
 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO OFICINAS HIDALGO, Av Javier Prado 4105, Surco

PROYECTISTAS:
PRAGMA ARQUITECTOS
ESTRUCTURAS: ZEGARRA & YECKLE INGS.

EDIFICIO DE 9 PISOS Y 3 SOTANOS:

AHORRO EN TIEMPO: 30 DIAS

12
 Sistema de Losa Aligerada con Viguetas de Ace

CONSTRUCTORA: ESTREMADOYRO Y FASSIOLI, 9 PISOS Y 3 SOTANOS

AHORRO: 30 DIAS = S/300,000.00 Y AHORRO EN PESO: 480 TON

RESIDENTE: ING. CIVIL MARCO ANTONIO MANTILLA CARBAJAL - CIP N° 51296 13

 Sistema de Losa Aligerada con Viguetas de Acero

EDIF. MULTIFAMILIAR AREQUIPA CENTRAL: 21 PISOS Y 4 SOTANOS

INMOBILIARIA: ROLBEC SAC
CONSTRUYE: CREATIVA
AHORRO: 20% Ratio Ac+Co
EN TIEMPO: 75 DIAS

ESTRUCTURAS: ING. CIVIL LUIS ALBERTO MERINO CABALLERO - CIP N° 11364 14

 Sistema de Losa Aligerada con Viguetas de Acero

EDIF. MULTIFAMILIAR ALTO VERDE

20 PISOS Y 7 SOTANOS
Av. Sucre 339, Pueblo Libre

CONSTRUYE: CREATIVA
AHORRO: 20% Ratio Ac+Co
A la fecha : 45 DIAS

ESTRUCTURAS: ING. CIVIL LUIS ALBERTO MERINO CABALLERO - CIP N° 11364 15

 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO MULTIFAMILIAR BARRON

MONTENOR SAC, BARRANCO

5 PISOS Y 2 SOTANOS

GER. OBRA: ING. CIVIL LUIS ALBERTO SANCHEZ ELESPURU - CIP N° 18651 16
 Sistema de Losa Aligerada con Viguetas de Ace

EDIFICIO MONTENOR, BARRANCO 5 PISOS Y 2 SOTANOS

AHORRO EN TIEMPO: 15 DIAS

AHORRO EN PESO: 3 TON
AHORRO ECONOMICO: 21% = S/46,700

17
 Sistema de Losa Aligerada con Viguetas de Acero

EDIF. MULTIFAMILIAR TORRE BLANCA

SANTIAGO DE SURCO

CONSTRUYE Y VENDE:
REBECSA SAC
10 PISOS Y 2 SOT

ING. CIVIL SANTIAGO LUIS CAMACHO CRIBILLERO - CIP N° 116113 18

 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO MULTIFAMILIAR TEXAO

AREQUIPA

8 PISOS
2 SOTANOS

AHORRO EN TIEMPO: 30 DIAS

AHORRO ECONOMICO: 20%

Arquitecto: CESAR AUGUSTO ALATRISTA CORRALES CAP 11337

Ing. Estructural: JORGE ARMANDO LEZAMA GAVANCHO CIP 77965 19
 Sistema de Losa Aligerada con Viguetas de Acero

PROYECTO: ESTRUCTURAS ANTISISMICAS – EDIFICIO TEXAO

ING. PERCY PINAZO CONTRERAS

20
Sistema de Losa Aligerada con Viguetas de Acero

21
 Sistema de Losa Aligerada con Viguetas de Acero

Metrado de acero y concreto en Losa Tradicional y Vigacero:

22
 Sistema de Losa Aligerada con Viguetas de Acero

La planicidad del techo

permite excelentes
acabados en cielorrasos

Ahorro en peso 20 %

23
 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO LAS EFIGIES: NUEVO PROYECTO CON EL SISTEMA VIGACERO - AREQUIPA

PROYECTAN : SMART DISEÑOS SAC y ESTRUCTURAS ANTISISMICAS EIRL

Ing. Estructural: JORGE ARMANDO LEZAMA GAVANCHO CIP 77965 24
 Sistema de Losa Aligerada con Viguetas de Acero

LA MENOR MASA SISMICA DEL EDIFICIO DISMINUYE LAS DERIVAS

25
 Sistema de Losa Aligerada con Viguetas de Acero

HOSPITAL DE TOCACHE, CONSTRUCTORA C.A.S.A.

26
 Sistema de Losa Aligerada con Viguetas de Acero

HOSPITAL DE TOCACHE, CONSTRUCTORA C.A.S.A.

VIGAS COSTURA

Ing. Estructural: QUIROZ & ARAUCO INGENIEROS SAC

Supervisión: ACRUTA & TAPIA INGENIEROS SAC 27

 Sistema de Losa Aligerada con Viguetas de Acero

HOSPITAL DE TOCACHE, CONSTRUCTORA C.A.S.A.

Ing. Estructural: QUIROZ & ARAUCO INGENIEROS SAC

Supervisión: ACRUTA & TAPIA INGENIEROS SAC 28

 Sistema de Losa Aligerada con Viguetas de Acero

FACULTAD DE CIENCIAS ECONOMICAS

UNIVERSIDAD DE HUAMANGA, AYACUCHO

.
AULAS PARA
EDUCACION

INGENIERO CIVIL: JHON RAUL VILLENA VARGAS 29

 Sistema de Losa Aligerada con Viguetas de Acero

EDUCACION:

AULAS DE LA
UNIVERSIDAD
DE HUAMANGA

CONSTRUYE:
CONSORCIO SAYRI

LUCES MENORES A 3.60 ML

REDUCE EL USO DE
PUNTALES Y SOLO SE
ENCOFRA LAS VIGAS
PERALTADAS DEL BORDE

INGENIERO CIVIL: JHON RAUL VILLENA VARGAS 30

 Sistema de Losa Aligerada con Viguetas de Acero

UNIVERSIDAD ALAS PERUANAS, TARAPOTO

20
 Sistema de Losa Aligerada con Viguetas de Acero

CENTRO EMPRESARIAL LOS INKAS, FRENTE AL WONG DE CAMACHO

32
 Sistema de Losa Aligerada con Viguetas de Acero

CENTRO EMPRESARIAL LOS INKAS, CONSTRUYE DOCSA CORP.

RESUMEN PARTIDA DE ENCOFRADOS
ITEM AREA TOTAL P. UNIT. COSTO
TOTAL PRESUPUESTO 21,473.00 26.60 571,181.80
TOTAL CON VIGACERO 21,473.00 7.10 152,458.30
AHORRO EN ENCOFRADOS: S/.418,723.50

RESUMEN PARTIDA DE TARRAJEO

ITEM AREA TOTAL P. UNIT. COSTO
TOTAL PRESUPUESTO 31,211.57 20.00 624,231.40
TOTAL CON VIGACERO 31,211.57 0.00 0.00
AHORRO CON CASETONES PRETARRAJEADOS S/.624,231.40

LIMPIEZA DE OBRA. S/.120,000.00

AHORRO EN TIEMPO: 4 MESES
AHORRO TOTAL HASTA EL MOMENTO S/.1,162,954.90
AHORRO EN PESO: 4,500 TON
M2 DE AREA TECHADA CONSIDERADA 31,211.57
AHORRO ECONOMICO: 21%

AHORRO POR M2 DE AREA TECHADA: S/.37.26

33
 Sistema de Losa Aligerada con Viguetas de Acero

ALMACENES SANTA LUCIA, CONSTRUCTORA CYHD, ATE

VIGACERO PUEDE LLEGAR A CUBRIR LUCES LIBRES HASTA 8.00 ML

Y SOPORTAR GRANDES SOBRECARGAS DE USO: HASTA 800 KG/M2.

Ing. Estructural: RICARDO I. BLANCO CASSANA CIP Nª 12960 34

 Sistema de Losa Aligerada con Viguetas de Acero

AMPLIACION: LIMA CARGO CITY

AV. FAUCETT, CALLAO

PRIORITY SAC
ING. RUBEN HERRERA

35
 Sistema de Losa Aligerada con Viguetas de Acero

OBRA: GIMNASIO SPORT LIFE,

EDIFICIO PANORAMA
AV JAVIER PRADO ESTE,
SURCO

CONSTRUCTOR: IPROJECT
CONSTRUCCIONES
ING. LUIS VERA M.
ARQ. ROBERTO GUERRA M.

36
 Sistema de Losa Aligerada con Viguetas de Acero

AMPLIACION: VIV. LA MOLINA

VOLADIZOS DE 2.0 Y 4.0 metros

Losas Vigacero: E=13 cm

Acabado con gyplac ciel 7 mm
ING. JOSE MEGO

37
 Sistema de Losa Aligerada con Viguetas de Acero

AMPLIACION: VIV. LA MOLINA VOLADIZO DE 2.0 m

Losas Vigacero para

Entrepiso y final de
E=13 cm.
Acabado con gyplac
ciel 7 mm

ING. JOSE MEGO C.

38
 Sistema de Losa Aligerada con Viguetas de Acero

AMPLIACION: VIV. LA MOLINA VOLADIZOS de 4.00 metros

Las viguetas se apoyaron en la ala inferior de la Viga “I”

El Acero negativo se coloca sobre la aleta superior y en cada vigueta
Espesor casetón e=9 cm y losa 13 ha requerido ensanches de viga.
ING. JOSE MEGO C.

39
 Sistema de Losa Aligerada con Viguetas de Acero

VIVIENDA CON ESTRUCTURA METALICA – ING MEGO, LA MOLINA

40
 Sistema de Losa Aligerada con Viguetas de Acero

VIVIENDA CON ESTRUCTURA METALICA – ING MEGO, LA MOLINA

ESTE SISTEMA ES MUY RAPIDO Y PERMITE DESPUES

DE LA ESTRUCTURA METALICA: 1 ó 2 PISOS
VACIADO DE LOSA E=13 cm. Y LUCES VARIABLES.
LAS PAREDES PUEDEN SER DIFERENTES SISTEMAS:
PANELES PREFABRICADOS, VIDRIO O ALBAÑILERIA.
Ahorro en soles : 20 %.
Ahorro en tiempo: 30% 41
 Sistema de Losa Aligerada con Viguetas de Acero

REMODELACION DE VIVIENDA, MIRAFLORES

JJC CONTRATISTAS GRLES SA

EL SISTEMA VIGACERO ESTA SIENDO UTILIZADO EN MUCHAS REMODELACIONES POR SU

GRAN FACILIDAD DE USO, MAYOR RESISTENCIA Y VARIEDAD DE ACABADOS.
EN ESTE CASO LOS CIELORASOS SE TERMINAN EN SECO CON PLACAS “GYPLAC” DE 7mm.

PARA LA GRAN CANTIDAD DE CASAS A REMODELAR EN EL PROCESO DE RECONSTRUCCION

ES EL SISTEMA IDEAL PARA LAS LOSAS ALIGERADAS.

Ing. Residente: JOSE CARLOS UMERES MENDOZA 42

 Sistema de Losa Aligerada con Viguetas de Acero

CLUB CAMPESTRE EN HUACHIPA

43
 Sistema de Losa Aligerada con Viguetas de Acero

PARROQUIA DE LIRCAY – VIGACERO C/MUROS DE DUCTILIDAD LIMITADA

Muro de concreto armado e=10 cm

con mallas electrosoldadas y
Losas aligeradas Vigacero
ARQ. BETSY Y. QUINTANA VILLA - CAP 11562
Ahorro en el encofrado de losa
Puntales cada 1.50 ml
Y solo en luces mayores a 3.50 ml

Ing. Residente: MIGUEL ANGEL PINADO SANTOS CIP 162339 44

 Sistema de Losa Aligerada con Viguetas de Acero

PARROQUIA DE LIRCAY - HUANCAVELICA

LOSA VIGACERO SOBRE MUROS DE
DUCTILIDAD LIMITADA - MDL
ARQ. BETSY QUINTANA VILLA - CAP 11562

ESTRUCTURAL: ING. MIGUEL ANGEL PINADO SANTOS - CIP N° 162339 45

 Sistema de Losa Aligerada con Viguetas de Acero

MUROS DE DUCTILIDAD LIMITADA

Y LOSAS VIGACERO

PROPUESTA DE ENCOFRADO MODULAR

CON CUÑA INTERIOR DE AJUSTE PARA
VACIADO MONOLITICO (TIPO FORSA)

ASI PODRIA COMBINARSE LAS VENTAJAS DE

VACIAR MUROS Y LOSAS AL MISMO TIEMPO
Y CON EL MINIMO DE PUNTALES.

46
 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO COMERCIAL Y
DE OFICINAS
JR. CALLAO 210, LIMA 1

CONSTRUCTORA WABA
ING. LUIS YECKLE

47
 Sistema de Losa Aligerada con Viguetas de Acero

EDIFICIO COMERCIAL Y
DE OFICINAS
8 PISOS

CONST. GALINDO RODRIGUEZ

ANDAHUAYLAS

48
 Sistema de Losa Aligerada con Viguetas de Ace

EDIFICIO COMERCIAL, CONSTRUCTORA GALINDO 8 PISOS Y 2 SOTANOS

AHORRO EN TIEMPO: 32 DIAS

AHORRO EN PESO: 170 TON
AHORRO ECONOMICO: 15% = S/23,500

49
 Sistema de Losa Aligerada con Viguetas de Acero

VIVIENDA MULTIFAMILIAR

ING. RONNIE ACOSTA

ANDAHUAYLAS

NUESTRA ASESORIA EN OBRA ES CONSTANTE

DESDE LA ETAPA DEL PROYECTO HASTA LA
EJECUCION DE LAS OBRAS.

50
 Sistema de Losa Aligerada con Viguetas de Acero

ACABADO EN SECO – CIELORRASO VIGACERO:

Limpieza del área: retirar alambre y posibles rebabas de cielo raso para iniciar trazos.
Se coloca el perfil omega en la vigueta de acero: utilizando clavos de impacto ¾”con la
pistola y fulminante. La colocación de los perfiles omega es cada 40 cm.
Con la ayuda del nivel laser verificamos la altura final del acabado y se ajustan todos
los perfiles para colocar la plancha de yeso con tornillos punta fina de 1”.
El acabado es aplicando yeso entre juntas de planchas, pegar la cinta de papel sobre
las juntas y dar un alisado final con la masilla de yeso para dejar una superficie
nivelada y lista para concluir con pintura látex final.

ING. RONNIE ACOSTA ANDAHUAYLAS

NUESTRA ASESORIA EN OBRA ES CONSTANTE

DESDE LA ETAPA DEL PROYECTO HASTA LA
EJECUCION DE LAS OBRAS.

51
 OTROS ACABADOS EN CIELORRASOS VIGACERO

ACABADO 1

Nuestros casetones con ranuras de cola de milano garantizan una excelente adherencia
mecánica y están diseñados para recibir el mortero de cemento y arena con una resina MOPAFIX 77.
Este es un aditivo desarrollado para servir como puente de adherencia del mortero a la vigueta y
los casetones, además de protección contra la corrosión y es elastomérico.

52
ACABADOS : MORTEROS DE CEMENTO CON ADITIVOS

Para garantizar una buena adherencia de los morteros de cemento/arena se

recomienda el uso de aditivo Sika Top 77 o también Chemaweld.
También existe la posibilidad de garantizar mayor performance en los
tarrajeos con el empleo de cintas de fibra de vidrio para tarrajeo que se
utilizan con todo tipo de morteros y garantizan (ver foto).
 OTROS ACABADOS EN LA LOSA ALIGERADA

ACABADO CON MORTERO DE YESO CONTROLADO

Nuestros casetones con VIGUETAS vigacero se pueden terminar con un mortero especial de yeso
controlado que contiene perlas de escayola y que debido a la excelente planicidad del sistema
Vigacero ® el yeso se aplica en delgadas capas de 5, 6 hasta 8 mm.
Para ello aplica primero una capa de Resina MOPAFIX 77 en las viguetas para conseguir una
mayor adherencia y protección química con el yeso y luego a los pocos minutos la aplicación
manual del mortero de yeso y pintura final.

Principales beneficios:
Excelentes propiedades al fuego
(Euroclase A1)
Mayor confort acústico y térmico.
El acabado esta listo para pintar
luego de 6 días de secado.
 Sistema de Losa Aligerada con Viguetas de Acero

Peruanos trabajando por el bienestar de mas familias:

www.vigacero.com.pe 31
