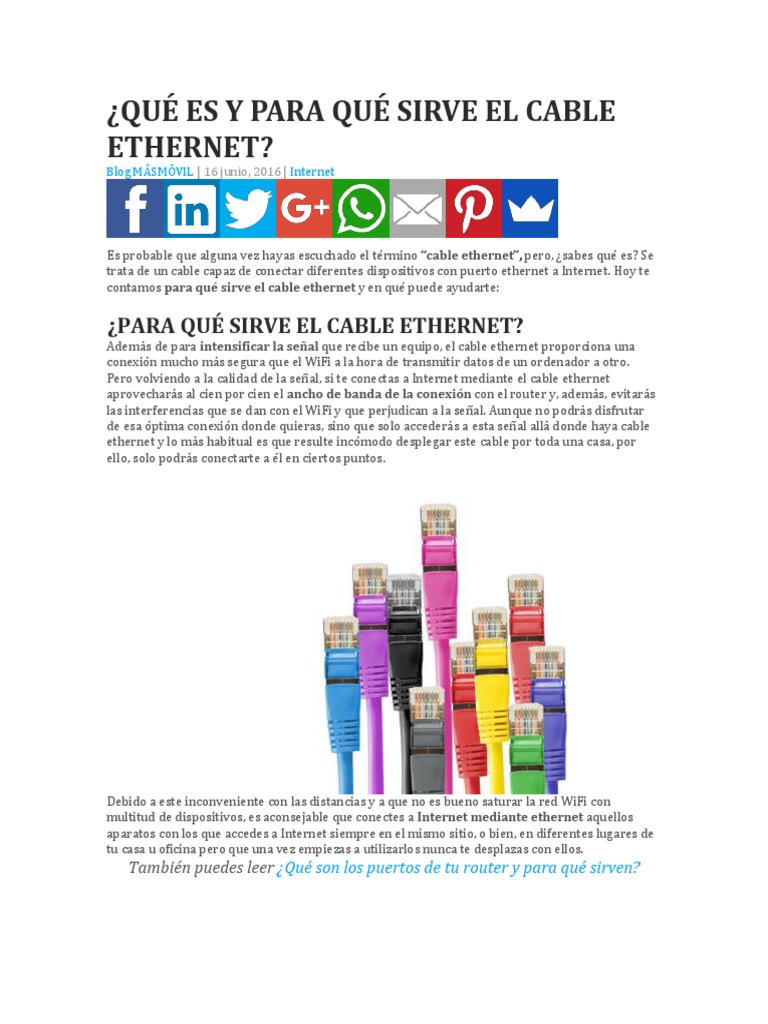

¿QUÉ ES Y PARA QUÉ SIRVE EL CABLE

ETHERNET?
Blog MÁSMÓVIL | 16 junio, 2016 | Internet

Es probable que alguna vez hayas escuchado el término “cable ethernet”, pero, ¿sabes qué es? Se
trata de un cable capaz de conectar diferentes dispositivos con puerto ethernet a Internet. Hoy te
contamos para qué sirve el cable ethernet y en qué puede ayudarte:

¿PARA QUÉ SIRVE EL CABLE ETHERNET?

Además de para intensificar la señal que recibe un equipo, el cable ethernet proporciona una
conexión mucho más segura que el WiFi a la hora de transmitir datos de un ordenador a otro.
Pero volviendo a la calidad de la señal, si te conectas a Internet mediante el cable ethernet
aprovecharás al cien por cien el ancho de banda de la conexión con el router y, además, evitarás
las interferencias que se dan con el WiFi y que perjudican a la señal. Aunque no podrás disfrutar
de esa óptima conexión donde quieras, sino que solo accederás a esta señal allá donde haya cable
ethernet y lo más habitual es que resulte incómodo desplegar este cable por toda una casa, por
ello, solo podrás conectarte a él en ciertos puntos.

Debido a este inconveniente con las distancias y a que no es bueno saturar la red WiFi con
multitud de dispositivos, es aconsejable que conectes a Internet mediante ethernet aquellos
aparatos con los que accedes a Internet siempre en el mismo sitio, o bien, en diferentes lugares de
tu casa u oficina pero que una vez empiezas a utilizarlos nunca te desplazas con ellos.
También puedes leer ¿Qué son los puertos de tu router y para qué sirven?
¿Cuáles son, entonces, los dispositivos para los que se recomienda el cable ethernet? Sin duda,
los ordenadores de sobre mesa, discos duros de red, Smart TVs e impresoras en las que tengas la
opción de configurar la conexión por red.
Es importante elegir el cable ethernet adecuado para una mejor conexión. No necesitarás el
mismo tipo de cable para ADSL que para Fibra Óptica. Los cables ethernet se dividen en diferentes
categorías llamadas 5, 5e, 6 y 6a. En el caso de que tu conexión sea de ADSL a 30 Mbps, un cable
de categoría 5 te ofrecerá la mayor velocidad, sin embargo, en el caso de Fibra Óptica a 300
Mbpstendrás que contar con uno más potente de categoría 5e aunque si utilizas Internet para
trabajar y necesitas disponer de una conexión óptima, lo mejor es que te hagas con un cable de
tipo 6.

Por cable, por WiFi… ¡con nuestras tarifas de Internet MÁSMÓVIL tendrás siempre una conexión
de calidad! Entra en la web, descubre las tarifas convergentes y seguramente encontrarás una
opción de ADSL/Fibra que coincida con lo que estás buscando.
CARACTERISTICAS DE LAS LAN 1.- Se instala en áreas pequeñas: un sólo edificio o
un grupo pequeño de edificios. 2.- La red consiste en un medio de transmisión compartido por
todos los dispositivos que forman parte de esa red. 3.- La velocidad de los datos en la red es
alta: de 1 Mbps , 100 Mbps (FastEthernet) a 1000 Mbps (GigaEthernet). 4.- Todos los
dispositivos en la red son iguales; esto quiere decir que todos ellos pueden poner datos en la
red.
HARDWARE 1. El elemento más básico de una red LAN es un ordenador personal; cualquier
elemento conectados en una red (ordenadores, módem, impresoras, PLCs…) recibe el nombre
de nodo. 2. Para poder integrar estos diferentes tipos de nodos en una red LAN, es necesario
que cada uno de ellos lleve instalado un "Interface de Hardware". Este Interface de Hardware
recibe el nombre de ADAPTADOR.
HARDWARE 3. Los cables que conectan los nodos reciben el nombre de MEDIO (medio físico
por el que se envían/reciben datos). Los tipos más comunes de MEDIO utilizados en redes
LAN son: Cable Par Trenzado. Cable Coaxial Fino. Cable Coaxial Grueso. Fibra Óptica.
HARDWARE Hub/Concentradores: Conectan entre si los diferentes nodos de una red en
estrella. Routers/enrutadores: Conectan entre si diferentes tipos de redes LAN (puente
entre redes de distinta topología)
Topologia Bus: Estrella: Mixto
ETHERNET Ethernet es un tipo de red LAN estandarizada por la norma IEEE 802.3. Ethernet
a 10 Mbps: Permite el uso de cable par trenzado, coaxial fino, coaxial grueso y fibra óptica; el
más utilizado es el cable par trenzado. Ethernet a 100 Mbps: (Fast Ethernet). Permite el uso de
fibra óptica o cable par trenzado. Ethernet a 1000 Mbps: (Giga Ethernet). Al igual que la Fast
Ethernet, permite el uso de fibra óptica o cable par trenzado.
CARACTERISTICAS ETHERNET Las características en las que se basa una red Ethernet son
básicamente tres: 1.- El medio físico necesario para transportar los datos entre nodos (cable).
2.- Un juego de reglas de acceso al medio insertadas en cada una de los Adaptadores. Estas
reglas permiten que el medio de transmisión de datos pueda ser compartido por todos los
nodos. 3.- Una trama de datos Ethernet.
MEDIO FISICO Diferentes tipos de medio (cable): 1. 10BASE5: Cable coaxial grueso. 2.
10BASE2: Cable coaxial fino. 3. 10BASET: Cable par trenzado. 4. 10BASEF: Fibra óptica. El
nombre de estos cables nos da información de la red Ethernet con la que estamos trabajando
CARACTERISTICAS DE LOS MEDIOS USADOS 1. "10": Indica que la velocidad de
comunicación de los datos en la red es de 10Mbps. 2. "BASE": Indica que Ethernet utiliza el
tipo de transmisión Banda-Base (la banda de transmisión de la red se utiliza única y
exclusivamente para transmitir estos datos, sin que sobre ellos sea necesario realizar ningún
tipo de modulación). En contraposición a este, existe el tipo de transmisión en banda ancha
CARACTERISTICAS DE LOS MEDIOS USADOS 3. "5", "2" , "T"y"F"nos dan información del
tipo de cable utilizado, distancia máxima entre nodos y topología de red: 5: Cable coaxial
grueso; Longitud máxima de un segmento de red 500 metros. Topología de red BUS. 2: Cable
coaxial fino: Longitud máxima en segmento de red 185 metros. Topología de red BUS. T: Cable
par trenzado: Longitud máxima en una rama de red 100 metros. Topología en ESTRELLA. F:
Fibra Óptica.Topología BUS Longitud máxima en una rama de red 2000-5000 metros.

Conexión Ethernet
Para establecer una conexión Ethernet, necesita una interfaz de red (NIC), un
cable de red (usualmente un cable CAT5)y una red a la cual conectarse.
Diferentes redes se configuran para velocidades diferentes; asegúrese de que su
tarjeta NIC es compatible con la red a la cual se quiere conectar.
Siga los siguientes pasos:
1. Haga click en Dispositivos.
2. Haga click en el botón Añadir en la barra de herramientas.
3. Seleccione Conexión Ethernet en la lista de Seleccionar el tipo de
dispositivo y haga click en Siguiente .
4. Si ya ha añadido el dispositivo de red a la lista de hardware, selecciónelo de
la lista Dispositivo. Sino, añada otros dispositivos de hardware
seleccionándolo en Otros dispositivos Ethernet.

Nota

El programa de instalación normalmente detecta los

dispositivos Ethernet y le pregunta si desea configurarlos. Si ya
ha configurado algún dispositivo Ethernet durante la
instalación, aparecerán en la lista de hardware en la
pestaña Hardware.

5. Si ha seleccionado Otros dispositivos de red, aparecerá la

pantalla Seleccionar adaptador de Ethernet. Seleccione el fabricante y el
modelo del dispositivo Ethernet. Seleccione el nombre del dispositivo. Si se
trata del primer dispositivo Ethernet del sistema, seleccione eth0 como
nombre del dispositivo, si es el segundo eth1 (y así sucesivamente).
La Herramienta de administración de redes también le permite configurar
los recursos para NIC. Haga click en Siguiente para continuar.
6. En la pantalla Configuración de parámetros de red como se muestra en
la Figura 19-2, elija entre DHCP y la dirección estática IP. Si el dispositivo
recibe una dirección IP diferente cada vez que se arranca la red, no
especifique el nombre del host. Haga click en Siguiente para continuar.

7. Haga click en Aplicar en la página Crear dispositivo Ethernet.

Figura 19-2. Parámetros de Ethernet
Después de haber configurado el dispositivo Ethernet, éste aparece en la lista de
los dispositivos como se muestra en la Figura 19-3.
Figura 19-3. Dispositivo Ethernet
Asegúrese de seleccionar Archivo => Guardar para guardar los cambios.
Después de añadir el dispositivo Ethernet, puede modificar su configuración
seleccionando el dispositivo de la lista de dispositivos y haciendo click
en Modificar . Por ejemplo, cuando el dispositivo se añade, se configura para que
arranque por defecto en el momento de arranque. Para modificar la configuración
de este parámetro, seleccione el dispositivo y cambie el valor Activar el
dispositivo cuando se inicia el ordenador y guarde sus cambios.
Cuando se añade un dispositivo, este no se activa inmediatamente, como se
puede ver en su estado Inactivo. Para activar el dispositivo, selecciónelo desde la
lista de dispositivos y luego presione el botón Activar . Si el sistema está
configurado para activar el dispositivo cuando la máquina arranca (por defecto),
este paso no tiene que volverse a ejecutar.
Si asocia más de un dispositivo con una tarjeta Ethernet, los dispositivos
subsecuentes serán aliases de dispositivos. Un alias de dispositivo le permite
configurar múltiples dispositivos virtuales a un dispositivo físico, por tanto dándole
más de una dirección IP. Por ejemplo, puede configurar un dispositivo eth1 y un
dispositivo eth1:1. Para más detalles, refiérase a la Sección 19.13.

Alias de dispositivo
Los Alias de dispositivo son dispositivos virtuales asociados con el mismo
hardware físico, pero pueden ser activados al mismo tiempo para tener diferentes
direcciones IP. Están representados generalmente como el nombre del dispositivo
seguido de dos puntos y un número (por ejemplo eth0:1). Son útiles si desea tener
más de una dirección IP para un sistema, pero el sistema posee tan sólo una
tarjeta de red.
Después de configurar el dispositivo Ethernet, tal como eth0, para usar una
dirección estática IP (DHCP no funciona con aliases), vaya a la
pestaña Dispositivos y haga click en Nuevo . Seleccione la tarjeta Ethernet a
configurar con un alias, configura la dirección IP estática para el alias y haga click
en Aplicar para crearlo. Puesto que ya existe un dispositivo para la tarjeta
Ethernet, la que se acaba de crear es el alias tal como eth0:1.

Aviso

Si está configurando un dispositivo Ethernet para tener un alias, ni el

dispositivo ni el alias pueden ser configurados para usar DHCP. Debe
configurar las direcciones IP manualmente.

La Figura 19-21 muestra un ejemplo de un alias para el dispositivo eth0. Observe

el dispositivo eth0:1 — el primer alias para eth0. El segundo alias
para eth0 tendrá el nombre de dispositivo eth0:2, y así sucesivamente. Para
modificar los parámetros para el alias del dispositivo tal como si se debe activar en
el momento de arranque y el número de alias, selecciónelo de la lista y haga click
en el botón Modificar .
Figura 19-21. Ejemplo de alias del dispositivo de red
Seleccione el alias y pulse el botón Activar para activar el alias. Si ha configurado
perfiles múltiples, seleccione qué perfiles incluir.
Para verificar que el alias ha sido activado, utilice el comando /sbin/ifconfig. La
salida debería mostrar el dispositivo y el alias de dispositivo con direcciones IP
diferentes:

eth0 Link encap:Ethernet HWaddr 00:A0:CC:60:B7:G4

inet addr:192.168.100.5 Bcast:192.168.100.255
Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500
Metric:1
RX packets:161930 errors:1 dropped:0 overruns:0
frame:0
TX packets:244570 errors:0 dropped:0 overruns:0
carrier:0
collisions:475 txqueuelen:100
RX bytes:55075551 (52.5 Mb) TX bytes:178108895
(169.8 Mb)
Interrupt:10 Base address:0x9000

eth0:1 Link encap:Ethernet HWaddr 00:A0:CC:60:B7:G4

 inet addr:192.168.100.42 Bcast:192.168.100.255
Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500
Metric:1
Interrupt:10 Base address:0x9000

lo Link encap:Local Loopback

inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:5998 errors:0 dropped:0 overruns:0
frame:0
TX packets:5998 errors:0 dropped:0 overruns:0
carrier:0
collisions:0 txqueuelen:0
RX bytes:1627579 (1.5 Mb) TX bytes:1627579 (1.5
Mb)

CABLE PARA REDES ETHERNET

Existen dos tipos de cable Ethernet. Uno se utiliza normalmente para conectar el PC con un router o switch
(normal) y otro (cruzado) que su función es conectar el PC con un HUB o concentrador.

Conexiones Ethernet Normal Conexiones Ethernet Cruzado

Conexionado del Cable Ethernet (Normal y Cruzado)

NORMAL CRUZADO

ORIGEN DESTINO ORIGEN DESTINO

1 (Blanco-Naranja) 1 (Blanco-Naranja) 1 (Blanco-Naranja) 1 (Blanco-Verde)

2 (Naranja) 2 (Naranja) 2 (Naranja) 2 (Verde)

3 (Blanco-Verde) 3 (Blanco-Verde) 3 (Blanco-Verde) 3 (Blanco-Naranja)

4 (Azul) 4 (Azul) 4 (Azul) 4 (Blanco-Marrón)

5 (Blanco-Azul) 5 (Blanco-Azul) 5 (Blanco-Azul) 5 (Marrón)

6 (Verde) 6 (Verde) 6 (Verde) 6 (Naranja)

 Conexionado del Cable Ethernet (Normal y Cruzado)

NORMAL CRUZADO

7 (Blanco-Marrón) 7 (Blanco-Marrón) 7 (Blanco-Marrón) 7 (Azul)

8 (Marrón) 8 (Marrón) 8 (Marrón) 8 (Blanco-Azul)

Qué es un diagrama
de red
Índice
 ¿Qué es un diagrama de red?
 ¿Qué es la topología de red?
 Ejemplos de diagramas de red
 Símbolos de diagramas de red
 Cómo crear un diagrama de red

Una mirada exhaustiva a los diagramas de red y la

topología de redes, incluidas definiciones, tutoriales,
usos, símbolos y más.
¿Quieres crear un diagrama? Prueba Lucidchart, es fácil rápido y
completamente gratis.

Crea un Diagrama
¿Qué es un diagrama de red?
Un diagrama de red es una representación visual de una red de
computadoras o telecomunicaciones. Muestra los componentes que
conforman una red y cómo interactúan, incluidos enrutadores,
dispositivos, hubs, cortafuegos, etc. Este diagrama de red muestra
una red de área local (LAN).

En función de su alcance y propósito, un diagrama de red puede

contener muchos detalles o solo brindar un panorama amplio. Por
ejemplo, un diagrama de una LAN podría mostrar la dirección IP de
computadoras individuales, mientras que el diagrama de una MAN
(red de área metropolitana) podría representar edificios o áreas con
un único nodo.

Un diagrama de red puede ser físico o lógico.

Diagramas de red lógicos
Un diagrama de red lógico describe la forma en que la información
fluye a través de una red. Así, los diagramas de red lógicos, por lo
general, muestran subredes (incluidas direcciones, máscaras e ID
de VLAN), dispositivos de red, como enrutadores y cortafuegos, y
protocolos de enrutamiento.

En el modelo de interconexión de sistemas abiertos (OSI), los

diagramas de red lógicos se relacionan con la información contenida
en la capa 3 (L3). También conocida como "capa de red", L3 es una
capa de abstracción que gestiona el reenvío de paquetes de datos
mediante enrutadores intermedios. La capa 2 (L2) muestra las
conexiones de datos entre los nodos adyacentes, mientras el nivel 1
muestra el diseño estrictamente físico.
Diagramas de red físicos
Un diagrama de red físico muestra la disposición física real de los
componentes que forman la red, incluidos cables y hardware. Por lo
general, el diagrama ofrece una vista panorámica de la red en su
espacio físico, como un plano de planta.

¿Cómo se usan los diagramas de red?

Con su capacidad para mostrar cómo los componentes de red
interactúan, los diagramas de red pueden emplearse para múltiples
propósitos, como por ejemplo:

 La planificación de la estructura de una red profesional o

doméstica.

 La coordinación de las actualizaciones en una red existente

 La creación de informes y solución de problemas de red

 El cumplimiento con la normativa PCI u otros requisitos.

 La documentación para comunicación externa, incorporación

de nuevos empleados, etc.

 El seguimiento de los componentes.

 El envío de información relevante a un proveedor para una

solicitud de propuestas (RFP) sin revelar información
confidencial.

 La venta de una propuesta de red a interesados financieros.

 La propuesta de cambios en la infraestructura del protocolo

syslog de nivel elevado.
¿Qué es la topología de red?
La topología de red se refiere a la disposición de los elementos
dentro de una red. Al igual que los diagramas de red, las topologías
de red pueden describir tanto los aspectos físicos como los lógicos
de una red. La topología lógica también se conoce como "topología
de señal".

Las topologías diferentes son mejores para determinadas

situaciones, porque pueden afectar el rendimiento, la estabilidad y
otros resultados.

Topología de bus
También conocida como topología de Ethernet, lineal o troncal, este
tipo de red se distingue del resto por que todos sus nodos se
conectan a un medio central (el "bus") que tiene exactamente dos
puntos de conexión.

Las topologías de bus se configuran fácilmente y requieren un cable

más corto que otras topologías. Sin embargo, si el bus central se
avería, caerá toda la red; y aislar el problema puede ser difícil.
Topología de anillo
Los nodos están conectados en un patrón circular, y los paquetes
de información se envían mediante el anillo hasta que llegan a su
destino.

Las redes en anillo pueden superar a aquellas basadas en la

topología de bus y se pueden reconfigurar fácilmente para agregar o
eliminar dispositivos. Pero aún siguen siendo relativamente
vulnerables porque toda la red falla si un solo nodo falla. Además, el
ancho de banda se debe compartir en todos los dispositivos y las
conexiones.

Topología de estrella
La topología de estrella, una de las topologías más comunes,
consiste en un switch (conmutador) o un hub (concentrador) central
mediante el cual se transfieren todos los datos, junto con todos los
nodos periféricos conectados a ese nodo central.
Las topologías de estrella tienden a ser confiables porque los
equipos individuales pueden averiarse sin afectar al resto de la red.
Pero si el switch o hub central falla, ninguno de los nodos
conectados podrá acceder al mismo. Los costos de cable para las
redes en estrella también tienden a ser más altos.

Topología de malla
Hay dos tipos de topologías de mallas. En la primera, denominada
topología de malla completa, cada nodo se conecta directamente a
todos los otros nodos.
En una topología de malla parcial, los nodos se conectan solo a
aquellos nodos con los que más interactúan.

La mayoría de las redes usan combinaciones de topologías para

producir lo que se denomina una "topología híbrida". Por ejemplo, la
topología de árbol combina la topología de malla y la de bus.
La topología lógica y física de una red particular pueden parecerse
entre sí o pueden ser totalmente distintas. Por ejemplo, una red
Ethernet de par trenzado existe físicamente como una topología de
estrella, pero lógicamente sigue una topología de bus.

1 - Introducción
DeviceNet es una red digital, multi-punto para conexión entre sensores,
actuadores y sistemas de automatización industrial en general. Esta
tecnología fue desarrollada para tener máxima flexibilidad entre los equipos
de campo e interoperabilidad entre diferentes fabricantes.

Introducido originalmente en 1994 por Allen-Bradley, DeviceNet transfirió

su tecnología a ODVA en 1995. La ODVA
(Open DeviceNet VendorAssociation) es una organización sin fines de lucro
compuesta porcentos de empresas alrededor del mundo que mantiene,
difunde y promueve la tecnología DeviceNet y otras redes basadas en el
protocolo CIP (Common Industrial Protocol). Actualmente más de 300
empresas están registradas como miembros, y 800 más ofrecen
productosDeviceNet de todo el mundo.

La red DeviceNet está clasificada en el nivel de red llamada devicebus,

cuyas características principales son: alta velocidad, comunicación a nivel
de byte que incluye comunicación con equipos discretos y analógicos y el
alto poder de diagnóstico de los dispositivos de la red (como se muestra en la figura 1.1).

Figura 1.1: Avances Tecnológicos - Fuente: ATAIDE, F.H. (2004)

La tecnología DeviceNet es un estándar abierto de automatización con el objetivo de transportar 2 tipos principales de
información:

 Datos cíclicos de sensores y actuadores, directamente relacionados al control y,

  Datos no cíclicos indirectamente relacionados al control, como configuración y diagnóstico.

Los datos cíclicos representan la información intercambiada periódicamente entre el equipo de campo y el controlador.
Por otro lado, los no cíclicos son informaciones intercambiadas eventualmente durante la configuración o diagnóstico
del equipo de campo.

La capa física y de acceso a la red DeviceNet está basada en la tecnología CAN (Controller Area Network) y las capas
superiores en el protocolo CIP, que define una arquitectura basada en objetos y conexiones entre ellos.

El CAN fue originalmente desarrollado por la BOSCH para el mercado de automóviles Europeos para sustituir el
cableado costoso por un cable en red de bajo costo en automóviles. Como resultado, el CAN tiene respuesta rápida
y confiabilidad alta para aplicaciones principalmente en las áreas automovilística.

Una red DeviceNet puede tener hasta 64 dispositivos donde cada dispositivo ocupa un nodo en la red, direccionados
de 0 a 63. Cualquier de ellos puede ser utilizado. No hay ninguna restricción para el uso de ellos, aunque el uso de
los 63 no es recomendable, ya que se utiliza para la puesta en marcha.

Un ejemplo de red DeviceNet se muestra en la figura siguiente.

Figura 1.2: Exemplo de Rede DeviceNet

1.2 - Características de la red

 Topología basada en bus principal con ramificaciones. El bus principal debe ser hecho con el
cableDeviceNet grueso, y las ramificaciones con el cable DeviceNet delgado o plano. Cables similares
podrán usarse siempre y cuando sus características eléctricas y mecánicas sean compatibles con las
especificaciones de los cables estándar DeviceNet.
 Permite o uso de repetidores, bridges, ruteadores y gateways.
 Suporta hasta 64 nodos, incluyendo el maestro, direccionados de 0 a 63 (MAC ID).
 Cable de 2 pares: uno para alimentación de 24V y otro para comunicación.
 Capacidad de insertar y cambiar en caliente, sin interrumpir a la red.
 Compatible con equipos alimentados por la red de 24V o como que tengan su propia fuente.
 Uso de conectores abiertos o cerrados.
 Protección contra conexión inversa y corto-circuito.
  Alta capacidad de corriente en la red (hasta 16 A).
 Usa la misma energía de la fuente de alimentación.
 Varias fuentes pueden ser usadas en la misma red para satisfacer las necesidades de la aplicación en
términos de carga y la longitud de los cables.
 Velocidad de comunicación seleccionable: de 125,250 y 500 kbps.
 Comunicación basada en conexiones de E/S y modelo de pregunta y respuesta.
 Diagnóstico de cada equipo y de la red.
 Transporte eficiente de datos de control discretos y analógicos.
 Detección de direccionamiento duplicado en la red.
 Mecanismo de comunicación extremamente robusto para interferencias electromagnéticas.

1.2.1 - Protocolo DeviceNet

DeviceNet es una de las tres tecnologías de redes abiertas y estandarizadas, cuya capa de aplicación usa el CIP
(Common Application Layer – Capa de Aplicación Común). Al lado de ControlNet y EtherNet/IP, posee una estructura
común de objetos. Es decir, es independiente del medio físico y de la capa de enlace de datos. Esta capa es una capa
de aplicación estándar, integrada a interfaces de hardware y software abiertas, constituye una plataforma de conexión
universal entre componentes en un sistema de automatización, desde la fábrica hasta el nivel de internet. La Figura
1.2 muestra una arquitectura del CIP dentro del modelo OSI.

Figura 1.3 - El modelo OSI de los objetos del CIP (fuente: ODVA)

CIP tiene dos objetivos principales:

  Transporte de datos de control de los dispositivos de I/O.
 Transporte de informaciones de configuración y diagnóstico del sistema que se controla.

Un nodo DeviceNet es entonces modelado por un conjunto de objetos CIP, los cuales encapsulan datos y servicios y
determinan así mismo su comportamiento.

El Modelo de Objeto

Un nodo DeviceNet es modelado como una colección de objetos. Un objeto proporciona una representación abstracta
de un componente particular dentro de un producto. Un ejemplo de objeto y una clase de objeto tiene atributos (datos),
que proporcionan los servicios (métodos o procedimientos), e implementan comportamientos. Atributos, ejemplos,
clase y direccionamiento del nodo desde (0-63) son direccionados por número.

Existen objetos obligatorios (que tienen todos dispositivos) y objetos opcionales. Los objetos opcionales son aquellos
que moldean el dispositivo de acuerdo con su categoría (llamado perfil) a la que pertenecen, tales como: AC/DC Drive,
lector de código de barras o válvula neumática. Por ser diferentes, cada uno de ellos tendrá también un conjunto
diferente de objetos.

Para mayor información, consulte las especificaciones de DeviceNet en (http://www.odva.org/)

La Capa de Enlace de Datos (Data link layer)

Devicenet utiliza el estándar CAN sobre la capa de enlace de datos. El gasto mínimo requerido por el protocolo CAN
en la Capa Enlace de Datos mejora el trabajo de DeviceNet cuando se trata de mensajes. El marco de
datos DeviceNet utiliza solamente el tipo de estructura de datos del protocolo CAN (entre otros existentes en el
protocolo CAN). El protocolo utiliza un mínimo de banda para transmisión de los mensajes de CIP. El formato de la
estructura de datos DeviceNet se muestra en la figura 1.4

Figura 1.4 - Formato de la estructura de datos

1.2.2 - Modos de Comunicación

El protocolo DeviceNet tiene dos tipos básicos de mensajes, mensaje cíclico I/O y explícito. Cada uno de ellos es
adecuado a un determinado tipo de dato, conforme se describe abajo:

 Cíclic I/O: tipo de telegrama síncrono dedicado al procesamiento de datos prioritarios entre un productor y
uno o más consumidores. Se dividen de acuerdo con el método de intercambio de datos. Los principales
son:
 o Polled: método de comunicación en que el maestro envía un telegrama a cada uno de su lista
de esclavos (scan list). Así mimo, en cuanto reciba la solicitud, el esclavo responde rápidamente
a la solicitud del maestro. Este proceso es repetido hasta que todos sean consultados, reiniciando
el ciclo.
o Bit-strobe: método de comunicación donde el maestro envía un telegrama por la red con 8 bytes
de datos. Cada bit de estos 8 bytes representa un esclavo que, se direcciona y responde de
acuerdo con lo programado.
o Cambio de Estado: método de comunicación donde el intercambio de datos entre el maestro y
esclavo que ocurre cuando hubo cambios en los valores monitoreados/controlados, hasta un
cierto límite de tiempo. Cuando este límite es alcanzado, la transmisión y recepción ocurren,
incluso sin alteraciones. La configuración de esta variable de tiempo es hecha en el programa de
configuración de la red.
o Cíclico: otro método de comunicación muy semejante al anterior. La única diferencia está en la
producción y consumo de mensajes. En este tipo, todo el intercambio de datos ocurre en
intervalos regulares de tiempo, independiente de ser alterados o no. Este periodo también es
ajustado en el software de configuración de la red.
 Mensaje Explícito: tipo de telegrama de uso general y no prioritario. Utilizado principalmente en tareas
asíncronas tales como parametrización y configuración del equipo.

1.2.3 - Archivo de Configuración

Todo nodo DeviceNet tiene un archivo de configuración asociado, llamado EDS (Electronic Data Sheet). Este archivo
contiene informaciones importantes sobre el funcionamiento del dispositivo y debe ser registrado en el software de
configuración de la red.

1.3 - Capa Física y Medio de Transmisión

DeviceNet usa una topología de red del tipo bus principal/derivación que permite que tanto para el cableado de la
señal como el de la alimentación estén presentes en el mismo cable. Esta alimentación, es suministrada por una fuente
conectada directamente en la red, y posee las siguientes características:

 24Vdc;
 Salida DC aislada de la entrada AC;
 Capacidad de corriente compatible con los equipos instalados.
 El tamaño total de la red varía de acuerdo con la velocidad de transmisión (125,250, 500Kbps)

Consulte también el documento “DeviceNet Cable System – Manual de Planeación e Instalación Manual - para más
información sobre la instalación de la red DeviceNet visite http://www.odva.org/”

1.3.1 - Topología de la red

Las especificaciones de DeviceNet definen la topología y los componentes admisibles. La variedad de topologías
posibles se muestra en la figura siguiente.
Figura 1.5 - Topologías posibles con la red DeviceNet

La especificación también trata del sistema de aterrizamiento, mezcla entre el cable grueso y delgado (thick ythin),
terminadores, y energía de alimentación.

La topología básica con derivación Principal (“trunkline-dropline”) utiliza 1 cable (2 pares trenzados separados para
alimentación y señal). El cable grueso (thick) o delgado (thin) puede ser usado para líneas principales o verticales. La
distancia entre los extremos de la red varía con la velocidad de datos y la longitud del cable.

VELOCIDAD DE DATOS
125 Kbps 250 Kbps 500 Kbps

Longitud del Bus principal con cable grueso (“thick-trunk”) 500 m 250 m 100 m

Longitud del Bus principal con cable delgado (“thin-trunk”) 100 m 100 m 100 m

Longitud máxima para 1 derivación del bus principal (“maximum-

6m 6m 6m
drop”)

Longitud de las derivaciones agregadas al bus

156 m 78 m 39 m
principal (“cumulative-drop”)

1.3.2 - Cables

Hay 4 tipos de cables estandarizados: el grueso, mediano, delgado y plano. El más común o usado es el cable grueso
para el bus y el cable fino para las derivaciones.
Figura 3.66 - Anatomia dos cabos padrão DeviceNet

Los cables DeviceNet más usados (delgado y grueso) tienen 5 conductores identificados y utilizados de acuerdo con
la siguiente tabla:

Color del
Señal Cable Cable chato
cable
redondo

Blanco CAN_H Sinal DN Sinal DN

Azul CAN_L Sinal DN Sinal DN

Alambre Dreno Protección No usado

desnudo

Negro V- Alimentación Alimentación

Rojo V+ Alimentación Alimentación

Tabla 1 - Esquema de colores de los cables DeviceNet

Figura 3.67 - Vista dos componentes do cabo padrão DeviceNet

Los Puntos de alimentación (“Power Taps”) que se pueden añadir en cualquier punto de la red haciendo posible la
redundancia de la alimentación en la red. La corriente en la “Línea principal” es de 8 amperios (con cable grueso
“thick”). En el cable tipo “delgado” la corriente máxima es de 3 amperios. Una opción opto-aislada del proyecto permite
dispositivos energizados externamente (por ej.: el inicio de los conductores AC y válvulas solenoides) compartiendo
el mismo cable del bus. Otras redes basadas en CAN permiten solamente una única fuente de alimentación para la
red entera.

Los dispositivos pueden ser alimentados directamente de la rede y comunicarse con el mismo cable. Los nodos pueden
ser removidos o insertados en la red sin desconectar la red.

1.3.3 - Conectores

Hay tres tipos básicos de conectores: abierto, mini-cerrado y micro-cerrado. El uso de uno o de otro depende de la
aplicación y de las características del equipo o de la conexión que debe ser hecha. Veja en las figuras siguientes la
codificación de los hilos en cada tipo.
Figura 3.67 - Conector aberto (open style)

Figura 3.68 - Conector mini-cerrado Figura 3.69 - Conector micro-cerrado

1.3.4 - Terminadores de la red

Los terminadores en la rede DeviceNet ayudan a minimizar las reflexiones en la comunicación y son esenciales para
el funcionamiento de la red. Los resistores de terminación (121W, 1%, ¼ W) deben ser colocados en los extremos del
bus, entre los hilos CAN_H y CAN_L (blanco y azul).

 No coloque el terminador dentro de un equipo o en el conector porque al ser movido también mueve el
terminador causando una falla general en la red. Deje los terminadores siempre independientes y aislé los
extremos del bus, de preferencia dentro de las cajas protectoras o cajas de paso.

 Para verificar si los terminadores están presentes en la red, mida la resistencia entre los hilos CAN_H y
CAN_L (blanco y azul) con la red desenergizada: la resistencia medida debe estar entre 50 y 60 Ohms.
 Figura 3.70 – Conexión de los resistores de terminación

1.3.5 - Derivadores “TAPS”

Existen varios tipos de derivadores “TAPS” que pueden ser conectados en una red del tipo DeviceNet. Estos
derivadores permiten combinar varios elementos de la red. Se clasifican como:

1.3.5.1 - Derivación en T "T-Port TAP"

El derivador “T-Port” conecta un dispositivo simple o una línea de
derivación “línea caída” a través de un conector tipo conexión rápida.

1.3.5.2 - Derivación de dispositivo "Device-Port"

“DevicePort” son componentes sellados que conectan al “Bus de la
línea” vía “línea caída” a través de conectores de desconexión rápida
solamente dispositivos compatibles a la red DeviceNet.
Existen DevicePort para conectar 4 u 8 dispositivos.
1.3.5.3 - Derivação tipo box “DeviceBox”
“DeviceBox” son elementos pasivos que se conectan directamente a los
dispositivos DeviceNet en “Trunk Line” a través de conexiones de
terminales para hasta 8 nodos. Ellos poseen tapa removible sellada que
permite montaje sobre la máquina o fábrica.

1.3.5.4 - Derivación de Alimentación “PowerTap”

El “PowerTap” posee protección de sobre corriente para el cable tipo
“thick” (grueso). Con protección de diodo y es posible utilizar varios
“PowerTaps” permitiendo así mismo el uso de varias fuentes de
alimentación.

1.3.6 - Leds Indicadores

Aunque un producto DeviceNet no necesite tener indicadores, si este producto posee indicadores, deben cumplir con
las Especificaciones de DeviceNet. Es recomendado un Indicador de Estado del Módulo “Estado del Módulo” y
un Indicador de Estado de la Red “Estado de la Red”, o una combinación de los ambos es recomendable.

El(s) indicador(s) consiste en un Led bicolor (verde/rojo) que puede tener combinaciones de On/Off y señales de
parpadeo. El Led de Estado del Módulo “Module Status” indica si el dispositivo tiene alimentación y está operando
adecuadamente. El Led de Estado de la Rede “Network Status” indica el estado del enlace de comunicación.

1. 3. INTRODUCCION.DeviceNet es una red de comunicación abierta diseñadapara

conectar dispositivos de planta tales comodetectores (sensores), actuadores
(variadores develocidad) e interfaces de operador simples.
2. 4. INTRODUCCION.
3. 5. ESTANDAR Y/O NORMA.• La red DeviceNet está basada en el Modelo
deReferencia OSI, estándar ISO/IEC 7498, que otorga unanaturaleza jerárquica a la
red estructurándola en 7capas.
4. 6. • DeviceNet se compone de tres estándaresinternacionales. Pero dado que el
protocolo CAN (ISO11898) está contenido dentro del Volumen 3 de CIP,DeviceNet
queda totalmente definida por el protocoloCIP en sus Volúmenes 1 y 3, o que es lo
mismo que losestándares internacionales IEC 61158 e IEC
62026respectivamente.ESTANDAR Y/O NORMA.
5. 7. ARQUITECTURA DE RED.
6. 8. ARQUITECTURA DE RED.Línea TroncalLínea DerivaciónNodoResistencia
Terminadora
7. 9. NIVEL DE RED.Rockwell Automation ofrece unaarquitectura de red abierta de
tresniveles que proporciona lacomunicación sin interrupciones.Incluye redes de
información, redesde control y redes de dispositivos.La red DeviceNet se
ajustafácilmente a esta arquitectura en elnivel de dispositivos, lo cual facilitala adición
de productos DeviceNet aun sistema de control existente. Sepresenta como una
norma de redglobal para los dispositivos simplesde la gama baja que complementeotra
red de nivel de dispositivos
8. 10. CAPA FÍSICA.1. MEDIOS FÍSICOS.La red DiveceNet utiliza una topología de red
tipo TrunkLine-DropLine (Troncal/Derivación), que permite señal yalimentación
presentes en un mismo cable.
9. 11. • La red puede contenerhasta 64dispositivos,direccionados de 0 a63. Cualquier de
estaspuede ser utilizada. Nohay restricción, sinembargo se debe evitarel 63, pues este
sepuede utilizar para finesde comisión.• Los elementos de una red DeviceNet, vienen
con ladirección 63 por defecto, esta debe de ser cambiadaantes de ingresarlo a la red
para evitar duplicacion dedirecciones.CAPA FÍSICA.
10. 12. 1. MEDIOS FÍSICOS.CAPA FÍSICA.
11. 13. 1.1. Medio físico plano KwikLink.• cable plano de 4 hilos.• ofrecer hasta 50% de
ahorro en costos de instalación.• permite añadir nodos a la red de manera rápida y
fácil, sincortar la línea troncal.CAPA FÍSICA.
12. 14. 1.1. Medio físico plano KwikLink.• Codificación física para asegurar un
correctoalineamiento de la conexión.• Clase 1: puede soportar hasta 8 A.• Clase 2:
puede soportar hasta 4 A.CAPA FÍSICA.
13. 15. 1.2. Medio físico redondo cable troncal grueso (Round Thick).• Permite la máxima
distancia de la línea troncal y es laconfiguración del sistema DeviceNet original.CAPA
FÍSICA.
14. 16. 1.3. Medio físico redondo cable troncal delgado (RoundThin).• Reduce la longitud
máxima de la línea troncal, peropermite unainstalación más compacta y económica
para algunasinstalacionesCAPA FÍSICA.
15. 17. 2. Fuente de alimentación.•24 Vdc.•Salida DC aislada de la entrada
AC.•Capacidad de corriente compatible conlos equipos instalados.3. Resistencias
terminadoras.•Para que un nodo pueda leercorrectamente el nivel del bus,
esimportante evitar las reflexiones . En lared DeviceNet para evitar reflexiones
serecomienda instalar resistenciasterminadoras y presentan las
siguientescaracteristicas.• 121 ohms.• 0,25 W.• 1% de tolerancia.CAPA FÍSICA.
16. 18. CAPA DE ENLACE.• La capa de datos esta conformada por la especificacionCAN,
que define dos estados posibles: Estado dominante (nivel cero logico). Estado
recesivo (nivel uno logico).Niveles de voltaje definidos para la señal CAN
enDeviceNetA = + 3.5 VDC to +4.0 VDC (Estado Dominante)B = +2.5 VDC to +3.0
VDC (Estado Recesivo)C = +1.5 VDC to +2.0 VDC (Estado Dominante)
17. 19. • Tecnica de acceso al medio.DeviceNet utiliza el CSMA/NBA para acceder el
mediofísico. Esto significa que un nodo, antes de transmitir, debeverificar que el canal
este libreCSMA/NBA : Acceso al Medio por Detección dePortadora/Arbitraje de Bit-
inteligente no destructivo.CAPA DE ENLACE.
18. 20. Si mas de un nodo accede a la red simultáneamente, unmecanismo basado en
prioridad de mensaje entrará enacción para decidir cual de ellos tendrá prioridad sobre
elotro. Este mecanismo es no destructivo, o sea, el mensajees preservado.• Arbitraje
del bus.Cada vez que el bus está libre, cualquier unidad (nodo)puede comenzar a
transmitir un mensaje. Si 2 o másunidades comienzan a transmitir un mensaje en el
mismomomento, el conflicto por el acceso al bus es resuelto porel mecanismo de bit-
wise arbitration (o arbitraje de bitinteligente) usando el IDENTIFIER (o
identificador),contenido en la trama CAN.CAPA DE ENLACE.
19. 21. • Trama de DeviceNet.DeviceNet solo utiliza la trama de datos, de los cuatro
tiposde telegramas definidos por el protocolo CAN.Todos los receptores en una red
CAN sincronizan latransición del estado recesivo a dominante con un bitStart of
Frame. El identificador y el RTR (RemoteTransmission Request - not used by
DeviceNet) formanel Arbitration Field.CAPA DE ENLACE.
20. 22. • Start of frame: Inicio de la trama.CAPA DE ENLACE.
21. 23. • Arbitration Field: Campo de arbitraje. Identifier. RTR Bit.CAPA DE ENLACE.
22. 24. • Control Field: Campo de Control. Data-Length-Code: Codigo de Longitud de
Dato.CAPA DE ENLACE.
23. 25. • Control Field: Campo de Control. Data-Length-Code: Codigo de Longitud de
Dato.CAPA DE ENLACE.
24. 26. • Data Field: Campo de Dato.CAPA DE ENLACE.
25. 27. • CRC Field: Campo CRC. CRC Secuence. CRC Delimiter.CAPA DE ENLACE.
26. 28. • ACK Field : Campo de ACK. ACK Slot: Ranura ACK. ACK Delimiter:
Delimitador ACK.CAPA DE ENLACE.
27. 29. • End of frame: Fin de la trama.Consiste en una secuencia de 7 bits
recesivos.CAPA DE ENLACE.
28. 30. MODOS DE COMUNICACION.• DeviceNet cuenta con dos tipos basicos de
mensajes. Mensajes I/O: telegrama síncrono dedicado adesplazamiento de datos
prioritarios. Explicit: telegrama de uso general y no prioritario.Utilizado principalmente
en tareas asíncronas talescomo parametrización y configuración del equipo.
29. 31. • Metodos de cambio de datos para mensajes I/O.Polled: método decomunicación
en que elmaestro envía un telegrama acada uno de los esclavos desu lista (scan list).
el esclavorecibe y respondeprontamente la solicitud delmaestro. Este proceso
esrepetido hasta que todos seanconsultados, reiniciando elciclo.MODOS DE
COMUNICACION.
30. 32. Bit-strobe: método decomunicación de donde elmaestro envía para la redeun
telegrama conteniendo8 bytes de datos. Cada bitde estos 8 bytesrepresentan un
esclavoque, se direccionado,responde de acuerdo conel programado.MODOS DE
COMUNICACION.
31. 33. Change of state: método de comunicación donde elcambio de datos entre maestro
y esclavo ocurreapenas cuando hay cambio en los valoresmonitoreados/controlados,
hasta un cierto limite detiempo.Cyclic: En este tipo, todo cambio de datos ocurre
enintervalos regulares de tiempo, independiente de habersido alterados o no. Este
periodo también es ajustadoen el software de configuración de red.MODOS DE
COMUNICACION.
32. 34. Esto puede ser llevado a caboa través de un Cambio deEstado o por medio de
unCiclo. En el primer caso, laConexión I/O COS reconoceque el dato del Objeto
deAplicación indicado por elProduced_Connection_Path (oCamino de
ConexiónProducido) ha cambiado. En elsegundo caso, un tiempo de laConexión I/O
Cyclic expira yentonces dispara (trigger) latransferencia de mensaje delos últimos
datos del Objeto deAplicación.MODOS DE COMUNICACION.
33. 35. MODOS DE COMUNICACIÓN.Modelo de RelaciónLa red permite que los
dispositivos conectados a la mismase puedan enlazar como maestro/esclavo
(Master/Slave),entre pares (Peer-to-Peer) es decir de igual a igual, y
comoproductor/consumidor.Este último modo de comunicación es un
modelorecientemente desarrollado para las pistas decomunicación más sofisticadas,
como FF Fieldbus yControlNet.
34. 36. ACCESORIOS
35. 37. TAPS.Conecta una línea de derivacion con lalínea troncal.Permite la conexión de
hasta 8dispositivos ( o nodos), directamente a lalínea troncal.Dispositivo de
acoplamiento pasivo usadopara limitar la corriente del cable troncal.Através de este se
conecta la fuente de 24VDC que alimenta la red.
36. 38. Toma multipuertos pasiva para hasta8 dispositivos (o nodos)TAPS.Para conectar
cables de derivacióna la línea troncal por medio deborneras.
37. 39. TAPS.Conectores con aislamiento desplazable,para uso con kwik Link.Para la
conexión de la red através deparedes del panel (tableros).
38. 40. MODULO ESCANER.
39. 41. MODULO ESCANER.
40. 42. Cables de derivacion sin blindaje de 4 hilospara uso exclusivo en sistemas kwik
link.Adaptador de canaleta para sistema kwiklink.Conectores pasivos instalables en
campo.Estan dimensionados para uso con cabledelgado DeviceNet.ACOPLADORES.
41.

42.

43. PROFIBUS.
44.

45.
46. La base de la especificación del estándar Profibús fue un proyecto de investigación (1987-
1990) llevado a cabo por los siguientes fabricantes: ABB, AEG, Bosch, Honeywell, Moeller,
Landis & Gyr, Phoenix Contact, Rheinmetall, RMP, Sauter-cumulus, Siemens y cinco
institutos alemanes de investigación.

47. Índice:
48.
49. Profibus
50.
51. Método de Acceso al Medio
52.
53. Topología
54. Medios Físicos y Distancias
55. Protocolo de Transmisión
56. Estándares de comunicación
57. Identificación de los Participantes
58. Archivos GSD
59. Distancias y Velocidades
60. Software de Administración
61. Monitoreo
62.

63. Profibús es una de los buses de campo abiertos que cumple con todos los requerimientos
en un rango muy amplio de aplicaciones. Es también la norma de comunicaciones favorita
en el continente europeo y presume de tener el mayor número de instalaciones operando
en el mundo. Además de ser abierto, no pertenece a ningún fabricante en particular, está
certificado y es a todas luces un producto orientado a satisfacer las necesidades de
 automatización y control de procesos en las próximas décadas. Es abierto, porque permite
que los dispositivos de los diversos fabricantes certificados en este bus se comuniquen entre
ellos sin necesidad de utilizar interfaces. Las principales normalizaciones derivan de los
estándares europeos EN 50170 y DIN 19245.
64.

65. Método de Acceso Al Medio

66. En PROFIBUS, la capa 2

se llama Fiel bus Data Link (FDL). La capa del control de acceso al medio especifica el
procedimiento cuando a una estación se le permite transmitir datos. Ésta se debe asegurar
que solo una estación tiene el derecho a transmitir en un instante dado. El diseño de este
protocolo satisface los dos principales requisitos de la capa MAC:
67. Durante la comunicación entre sistemas maestros, se debe asegurar que cada una de estas
estaciones tiene suficiente tiempo para ejecutar sus tareas de comunicación dentro de un
intervalo de tiempo definido.

La transmisión de datos en tiempo real debe ser tan rápida y sencilla como sea posible para
la comunicación entre un controlador programable y sus dispositivos de I/O (esclavos).
68. Por tanto, éste protocolo incluye el paso de un testigo que se emplea para que las estaciones
maestro se comuniquen entre ellas teniendo el acceso al bus aquella que posea el token (el
paso del token a la siguiente estación del anillo lógico se hace incrementando la dirección
lógica) y el procedimiento maestro-esclavo para comunicarse la estación maestra con sus
esclavos de I/O pudiendo en el intervalo de posesión del testigo enviar o recibir mensajes
a/de sus estaciones pasivas.
69. Este método de acceso permite las siguientes configuraciones:
70. * Sistema maestro-esclavo
* Sistema maestro- maestro (con paso de token)
* Combinación de los dos
71. En la fase de inicio, la tarea de la subcapa MAC de las estaciones activas es detectar la
asignación lógica para establecer el anillo. En la fase de operación las estaciones apagadas
o defectuosas han de quitarse del anillo con la consecuente reordenación de las direcciones
lógicas al igual que cuando se añade una nueva. Además, el control del acceso al bus asegura
que el token sea pasado de una estación a la siguiente según se incrementa la dirección. El
tiempo de posesión del testigo que se le asigna a una estación depende del tiempo de
rotación del testigo que se haya configurado. Además, la detección de los defectos en el
 medio de transmisión así como la detección de errores de dirección o en el paso de los
tokens está incluida en el control de acceso al medio de PROFIBUS.
72. Otra misión importante del nivel 2 es preservar la integridad de los datos. El formato de las
tramas asegura una alta integridad. Todos los mensajes tienen distancia Hamming, HD=4.
Ésto se consigue usando delimitadores especiales de comienzo y final de trama y un bit de
paridad para cada octeto según el estándar internacional IEC 870-5-1.
73. La capa 2 de PROFIBUS permite tanto comunicación punto a punto como multipunto
(Broadcast and Multicast).
74.  La comunicación Broadcast significa que una estación envía un mensaje a todas las
estaciones ya sean maestro o esclavo
75.  En la comunicación Multicast se envía a un grupo determinado de estaciones ya sean
maestro o esclavo.
76. Acceso al Bus
77. Data Link Layer (Capa 2, Modelo ISO/OSI): Descripción del protocolo de acceso al bus
(Médium Acces Control: MAC) incluyendo la seguridad de los datos.
78. Procedimiento que determina en que momento una estación puede enviar datos.
79. ISO: Internacional Organization for Standardization.
80. OSI: Open System Interconection Reference Model. Define los elementos, estructuras y
tareas requeridos para una comunicación y las arregla en 7 capas.
81.
82. El protocolo de acceso al bus es idéntico para los tres perfiles de Profibus.
83. Esto habilita la comunicación transparente entre secciones FMS/DP/PA en una misma red.
84. Debido a que FMS/DP usa el mismo medio físico (RS-485/FO), ellos pueden combinarse en
el mismo cable
85.
86. Acceso al Bus
87. Protocolo de acceso híbrido Paso de testigo (Token Passing) entre los maestros. Master
Slave entre maestros y esclavos.
88. Maestros: Son estaciones activas que pueden tomar el control del bus durante una cantidad
de tiempo limitada (Token - Hold - Time).
89. Esclavos: Los esclavos solo responden cuando son interrogados por el maestro; no controlan
el bus.
90. Topología

91. La topología puede ser simplemente

en forma de bus lineal o en forma de árbol, en el que los repetidores constituyen el nudo
de partida de una expansión del bus.
92. En este caso, la estructura en árbol es puramente una impresión de dibujo, ya que, como se
verá, el PROFIBUS admite una estructura lógica de maestro flotante y una estación activa,
 ejerciendo el papel de maestro, que puede estar físicamente conectada a lo que se pudiera
considerar una expansión del bus. Por tanto, incluso en caso de ramificaciones debe
considerarse como un bus único.
93. El número máximo de nodos conectables a cada tramo del bus, sin necesidad de repetidores
es de 32. A efectos de esta limitación los propios repetidores cuentan como un nodo. El
número máximo de nodos del bus es de 127, de los cuales un máximo de 32 pueden ser
nodos activos.
94.

95. No existe ninguna limitación en cuanto a poder configurar

una estructura con buses anidados (un esclavo puede ser, a su vez, maestro de otro bus de
nivel inferior), aunque deben considerarse como buses independientes, dado que el
protocolo no permite direccionar desde arriba las estaciones de niveles inferiores.
96.

97.
98. Medios Físicos y Distancias
99.
100. La máxima longitud del cable (trenzado y apantallado) depende de la velocidad de
transmisión.
101.
102. Los conductores de fibra óptica se utilizan en
ambientes donde se encuentre una gran interferencia electromagnética, también en
aplicaciones en que se necesita proveer un aislamiento eléctrico perfecto, o en aquellos
otros casos en que se requiere incrementar la máxima distancia del bus sin degradar la
velocidad de transmisión.. Algunos fabricantes también ofrecen acopladores entre RS-485
y fibra óptica

103.
 104.
105.
106. Protocolo de transmisión.
107.
108. PROFIBUS-PA usa las funciones básicas del PROFIBUS DP para la transmisión de
valores de medida y de estado, y las funciones extendidas del mismo para la
parametrización y operación de los dispositivos de campo.
109. Para la transmisión se usa la tecnología de dos cables en concordancia con la norma
IEC 1158-2. Los telegramas son suministrados con límites de comienzo y fin de la
transmisión en el segmento IEC 1158.
110.

111. Estándares de
Comunicación.
112. Profibús cumple con los requerimientos de automatización y control mediante tres
perfiles del protocolo que son compatibles entre sí: Profibús-FMS, Profibús DP y Profibús-
PA.
113.
114. Profibus-FMS, Fiel bus Message Specification, es el perfil de comunicación capaz de
manejar todas las tareas intensivas de transferencia de datos muy comunes en las
comunicaciones industriales, por lo que se le considera la solución universal para la
transferencia de información en el nivel superior y de campo del modelo jerárquico de
automatización.
 115.
116. Es la solución general para tareas de comunicación a nivel de control. Los potentes
servicios FMS abren un amplio rango de aplicaciones y proveen de gran flexibilidad.
117. También puede ser empleado para tareas de comunicación extensa y compleja. Está
concebido para comunicar elementos de campo complejos que dispongan de interface FMS.
118. Se pueden alcanzar velocidades de transmisión de hasta 1,5 Mb/sg. en función del
medio utilizado. Sistema multi maestro.
119.
120. Profibus-DP, Decentralized Periphery

121. Está optimizado para ofrecer

mayor velocidad, eficiencia y bajo costo de conexiones porque fue diseñado
específicamente para establecer la comunicación crítica entre los sistemas de
automatización y los equipos periféricos.
122. Velocidades de comunicación de hasta 12 Mb/sg.
123. Esta versión de Profibus está diseñada especialmente para comunicación entre
sistemas automáticos de control y E/S distribuidos a nivel de campo (periferia distribuida)
124. .
125.
126.
127.
128. Profibus-PA
Process Automation, En Profibus-PA se utiliza la tecnología de transmisión especificada en
IEC 1158-2. Es una transmisión síncrona a 31.2 kbits/seg que satisface requerimientos muy
importantes en las industrias química y petroquímica: seguridad intrínseca y suministro de
energía a los dispositivos a través del bus mediante el simple uso de cable de cobre de dos
hilos. De esta manera, es posible utilizar Profibus en áreas peligrosas.
129. Se pueden utilizar topologías lineales, en árbol y estrella.
130. Perfiles de Profibus
131. En este perfil se definen, de manera independiente al fabricante, los parámetros y
la conducta de los dispositivos de campo típicos, tales como transductores de medición,
posicionadores, válvulas de control, etc.
132.
133. Identificación de Participantes
134. Profibus permite tener dispositivos de distinto comportamiento. Las características
difieren en la disponibilidad de las funciones, ej.: número de señales de E/S y el los mensajes
de
135. diagnósticos, o posibles parámetros del bus tales como velocidad de transferencia
y tiempo de monitorización. Estos parámetros varían individualmente para cada tipo de
dispositivo y de fabricante, y son usualmente documentados en los manuales técnicos. Para
lograr una simple configuración Plug and Play para Profibus es necesaria una hoja en
formato electrónico de las características de comunicación del dispositivo.
136. Una poderosa herramienta de configuración indispensable para este tipo de
configuraciones de redes Profibus. La configuración basada en archivos GSD permite
configurar de manera sencilla dispositivos de diferentes fabricantes.
137.
138. Archivos GSD
139.

140.
141. Las características de comunicación de los dispositivos Profibus son definidas en un
archivo GSD, que debe ser proporcionado por el fabricante del dispositivo.
142. Los archivos GSD expanden las comunicaciones abiertas en el nivel del control del
143. operario. Los archivos GSD pueden ser cargados durante la configuración usando
cualquier
144. moderna herramienta de configuración, siendo el grado de dificultad de esta tarea
dependiente del software de configuración.
145. Los archivos GSD proporcionan una descripción clara y comprensiva de las
características de un tipo de dispositivo en un formato definido de forma precisa, y está
especificado para un tipo concreto de dispositivo.
146. El formato de archivo definido permite la configuración del sistema y es
automáticamente leído al configurar el sistema del bus. Los datos técnico relativos a la
comunicación expresados en el GSD, reducen el tiempo consumido en el proyecto de
ingeniería buscando esta información en los manuales técnicos. Incluso durante la fase de
configuración, la configuración del sistema puede ser chequeada por los posibles errores de
entrada y la consistencia de los datos de entrada en relación al total del sistema.
147.  Especificaciones Generales
148.  Especificaciones relacionadas con el Maestro
149.  Especificaciones relacionadas con el Esclavo
150. Número de identificación.
151.
152. Cada esclavo Profibus y cada maestro Profibus tipo1 debe tener un número de ID.
El maestro requiere de este número para poder identificar el tipo de dispositivo conectado.
El maestro compara el número ID del dispositivo conectado con el número ID especificado
por la herramienta de configuración en los datos de configuración. La transferencia de datos
no comienza hasta que el tipo de dispositivo correcto con la dirección correcta no ha sido
conectado al bus. Esto proporciona un alto grado de seguridad contra configuraciones
erróneas. El número ID depende del tipo de dispositivo, siendo la asignación de este número
reglada por la organización de Profibus. Un especial rango de números ID han sido
reservados para dispositivos de campo PA: 9700H – 977FH. Todos los dispositivos de campo
PA deben tener un número ID dentro de este rango de datos específico. La definición de
este rango concreto de números facilita la interconexión de los dispositivos. Dentro de este
rango las direcciones, como se ha dicho antes, deben asignadas a los dispositivos según su
categoría, por ejemplo la dirección 9760H es reservada para dispositivos de campo PA multi
variables.
153.
154. Distancias y Velocidades

155.
156. Estándar PROFIBUS según EN 50 170 u Método de acceso Paso por testigo con
maestro-esclavo u Velocidad de transmisión 9.6 kbit/s - 12 Mbit/s u Medio de transmisión
eléctrico: cable de dos hilos apantallado óptico: cables de FO (cristal y plástico) sin hilos:
infrarrojos u Máx. nº de nodos 127 u Tamaño de la red eléctrica: máx. 9.6 km (depende de
velocidad) óptica: 150 km (depende de velocidad) u Topologías Bus, árbol, estrella, anillo,
anillo redundante u Aplicaciones Comunicación de proceso, campo o dato.
157.

158.
159.
PROFIBUS, RS 4854 Transmisión asíncrona NRZ según RS 4854
160.  Velocidad desde 9.6 kBit/s hasta 12 MBit/s seleccionable en escalones 4
161.  Cable de par trenzado y apantallado (9,6 Km) o FO (aprox. 150 Km) 432
estaciones por segmento, máx. 127 estaciones permitidas 4
162.  Distancia: 12 MBit/s = 100 m; 1.5MBit/s = 400m; < 187.5kBit/s = 1000 m.
Distancia ampliable mediante repetidores hasta 10 km (caso de cable) 4
163.  Conectores sub-D de 9 pines PROFIBUS PA, IEC 1158-2 4Codificación síncrona
Manchester, 31.25 kBit/s en corriente
164.  Cable de par trenzado apantallado o sin apantallar 4
165.  Distancia hasta 1.900 m por segmento, ampliable mediante repetidores.
166.  Máx . 127 estaciones (sin Enlace DP/PA), 10-32 por segmento (dependiendo de
que sean zonas clasificadas y el consumo)
167.
168. Software de administración

169.
170. Configurador PROFIBUS CX-PROFIBUS Configurador PROFIBUS Herramienta de
configuración avanzada que usa la tecnología FDT/DTM (Field Device Tool and Device Type
Manager)
171. Las características del sistema y la topología de red de PROFIBUS-DP se definen y
configuran en la Unidad Maestra de PROFIBUS/DP de OMRON• Puede realizarse la
configuración de forma remota, a través de otras redes, como Ethernet o Controller Link
172. Se puede usar con todos los maestros de Omron*El paquete del software de
configuración para la Unidad Maestra de PROFIBUS/DP de OMRON se utiliza para definir:
173. La configuración del sistema.
174. Los datos de configuración y parámetros de todas las estaciones esclavas
conectadas.
175. Selecciones globales de comunicación del bus.
176. Todos los datos de configuración se pueden preparar sin conexión y descargarlos de
forma remota. Después de cargar la configuración inicial, se puede usar el paquete de
software para:
177.  Añadir o eliminar unidades o módulos esclavos
178.  Monitorizar el estado del sistema PROFIBUS.
179.  Detección y corrección de errores de comunicación
180.  Diagnóstico del bus.
181.  No existen otros paquetes software de propósito general de PROFIBUS/DP que
permitan realizar estas funciones.
182.
183. Monitoreo
184. La cantidad de informaciones de entrada y salida (I/O) depende del tipo de
dispositivo, permitiéndose hasta 244 bytes de entrada y 244 bytes de salida.
185. La transmisión de datos del
DPM1 a los esclavos ejecutase automáticamente por el DPM1 y divide en tres etapas:
parametrización, configuración y transferencia de datos.
186. Seguridad y confiabilidad son indispensables para adicionarse al PROFIBUS-DP las
funciones de protección en contra errores de parametrización o fallo del equipo de
transmisión. Para tanto, el monitoreo es implementado tanto en el amo DP cuanto en los
esclavos, cual monitoreo de tiempo especificado en la configuración.
187. El Amo DPM1 monitorea la transmisión de datos de los esclavos con el Data Control
Timer. Utilizase un contador de tiempo para cada dispositivo. El contador expira cuando
ocurre una transmisión de datos incorrecta durante el monitoreo y el usuario es informado
a respecto. Si la reacción automática a un error (Auto Clear = true) esté habilitada, el amo
DPM1 encierra su estado de OPERACIÓN, protegiendo todas las salidas de esclavos y
pasando al estado “CLEAR” (apagar o limpiar). El esclavo usa el “watchdog timer” (contador
vigilante) para detectar fallos en el amo o en la linea de transmisión. Si no ocurrir ninguna
comunicación dentro de este periodo, el esclavo pondrá sus salidas automaticamente en el
estado de seguridad (fail safe state).

188. Conclusión
189.
190. Actualmente se encuentra en un mundo de Globalización y con mucha más razón
las industrias buscan una mayor automatización dentro de los procesos internos, ahora, con
las redes industriales que facilitan la comunicación entre participantes del proceso es más
simple el desarrollo, puesto que la disponibilidad de comunicación es mayor entre ellos y
mas simplificada, menos robusta y más rápida, nos ofrecen también diferentes opciones
visuales para trabajar y los software de administración facilitan la claridad del mensaje. Las
redes industriales iran innovándose tanto como la industria lo exija.
191. La única inconveniencia y al mismo tiempo ventaja, es que, es necesario contar cada
vez con personal más capacitados y así evitar imprevistos y fallas ocurridas por el mal
conocimiento de los elementos. Paso a apaso seguirá la innovación dentro de la industria.
192.
193.
194.
195.
