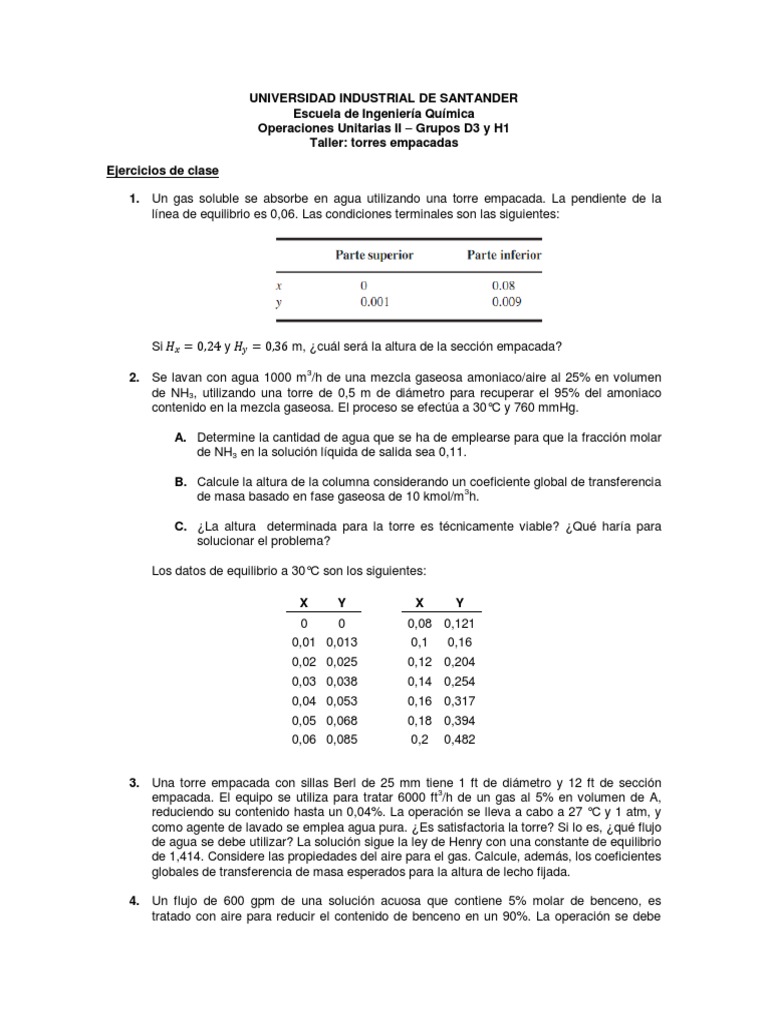

UNIVERSIDAD INDUSTRIAL DE SANTANDER

Escuela de Ingeniería Química

Operaciones Unitarias II – Grupos D3 y H1
Taller: torres empacadas

Ejercicios de clase

1. Un gas soluble se absorbe en agua utilizando una torre empacada. La pendiente de la

línea de equilibrio es 0,06. Las condiciones terminales son las siguientes:

Si y m, ¿cuál será la altura de la sección empacada?

3
2. Se lavan con agua 1000 m /h de una mezcla gaseosa amoniaco/aire al 25% en volumen
de NH3, utilizando una torre de 0,5 m de diámetro para recuperar el 95% del amoniaco
contenido en la mezcla gaseosa. El proceso se efectúa a 30°C y 760 mmHg.

A. Determine la cantidad de agua que se ha de emplearse para que la fracción molar

de NH3 en la solución líquida de salida sea 0,11.

B. Calcule la altura de la columna considerando un coeficiente global de transferencia

de masa basado en fase gaseosa de 10 kmol/m 3h.

C. ¿La altura determinada para la torre es técnicamente viable? ¿Qué haría para
solucionar el problema?

Los datos de equilibrio a 30°C son los siguientes:

X Y X Y
0 0 0,08 0,121
0,01 0,013 0,1 0,16
0,02 0,025 0,12 0,204
0,03 0,038 0,14 0,254
0,04 0,053 0,16 0,317
0,05 0,068 0,18 0,394
0,06 0,085 0,2 0,482

3. Una torre empacada con sillas Berl de 25 mm tiene 1 ft de diámetro y 12 ft de sección

3
empacada. El equipo se utiliza para tratar 6000 ft /h de un gas al 5% en volumen de A,
reduciendo su contenido hasta un 0,04%. La operación se lleva a cabo a 27 °C y 1 atm, y
como agente de lavado se emplea agua pura. ¿Es satisfactoria la torre? Si lo es, ¿qué flujo
de agua se debe utilizar? La solución sigue la ley de Henry con una constante de equilibrio
de 1,414. Considere las propiedades del aire para el gas. Calcule, además, los coeficientes
globales de transferencia de masa esperados para la altura de lecho fijada.

4. Un flujo de 600 gpm de una solución acuosa que contiene 5% molar de benceno, es
tratado con aire para reducir el contenido de benceno en un 90%. La operación se debe
 realizar a 25 °C y 2 atm. A estas condiciones, la presión de vapor del benceno es de 95,3
torr. Se propone emplear 1000 scfm de aire a 60 °C y 1 atm. Considerando las condiciones
de flujo, para sillas Intalox de plástico de 2 in se establecen los siguientes coeficientes
locales de transferencia:

A. ¿Es suficiente el flujo de aire propuesto para lograr la separación? Si no es así, es

posible emplear hasta 1,4 veces la cantidad mínima.

B. Determine la capacidad de la torre.

C. Calcule la altura requerida de lecho empacado.

Trabajo independiente

1. Un gas contiene 7,5% molar de un soluto A, el cual es removido empleando un líquido B.

La operación se lleva a cabo en una torre de 1,2 m de diámetro. El flujo de gas en el fondo
es de 60 kmol/h, utilizando 40 kmol/h de líquido puro. El gas debe salir de la torre al 0,2%
2
de A. Los coeficientes locales de transferencia de masa son 2,05 y 1,75 kmol/m h para la
fase líquida y gaseosa, respectivamente. La pendiente de la línea de equilibrio es 0,63 (en
relaciones molares). Así mismo, el área específica de la sección empacada se estimó en
71 m2/m3. Determine la altura requerida de empaque. Realice los cálculos considerando
tanto la fuerza impulsora en fase gas como en fase líquida. ¿En qué porcentaje debe ser
incrementada la altura del empaque para remover el 99,5% de soluto?

2. El diseño de una planta requiere un absorbedor para recuperar 95% de acetona desde una
corriente de aire utilizando agua como líquido absorbente. El aire que entra contiene 14%
mol de acetona. El absorbedor está provisto de enfriamiento y opera a 80 °F y 1 atm. La
alimentación de agua a la torre contiene 0,02% mol de acetona, abandonando la
columna al 5% molar. El equipo ha de diseñarse para operar al 50% de la velocidad
de inundación. ¿Cuántas libras de agua por hora deben introducirse como alimentación de
la torre, si el flujo de gas, medido a 1 atm y 32 °F, es de 500 ft3/min? ¿Cuántas unidades
de transferencia se necesitan con base en la fuerza impulsora global de la fase gaseosa?
Calcule la capacidad y la altura de la columna. Si la torre se empaca con anillos Raschig
de 1 in, se estima que la altura de una unidad de transferencia de masa es de 2 ft,
aproximadamente. Encuentre el coeficiente de transferencia global basado en fase
gaseosa.

A 80 °F, la presión de vapor de la acetona es 0,33 atm.

3. Una columna de 8 ft de diámetro empacada con 20 ft de monturas Berl de 1,5 in opera con
un flujo de aire a 1,5 atm y 40 °C. La torre, aparentemente, está próxima a la inundación,
pues la caída de presión total es de 24 inH2O. El flujo másico de líquido (agua) es 8,5
veces el del gas. Si la torre se reempaca de nuevo con monturas Intalox de 1,5 in, ¿cuál
sería la caída de presión? Si la caída de presión fuese la misma que con las monturas Berl,
¿cuánto se podrían aumentar las velocidades de flujo de operación?

4. Un absorbedor debe separar 99% del soluto A de una corriente gaseosa que contiene 4%
mol de A. Las soluciones de A en el solvente siguen la ley de Henry, y el aumento de
temperatura del líquido es despreciable. Calcule NOy para la operación a 1 atm, utilizando
un flujo de líquido libre de soluto 1,5 veces el valor mínimo. Para la misma velocidad de
líquido, evalúe el efecto de la presión sobre el número de unidades de transferencia de
masa. Suponga presiones de operación de 2 y 4 atm.
5. Una columna empacada se utiliza para remover tolueno a partir de agua por desorción con
aire. El agua contiene 600 ppm de tolueno (en peso), y la concentración debe ser reducida
a 2 ppm. La columna operará a 20 °C y una presión media de 1,1 atm. La relación de
equilibrio es:

Donde, está dada en atmósferas. Calcule la velocidad mínima del aire para un flujo de
agua de 100 L/min. Dimensione el equipo operando a 2 veces el flujo mínimo de gas.
Considere que y m. Debe elegir el tipo de empaque a utilizar.

6. Una corriente gaseosa contiene un 2% molar de amoniaco (propiedades del aire). El gas
es lavado con una solución acuosa de ácido sulfúrico. La corriente de alimentación es de
92 kmol/h y se emplean 2,2 moles de líquido por mol de gas. Se dispone de una torre de 1
m de diámetro y 3 m de lecho empacado con elementos plásticos de 25 mm. La altura de
una unidad de transferencia de masa basada en fase gaseosa está dada por la siguiente
ecuación:

Donde, y deben evaluarse en kmol/m 2h para obtener en m. Si la concentración de

amoniaco debe ser reducida a 10 ppm, ¿es posible utilizar la columna disponible? El factor
de absorción se estima en 1,3.

7. Se requiere remover el 97% de un soluto de una corriente de gas al 8% en volumen. El

flujo de alimentación es de 100 kmol/h. La columna está equipada con 10 unidades de
transferencia de masa. De los dos solventes que se exponen a continuación, ¿cuál
escogería?

Solvente Costo (US$/kg)

A 130 1,5 30
B 200 2,5 50

La pendiente de equilibrio está referida a relaciones molares.

8. Diseñe una torre empacada para tratar 40000 ft3/h de una corriente de aire que contiene
20% molar de SO2 a 70 °C y 1,5 atm. El 96% del SO2 debe ser removido empleando agua
pura (30% más del mínimo). Se propone operar la columna al 60% de inundación. Para
anillos Raschig de 1,5 in, se tienen los siguientes coeficientes locales:

Donde, y deben evaluarse en lb/ft2h. La constante de Henry es de 34649 mmHg.

9. Vapor de benceno presente en un gas de caldera, se va a eliminar empleando un aceite de

lavado. Después, la solución benceno/aceite se va a calentar a 125 °C y recuperar en una
torre de platos, utilizando vapor de agua como medio de lavado.

Absorbedor

La concentración de benceno en el gas entrante es de 1% molar. La torre opera a 800

3 3
mmHg, alimentando 2 m de aceite por 1000 m de gas, medido a condiciones estándar.
3
La densidad del aceite es de 880 kg/m y su peso molecular es de 260. La constante de
 Henry a 20 °C es de 0,095; y 0,130 a 27 °C. La columna cuenta con 5 unidades globales
de transferencia de masa, basadas en fase gaseosa.

Stripper

Opera a 1 atm y el vapor se alimenta a 125 °C. La constante de Henry a tales condiciones
es de 3,08. El número de etapas ideales es igual a 5.

A. En invierno, el aceite se enfría a 20 °C, temperatura a la cual opera el absorbedor.

En estas condiciones, 72 kg de vapor son empleados en el lavado por 1000 m 3 de
gas a condiciones estándar. Calcule el porcentaje de recuperación de benceno.

B. En verano, el aceite se enfría solo a 27 °C, temperatura a la cual opera el

absorbedor. ¿Qué flujo de vapor se requiere para mantener el mismo porcentaje
de recuperación de benceno que en invierno?

C. Si el flujo de vapor en verano se aumenta un 20% sobre el valor del invierno, ¿qué
porcentaje de recuperación de benceno se esperaría?

10. El 99% del ácido sulfhídrico debe ser removido de una corriente de refinería al 3,5% molar.
El gas se lava con una solución básica acuosa. Se emplea una columna de 1,5 m de
diámetro, que opera a 25 °C y 1 atm. El gas se alimenta a 45 kmol/m 2h. La solución
acuosa deja la torre con un contenido de 0,015 moles de H2S por mol libre de líquido. La
pendiente de la línea de equilibrio es 1,95 y el coeficiente global de transferencia basado
en fase gaseosa es 130 kmol/m3h. ¿Cuántos ft3/h de agua son alimentados a la torre?
Calcule el flujo de soluto por unidad de volumen que se transfiere al líquido en los
extremos de la torre. Determine el número de unidades de transferencia de masa y la
altura de la torre. Si la torre opera al 70% de inundación, ¿será posible deducir el tipo de
empaque utilizado en el lecho? Considere propiedades del aire para el gas.
