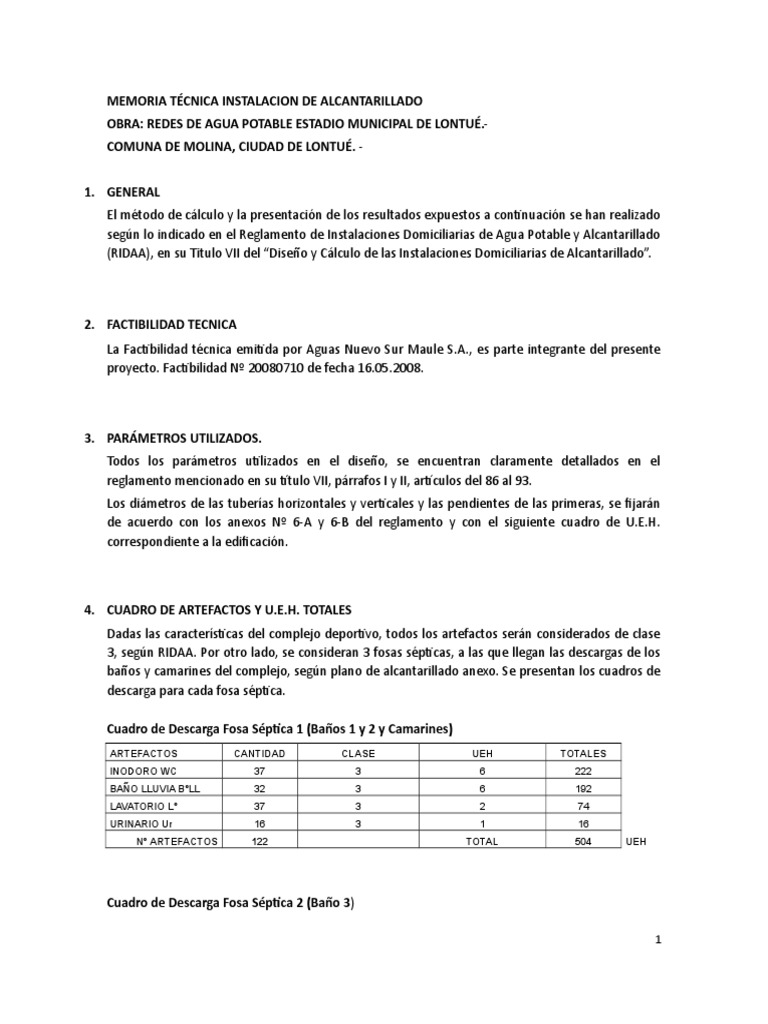

MEMORIA TÉCNICA INSTALACION DE ALCANTARILLADO

OBRA: REDES DE AGUA POTABLE ESTADIO MUNICIPAL DE LONTUÉ.-

COMUNA DE MOLINA, CIUDAD DE LONTUÉ. -

1. GENERAL
El método de cálculo y la presentación de los resultados expuestos a continuación se han realizado
según lo indicado en el Reglamento de Instalaciones Domiciliarias de Agua Potable y Alcantarillado
(RIDAA), en su Titulo VII del “Diseño y Cálculo de las Instalaciones Domiciliarias de Alcantarillado”.

2. FACTIBILIDAD TECNICA
La Factibilidad técnica emitida por Aguas Nuevo Sur Maule S.A., es parte integrante del presente
proyecto. Factibilidad Nº 20080710 de fecha 16.05.2008.

3. PARÁMETROS UTILIZADOS.
Todos los parámetros utilizados en el diseño, se encuentran claramente detallados en el
reglamento mencionado en su título VII, párrafos I y II, artículos del 86 al 93.
Los diámetros de las tuberías horizontales y verticales y las pendientes de las primeras, se fijarán
de acuerdo con los anexos Nº 6-A y 6-B del reglamento y con el siguiente cuadro de U.E.H.
correspondiente a la edificación.

4. CUADRO DE ARTEFACTOS Y U.E.H. TOTALES

Dadas las características del complejo deportivo, todos los artefactos serán considerados de clase
3, según RIDAA. Por otro lado, se consideran 3 fosas sépticas, a las que llegan las descargas de los
baños y camarines del complejo, según plano de alcantarillado anexo. Se presentan los cuadros de
descarga para cada fosa séptica.

Cuadro de Descarga Fosa Séptica 1 (Baños 1 y 2 y Camarines)

ARTEFACTOS CANTIDAD CLASE UEH TOTALES
INODORO WC 37 3 6 222
BAÑO LLUVIA B°LL 32 3 6 192
LAVATORIO L° 37 3 2 74
URINARIO Ur 16 3 1 16
N° ARTEFACTOS 122 TOTAL 504 UEH

Cuadro de Descarga Fosa Séptica 2 (Baño 3)

1
 ARTEFACTOS CANTIDAD CLASE UEH TOTALES
INODORO WC 9 3 6 54
BAÑO LLUVIA B°LL 0 3 6 0
LAVATORIO L° 9 3 2 18
URINARIO Ur 4 3 1 4
N° ARTEFACTOS 22 TOTAL 76 UEH

Cuadro de Descarga Fosa Séptica 3 (Baño 4)

ARTEFACTOS CANTIDAD CLASE UEH TOTALES
INODORO WC 8 3 6 48
BAÑO LLUVIA B°LL 0 3 6 0
LAVATORIO L° 8 3 2 16
URINARIO Ur 4 3 1 4
N° ARTEFACTOS 20 TOTAL 68 UEH

5. CAPACIDAD DE TUBERÍAS PRINCIPALES

A continuación, se presenta una tabla con la capacidad de las tuberías principales entre cámaras y
las fosas sépticas. Esta capacidad se obtiene de las respectivas tablas que aparecen en RIDAA.

TRAMOS UEH LONGITUD PENDIENTE DIÁMETRO UEH CUMPLE

(M) (%) (MM) MÁX
C1 - C2 68 7,9 1 110 450 SI
C2 - C3 68 8,9 1 110 450 SI
C3 - C4 142 9,7 1 110 450 SI
C4 - C5 174 6,7 1 110 450 SI
C5 - C6 248 13,9 1 110 450 SI
C6 - C7 290 9 1 110 450 SI
C7 - C8 322 6,7 1 110 450 SI
C8 - C9 354 9,7 1 110 450 SI
C9 - C11 428 29,2 1 110 450 SI
C10 - C11 76 7,9 3 110 780 SI
C11 - FS1 504 1,0 2 110 630 SI
C12 - FS2 76 0,9 3 110 780 SI
C13 - FS3 68 0,9 3 110 450 SI

C: Cámaras
FS: Fosas Sépticas

6. MANUAL DE USO DE LA FOSA SÉPTICA

Conservación:
2
 El sistema de eliminación de aguas residuales comienza en la cámara interceptora de grasas (CIG)
de la vivienda y el lavavajillas de baño del camping, respectivamente, sigue en la cámara
domiciliaria, pasa a la fosa séptica y termina en el sistema de pozo absorbente. En estos sistemas
se deberá tener especial cuidado en los siguientes puntos:
• No evacuar al sistema de alcantarillado elementos distintos a papel higiénico.
• Evitar absolutamente el ingreso de aguas lluvias a las cámaras domiciliarias u otros puntos del
sistema de aguas servidas.
• Mantener en perfecto estado de funcionamiento las tapas de las cámaras, reemplazando de
inmediato aquellas que se encuentren rotas o fracturadas.
• No botar al sistema de aguas servidas grasas directamente. Eliminar éstas a la basura.
• La fosa séptica debe ser limpiada una vez al año, y se tendrá la precaución de evitar retirar la
costra sobrenadante que se haya formado.
• En cualquier caso la fosa séptica debe ser inspeccionada al menos una vez al mes.
 La fosa séptica puede limpiarse mecánicamente por medio de camiones especiales, los que
introducen una manguera por la tapa y succionan su contenido a eliminar.
 La fosa séptica debe ubicarse en un sitio que permita realizar su limpieza en forma sencilla. El
lugar seleccionado no debe quedar ubicado en zonas de tránsito vehicular.
 Se señalará la ubicación de la fosa mediante cercos y que estos no sean retirados para evitar que
por descuido pueda llegar a aplicarse peso en su superficie, como por ejemplo acopiando maderas.
 No se deben plantar árboles cerca de la fosa ya que sus raíces pueden romper o remover las
tuberías del sistema de eliminación de aguas residuales.
 En ningún caso se pueden verter al sistema de alcantarillado, por los artefactos u otra forma,
materiales como papeles, trapos, maderas, o cualquier otro tipo de líquido que no sea aguas grises
y negras, ya que la fosa no funcionará correctamente.

7. DIMENSIONAMIENTO FOSA SÉPTICA Y DREN ABSORBENTE.

Alcantarillado de Aguas Servidas:
Para la evacuación de aguas servidas de la planta, se considera la construcción de un sistema
particular, formado por una fosa séptica y posteriormente los líquidos efluentes se infiltran al
subsuelo mediante un tendido de drenes.

Cálculo de Fosa Séptica 1:

Para el cálculo del volumen de la fosa séptica, se utiliza la siguiente fórmula:
V = N * (D * T + 100 * Lf)
Donde:
V : Volumen de la fosa séptica (Lt)
N : Número de habitantes servidos
D : Dotación de aguas servidas (Lt/hab/día)
Lf : Contribución de Lodos

3
T : Período de Retención
Contribución camarines y baños:
De acuerdo a las características de la instalación, se puede dimensionar el número de habitantes o
usuarios del siguiente modo:
N = 32 hab
D = 250 Lt/hab/día
Lf= 0,3 Lt/hab
T = 1 día
V = 32 x ( 250 x 1 + 100 x 0,3 ) = 8.960 Lts
Se utilizará, entonces, una fosa séptica de 9.000 lts útiles.

Cálculo de Fosas Sépticas 2 y 3:

Para el cálculo del volumen de cada fosa séptica, se utiliza la siguiente fórmula:
V = N * (D * T + 100 * Lf)
Donde:
V : Volumen de la fosa séptica (Lt)
N : Número de habitantes servidos
D : Dotación de aguas servidas (Lt/hab/día)
Lf : Contribución de Lodos
T : Período de Retención
Contribución camarines y baños:
De acuerdo a las características de la instalación, se puede dimensionar el número de habitantes o
usuarios del siguiente modo:
N = 8 hab (para cada fosa)
D = 250 Lt/hab/día
Lf= 0,3 Lt/hab
T = 1 día
V = 8 x ( 250 x 1 + 100 x 0,3 ) = 2.240 Lts
Se utilizará, entonces, una fosa séptica de 2.200 lts útiles para cada caso, pues la diferencia es de
menos de un 2 % con el volumen calculado.

Estimación de la Superficie de Drenaje:

Debido a las características de emplazamiento del sistema de alcantarillado y del suelo donde se
instalará la fosa séptica, los residuos líquidos excedentes de la misma se infiltran al sub-suelo por
medio de un sistema de drenes.

4
Se debe considerar un ensayo de absorción a realizar en terreno y estimar así la superficie de
filtración requerida por persona. En forma preliminar, se estima una longitud total de 50 metros
lineales de drenes para la fosa 1 y 20 metros lineales de drenes para las fosas 2 y 3, según se ilustra
en plano adjunto.
