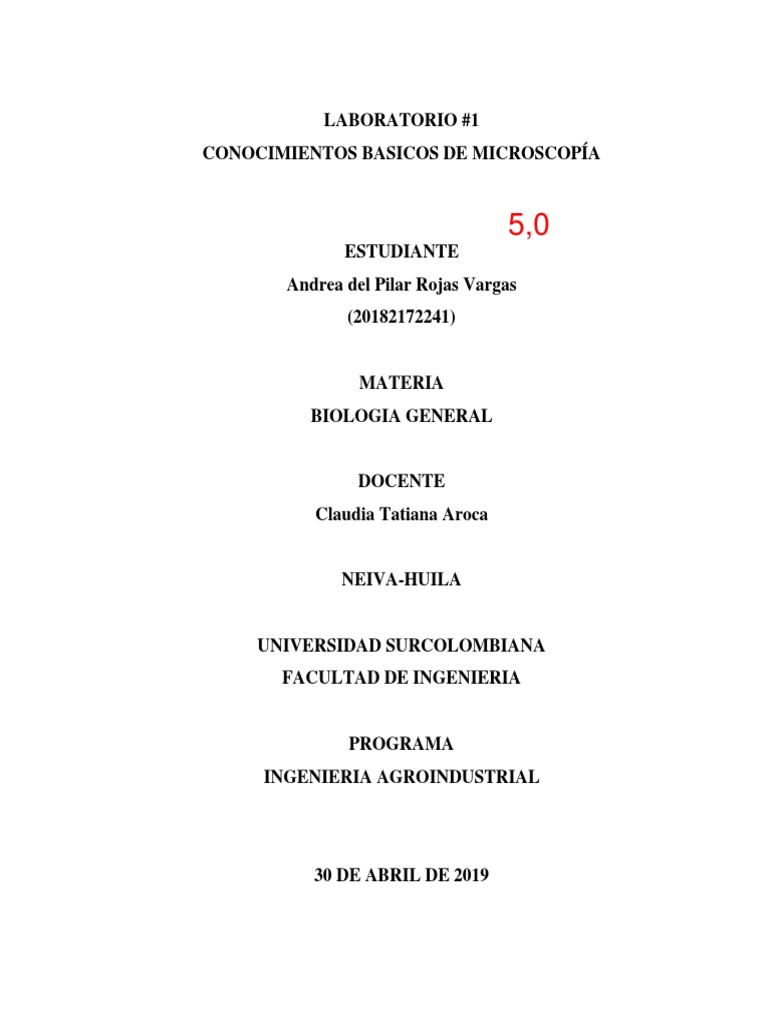

LABORATORIO #1

CONOCIMIENTOS BASICOS DE MICROSCOPÍA

5,0
ESTUDIANTE
Andrea del Pilar Rojas Vargas
(20182172241)

MATERIA
BIOLOGIA GENERAL

DOCENTE
Claudia Tatiana Aroca

NEIVA-HUILA

UNIVERSIDAD SURCOLOMBIANA
FACULTAD DE INGENIERIA

PROGRAMA
INGENIERIA AGROINDUSTRIAL

30 DE ABRIL DE 2019
 1. OBJETIVOS

 Valorar la importancia del microscopio como instrumento básico para el

estudio e investigación en las Ciencias Biológicas.

 Identificar las diferentes partes que constituyen el microscopio y reconocer

las funciones de cada una de ellas.

 Identificar algunas propiedades del microscopio que ayudan al

conocimiento de las Ciencias Biológicas.

 Adquirir habilidad en el uso y manejo correcto del microscopio.

 2. INTRODUCCIÓN

En microscopía óptica, cuando la luz emitida por la fuente luminosa del microscopio
atraviesa el condensador y posteriormente la muestra algunos de los haces cruzan o
rodean el espécimen sin sufrir desviación en su recorrido (luz directa o luz no
desviada). Otros haces luminosos pueden encontrar partes del espécimen y ser
desviados (luz desviada).
Estos dos tipos de luces llegan en diferentes tiempos al sistema de lentes de los
oculares produciendo la combinación de campos claros y oscuros que generan la
imagen.
El tipo de muestra, la longitud de onda de la luz emitida por la fuente y el control en
la cantidad de luz que deja pasar el diafragma son elementos que se conjugan para la
obtención de diferentes planos de enfoque y nitidez del espécimen. Por su parte el
sistema de lentes y la manera de cómo a través de ellos se mueven los haces
luminosos afectan otras propiedades de la imagen como el tamaño, las características
de virtualidad o realidad de la imagen y el diámetro del campo de observación.
En esta práctica los estudiantes reconocerán a fondo las partes que conforman un
microscopio, el uso que debe dársele, sus funciones, su historia y las precauciones
en el momento de manipularle; adicional a esto se podrá ver algunos materiales con
diferentes objetivos tales como: 4x, 10x, 40x.
 3. MARCO TEORICO

 EL MICROSCOPIO: El microscopio óptico es uno de los inventos que ha

marcado un antes y un después en la historia de la ciencia, especialmente en el
campo de la biología y la medicina. Esencialmente se puede definir como un
instrumento que permite observar en un tamaño aumentado elementos que son
imperceptibles a simple vista.
“La palabra microscopio proviene de la combinación de dos palabras griegas:
micrós (pequeño) y scopéo (mirar)”
Existen varios tipos de microscopio, cada uno con diferentes características y
principios de funcionamiento. El microscopio óptico fue el que inauguró la era de
la microscopía en el siglo XVII. Es el tipo más básico de microscopio, su
funcionamiento está basado en un juego de lentes y el uso de luz visible para
aumentar la imagen de una muestra. A continuación podemos ver en más detalle
las partes básicas de un microscopio óptico así como una explicación básica de
su funcionamiento.
 Partes del microscopio óptico

En un microscopio óptico podemos distinguir entre el sistema óptico y el

sistema mecánico.
 El sistema óptico incluye el conjunto de lentes y elementos de
manipulación de la luz necesarios para generar una imagen aumentada.
 El sistema mecánico proporciona el soporte estructural a los anteriores
elementos. La siguiente imagen muestra las partes esenciales del
microscopio.

Dentro del sistema óptico se incluye un foco (también denominado fuente de

luz) que emite rayos de luz dirigidos hacia la muestra. Antes de llegar a la
muestra los rayos atraviesan un condensador, la función del cual es concentrar
los rayos de luz sobre la preparación a observar. Habitualmente el condensador
está acoplado con un diafragma para regular la cantidad de luz incidente. El
siguiente elemento óptico es el objetivo. Esta parte del microscopio consiste
básicamente en un conjunto de lentes que reciben la luz proveniente de la
muestra y permiten aumentar la imagen observada. Por último, el ocular
amplía la imagen proveniente del objetivo y es a través de él que se puede
observar finalmente la muestra.

En cuanto al sistema mecánico hay en primer lugar una base o pie que permite
mantener el microscopio en posición estable. El brazo es la estructura
 principal del microscopio y conecta la base con el sistema óptico. El sistema
mecánico incluye también la platina, es decir, la pieza horizontal donde se
coloca la muestra. La platina no está conectada de forma fija con el brazo sino
que su posición se puede regular mediante los tornillos macro
métrico y micrométrico. El revólver es la parte del microscopio donde están
montados los objetivos, normalmente 3 o 4, y que puede girar para seleccionar
el objetivo deseado. Finalmente, el tubo conecta los objetivos con el ocular.

 Funcionamiento del microscopio óptico

El principio de funcionamiento de un microscopio óptico se basa en la

propiedad de algunos materiales que permiten cambiar la dirección de los
rayos de luz. Esto permite fabricar lentes capaces de hacer converger o divergir
los rayos de luz. Mediante la combinación de estas lentes se puede generar
una imagen aumentada de cualquier objeto. El ejemplo más sencillo sería
utilizar una sola lente, como en el caso de una lupa, para producir una imagen
aumentada de una muestra.

En el caso de un microscopio óptico se genera la imagen aumentada a partir

de distintas lentes. Algunas de ellas montadas en el objetivo del microscopio
y otras en el ocular. En primer lugar las lentes del objetivo generan una imagen
real aumentada de la muestra. Esta imagen real es a continuación ampliada
mediante las lentes del ocular dando lugar a una imagen virtual de tamaño
superior a la muestra original.

El otro elemento esencial para el funcionamiento del microscopio óptico es la

luz. Es por este motivo que los microscopios ópticos vienen equipados con un
foco de luz y un condensador para focalizar un haz de luz hacia la muestra.
 Una vez la luz ha atravesado la muestra, las lentes son las encargadas de
desviar esta luz de forma correcta para generar la imagen aumentada.

 Tipos de microscopio

 Microscopio compuesto: El microscopio compuesto es el tipo elemental

de microscopio óptico. El término compuesto indica que se utilizan dos o
más lentes para obtener la imagen aumentada. Esta denominación se utiliza
en contraposición a la de microscopio simple, que se refiere a los
microscopios que funcionan con una sola lente y que se conocen
comúnmente como lupas.
 Microscopio monocular: El microscopio monocular es aquel que sólo
tiene un ocular y por lo tanto permite observar la muestra solo con un ojo.
Debido a la sencillez de este tipo de microscopio es habitualmente utilizado
por estudiantes o aficionados a la microscopía. Este tipo de microscopio no
resulta cómodo cuando se tienen que analizar muestras durante horas y es
por eso que en ámbitos profesionales se utilizan normalmente microscopios
binoculares.
 Microscopio binocular: El microscopio binocular incluye dos oculares de
modo que es posible utilizar los dos ojos para examinar una muestra. En
los microscopios binoculares la imagen proveniente del objetivo se divide
en dos mediante un prisma óptico.
 Microscopio trinocular: Este tipo de microscopio tiene los dos oculares
necesarios para observar la muestra con los dos ojos e incluye también un
ocular adicional donde se puede conectar una cámara para capturar
imágenes de las observaciones.
 Microscopio digital: El microscopio digital incluye una cámara en lugar
del ocular, esto permite capturar digitalmente la imagen de la muestra. La
imagen digital se puede visualizar en tiempo real en una pantalla o
transmitirla a un ordenador mediante conexión USB.
 Microscopio USB: El microscopio USB es un tipo de microscopio digital
muy sencillo que se ha popularizado en los últimos años debido a su bajo
coste. Los aumentos alcanzables con este tipo de microscopio son bajos en
comparación con el resto de microscopios pero aun así son una herramienta
muy útil para observar objetos cotidianos.
 Microscopio invertido: En el microscopio invertido la posición de la
fuente de luz y el objetivo es la opuesta al microscopio convencional. De
este modo la muestra es iluminada desde arriba y el objetivo se encuentra
 debajo la platina. La principal ventaja del microscopio invertido es que
permite observar los elementos del fondo de un recipiente. Se utiliza
para observar células vivas y tejidos que se mantienen constantemente
hidratados dentro del recipiente.
 Microscopio estereoscópico: Un microscopio estereoscópico es un tipo de
microscopio binocular porque está equipado con dos oculares. Sin
embargo, a diferencia del microscopio binocular convencional donde se ve
exactamente la misma imagen en los dos oculares, en el microscopio
estereoscópico la imagen en cada ocular es distinta. La combinación de las
dos imágenes provenientes de los dos oculares produce el efecto de estar
viendo una imagen en tres dimensiones. Para conseguir este efecto el
microscopio estereoscópico utiliza en general dos objetivos, uno para cada
ocular.
 4. ANÁLISIS DE LA IMAGEN DADA POR EL MICROSCOPIO: LETRA A

Al colocar el objetivo del microscopio en 4x, fue posible visualizar una gran parte
de la letra “a” que se recortó de una hoja de papel y fue puesta y humedecida en el
porta objetos como se puede ver en la imagen.
 5. PROFUNDIDAD DEL CAMPO VISUAL

Dos hebras de cabello fueron humedecidas para realizar el montaje; se colocaron en

forma de cruz y se visualizaron en los objetivos: 4x, 10x, 40x, 100x.

Objetivo en 4x Objetivo en 10x Objetivo en 40x Objetivo en 100x

 6. VARIACION DEL CAMPO VISUAL

El campo visual es el área que puede ser vista sin necesidad de mover la cabeza.
Cuando nos encontramos con los dos ojos abiertos y mirando hacia delante
hablamos entonces de un campo visual binocular, si sólo utilizamos un ojo se habla
de campo monocular. Los objetos blancos que se encuentran alejados del centro del
campo visual se perciben mucho más que los que tienen color.

Pedazo de hoja milimetrada de 1 cm2,

puesto sobre un porta-objeto.

𝑎1 𝑑2
 ( ) = ( ); donde:
𝑎2 𝑑1

 a 1 = Número de aumento del objetivo de menor aumento

 a 2 = Número de aumento del objetivo de mayor aumento
 d 1 = Diámetro del campo observado con menor aumento
 d 2 = Diámetro del campo observado con mayor aumento
 7. ANÁLISIS DE RESULTADOS

 Teniendo el objetivo del microscopio en 4x, fue posible observar una gran
parte de la letra “a” que fue recortada y anteriormente humedecida y ubicada
en el porta objetos, es posible apreciar que la imagen de la letra se encuentra
invertida. Se observan las fibras al igual que el color de la tinta que lleva la
hoja en la que esta fue impresa, es así como se puede ver que la tinta no se
encuentra repartida uniformemente, ya que se ven algunas gritas en ella, por
ende concluimos que se presenta una distribución desigual.

 Es fácil observar el color castaño y la delgadez del trozo de cabello que fue
utilizado; con los objetivos 4x y 10x visualizamos la hebra de cabello con un
grosor más amplio y en el de 40x se puede ver con una mayor amplitud, y es
así como podemos tener una mejor definición de las dos hebras de cabello;
para finalizar se usa el objetivo 100x en donde podemos ver la hebra muy bien
definida y con este podemos observar la queratina, un componente importante
del cabello.

 Observamos más o menos 15 y 20 cuadros que se encontraban casi completos,

utilizando el objetivo de 4x, es así como se denotan 5 mm de diámetro, en el
pedazo de hoja milimetrada entonces esto nos da a entender que: 5/2 = 2.5 r
 8. CUESTIONARIO

8.1 ¿Qué parece sucederle a la letra que usted observa?

Respuesta: Es posible observar que se encuentra invertida.
8.2 Mueva el portaobjeto hacia la derecha, ¿En qué dirección se desplaza la
imagen?
Respuesta: La letra empieza a tomar un sentido contrario al que iba.

8.3 ¿Qué puede deducir usted acerca de la posición relativa y del movimiento
de los objetos cuando éstos se ven a través del microscopio compuesto?

Respuesta:

 El Microscopio óptico Compuesto: se define como un instrumento

óptico formado por un sistema de lentes: objetivos y oculares que
amplían los objetos extremadamente pequeños para posibilitar su
observación. La lente del objetivo proporciona una imagen intermedia
ampliada del objeto, es decir, funciona como una lente simple, y la lente
del ocular que recoge la imagen dada por el objetivo y la aumenta.
(NATURALEZAYVIDA-GENETICA).
Dos lentes convexas bastan para construir un microscopio. Cada lente
hace converger los rayos luminosos que la atraviesan. El objetivo forma
una imagen real, aumentada e invertida. Se dice que la imagen es real
porque los rayos luminosos pasan realmente por el lugar de la imagen.
La imagen es observada por la segunda lente llamada ocular, que actúa
sencillamente como una lupa, allí la imagen se vuelve virtual. La
imagen que da el microscopio es mayor, virtual e invertida. (Coultas,
2012)

8.4 ¿Puede usted ver nítidamente ambos cabellos en el mismo nivel de

enfoque?
Respuesta: No, solo es posible observar una hebra de cabello nítidamente.
8.5 ¿Puedes observar con nitidez todos los filamentos en esta imagen?

Respuesta: Sí, es necesario mover el micrométrico para ajustar el enfoque a

diferentes planos y así obtener una observación más completa.

8.6 Sabiendo que la superficie del círculo del campo visual (S) es igual a Πr2,
donde Π= 3.14 y r = ½ d. Calcule el valor de esta superficie para el objetivo
de menor aumento.

Respuesta:
S = πr 2 , d = 0,5 cm
0,5
r2 =
2
𝑟 2 = (0,25𝑐𝑚)2
𝑆 = 3,14 ∗ 0,625 𝑐𝑚2
𝑆 = 0,19 𝑐𝑚2
8.7 ¿Cómo varia la superficie del campo visual cuando se pasa de un objetivo
de menor aumento a enfocar con otro de aumento mayor?
Respuesta:
4 d2
=
100 5
4∗5
= d2
100
20
= d2
100
0,2 cm = d2

S = πr 2 , d = 0,2 cm
0,2
r2 =
2
r 2 = (0,1 cm)2
S = 3,14 ∗ 0,01 cm2
S = 0,03 cm2
 9. CONCLUSIONES

 El microscopio es un instrumento de laboratorio que se usa como una

herramienta que permite que un, describa las características y funciones de
distintos organismos.

 El microscopio es una herramienta muy importante para los seres humanos

debido a que con el podemos observar microorganismos que a simple vista o
con ayuda de otros objetos no pueden ser visibles.

 Se puede concluir que si se cumplieron los objetivos principales de la práctica,

ya que se pudo conocer, manejar e identificar la utilidad, necesidad y ayuda
que nos puede ser dadas por medio del microscopio, el cual nos ofrece una
gran ayuda óptica; esto es fundamental para los conocimientos y un buen
manejo de este material.
 10. BIBLIOGRAFIA

 https://www.mundomicroscopio.com/
 file:///C:/Users/ANDREA/Downloads/LAB.%201%20Conocimientos%20b%C3%A1sicos%2
0de%20microscop%C3%ADa%20(1).pdf
 https://es.wikipedia.org/wiki/Microscopio_%C3%B3ptico
 https://www.ecured.cu/Microscopio_%C3%B3ptico
