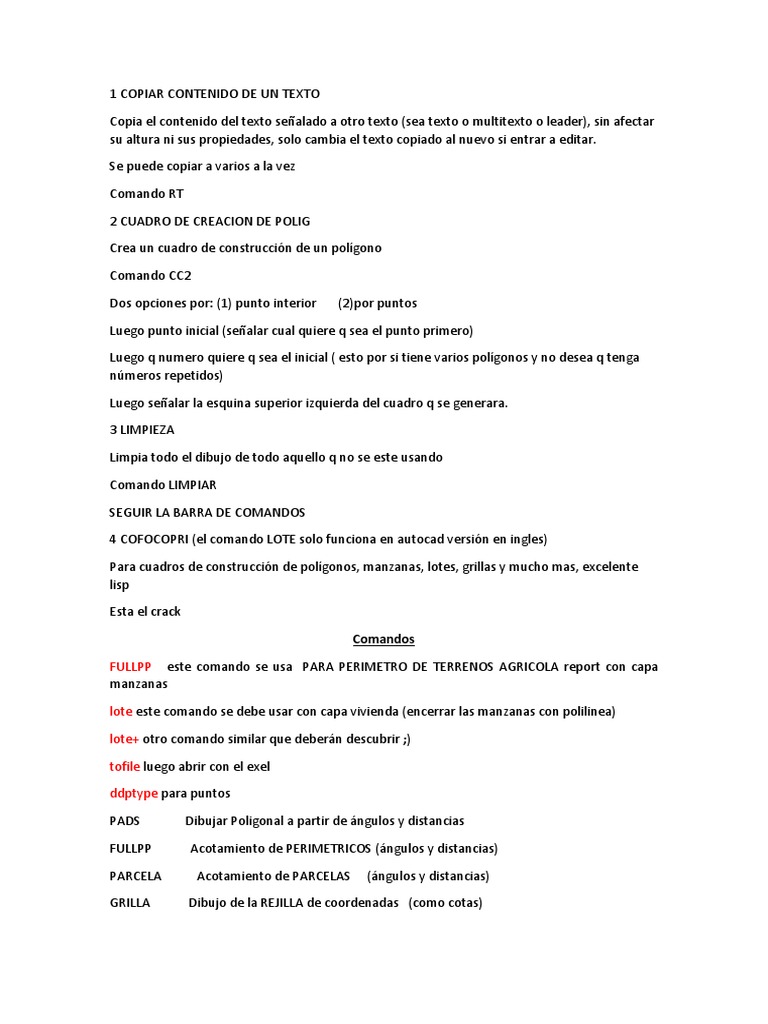

1 COPIAR CONTENIDO DE UN TEXTO

Copia el contenido del texto señalado a otro texto (sea texto o multitexto o leader), sin afectar
su altura ni sus propiedades, solo cambia el texto copiado al nuevo si entrar a editar.

Se puede copiar a varios a la vez

Comando RT

2 CUADRO DE CREACION DE POLIG

Crea un cuadro de construcción de un polígono

Comando CC2

Dos opciones por: (1) punto interior (2)por puntos

Luego punto inicial (señalar cual quiere q sea el punto primero)

Luego q numero quiere q sea el inicial ( esto por si tiene varios polígonos y no desea q tenga
números repetidos)

Luego señalar la esquina superior izquierda del cuadro q se generara.

3 LIMPIEZA

Limpia todo el dibujo de todo aquello q no se este usando

Comando LIMPIAR

SEGUIR LA BARRA DE COMANDOS

4 COFOCOPRI (el comando LOTE solo funciona en autocad versión en ingles)

Para cuadros de construcción de polígonos, manzanas, lotes, grillas y mucho mas, excelente
lisp

Esta el crack

Comandos

FULLPP este comando se usa PARA PERIMETRO DE TERRENOS AGRICOLA report con capa
manzanas

lote este comando se debe usar con capa vivienda (encerrar las manzanas con polilinea)

lote+ otro comando similar que deberán descubrir ;)

tofile luego abrir con el exel

ddptype para puntos

PADS Dibujar Poligonal a partir de ángulos y distancias

FULLPP Acotamiento de PERIMETRICOS (ángulos y distancias)

PARCELA Acotamiento de PARCELAS (ángulos y distancias)

GRILLA Dibujo de la REJILLA de coordenadas (como cotas)


SNUM Suma de textos que representan números reales

SANG Suma de textos que representan ángulos en formato ggmmss

NOCLOSE Resalta los POLIGONOS ABIERTOS en la zona seleccionada

CERRAR Cierra todas las POLILINEAS abiertas en la zona seleccionada

RETRACE Elimina VERTICES cruzados, repetidos y redibuja polígonos en sentido antihorario


(no usarlo en curvas)

ZCERO Proyecta los objetos seleccionados al plano XY actual

TRANSFORMACION Solo para uso con asistencia consultar antes de usarlo !!!

LOTE Acotamiento de Lotes (número de lote y medida de lados)

LOTE+ Acotamiento masivo de lotes (solo medida de lados)

REPORT Dibuja el cuadro de AREAS de manzanas seleccionadas

RAM Dibuja cuadro resumen de manzanas (totales areas y lotes)

TOFILE Exporta los textos seleccionados en un archivo ASCII

RUTA Inserta un texto con la RUTA del ARCHIVO actual

5 00TOPGRAFIA

Lisp Para Hacer Triangulaciones Y Curvas De Nivel

Se debe tener puntos ya importados con cotas.

Se debe generar capas para que cada cosa vaya a su lugar y no se mezcle ( triangulación,
curvas, cotas)

Comandos

para triangulación TPOPTRIA

Para curvas TPOPCONT algunas curvas quedan abiertas, ir a propiedades y poner cerrar pues
polilinea

Para cotas TPOPCONTLABEL

6 AUTOACOTADO

Para acotar de una manera rápida de una sola vez

Comando DPL

7 CONTADOR

Contar los bloques y poner en una tabla

Comando

Para ejecutar y contar COUNT


Para configurar la salida de información del conteo COUNTSETTINGS
