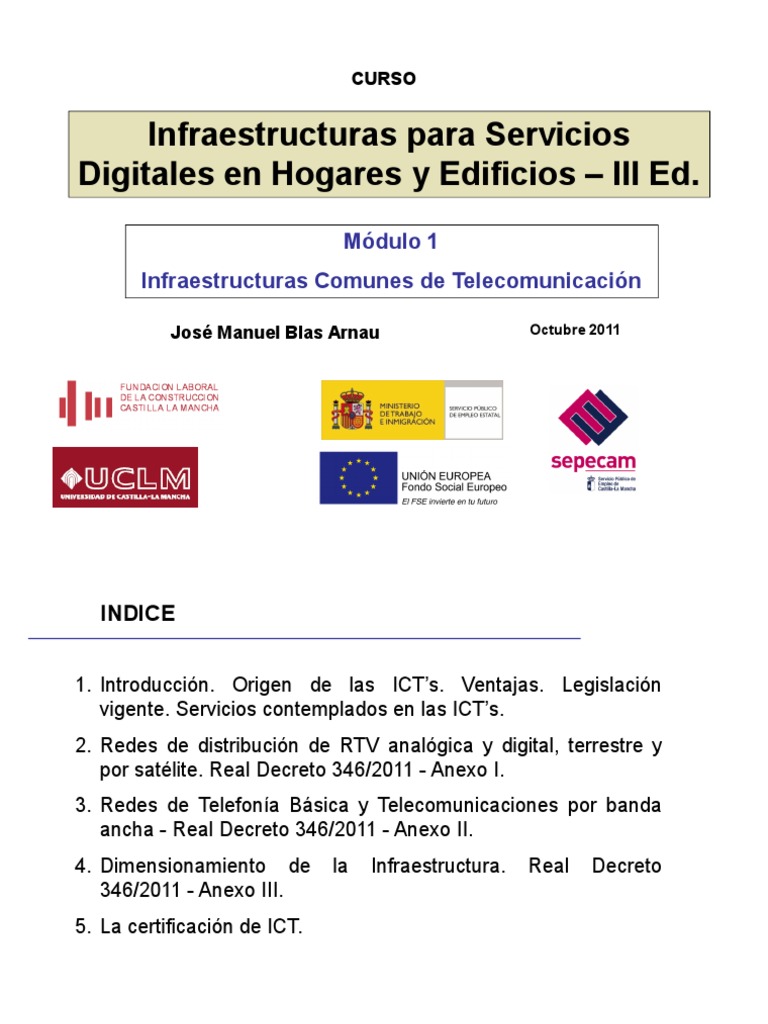

CURSO

Infraestructuras para Servicios


Digitales en Hogares y Edificios – III Ed.
Módulo 1
Infraestructuras Comunes de Telecomunicación

José Manuel Blas Arnau Octubre 2011


INDICE

1. Introducción. Origen de las ICT’s. Ventajas. Legislación


vigente. Servicios contemplados en las ICT’s.
2. Redes de distribución de RTV analógica y digital, terrestre y
por satélite. Real Decreto 346/2011 - Anexo I.
3. Redes de Telefonía Básica y Telecomunicaciones por banda
ancha - Real Decreto 346/2011 - Anexo II.
4. Dimensionamiento de la Infraestructura. Real Decreto
346/2011 - Anexo III.
5. La certificación de ICT.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 2


Módulo I. Infraestructuras Comunes de Telecomunicación
1

1. INTRODUCCIÓN

Durante las últimas décadas los avances tecnológicos en Telecomunicación han tenido como
consecuencia la aparición de nuevos servicios que rápidamente se han extendido a gran
parte de la sociedad. Así, a la tradicional televisión terrestre analógica y telefonía básica se
han añadido la televisión por cable, la televisión por satélite (analógica y digital), internet, y
más recientemente la televisión digital terrestre (TDT) y la telefonía fija inalámbrica (LMDS).
Todos ellos son objeto de una demanda por parte de los usuarios cada vez mayor.

Estos avances en materia de Telecomunicaciones no han ido siempre acompañados de una


reglamentación técnica que obligara a los constructores a dotar a los edificios de la
infraestructura necesaria para albergar esos servicios. Una solución parcial en su momento
fue la Ley 49/1966 de 23 de julio de Antenas Colectivas, pero que en la actualidad no
satisface las necesidades de los servicios mencionados.

Por otra parte la liberalización de las telecomunicaciones en España a partir de 1998


introdujo otro factor determinante en cuanto a la exigencia de infraestructuras que permitan
a los usuarios ejercer su derecho a elegir entre los distintos operadores, y garanticen a éstos
igualdad de oportunidades para ofrecer sus servicios.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 3


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

1. INTRODUCCIÓN

ENTORNO DE MERCADO

La liberalización de las telecomunicaciones ha tenido como consecuencia que el sector de las


telecomunicaciones haya evolucionado rápidamente hacia un modelo de libre competencia.

Por otra parte el usuario tiene a su disposición una oferta cada vez mayor de operadores y
servicios, experimentando un cambio de mentalidad en cuanto a lo que se consideran servicios
básicos, y a la vez pasa a ser un cliente disputado por las operadoras. Con ello, servicios que en
principio aparecen sólo al alcance de privilegiados en pocos años se popularizan y se hacen
asequibles a una parte cada vez mayor de usuarios, como ha ocurrido con internet, la telefonía
móvil o la televisión por satélite.

NECESIDAD DE REGULACIÓN

Como resultado de los trabajos llevados a cabo por la Administración en colaboración con
Colegios Profesionales y otros organismos establecidos a tal efecto, se promulgó el Real
Decreto-Ley 1/1998 de 27 de febrero sobre Infraestructuras Comunes de Telecomunicación en
los Edificios para el Acceso a los Servicios de Telecomunicación (ICT), y el Real Decreto
279/1999 de 22 de febrero, por el que se aprueba el Reglamento Regulador de las ICTs. En la
actualidad éste ha sido sustituido por el Real Decreto 346/2011 de 11 de marzo.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 4


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

NORMATIVA APLICABLE

q Real Decreto-Ley 1/1998, de 27 de febrero (BOE 51 de 28/2/98). Primer


decreto-ley que estableció el marco jurídico de las ICT
q Ley 8/1999, de 6 de abril, que reforma la Ley 49/1960, de 21 de julio, de
Propiedad Horizontal, estableciendo las condiciones en las que las juntas
de propietarios pueden acordar la instalación de una ICT, en los edificios
que no dispongan de ella y las define como elementos comunes.
q Ley 38/1999, de 5 de noviembre, que modificó la definición del ámbito
de aplicación del Real Decreto-ley 1/1998 y estableció, como requisito
básico de funcionalidad de todos los edificios, el acceso a los servicios
de telecomunicación, audiovisuales y de información.
q Real Decreto 346/2011, de 11 de marzo (BOE 78 de 1/04/11), que
aprueba el Reglamento regulador de las ICT y la actividad de instalación
de equipos y sistemas de telecomunicaciones.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 5


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

NORMATIVA APLICABLE

q Orden CTE/1296/2003, de 14 de mayo sobre el desarrollo del Real


Decreto 401/2003 (BOE 126 de 27/05/03). Establece las condiciones
para la ejecución y tramitación de los Proyectos, Boletines de Instalación,
Protocolos de pruebas y Certificaciones Fin de Obra de las ICT.
q Ley 10/2005, de 14 de junio, de Medidas Urgentes para el Impulso de la
TV digital Terrestre (BOE 142 de 15 de junio de 2005). Puntualiza la
definición de las ICT, especifica las funciones que debe cumplir y la
condición de que los proyectos y certificaciones estén firmados por un
Ingeniero de Telecomunicación.
q ORDEN ITC/1077/2006, de 6 de abril, de adecuación de instalaciones
para la recepción de la TDT. Modificación parcial de la normativa ICT.
Aparece el ACTA DE REPLANTEO.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 6


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para los usuarios:

q Garantizan el derecho a la libre información.

q Satisfacen su demanda de acceso y de elección entre las redes de los distintos


operadores.

q Aseguran un nivel de calidad óptimo al contar con un proyecto y la correspondiente


certificación realizados por un técnico titulado en telecomunicaciones.

q Ofrece un mayor nivel de seguridad y control de las instalaciones, mejorando al mismo


tiempo el mantenimiento y la estética de los edificios y zonas comunes.

q Delimitan la propiedad y la responsabilidad en el mantenimiento y reparación de averías


entre operadores, comunidad de propietarios y usuarios.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 7


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para los Ayuntamientos:

q Minimizan el impacto estético de las instalaciones de telecomunicación en los edificios, y


con ello en la ciudad.

q Proporcionan una normativa general que garantiza a los usuarios una misma calidad de
servicio.

q Facilita el control de la normativa vigente en la concesión de las licencias de obras o


cédulas de habitabilidad.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 8


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para la Administración:

q Permiten la regulación de los parámetros de calidad y niveles de señal para los distintos
servicios.

q Facilitan el ejercicio de la libre elección de operador por el usuario, fomentando la aparición


y el desarrollo de un entorno competitivo.

q Garantizan la universalidad de la telefonía básica.

q Garantizan derechos constitucionales como son el libre acceso a la información o el


secreto de las comunicaciones.

q Garantizan el cumplimiento de las directivas europeas sobre transparencia, igualdad y no


discriminación entre operadores.

q Garantizan la adecuación y calidad de las instalaciones mediante la certificación de fin de


obra como requisito previo a la concesión de la cédula de habitabilidad, o licencia de
primera ocupación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 9


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para los Arquitectos:

q Permiten la colaboración entre Arquitecto e Ingeniero de Telecomunicación en la


elaboración coordinada de ambos proyectos, necesarios para obtener la licencia de
obra.

q El Arquitecto proporciona al Ingeniero la información sobre el edificio y el Ingeniero


elabora el proyecto de Telecomunicación y suministra al Arquitecto las especificaciones
de obra civil necesaria para los recintos y canalizaciones que albergan la
Infraestructura Común de Telecomunicaciones, estableciendo de común acuerdo los
elementos a incluir en cada proyecto, para evitar duplicidad de costes, honorarios, etc..

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 10


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para los Proveedores de Servicios:

q Favorecen el derecho de elección de los canales de distribución de sus contenidos y


servicios mediante la competencia entre los operadores.

Para los Operadores de Redes:

q Garantizan la libre competencia e igualdad en el acceso al usuario.

q Permiten compartir infraestructuras comunes, reduciendo costes e impacto estético.

q Proporciona soluciones técnicas homologadas y normas que garantizan la calidad de


servicio a los clientes.

q Permiten ofrecer distintos servicios por la misma red

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 11


Módulo I. Infraestructuras Comunes de Telecomunicación
1 Introducción

VENTAJAS DE LA ICT

Para los Promotores y Constructores:

q Establece la normativa de la incorporación de la infraestructura en los edificios.

q Delimita al Ingeniero o Ingeniero Técnico de Telecomunicaciones como profesional


responsable de la ejecución del proyecto técnico correspondiente.

q Proporciona un gran valor añadido a las viviendas a cambio de un ligero incremento


del coste en los presupuestos.

Para los Instaladores de Telecomunicación:

q Define la figura legal de Instalador de Telecomunicación.

q Define las condiciones para el ejercicio de su actividad.

q Crea el Registro de Instaladores de Telecomunicación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 12


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

¿Que es una Infraestructura Común de Telecomunicaciones de un Edificio?

Se entiende por infraestructura común de acceso a servicios de telecomunicación, la que exista o


se instale en los edificios para cumplir, como mínimo, las siguientes funciones:

a) La captación y la adaptación de las señales de radiodifusión sonora y televisión terrenal, y


su distribución hasta puntos de conexión situados en las distintas viviendas o locales del edificio, y
la distribución de las señales de televisión y radiodifusión sonora por satélite hasta los
citados puntos de conexión. Las señales de radiodifusión sonora y de televisión terrenal
susceptibles de ser captadas, adaptadas y distribuidas, serán las difundidas, dentro del ámbito
territorial correspondiente, por las entidades habilitadas.

b) Proporcionar acceso al servicio telefónico básico y el acceso a los servicios de


telecomunicaciones de banda ancha, prestados a través de redes públicas de
telecomunicaciones, mediante la infraestructura necesaria que permita la conexión de las distintas
viviendas, locales y, en su caso, estancias o instalaciones comunes de las edificaciones a las
redes de los operadores habilitados.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 13


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

c) También tendrá la consideración de infraestructura común de acceso a los servicios de


telecomunicación la que, no cumpliendo inicialmente las funciones indicadas en el
apartado anterior, haya sido adaptada para cumplirlas. La adaptación podrá llevarse a
cabo, en la medida en que resulte indispensable, mediante la construcción de una
infraestructura adicional a la preexistente.

d) En los casos en los que la edificación se acometa aplicando el régimen contemplado


en el artículo 396 del Código Civil, la infraestructura común de telecomunicaciones
tendrá la consideración de elemento común de la edificación a los efectos de lo
dispuesto en el artículo 5 de la Ley 49/1960, de 21 de julio, sobre Propiedad
Horizontal.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 14


Módulo I. Infraestructuras Comunes de Telecomunicación
1

LEGISLACIÓN. RESUMEN. ESQUEMA GENERAL DE LA ICT (ANEXO 1 - RD 346/2011)

RITS
Esquema general para
Uno por edificios de viviendas
ANTENAS planta

RS
PAU BAT

RITI

AE RE

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 15


Módulo I. Infraestructuras Comunes de Telecomunicación
1

LEGISLACIÓN. RESUMEN. ESQUEMA GENERAL DE LA ICT (ANEXO 1 - RD 346/2011)

RITU

Esquema general para


viviendas unifamiliares

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 16


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

ÁMBITO DE APLICACIÓN

a) A todos los edificios de uso residencial o no, sean o no de nueva construcción, que
estén acogidos, o deban acogerse, al régimen de propiedad horizontal regulado por la
Ley 49/1960, de 21 de julio, de Propiedad Horizontal.

b) A los edificios que, en todo o en parte, hayan sido o sean objeto de arrendamiento por
plazo superior a un año, salvo los que alberguen una sola vivienda.

Modificación del artículo 2, apartado a) del Real Decreto-Ley 1/1998 por la Ley
38/1999, de 5 de noviembre, de ORDENACIÓN DE LA EDIFICACIÓN.

a) A todos los edificios y conjuntos inmobiliarios en los que exista continuidad en la


edificación, de uso residencial o no y sean o no de nueva construcción, que estén
acogidos, o deban acogerse, al régimen de propiedad horizontal regulado por la Ley
49/1960, de 21 de julio, de Propiedad Horizontal, modificada por la Ley 8/1999, de 6
de abril.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 17


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

OBLIGATORIEDAD DE LOS PROYECTOS DE ICT

Es necesario proyecto de ICT en:

• Edificios residenciales de nueva construcción


• Edificios de oficinas
• Centros comerciales
• Naves industriales
• Urbanizaciones de chalets adosados

No es necesario proyecto de ICT, aunque sí de Infraestructura y servicios de


telecomunicaciones (sin la palabra “común”) en:

• Hoteles
• Residencias de estudiantes, de ancianos, etc..
• Urbanizaciones de parcelas con casas aisladas (aunque hay algunas jefaturas de
telecomunicaciones que sí los exigen al considerar continuidad en las parcelas)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 18


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

OBLIGACIONES DE LOS OPERADORES

1. Con carácter general, los operadores de redes y servicios de telecomunicación


estarán obligados a la utilización de la infraestructura en las condiciones previstas en
este reglamento y garantizarán, hasta el punto de terminación de red, el secreto de las
comunicaciones, la calidad del servicio que les fuere exigible y el mantenimiento de la
infraestructura.

2. Si fuera necesaria la instalación de equipos propiedad de los operadores para la


introducción de las señales de telefonía o de telecomunicaciones de banda ancha en
la infraestructura, aquéllos estarán obligados a sufragar todos los gastos que originen
tanto la instalación y el mantenimiento de los equipos, como la operación de éstos y
su retirada.

3. Asimismo, será obligación de los operadores que utilizan sistemas de cables de fibra
óptica o coaxiales para proporcionar servicios de telefonía disponible al público o de
telecomunicaciones de banda ancha, el suministro a los usuarios finales de los
equipos de terminación de red que, en su caso, sean necesarios para hacer
compatibles las interfaces de acceso disponibles al público con las de la red utilizada
para prestar los servicios.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 19


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

OBLIGACIONES DE LOS OPERADORES

4. Los operadores de los servicios de telecomunicaciones procederán a la retirada del


cableado y demás elementos que, discurriendo por la infraestructura de
canalizaciones recintos y registros que soportan la ICT de la edificación, hubieran
instalado, en su día, para dar servicio a un abonado cuando concluya, por cualquier
causa, el correspondiente contrato de abono. La retirada será efectuada en un plazo
no superior a 30 días, a partir de la conclusión del contrato. Transcurrido dicho plazo
sin que se haya retirado el cable y demás elementos, quedará facultada la propiedad
de la edificación para efectuarla por su cuenta, o para considerar integrados los
mismos en la ICT de la edificación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 20


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

OBLIGACIONES DE LOS PROPIETARIOS

1. El propietario o los propietarios de la edificación serán los responsables del


mantenimiento de la parte de infraestructura común comprendida entre el punto de
terminación de red y el punto de acceso al usuario, así como de tomar las medidas
necesarias para evitar el acceso no autorizado y la manipulación incorrecta de la
infraestructura. No obstante, los operadores y los usuarios podrán acordar
voluntariamente la instalación en el punto de acceso al usuario, de un dispositivo que
permita, en caso de avería, determinar el tramo de la red en el que dicha avería se
produce.

2. Los copropietarios de un edificio en régimen de propiedad horizontal o, en su caso, los


arrendatarios tendrán derecho a acceder, a su costa, a los servicios de
telecomunicaciones distintos de los indicados en el artículo 2.1 de este reglamento a
través de sistemas individuales de acceso a los servicios de telecomunicación cuando
no exista infraestructura común de acceso a los servicios de telecomunicaciones, no
se instale una nueva o no se adapte la preexistente, todo ello con arreglo al
procedimiento dispuesto en el artículo 9.2 del mencionado Real Decreto-ley 1/1998.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 21


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

INTERCAMBIO DE INFORMACIÓN ENTRE PROYECTISTAS Y OPERADORES

1. Por orden del Ministro de Industria, Turismo y Comercio, previo acuerdo de la


Comisión Delegada del Gobierno para Asuntos Económicos, se podrá regular un
procedimiento de consulta e intercambio de información entre los proyectistas de las
ICT y los operadores de telecomunicaciones que desplieguen red en la zona en la que
se va a construir la edificación.

2. Las infraestructuras de telecomunicación que deben incorporarse a dichas


edificaciones deben permitir que la oferta de servicios de telecomunicación dirigida a
los usuarios finales, en régimen de libre competencia, sea lo más amplia posible.

3. El resultado de la consulta e intercambio de información entre proyectistas y


operadores se aplicará solamente para la ejecución o no de la instalación inicial de las
diversas redes interiores de la infraestructura común, en los términos establecidos en
este reglamento y sus anexos, sin que dicho resultado afecte al diseño, al
dimensionado ni a la instalación de los diferentes elementos soporte de obra civil de la
infraestructura común, con excepción de la determinación de la ubicación de la
arqueta de entrada.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 22


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

PROYECTO TÉCNICO

Con objeto de garantizar que las redes de telecomunicaciones en el interior de los


edificios cumplan con las normas técnicas establecidas en este reglamento, aquéllas
deberán contar con el correspondiente proyecto técnico. En el proyecto técnico se
describirán, detalladamente, todos los elementos que componen la instalación y su
ubicación y dimensiones, con mención de las normas que cumplen.

En el proyecto técnico original, se proyectarán y describirán la totalidad de las redes que


pueden formar parte de la ICT, de acuerdo a la presencia de operadores que despliegan
red en la ubicación de la futura edificación.

El proyecto técnico de ejecución tendrá en cuenta los resultados de la consulta e


intercambio de información entre el proyectista de la ICT y los diferentes operadores de
telecomunicación a que se refiere el artículo anterior. En el caso de que no existiera
respuesta por parte de los operadores de telecomunicación, el proyecto técnico de
ejecución incorporará tecnologías de acceso basadas en cables de fibra óptica en todas
las poblaciones, y tecnologías de acceso basadas en cables coaxiales en aquellas
poblaciones en las que estén presentes los operadores de cable en el momento de la
entrada en vigor del presente reglamento.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 23


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

PROYECTO TÉCNICO

El proyecto técnico de ejecución incluirá, al menos, los siguientes documentos:

a) Memoria: en ella se especificarán, como mínimo, los siguientes apartados: descripción de la


edificación; descripción de los servicios que se incluyen en la infraestructura; previsiones de
demanda; cálculos de niveles de señal en los distintos puntos de la instalación; elementos que
componen la infraestructura. En su elaboración deberán tenerse en cuenta los resultados
obtenidos tras la consulta e intercambio de información entre el proyectista de la ICT y los
diferentes operadores de telecomunicación a que se refiere el artículo 8 de este reglamento,
incluyendo la información necesaria para identificar de forma inequívoca la misma.

b) Planos: indicarán, al menos, los siguientes datos: esquemas de principio de la instalación; tipo,
número, características y situación de los elementos de la infraestructura, canalizaciones de
telecomunicación de la edificación; situación y ordenación de los recintos de instalaciones de
telecomunicaciones; otras instalaciones previstas en la edificación que pudieran interferir o ser
interferidas en su funcionamiento con la infraestructura; y detalles de ejecución de puntos
singulares, cuando así se requiera por su índole.

c) Pliego de condiciones: se determinarán las calidades de los materiales y equipos y las


condiciones de montaje.

d) Presupuesto: se especificará el número de unidades y precio de la unidad de cada una de las


partes en que puedan descomponerse los trabajos.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 24


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

EJECUCIÓN DEL PROYECTO TÉCNICO

En el momento del inicio de las obras, el promotor encargará al director de obra de la ICT,
si existe, o en caso contrario a un ingeniero o ingeniero técnico de telecomunicaciones, la
redacción de un acta de replanteo del proyecto técnico de ICT, que será firmada entre
aquél y el titular de la propiedad o su representación legal, donde figure una declaración
expresa de validez del proyecto original o, si las circunstancias hubieren variado y fuere
necesario la actualización de éste, la forma en que se va a acometer dicha actualización,
bien como modificación del proyecto, si se trata de un cambio sustancial, o bien como
anexo al proyecto original si los cambios fueren de menor entidad.

Obligatoriamente, el acta de replanteo incluirá una referencia a los resultados de la


consulta e intercambio de información entre el proyectista de la ICT y los diferentes
operadores de telecomunicación a que se refiere el artículo 8 de este reglamento y, será
presentada a la Administración electrónicamente, en el Registro electrónico del Ministerio
de Industria, Turismo y Comercio, en un plazo no superior a 15 días naturales tras su
redacción y firma.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 25


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

EJECUCIÓN DEL PROYECTO TÉCNICO

Finalizados los trabajos de ejecución del proyecto técnico mencionado en el artículo


anterior, la propiedad presentará electrónicamente, en el Registro electrónico del
Ministerio de Industria, Turismo y Comercio, un boletín de instalación expedido por la
empresa instaladora que haya realizado la instalación y un certificado, expedido por el
director de obra, cuando exista, de que la instalación se ajusta al proyecto técnico, o bien
un boletín de instalación, dependiendo de su complejidad. La forma y contenido del
boletín de instalación y del certificado y los casos en que este sea exigible, en razón de la
complejidad de la instalación, se establecerán por orden ministerial. Es obligación de la
propiedad recibir, conservar y transmitir todos los documentos asociados a la instalación
efectuada.

Asimismo, una vez finalizada la ejecución de la ICT, la propiedad hará entrega a los
usuarios finales de las viviendas y locales comerciales de la edificación de una copia de
un manual de usuario, donde se describa, de forma didáctica, las posibilidades y
funcionalidades que les ofrece la infraestructura de telecomunicaciones, así como las
recomendaciones en cuanto a uso y mantenimiento de la misma.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 26


Módulo I. Infraestructuras Comunes de Telecomunicación
1
LEGISLACIÓN. RESUMEN.

PROCESO DE TRAMITACIÓN DE UNA ICT

Ing. Telecom. Director de obra (si Director de obra, o


Ing. T. Telecom. necesario), o Ing. (T) Ing. (T) Telecom, o
(Coord. Arquitecto) Telecom. Instalador

Proyecto de Proyecto Acta de Certificado Resto


ICT Arquitecto replanteo fin de obra Certificados

LICENCIA COMIENZO DE LICENCIA PRIMERA


DE OBRA LAS OBRAS OCUPACIÓN

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 27


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

2. REDES DE DISTRIBUCIÓN RTV-SAT

ANEXO I. Norma técnica de infraestructura común de telecomunicaciones


para la captación, adaptación y distribución de señales de radiodifusión
sonora y televisión, procedentes de emisiones terrestres y de satélite.

Objeto
Esta norma técnica establece las características técnicas que deberá cumplir la infraestructura
común de telecomunicaciones (ICT) destinada a la captación, adaptación y distribución de
señales de radiodifusión sonora y de televisión procedentes de emisiones terrestres y de satélite.
Esta norma deberá ser aplicada de manera conjunta con las especificaciones técnicas mínimas
de las edificaciones en materia de telecomunicaciones (anexo III de este reglamento), o con la
Norma técnica básica de la edificación en materia de telecomunicaciones que las incluya, que
establecen los requisitos que deben cumplir las canalizaciones, recintos y elementos
complementarios destinados a albergar la infraestructura común de telecomunicaciones.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 28


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

La ICT para captación, adaptación y distribución de señales de radiodifusión sonora y TV


procedentes de emisiones terrenales y satélite, estará formada por los siguientes
elementos:

q Conjunto de elementos de captación de señales, compuestos por antenas, mástiles, torretas y


demás sistemas de sujeción necesarios.
q Equipamiento de cabecera, que es el conjunto de dispositivos encargados de recibir las señales
de los elementos de captación y adecuarlas para su distribución al usuario en las condiciones de
calidad exigidas.
q Red. Son los elementos que permiten hacer llegar la señal proporcionada por la cabecera hasta
las tomas de usuario. Se divide en RED DE DISTRIBUCIÓN, RED DE DISPERSIÓN Y RED
INTERIOR DE USUARIO, con dos puntos de referencia llamados PUNTOS DE ACCESO AL
USUARIO (PAU) y TOMA DE USUARIO.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 29


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Dimensiones mínimas de la ICT para RTV-SAT:

q Antenas para captar la señal de FM, DAB y TDT (la parábola para SAT no es obligatorio
instalarla).
q Equipos de amplificación en cabecera necesarios para adaptar y distribuir las señales captadas
por las antenas de FM, DAB y TDT.
q Elemento de mezcla en cabecera para incluir la señal de SAT cuando se instale, ya que no es
obligatoria su instalación inicial (ni la parábola ni el amplificador correspondiente, aunque hay
que tenerlo en cuenta en proyecto)
q Los elementos necesarios para conformar las redes de distribución y de dispersión de manera
que al PAU de cada usuario final le lleguen dos cables coaxiales, con las señales procedentes
de la cabecera de la instalación. En ambos estarán las señales de FM, DAB y TDT, y se
diferenciarán en las señales de SAT que contienen.
q Un PAU para cada usuario final (vivienda / local / oficina). Para viviendas el PAU debe incluir el
elemento de reparto que disponga de un número de salidas igual al de estancias de la
vivienda, excluidos baños y trasteros. El nivel de señal en cada una de las salidas de dicho
distribuidor deberá garantizar los niveles de calidad en toma establecidos en la norma. En
locales / oficinas su instalación dependerá de si se conoce o no su número y distribución interior.
Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 30
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT. ESTRUCTURA BÁSICA DE LA RED RTV-SAT

Antenas

Elementos activos de
RED DE CABECERA adaptación de señal
DISTRIBUCIÓN
Dos coaxiales. TV terrestre en ambos.

TOMAS DE
PAU PAU USUARIO (una
por estancia)
RED DE Derivadores en RS en planta
DISPERSIÓN

PAU PAU

Repartidor en PAU vivienda


RED INTERIOR
DE USUARIO
Coaxiales por C. Principal hasta Planta Baja

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 31


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Elementos mínimos en la red de usuario.


1. Para el caso de viviendas: El número de tomas será de una por cada estancia, excluidos baños
y trasteros, con un mínimo de dos.
2. Para el caso de locales u oficinas.
a) Edificaciones mixtas de viviendas y locales y oficinas. Cuando esté definida la distribución de
la planta en locales u oficinas se colocará un PAU en cada uno de ellos capaz de alimentar un
número de tomas fijado en función de la superficie o división interior del local u oficina.
b) Cuando no esté definida la distribución de la planta en locales u oficinas, en el registro
secundario que dé servicio a dicha planta se colocará un elemento o elementos de distribución,
con capacidad para dar servicio a un número de PAU que, como mínimo será igual al número de
viviendas de la planta tipo de viviendas de la edificación.
c) Edificaciones destinadas fundamentalmente a locales u oficinas. Cuando esté definida la
distribución de la planta en locales u oficinas se colocará un PAU en cada uno de ellos capaz de
alimentar un número de tomas fijado en función de la superficie o división interior del local u
oficina. Cuando no esté definida la distribución de la planta en locales u oficinas, en el registro
secundario que dé servicio a dicha planta, se colocará un elemento o elementos de distribución
con capacidad para dar servicio, como mínimo, a un PAU por cada 100 m2 o fracción.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 32


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Elementos mínimos en la red de usuario. Resumen.

Edificios mixtos (viviendas / locales / oficinas) Edificios de oficinas

Locales / oficinas
Viviendas Se conoce número y Se desconoce número
Se conoce número y Se desconoce número distribución y distribución
distribución y distribución
Nº tomas Una por Un PAU por local / Elemento de Un PAU por local / Elemento de derivación
estancia, oficina que alimente derivación en RS que oficina que alimente a en RS que sirva para
excluidos baños a las tomas fijadas sirva para los mismos las tomas fijadas en alimentar un PAU cada
y trasteros, con en función de PAU’s que la planta función de superficie 100 m2 o fracción.
un mínimo de 2. superficie o división tipo. o división interior.
interior.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 33


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Topología de la red interior de usuario

PAU

Topología en Estrella

Para cumplir las especificaciones


mínimas de la ICT se utilizará
PAU siempre la topología en estrella.
A partir de éstas ya puede usarse
Topología en serie topología mixta.

PAU

Topología mixta

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 34


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Características funcionales.
• Proporcionar en la toma de usuario las señales de radiodifusión sonora y televisión con los
niveles de calidad mencionados en esta norma.
• Distribución de la señal, de manera transparente, entre la cabecera y la toma de usuario en la
banda de frecuencias comprendida entre 5 MHz y 2.150 MHz. En el caso de disponer de canal
de retorno, éste deberá estar situado en la banda de frecuencias comprendida entre 5 MHz y 65
MHz.
• En cada uno de los dos cables que componen las redes de distribución y dispersión se situarán
las señales de radiodifusión sonora y televisión terrestres, y quedará el resto de ancho de banda
disponible para la televisión por satélite.
• Las señales de radiodifusión sonora y de televisión terrestre, cuyos niveles de intensidad de
campo superen los establecidos en esta norma, difundidas por las entidades que disponen del
preceptivo título habilitante en el lugar donde se encuentre situado el inmueble, deberán ser
distribuidas sin manipulación ni conversión de frecuencia, salvo en los casos en los que
técnicamente se justifique en el proyecto técnico de la instalación, para garantizar una recepción
satisfactoria.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 35


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS DE LA ICT.

Características funcionales.

• En la realización del proyecto técnico de la ICT se deberá tener en cuenta que las bandas de
frecuencias 195 MHz a 223 MHz y 470 MHz a 862 MHz se deben destinar, con carácter
prioritario, para la distribución de señales de radiodifusión sonora digital terrestre y televisión
digital terrestre, respectivamente, y no se podrá reclamar la protección de otras señales de
telecomunicaciones distribuidas en estas bandas frente a las interferencias causadas por las
señales de radiodifusión sonora digital terrestre o televisión digital terrestre, aunque la emisión
de estas señales se produzca con posterioridad al diseño y construcción de la ICT.
• En la elaboración del proyecto técnico deberá tenerse en cuenta que la subbanda de frecuencias
comprendidas entre 790 MHz y 862 MHz, dejará de ser utilizada por el servicio de televisión
antes del 1 de enero de 2015 de acuerdo con lo dispuesto en el Real Decreto 365/2010, de 26
de marzo, por el que se regula la asignación de los múltiples de la Televisión Digital Terrestre
tras el cese de las emisiones de televisión terrestre con tecnología analógica. En consecuencia,
el proyecto técnico que defina la ICT deberá tener en cuenta esta circunstancia.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 36


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

PROPÓSITO DE LA RED DE DISTRIBUCIÓN RTV DE LA ICT EN UN EDIFICIO.

Proporcionar al usuario la calidad que obtendría con una instalación individual en


las mismas condiciones de recepción de señal.

Ad1

G1 (dB)
Ad2

Sa (dB:V) G (dB)
Adn

Adn: Atenuación de distribución toma n Sr (dB :V)

Sa (dB:V)
Una instalación individual es la referencia
de la máxima calidad que puede obtenerse Sr (dB :V)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 37


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

BANDAS DE FRECUENCIA CONTEMPLADAS EN LA ICT.

q Banda de retorno: 5 – 65 MHz


q Banda I: 47 – 68 MHz (antiguamente para TV, ahora canal de retorno)
q Banda II (FM): 88 – 108 MHz
q Banda III: 174 – 230 MHz (canales 5 a 12)
q Banda IV: 470 – 606 MHz (canales 21 a 37)
q Banda V: 606 – 862 MHz (canales 38 a 69)
q Banda MATV (Master Antena Television), o V/UHF: engloba a todas las anteriores (47-
860 MHz). Por ejemplo, un amplificador para MATV realiza la amplificación de todas
esas bandas a la vez (con o sin entradas separadas).
q Banda FI (Frecuencia Intermedia): 950 – 2150 MHz. Es el margen de frecuencias que
ocupa la señal de TV por satélite, una vez que ha sido convertida en el LNB de la antena
parabólica.
q Banda SMATV (Satellite Master Antena Television): Engloba a todas las anteriores, es
decir a la banda MATV y la banda FI.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 38


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SERVICIOS DE TELECOMUNICACIÓN PARA CADA BANDA EN LA ICT.

q Captación y distribución de radio y TV terrestre digital.

q Distribución de la señal de radio y TV por satélite.

q Acceso al servicio telefónico básico.

q Acceso al servicio de telecomunicaciones de banda ancha

FM DAB TDT FI-SAT


5 30 47 88 108 195 223 470 750 860 950 2150 MHz

Canal de antigua V/UHF FI


retorno

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 39


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CANALES TDT DISPONIBLES EN CADA PROVINCIA.

La información actualizada de los canales disponibles en cada provincia se encuentra en

http://www.tdt1.com/

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 40


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CANALES TDT EN CUENCA (A 21 DE SEPT. DE 2011).

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 41


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CANALES TDT EN CUENCA (A 21 DE SEPT. DE 2011).

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 42


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CANALES TDT EN CUENCA (A 21 DE SEPT. DE 2011).

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 43


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

BANDAS DE FRECUENCIA EN RTV POR SATÉLITE

10,7 11,7 12,5 12,75

FSS Baja FSS Alta

Banda Frec. (GHz) Pol. Osc. Local Voltaje Tono Frecs. FI


66 canales 56 canales V 0
33 x 2 polaridades 28 x 2 polaridades FSS baja 10,7-11,7 9,75 GHz 10-14 950-1950
H 22 KHz

V 0
FSS alta 11,7-12,75 10,6 GHz 16-20 1100-2150
vertical H 22 KHz

11214,25 11243,75 11273,25 11302,75 11332,25

horizontal

11229 11258,5 11288 11317,5 11347

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 44


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CALIDAD MÍNIMA DE LA SEÑAL RECIBIDA PARA SER DISTRIBUIDA

Niveles de campo mínimo necesario en el punto de captación.

Topología mixta

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 45


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CARACTERÍSTICAS DE LOS ELEMENTOS DE CAPTACIÓN

q Los mástiles o tubos que sirven de soporte a las antenas deben impedir la entrada de agua en
ellos, y garantizar la evacuación de la que se pudiese recoger.
q Los mástiles de antena deberán estar conectados a la tierra del edificio a través del camino más
corto posible con cable de al menos 25 mm2 de sección.
q Los mástiles se colocarán a 5 metros del obstáculo o mástil más próximo. La distancia mínima a
líneas eléctricas será de 1.5 veces la longitud del mástil.
q La altura máxima del mástil será de 6 metros. Para alturas mayores se utilizarán torretas.
q Los mástiles se fijarán a elementos de fábrica resistentes y accesibles y alejados de chimeneas
y otros obstáculos.
q Las antenas y elementos del sistema captador de señales soportarán las siguientes velocidades
de viento:
• Para sistemas a menos de 20 m del suelo: 130 km/h.
• Para sistemas a más de 20 m del suelo: 150 km/h.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 46


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CARACTERÍSTICAS DEL EQUIPAMIENTO DE CABECERA.

Está compuesto por los elementos activos y pasivos encargados de procesar las señales
de radiodifusión sonora y televisión. Las características que debe presentar la instalación a
la salida del equipamiento de cabecera son las siguientes:

q Para canales modulados en cabecera se utilizarán moduladores en banda lateral vestigial,


cuyo nivel de la portadora de sonido estará entre -8 dB y -20 dB por debajo de la de vídeo.
q Para señales distribuidas con su modulación original el equipo de cabecera debe respetar su
integridad (teletexto, sonido estéreo, etc.) y deberá permitir la transmisión de servicios
digitales.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 47


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CARACTERÍSTICAS DE LA RED DE DISTRIBUCIÓN.

En cualquier punto de la red se mantendrán las siguientes características:

(ZL /Z 0 ) - 1
Zo=75 Ω ZL Coef. de reflexión r T =
(ZL /Z 0 ) + 1
1+ | rT |
VSWR, ROE =
1- | rT |
1 æ ROE + 1 ö
Pérd. de retorno (dB) = 20·log = 20·logç ÷
| rT | è ROE - 1 ø

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 48


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

PARÁMETROS DE CALIDAD EN LOS SERVICIOS DE RTV.

La calidad de una instalación ICT de RTV se garantizan cuando se cumplen una serie de
parámetros técnicos especificados en la norma y que deben incluirse en el proyecto
técnico y verificarse en el proceso de certificación de la misma.
Estos parámetros referidos a las tomas de usuario son:
q Nivel de señal
q Respuesta amplitud/frecuencia de canal y de la red
q Relación portadora/ruido aleatorio (C/N)
q Desacoplo entre tomas
q Eco en los canales de usuario
q Ganancia y fases diferenciales
q Interferencias a frecuencia única
q Intermodulaciones, simple y múltiple
q Tasa de error binaria, BER (Bit Error Rate)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 49


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

NIVEL DE SEÑAL EN TOMA

Representa la cantidad de energía que llega a las tomas de usuario.

Unidades de medida

Tensión: V(Volt) Relación potencia – tensión:


Esta es la
utilizada en la V(dBV)=20·log V(Volt) P(W)=V2/Z
práctica V(dBuV)=20·log V(uV)
P(dBW)=V(dBV)–10·log Z
V(dBuV)=V(dBV)+120
P(dBW)=V(dBu)-120-10·log Z
Para Z=75 Ω
Potencia: P(Watios)
V(dBu)=P(dBW)+138,75
P(dBW)=10·log P(W)
P(dBm)=10·log P(mW) V(dBu)=P(dBm)+108,75
P(dBm)=P(dBW)+30

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 50


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

NIVEL DE SEÑAL EN TOMA

Ejemplo.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 51


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

NIVEL DE SEÑAL EN TOMA

Márgenes en los que debe encontrarse el nivel de señal en toma de usuario, para los
diferentes servicios contemplados en la ICT

*) Niveles a título informativo para servicios no obligatorios en la ICT. Para la


combinación de canales analógicos/digitales en cabecera, el nivel de los
digitales estará entre 12 y 34 dB por debajo de los analógicos, siempre que
se cumplan los requisitos de C/N en toma de usuario.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 52


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

PARÁMETROS GLOBALES DE CALIDAD PARA SERVICIOS DIGITALES

Valores mínimos de probabilidad de error admisibles.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 53


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RESPUESTA AMPLITUD-FRECUENCIA EN CANAL.

El parámetro indica la variación máxima de la atenuación dentro del ancho de banda de


cualquier canal correspondiente a los servicios indicados, comparando el existente en
cabecera con el de la toma. Es decir, es una indicación de cómo se mantiene la planicidad
en la atenuación en la red de distribución cuando se mide en el ancho de banda de un
canal

Nivel cabecera Nivel en toma

x dB x ± A dB

Red de disribución

P. Vídeo P. Sonido F P. Vídeo P. Sonido F

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 54


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RESPUESTA AMPLITUD-FRECUENCIA EN CANAL.

Margenes en los que debe encontrarse la respuesta amplitud-frecuencia en canal,


para los diferentes servicios contemplados en la ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 55


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RESPUESTA AMPLITUD-FRECUENCIA EN BANDA.

El significado es parecido al anterior, pero ahora se mide en todo el ancho de banda


disponible, y no sólo un canal. Además no se compara con la cabecera, puesto que se
supone que se parte de una situación ecualizada. Este parámetro se obtiene a través de la
diferencia de atenuaciones en los extremos de la banda en la toma de usuario con el menor
nivel de señal (toma peor), de forma independiente para las bandas 15-862 MHz y 950-2150
MHz.

Niveles en toma Niveles en toma

< 16 dB < 20 dB

15 MHZ 862 MHZ F 950 MHZ 2150 MHZ F

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 56


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RELACIÓN SEÑAL / RUIDO.

Es un parámetro de calidad muy importante, que indica cuál es el nivel de ruido


respecto al de señal.

Ejemplo:
S/N=-50-(-80) = 30 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 57


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RELACIÓN SEÑAL / RUIDO.

Valores de S/N indicados en la normativa para cada uno de los servicios


contemplados en la ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 58


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RELACIÓN SEÑAL / INTERMODULACIÓN.

Es la diferencia en dB del nivel de la señal deseada respecto a otras que han aparecido como
productos de intermodulación, debidas al funcionamiento no lineal de los amplificadores

Ejemplo:
S/I=11-(-15)=26 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 59


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

RELACIÓN SEÑAL / INTERMODULACIÓN.

Valores indicados en la normativa de relación S/I para los diferentes servicios de la ICT

(3) Para modulaciones 64-QAM 2/3 (lo habitual en TDT-SD)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 60


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SITUACIÓN TÍPICA DE RECEPCIÓN DE TV TERRESTRE.

Balance de enlace en TV terrestre PIRE(dBw)=


Pt(dBw)+Gt(dBi)

Campo Eléctrico recibido E distancia D


Gt(dBi)
Impedancia
característica
Zo=75 Ω
Gr (dBi) Nota: ganancias G respecto al dipolo
G(dBd)=G(dBi)-2,15

Tensión entregada E(dBu/m)=PIRE(dBw)-20·log D(km)+74,8


al receptor Vr Pr(dBw)=E(dBu/m) + Gr(dBi)-20·log F(MHz)-107.25
Vr(dBu)=Pr(dBw)+138.75

En total:

Vr(dBu)=PIRE(dBw)+Gr(dBi)-20·log F(MHz)-20·log D(km)+106.3

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 61


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SITUACIÓN TÍPICA DE RECEPCIÓN DE TV TERRESTRE.

Concepto de pérdida básica de propagación Lb(dB).


PIRE (dBW)

Potencia recibida Pr distancia D

Pérdida básica de
propagación Lb

Es la diferencia ente la Potencia transmitida y la recibida,


ganancia considerando antena isotrópicas, es decir:
Gr(dBi)
Lb(dB)=32,45+20·log F(MHz)+20·log D(km)

Pr(dBW)=PIRE(dBW)-Lb(dB)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 62


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SITUACIÓN TÍPICA DE RECEPCIÓN DE TV TERRESTRE.

Ejemplo: relación campo mínimo recibido – señal mínima entregada por la antena.

Caso peor: E=62 dBu/m a


F=860 MHz

Gr = 10 dBi
Pr
Vr Pr(dBw)=E(dBu/m)+Gr(dBi)-20·log F(MHz)-107.25=
62+10-20·log(860)-107.25 = -93.94 dBw
Vr(dBu)=Pr(dBw)+138.75=
-93.94+138.75 = 44.81 dBuV

Un campo de 62 dBu/m a 860 MHz produce una


tensión de 45 dBuV a la salida de una antena de
G=10 dBi.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 63


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

¿CUÁLES SON LOS NIVELES MEDIOS RECIBIDOS A LA SALIDA DE ANTENA?.

PROGRAMA CANAL P. VÍDEO P. AUDIO S


(MHz) (MHZ) (dBuV) q Cuando hay visión directa al repetidor o
repetidores podemos suponer que la
TVE-1 26 511,25 516,75 70
señal media recibida con las antenas
TVE-2 29 535,25 540,75 70
habituales usadas en cada servicio será
Antena 3 37 599,25 604,75 70
al menos la indicada en la tabla.
Tele 5 60 783,25 788,75 70
q Si no hay visión directa es mejor
Cuatro 63 807,25 812,75 70
cerciorarse de la calidad realizando una
Digital Nacional 64 Portadora: 818 MHz 60
medida de señal y comprobación de
Digital Nacional 66 a 69 831,25 … 855,25 60
calidad con el medidor de campo.
Dig. Autonómico 59 Portadora: 778 MHz 60
Radio FM Canales en banda 88-108 MHz 65
DAB Canales en banda 195-223 MHz 55

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 64


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SITUACIÓN TÍPICA DE RECEPCIÓN DE TV POR SATÉLITE

Balance de enlace

D = 36000 km
PIRE = Pt(dBw)+Giso(dB)
Pr F=12 GHz
La PIRE depende
Lb(dB)=32,45+20·log F(MHz)+20·log D(km) = de la ubicación de
la antena receptora,
Griso 205 dB para cada satélite.

Pr (dBw)=PIRE(dBw)+Gr(dBi)-205
Vr(dBuV)=PIRE(dBw)+Gr(dBi)-66.25

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 65


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

PIRE DEL SATÉLITE HISPASAT 1C EN EUROPA.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 66


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

PIRE DEL SATÉLITE ASTRA 1E EN EUROPA.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 67


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SITUACIÓN TÍPICA DE RECEPCIÓN DE TV POR SATÉLITE

Ejemplo: balance de enlace para Hispasat

D=38100 km PIRE= 54 dBw


F=12000 MHz
Gr (dBi)
Lb=205.7 dB

Pr (dBw)=PIRE(dBw)+Gr(dBi)-205.7 = -151.7+Gr(dBi)
Vr(dBuV)=Pr(dBw)+138.75 = -12.95 + Gr(dBi)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 68


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ORIENTACIÓN DE ANTENAS PARABÓLICAS

Datos de partida:

lat: latitud del punto de recepción, en grados (norte: positiva, sur: negativa).
lon: longitud del punto de recepción, en grados (este: positiva, oeste: negativa).
lonsat: longitud de la posición del satélite, en grados (este: positiva, oeste: negativa).
R=0.15127 (relación ente el radio de la tierra y el de la órbita del satélite)

B = arcos[cos( lat)·cos(lon - lonsat)]


æ cos(B) - R ö
Elevación (º ) = atan çç ÷÷
è sen(B) ø
æ tan(lon - lonsat) ö
Acimut (º ) = 180 + atan çç ÷÷
è sen(lat) ø

D (km) = 35786 1 + 0,41999(1 - cos B )

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 69


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DATOS DE ORIENTACÍÓN PARA ASTRA E HISPASAT

Posición de los satélites Ubicación de la antena (Cuenca)


Astra 19.2ºE Latitud 40.08ºN
Hispasat 30º O Longitud 2.13º O

Orientación para Hispasat Orientación para Astra

B=acos[cos(40.08)·cos(-2.13-(-30))]= 47.43º B=acos[cos(40.08)·cos(-2.13-(19.2))]= 44.54º

æ cos(47.43) - 0.15127 ö æ cos(44.54) - 0.15127 ö


Elevación = atan çç ÷÷ = 35.48º Elevación = atan çç ÷÷ = 38 .67 º
è sen(47.43) ø è sen(44.54) ø

æ tan(-2.13 + 30) ö æ tan(-2.13 - 19.2) ö


Acimut = 180 + atan çç ÷÷ = 219.4º Acimut = 180 + atan çç ÷÷ = 148.76º
è sen(40.08) ø è sen(40.08) ø

D (km) = 35786 1 + 0,41999 (1 - cos 47.43 ) = 38.140 D (km) = 35786 1 + 0,41999(1 - cos 47.43) = 37.883

Punto 1.2 B) a) de la memoria

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 70


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ELEMENTOS UTILIZADOS EN REDES DE DISTRIBUCION RTV

Antena FM Derivadores
Antena DAB Red de Repartidores
Captación Antena TV terrestre distribución Amplificadores banda ancha
Amplificadores de mástil Cable coaxial
Antena parabólica

Amplificadores monocanal
Amplificadores de banda ancha
Amplificadores de interior
Moduladores de canal Red de Repartidores
Cabecera Procesadores de FI usuario Cable coaxial
Transmoduladores
Tomas usuario
Mezcladores
Repartidores

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 71


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ANTENAS DE RECEPCIÓN DE RTV

Parámetros que las caracterizan:


q Canal, o banda de funcionamiento: banda de frecuencias en las que la antena es
utilizable
q Ganancia: incremento en dB de la tensión entregada por la antena (en dBu) respecto a
una antena de referencia. Se suelen utilizar 2 antenas de referencia: la isotrópica y el
dipolo λ/2. Si no se especifica nada se supone que la ganancia indicada es respecto a la
isotrópica. La relación entre ellas es: Giso(dB)=Gdipolo(dB)+2.15, es decir, un dipolo tiene
una Giso de 2,15 dB.
q Relación D/A (delante/detrás): Diferencia de ganancia entre la captación por el eje
principal y la captación posterior.
q Diagrama de radiación: diagrama que muestra la directividad de la antena, en el que se
puede observar el ancho de haz de captación. Se suele mostrar el de plano E (paralelo
al elemento radiante) y el de plano H (perpendicular al elemento radiante).
q Carga al viento: Fuerza que transmite una antena al sistema de sujección cuando incide
viento a una velocidad determinada.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 72


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO: ANTENA DE RECEPCION DE RADIO FM

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 73


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO: ANTENA DE RECEPCIÓN DAB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 74


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO: ANTENA DE RECEPCIÓN DE TV BANDAS V/UHF

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 75


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO: ANTENA DE RECEPCIÓN TDT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 76


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO: ANTENA DE RECEPCIÓN TDT

Tensión entregada por la antena anterior (DAT 45 UHF) cuando incide en ella la
intensidad de campo indicada en la normativa.

Tipo de Frec. G (dBi) E (dBuV/m) V(dBuV)


señal (MHz)
470 12,5 65 55,6
Analógica 862 17 70 59,83
470 12,5 3+20log(470)=56,44 47,04
Digital 862 17 3+20log(862)=61,71 51,54

Estos valores permiten un buen margen de maniobra para mantener los


valores de relación señal/ruido requeridos en las tomas de los usuarios.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 77


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJERCICIO

Para un repetidor de TV cuya potencia del transmisor es de 10 W y la ganancia de la


antena transmisora es 10 dBi. Calcular:
a) Nivel de campo eléctrico a una distancia D=4 km.
b) Pérdida básica de propagación.
c) Nivel de tensión entregado por una antena receptora de Gr=12 dBi en el canal 38
(portadora de vídeo en 607,25 MHz).

a) Campo Eléctrico en la ubicación del receptor:


E(dBu/m)=PIRE(dBW)-20·log D(km)+74,8=
10·log(10)+10-20·log(4)+74,8 = 82,75 dBu/m
b) Pérdida básica de propagación:
Lb(dB)=32,45+20log F(MHz)+20log D(km)=
32,45+20log(607,25)+20log(4) = 100,15 dB
b) Nivel de tensión entregado por la antena:
V(dBu)=PIRE(dBw)-Lb(dB)+Gr(dBi)+138,75=
20-100,15+12+138,75 = 70,6 dBuV

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 78


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ANTENAS PARABÓLICAS DE RECEPCIÓN TV-SAT

Antenas Offset

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 79


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ANTENAS PARABÓLICAS DE RECEPCIÓN TV-SAT

Antenas parabólicas de foco centrado

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 80


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ANTENAS PARABÓLICAS DE RECEPCIÓN TV-SAT

Ejemplo: balance de enlace para Hispasat

D=36000 km PIRE= 54 dBw


F=12000 MHz
Gr =36 dB
Lb=205 dB

Pr (dBw)=PIRE(dBw)+Gr(dB)-205 = 54+36-205 = -115 dBw


Vr(dBuV)=PIRE(dBw)+Gr(dB)-66.25 = 23.75 dBuV

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 81


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CARGA AL VIENTO DE UN CONJUNTO DE ANTENAS

Punto 1.2 A) d) de la memoria

Momento total (N·m):


nº ant.
MT = åD
n =1
n ·Qn + M m

Qn: carga al viento de la antena n (N)

Dn: distancia de la antena n al punto de anclaje


Mm:Momento que introduce el propio mástil

El momento total debe ser inferior al que soporte


el mástil, indicado en catálogo. Los datos de carga
al viento de las antenas también están en los
catálogos, y se eligen a 120 km/h para alturas
inferiores a 20 m del suelo, y a 150 km/h para
alturas superiores a 20 m.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 82


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA CARGA AL VIENTO DE UN OBJETO

La carga al viento que presenta un objeto se obtiene como:

Q (Newtons) = PV (Kg/m2) · Seq (m2) · 9’81

PV: Presión dinámica del viento

Seq:Superficie equivalente expuesta al viento

La presión dinámica del viento PV se puede calcular así:

δ·v2 δ·v2
PV = (kg/m ) =
2
(N/m 2 )
2g 2
δ: densidad media del aire = 1’25 kg/m3
v: velocidad del viento en m/s
g: aceleración gravitatoria = 9’81 m/s2

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 83


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CARGA AL VIENTO DE ANTENAS

El dato de carga al viento de antenas suele venir en los catálogos

Televés

Ikusi

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 84


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

MOMENTO PRODUCIDO POR EL MÁSTIL

El momento que introduce el propio mástil se puede obtener como:

Mm (N·m) = Pv · Seq · h/2

PV: Presión dinámica del viento, en N/m2

Seq: Superficie equivalente del mástil, en m2 = h · D · 0’6 (0’6 es un


coeficiente aerodinámico)
h: Longitud del mástil desde el anclaje, en m
IKUSI

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 85


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

MOMENTO FLECTOR MÁXIMO QUE SOPORTA UN MÁSTIL

Es un valor indicado por el fabricante. Depende del diámetro y del grosor.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 86


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EL CABLE COAXIAL

Los cables coaxiales empleados deben cumplir las siguientes características técnicas:
q Conductor central de cobre y dieléctrico polietileno celular físico.
q Pantalla de cinta metalizada y trenza de cobre o aluminio
q Cubierta no propagadora de la llama para instalaciones interiores y de polietileno para
instalaciones exteriores.
q Impedancia característica media: 75 ±3 Ω
q Pérdidas de retorno según la atenuación del cable (α) a 800 MHz:

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 87


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESTRUCTURA DE UN CABLE COAXIAL

El parámetro más importante desde el punto de vista de su utilización en las redes


de distribución de RTV es la atenuación (en dB/m) en función de la frecuencia.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 88


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DATOS TÉCNICOS DE CABLES COAXIALES TÍPICOS

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 89


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ANTENUACIÓN INTRODUCIDA POR EL CABLE EN FUNCIÓN DE LA FRECUENCIA

Diámetro exterior: 11,5 mm

Diámetro exterior: 7,5 mm

Diámetro exterior: 4,8 mm

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 90


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EL CABLE COAXIAL. RECOMENDACIONES DE MONTAJE

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 91


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

REPARTIDORES

Son los elementos encargados de obtener señal para varias tomas a partir de una
única fuente de señal. Ejemplos de uso:

PAU con repartidor de 6


Instalación salidas (3 tomas instaladas)
individual
PAU
Toma 1
Repartidor
3 salidas
Coax 1

Coax 2 Toma 2

Toma 3
Toma 1 Toma 2 Toma 3

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 92


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

REPARTIDORES

Parámetros de funcionamiento de los repartidores

q Banda de trabajo: conjunto de frecuencias en los que se pueden utilizar.


q Número de salidas: Número de tomas que podrían conectarse como máximo partiendo
de un único cable.
q Atenuación de inserción: atenuación que introduce el repartidor entre cada una de las
salidas y la entrada.
q Rechazo entre salidas: es la atenuación que se observa en una salida si la señal se
introduce por otra de las salidas.
q Paso de DC: si permite o no el paso de corriente continua de las salidas hacia la entrada.
q Conector: tipo de conexión utilizada (conector F o brida)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 93


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

REPARTIDORES

Ejemplo: modelos de repartidores de Televés.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 94


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

REPARTIDORES

Ejemplo: modelos de repartidores de Televés.

Atenuación
de inserción

Conectores ‘F’
Rechazo Conexión por brida

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 95


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DERIVADORES

Los derivadores son elementos que permiten extraer una parte de señal de la red de
distribución principal para aplicarla a la red de dispersión, que llega hasta el PAU en
vivienda. Nomenclatura: derivador nD A dB, donde n es el nº de salidas derivadas y A
es la atenuación de derivación. Ejemplo: derivador 2D 20 dB:

Entrada

Atenuación de paso Atenuación de derivación


(Ej: 20 dB)

20

Rechazo derivación-derivación
Salidas derivadas (al
PAU)
Salida
Rechazo salida-derivación

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 96


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DERIVADORES

Parámetros de funcionamiento de los derivadores


Los parámetros más importantes de un derivador son:
q Atenuación de paso: Es la atenuación que introduce entre la entrada y la salida.
q Atenuación de derivación: es la atenuación que introduce entre la entrada y las
salidas derivadas.
q Rechazo salida – derivación: es la atenuación que se obtiene en las salidas
derivadas a una señal que se introduzca por la salida.
q Rechazo derivación – derivación: es la atenuación que se obtiene en una salida
derivada si la señal se introduce por otra de las salidas derivadas.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 97


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DERIVADORES

Ejemplo: derivadores de Televés

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 98


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DERIVADORES

Ejemplo: derivadores de Televés

SMATV 2D – 5-2400 MHz

Como la atenuación de derivación es ligeramente distinta en función de la frecuencia, según el nº de


salidas derivadas, distintos modelos, etc.. algunos fabricantes los agrupan por tipos, con la siguiente
correspondencia: tipo TA: 10 dB, tipoA: 15 dB, tipo B: 20 dB, tipo C: 25 dB y tipo D: 30 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 99


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DERIVADORES

SMATV 4D – 5-2400 MHz

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 100


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TOMAS DE USUARIO

Sirven para proporcionar al usuario las señales de los diferentes servicios. Se separan
en función de su frecuencia en diferentes conectores de salida. Las hay de dos tipos:

q Tomas de paso: dejan pasar la señal, extrayendo una porción de la misma que es la
que se entrega en los conectores.
q Tomas finales (separadoras): se utilizan al final de cada una de las ramas de la Red
interior de usuario, para permitir el acceso al servicio.
En la topología en estrella, que es la utilizada en la Red Interior de Usuario, se utilizan
siempre tomas finales.

Toma de paso Toma de paso Toma final

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 101


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TOMAS DE USUARIO

Ejemplo: tomas de usuario de Televés

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 102


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESQUEMA BÁSICO DE LA RED DE DISTRIBUCIÓN

CABECERA
Criterio de elección de los derivadores en planta y C
repartidores en PAU.
Como punto de partida en el diseño de la red de distribución
se colocan los derivadores de la siguiente manera: En la
planta más lejana a la cabecera se elige un derivador tipo
B
TA (12 dB), y luego de dos en dos, o de tres en tres, se van
colocando los de tipo A, B, C y D hasta llegar a la planta
más cercana a la cabecera. Si esta solución no proporciona
B
una red ecualizada habrá que probar a cambiar algunos de
ellos, o a introducir reamplificación.
Para cumplir la norma de ICT hay que utilizar siempre A
derivadores cuya banda de funcionamiento se extienda
desde 5 a 2150 MHz.
A
En los PAU se coloca un repartidor con tantas salidas como
estancias computables.
TA

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 103


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESQUEMA BÁSICO DE LA RED DE DISTRIBUCIÓN

Objetivo de diseño de la red: CABECERA


C
Conseguir que la atenuación desde la cabecera hasta Tc1
todas las tomas sea lo más parecida posible (lo ideal sería
que fuera exactamente la misma), y que esta atenuación P1

permita obtener los niveles en toma que indica la norma B


con los amplificadores disponibles comercialmente. Tc2
P2
La atenuación de una toma hasta la cabecera se obtiene B
sumando las atenuaciones de todos los elementos que
Tc3
existen entre esa toma y la cabecera. Por ejemplo para la At Tc5 R D3
toma indicada habría que sumar: Tc4 A

• Las atenuaciones introducidas por los tramos de


cable Tc1, Tc2, Tc3, Tc4 y Tc5. A
• Las pérdidas de paso en derivadores P1 y P2.
• La atenuación de derivación D3
• La atenuación R que introduce el repartidor en PAU TA
• La atenuación At que introduce la propia toma

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 104


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESQUEMA BÁSICO DE LA RED DE DISTRIBUCIÓN

Cálculo de las atenuaciones para las tomas de usuario y nivel necesario a la salida de la
cabecera (punto C de la figura anterior).
Puntos 1.2 A) h) 1) y 3) y 1.2 B) f) 1) y 3) del proyecto técnico
1. Se colocan los derivadores en planta según el criterio anterior (como punto de partida).
2. Se calculan las atenuaciones desde todas las tomas al punto C, que es la salida de la
cabecera. Las atenuaciones deben calcularse en las bandas 15-862 MHz y 950-2150 MHz,
particularizando en las frecuencias de los servicios que se transmiten en ella: radio FM,
radio digital (DAB), TV analógica, TV digital (DVB) y FI SAT. Después se completan las
siguientes tablas:
Frecuencia At. Mejor toma At. Peor toma Frecuencia At. Mejor toma At. Peor toma
(MHz) Amin(dB) Amax(dB) (MHz) Amin(dB) Amax(dB)
15 950
100
2150
200
Para FI
470
(Nota: debe incluirse como anexo en la
860
memoria una tabla con los niveles para todas
Para RTV las tomas del edificio).
Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 105
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESQUEMA BÁSICO DE LA RED DE DISTRIBUCIÓN

3. Con esas atenuaciones se obtienen los niveles de cabecera óptimos para cada servicio
(nivel en el punto C) y los niveles en las tomas mejor y peor. Si llamamos:
Amin=atenuación de la toma mejor, cuya atenuación hasta la cabecera es mínima
Amax=atenuación de la toma peor, cuya atenuación hasta la cabecera es máxima
Nmin=nivel mínimo necesario en la toma para un servicio determinado
Nmax=nivel máximo recomendado en la toma para un servicio determinado

Nivel cabecera min=Nmin+Amax


Nivel cabecera optimo=(Smin+Smax)/2
Nivel cabecera max=Nmax+Amin

Servicio At. Mejor At. Peor Margen en toma Ncab Ncab Ncab Nivel toma Nivel toma
toma (dB) toma (dB) (dBuV) mínimo máximo óptimo peor mejor
FM 40 - 70

DAB 30 - 70
TV - AM 57 - 80
DTT 45 - 70
FI 47 - 77

El nivel en cabecera no debe superar los 120 dBuV en la banda 15-860 MHz y 110 dBuV en la
banda 950 – 2150 Mhz

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 106


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

VIABILIDAD DE LA RED

Para dar por bueno el diseño en cuanto a nivel de señal se deben cumplir los siguientes
requisitos:
q La diferencia entre la atenuación de la toma peor y la mejor debe ser ≤ que la diferencia
entre los niveles máximo y mínimo en toma indicados por la norma, para todos los
servicios. Por ejemplo, para RTV analógica:
At. peor toma (dB) – At. mejor toma(dB) ≤ 80-57=23 dB

q La atenuación de la toma peor para cada servicio debe cumplir:


At. peor toma (dB) ≤ Nivel máx en cabecera(dBu) – Nivel mínimo en toma (dBu)
Por ejemplo, para la banda de FI: At. peor toma (dB) ≤ 110-47 = 63

Cuando estos criterios no se cumplan habrá que reconsiderar la posición de los derivadores
y/o usar reamplificación (de línea o en PAU).
En la práctica los niveles máximos disponibles en cabecera serán inferiores a los indicados
en la normativa, debido a los elementos de mezcla en cabecera y a los ajustes de nivel
necesarios para mantener la intermodulación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 107


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO

CABECERA
C
Diseño de la red del siguiente edificio: 3m

q Nº de plantas: 5 5m
5m
4m
15 m 9m
20 15 m
q Viviendas por planta: 2
25 m
25 m
3m
q Estancias de la vivienda: 4 5m
5m
habitaciones+salon+cocina+2 baños 15 m
4m
9m
15 m
20
q Distancia de cabecera al derivador en última 25 m
3m
25 m
5m
planta: 3 m. 5m
15 m 4m
9m 15 m
q Distancias de los derivadores en planta 16
25 m
25 m
(situados en Reg. Secundario) a los PAU en 3m
5m
vivienda: 4 y 9 m. 15 m 4m
5m

16 9m 15 m
q Distancias a las tomas a instalar en las 25 m
25 m
viviendas: 5, 15 y 25 m. 5m
3m
5m
4m
15 m 9m
12 15 m
25 m
25 m

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 108


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

SOFTWARE DE CÁLCULO DE REDES: TELEVÉS CAST 3.0

Símbolo de
cabecera

Barra de
herramientas

Ventana de dibujo de
los esquemas
Elementos a
utilizar en los
esquemas

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 109


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

ESQUEMA DE LA RED DE DISTRIBUCIÓN


Cabecera

Mejor toma
Peor toma

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 110


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TABLA DE ATENUACIONES PARA LA TOMA MEJOR Y PEOR

Frecuencia At. Mejor toma At. Peor toma Frecuencia At. Mejor toma At. Peor toma
(MHz) Amin(dB) Amax(dB) (MHz) Amin(dB) Amax(dB)
15 31,6 35,3 950 39,3 46,2
100 31,8 35,9
2150 41,1 50,2
200 32,2 36,9
500 33,4 39,4
800 33,6 39,9

Servicio At. Mejor At. Peor Margen en toma Ncab Ncab Ncab Nivel toma Nivel toma
toma (dB) toma (dB) (dBuV) mínimo máximo óptimo peor mejor
FM 31,8 35,9 40 - 70 75,9 101,8 90 54,1 58,2

DAB 32,2 36,9 30 - 70 66,9 102,2 85 48,1 52,8


TV - AM 33,4 39,9 57 - 80 96,9 113,4 105 65,1 71,6
DTT 33,6 39,9 45 - 70 84,9 103,6 95 55,1 61,4
FI 39,3 50,2 47 - 77 97,2 116,3 106 55,8 66,7

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 111


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

AMPLIFICADORES

Sirven para amplificar la señal recibida y con ello compensar la atenuación de la red de
distribución. Los parámetros que nos interesarán son los siguientes:
q Banda o bandas de trabajo: margen de frecuencias en los que el amplificador es utilizable.
Atendiendo al conjunto de frecuencias que amplifican distinguimos dos tipos de
amplificadores: Monocanal (amplifican un solo canal) y de banda ancha (amplifican toda una
banda de frecuencias).
q Nivel máximo de salida: Valor máximo de tensión que es posible obtener a la salida del
amplificador para un cierto valor de relación S/I (señal / intermodulación).
q Ganancia: incremento que sufre la señal al atravesar el amplificador. Suele ser regulable en
un cierto margen.
q Ecualizador: pendiente de la ganancia en el ancho de banda de amplificación. También suele
ser regulable.
q Figura de ruido: Parámetro indicativo del ruido que introduce el amplificador en el proceso de
amplificación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 112


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

q Amplificadores monocanal: amplifican un solo canal de TV. Se utilizan exclusivamente en


la cabecera, y serán necesarios tantos amplificadores como canales se desee amplificar.
Disponen de un sistema de mezcla que se denomina automezcla, o mezcla en Z.
q Amplificadores de banda ancha: Amplifican una o más bandas de frecuencia. Se utilizan
en distintos puntos de la red, y podemos encontrarnos por ejemplo:
• Amplificadores de mástil: Se colocan inmediatamente después de las antenas, en el
mismo mástil. Sirven para amplificar señales muy débiles.
• Centralitas amplificadoras: Se utilizan en cabecera y también para reamplificación en
puntos intermedios de la red. Pueden ser de amplificación conjunta (toda la banda
MATV, toda la FI, o ambas) y de amplificación separada (tienen entradas y regulación
independiente para cada banda: FM, V/UHF, etc.)
• Amplificadores de vivienda: Se utilizan para amplificar la señal dentro de la vivienda de
usuario. Son amplificadores de amplificación conjunta. Se colocan en el PAU.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 113


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Ejemplo: amplificador de mástil

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 114


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Ejemplo: Amplificador monocanal

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 115


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Características de los amplificadores monocanal

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 116


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Ejemplo de centralita amplificadora – amplificación conjunta

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 117


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Centralitas amplificadoras de banda ancha utilizadas en reamplificación

Están destinadas a amplificar todo el margen de frecuencias 47-2150 MHz. Tienen una
entrada y una salida, aunque internamente amplifican de manera independiente las bandas
47-860 y 950-2150 MHz. Tienen ganancias y regulación de ganancia distintas para cada
banda.

47-862 MHz

Entrada Salida

950-2150 MHz

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 118


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Centralitas amplificadoras de banda ancha utilizadas en reamplificación

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 119


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO DE USO DE REAMPLIFICACIÓN EN ICT

PAU PAU

Pl. 16

PAU PAU

Pl. 15
Reamplificación
(centralitas) en Pl. 14
Televés 5398

PAU PAU

Pl. 14

PAU PAU

Pl. 13

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 120


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO DE USO DE REAMPLIFICACIÓN EN ICT

Ejemplo de uso: un solo equipo para las dos bajantes ICT. Televés 5317.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 121


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO DE USO DE REAMPLIFICACIÓN EN ICT

Ejemplo de uso: nueva centralita de Televés. Reamplifica sólo la FI.

5319

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 122


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Ejemplo de centralita amplificadora – amplificación separada

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 123


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

TIPOS DE AMPLIFICADORES

Características de centralitas amplificadoras – amp. separada

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 124


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

q Debemos colocar un amplificador para cada servicio


q De la cabecera deben salir dos coaxiales. En ambos deben estar presentes todas las
señales distribuidas en la banda 47-862 MHz (servicios FM, DAB, TV analógica y TV
digital), y se diferenciarán en la señal en FI de satélite que transportarán, es decir, hay
que prever que podrán existir dos antenas parabólicas, y cada una de ellas entregará su
señal en la banda de FI (950-2150 MHz).
Proceso de obtención:
De las señales obtenidas en la banda 47-860 MHz se obtienen 2 salidas mediante un
repartidor de 2 salidas. Cada una de esas salidas se mezcla con la FI de satélite de cada
una de las parabólicas, utilizando un mezclador. La salida de dicho mezclador constituye
el punto de alimentación de la cabecera que se ha tenido en cuenta en los ejemplos
anteriores.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 125


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

ANTENA SAT 1 ANTENA SAT 2

AMP AMP AMP AMP AMP AMP


FM DAB UHF DVB FI FI

MEZCLADOR BANDA
MEZCLADOR 47-2150 MHZ
BANDA 47-860 MHZ

REPARTIDOR
BANDA 47-860 MHZ

FM+DAB+UHF+DVB+FI SAT 1 FM+DAB+UHF+DVB+FI SAT 2

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 126


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONEXIÓN DE AMPLIFICADORES MONOCANAL. AUTOMEZCLA

Entrada de señal (antena)


Salida de señal (antena) a
otro monocanal

C45

Salida amplificada

Entrada de señal amplificada de otro


monocanal (automezcla)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 127


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Ejemplo: cabecera MATV con monocanales (banda 47-850 MHz)

FM DAB C37 C46 C55 C59 C64

Pérdida en cada paso de Salida RF mezclada


mezcla: 0,2 – 0,3 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 128


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Reglas de configuración de cabeceras con monocanales

Caso general:
Los monocanales correspondientes
a los canales más altos (frecuencias
más altas) deben estar más cerca
de la salida (para minimizar la
atenuación que sufren en la
automezcla). La antena también
debe conectarse al monocanal del
canal más elevado.

C59 C55 C46 C37

salida RF

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 129


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

EJEMPLO

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 130


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Configuración con canales adyacentes

Para usar canales adyacentes son necesarios monocanales con mayor selectividad. Además no
deben colocarse próximos, sino alternados.

Ej: canales 57, 58, 59, 60, 61, 62 y 63

C57 C59 C61 C63 C58 C60 C62

Salida
RF

Rechazo n ± 1 >15 dB
Rechazo n ± 2 >50 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 131


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Monocanales UHF de Televés

Modelo para uso


con canales
adyacentes

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 132


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Amplificador para canales digitales


Para amplificar los canales 66 a 69 de TV digital terrestre (TDT), comunes en toda
España, se utiliza un único amplificador que tiene un total de 32 MHz de ancho de banda.

Para canales DTT individuales pueden usarse también los monocanales para canales analógicos

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 133


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Comparativa de uso entre amplificadores monocanal y centralitas de banda ancha

• Los amplificadores monocanal tienen un nivel de salida mayor, lo que permite


alimentar a un mayor número de tomas (antes de tener que reamplificar). Además los
monocanales no introducen intermodulación entre canales en cabecera, mientras que
una centralita de banda ancha sí. Eso disminuye aún más el nivel de salida que puede
obtenerse de ésta, y la capacidad de reamplificación en la red.
• En una cabecera con amplificadores monocanal se pueden ajustar las ganancias de
los diferentes canales por separado, lo que permite una mejor ecualización. Si los
niveles entregados por la antena para los canales recibidos difieren mucho unos de
otros no es recomendable usar una centralita de banda ancha (ej: transmisores
procedentes de varias direcciones, unos más lejanos que otros).
• Los amplificadores monocanal tienen mayor selectividad, lo que los hace
imprescindibles en situaciones de interferencias (transmisores cercanos, ruido
industrial, etc.). Actualmente ya hay modelos que permiten configuraciones en las que
se amplifican canales adyacentes.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 134


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CONFIGURACIÓN DE LA CABECERA PARA RTV-SAT

Comparativa de uso entre amplificadores monocanal y centralitas de banda ancha

En resumen:
• Por norma general se utilizarán amplificadores monocanales en cabecera, para la banda 47-
860 MHz. Sólo se recomienda usar una centralita de banda ancha en cabecera en esa banda si
el edificio no tiene muchas tomas (menos de 30), y todos los canales se reciben ecualizados en
las antenas.
• Usar centralitas de banda ancha tiene la ventaja de que la ampliación para recibir futuros
canales es inmediata, ya que está incluida toda la banda. En caso de utilizar monocanales habrá
que añadir el amplificador del canal que se desee incluir en la instalación.
• Para amplificar la banda de FI (950-2150 MHz) siempre se utilizan centralitas de banda ancha
(contiene 32 canales de 37,5 MHz de ancho de banda). De hecho no se fabrican monocanales
según el concepto visto en la banda 47-860 MHz.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 135


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DISTRIBUCIÓN A GRAN DISTANCIA: FIBRA ÓPTICA

Lo visto hasta ahora es útil en edificios normales y pequeñas urbanizaciones. Pero qué sucede
cuando tenemos que llevar la señal de la cabecera a grandes distancias (> 500 metros)?

El cable coaxial presenta una atenuación excesiva que resulta complicado compensar por
amplificación debido a un incremento del ruido e intermodulación (y también por coste).

La fibra óptica resulta más adecuada como medio de transporte, ya que su baja atenuación
(0’5 dB/km) permite cubrir grandes distancias.

Es necesario un equipo que transforme la señal de RF de cabecera en una señal óptica


(transmisor óptico) y otro en el destino que reciba la señal óptica y la convierta de nuevo a
señal de RF para distribuirla mediante coaxial a las viviendas.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 136


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DISTRIBUCIÓN A GRAN DISTANCIA: FIBRA ÓPTICA

Esquema de aplicación práctico (Televés):

Transmisor óptico
Cabecera
Repartidor para
fibra óptica

Fibra óptica

Receptor óptico

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 151/237 137
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DISTRIBUCIÓN A GRAN DISTANCIA: FIBRA ÓPTICA

Transmisor óptico Receptor óptico

salida

(*) Para 40 canales analógicos de TV y 32 canales digitales de satélite

Repartidor óptico

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 151/237 138
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

DISTRIBUCIÓN A GRAN DISTANCIA: FIBRA ÓPTICA

Modelo del enlace óptico

Repartidor
Fibra ópt.
D (km)
Atenuador Amp.
Vin (dBuV) Vout (dBuV)
Vin (dBuV) Vout (dBuV) A=2·Po (dB) G=14 dB

TX óptico RX óptico
Vout (dBuV) = Vin (dBuV) – 2·Po (dB)+ 14
Perdidas ópticas Po(dB) = 0’5D+0’5C+PR
Vout máxima = 100 dBuV para 2 canales
D: longitud del tramo de fibra, en km analógicos (ver apartado intermodulación)
PR: Pérdidas del repartidor
C: Nº de conectores ópticos usados
(mínimo 2)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 139


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Diferencia entre la potencia (tensión) de


señal y la potencia de ruido en la toma de
usuario.
S/N (dB) = Pseñal (dBw) – Pruido (dBw) =
Vseñal (dBuV) – Vruido (dBuV)

Servicio Valor recomendado


Televisión V/UHF AM ≥ 43 dB
Radio FM ≥ 38 dB
Televisión SAT analóg. ≥ 15 dB
Televisión SAT digital ≥ 11 dB
Televisión cable QAM ≥ 28 dB
Televisión Digital Terrestre ≥ 25 dB

Nomenclatura:
Letras minúsculas: unidades naturales. Letras mayúsculas: unidades en dB.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 140


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Modelo de ruido térmico


El ruido térmico se asocia a los movimientos de electrones que se producen en los dispositivos
electrónicos. Se modela mediante una resistencia que está a una determinada temperatura.
Experimentalmente se ha comprobado que el voltaje eficaz de ruido Vruido RMS producido por
una resistencia R a una temperatura T es:

B=ancho de banda del sistema (Hz)


Vruido RMS = 4kTRB donde k=1’38·10-23 (W/Hz ºK) (Cte. De Boltzman)
T=Temperatura en ºK (grados kelvin)

Potencia de ruido disponible La potencia en la resistencia de carga


Rcarga es máxima cuando su valor es
RS
VR igual a la resistencia de salida del
sistema RS (situación habitual de trabajo)
Pruido
Sistema Rcarga
TS, B, RS
Vruido RMS VR2 VruidoRMS
2
Pruido = = = kTB
Sistema R 4R
Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 141
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Potencia y tensión de ruido generada por una antena Valor de temperatura ambiente
T0 = 20º C = 293º K
pruido = k·Ta·B (Watios) Ta depende de la frecuencia, y
k=1’38·10-23 (W/Hz ºK) podrá ser mayor o menor que T0
Ta=Temp. de antena (ºK)
B=ancho de banda (Hz)

B=5 MHz B=27 MHz


En V/UHF Ta=T0=293º K En FI-SAT Ta=90º K
pruido=1’38·10-23 ·5’5·106 · 293=2’02·10-14 W pruido=1’38·10-23 ·27·106 · 90=3’35·10-14 W

sobre 75 Ω sobre 75 Ω

Vruido = 2 dBuV Vruido = 4 dBuV

¡La potencia de ruido depende muy poco de la ganancia!

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 142


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Variación de la Ta para antenas parabólicas (a 12 GHz)

Diámetro

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 143


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Factor de ruido y figura de ruido de un amplificador

El factor de ruido indica cuanto ruido añade el amplificador

AMPLIFICADOR
Señal de Señal amplificada
entrada + ruido añadido

(s/n)entrada
+
(s/n)salida
Ruido
propio

Cuando a la entrada Figura de ruido, F:


(s/n)entrada se tiene la
Definición: f= temperatura de F = 10·log(f)
(s/n)salida referencia To

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 144


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Concepto de temperatura equivalente de ruido:

Considerando una temperatura equivalente del amplificador, Tamp, responsable del ruido
interno del amplificador:

AMPLIFICADOR
Sin Sout=Sin x g

Nin =KToB
+
g Nout=(Nin +KTampB) x g
Ruido
propio
K·Tamp·B

(S/N)in Sin / KToB Tamp


f= = = 1+ Tamp = To (f-1)
(S/N)out Sin·g /(KToBg + KTampBg) To

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 145


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Reamplificación. Factor de ruido de un conjunto de elementos en cascada.

g1, f1 g2, f2 gt, ft

gt = g1 * g2 * g3 ... ft = f1 + f2 - 1 + f3 - 1 + ...
g1 g1.g2

Es muy importante que el primer


amplificador de la cadena tenga un
f muy bajo y una g muy alta

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 146


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Factor de ruido y figura de ruido de un atenuador

Sin Atenuador Sout=Sin/a Un atenuador


‘a’ veces disminuye la señal pero
Nin=KToB A(dB)=10·log a Nout=KToB no disminuye el ruido

(S/N)in Sin / KToB


f= = =a
(S/N) out Sin /(KToBa )
El factor de ruido de un atenuador coincide con su atenuación

Nunca colocar en primer lugar un


elemento que introduzca gran atenuación
(tramos largos de cable)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 147


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Cálculo de la s/n (puntos 1.2 A) h) 4) y 1.2 B) f) 4) de la memoria)


Ta : temp. de antena, en ºK
1. Se identifican los bloques de Ta sa : potencia de señal entregada por la antena, en W
amplificación y atenuación que na: potencia de ruido en antena = KTaB
existen desde la antena hasta la Toma
toma. sa
na
g1, f1 g2, f2 S/N
Ta
2. Se calcula el factor de ruido
total equivalente.
Toma f2 - 1 f3 - 1
sa
ft = f1 + + + ...
na g1 g1.g2
3. La relación S/N se calcula S/N
gt , ft
como:

sa g t sa ( s / n) antena
( s / n)toma = = =
KTa Bg t + KT0 ( f - 1) Bg t KB[Ta + T0 ( f t - 1)] 1 + T0 ( f - 1)
t
Ta

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 148


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Cálculo de la S/N. Expresión práctica en unidades logarítmicas.

La expresión general de la S/N en toma puede escribirse en dB como:

S/N (dB) = Sa (dBuV) – Na (dBuV) – 10·log[1+T0(ft-1)/Ta]

Para banda MATV (47-860 MHz): Para banda FI-SAT (950-2150 MHz):
Ta= T0=293 ºK Ta= 90 ºK

S/N (dB)=Sa (dBu) – 2 – Ft (dB) S/N (dB)=Sa (dBu) – 4 – 10log[1+3’25(ft -1)]

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 149


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Consideraciones respecto a la S/N de la red

‘ El factor de ruido total lo determina principalmente el primer amplificador de la cadena, y


su ganancia. Es importante que tenga un ‘f’ bajo y una ‘g’ alta.
‘ Nunca colocar un largo tramo de cable desde el la antena hasta el primer amplificador, ya
que el factor de ruido lo determinará la atenuación del cable, y no el amplificador.
Procurar colocar las antenas lo más cerca posible de la cabecera.
‘ Si la señal recibida es muy débil (caso de TV-SAT), el factor de ruido del primer
amplificador es crucial (se usan LNB de F=0.7 dB en el foco de la antena). Si la señal
recibida es fuerte, el valor de F es menos importante.
‘ Un incremento en la ganancia de la antena aumenta el nivel de señal y disminuye el ruido
(ya que baja si temperatura de antena), y por tanto mejora la S/N de partida.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 150


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Figura de ruido típica de los amplificadores

Monocanales serie T30 Televés

La figura de ruido típica de los amplificadores más usados está entre 9 y 11 dB.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 151


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Ejemplo 1: señal en la antena necesaria para cumplir el criterio de S/N

Ta=To At. distribución


Na=2 dBuV
Sa?
G=55 dB A=60 dB
S/N ≥ 43 dB
F=9 dB
S ≥ 57 dBuV

10 60/10 - 1
ft = 10 9 / 10
+ = 11.1 Ft = 10·log 11.1 = 10.4 dB
10 55/10

S/N = 43 = Sa – 2 – 10.4 Sa = 43 + 2 + 10.4 = 55.4 dBuV

Si lo comparamos con el necesario para cumplir el criterio de nivel de señal:

Y para el nivel de señal: Sa+55-60=57 Sa = 57 + 60 - 55 = 62 dBuV

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 152


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Ejemplo 2: idem con un tramo largo de cable antes de amplificar

Ta=To At. distribución


Na=2 dBuV
Sa? 40 m
G=55 dB A=54 dB
S/N ≥ 43 dB
Acable=40x0.15= 6 dB F=9 dB
S ≥ 57 dBuV

10 9/10 - 1 1054 / 10 - 1 Ft = 10·log 34.8 = 15.4 dB


ft = 10 6 / 10
+ + -6 / 10 55 / 10 = 34.8
10 -6/10 10 ·10

S/N = 43 = Sa – 2 – 15.4 Sa = 43 + 2 + 15.4 = 60.4 dBuV

Si lo comparamos con el necesario para cumplir el criterio de nivel de señal:

Y para el nivel de señal: Sa-6+55-54=57 Sa = 57 + 54 – 55 + 6 = 62 dBuV

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 153


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Ejercicio: ¿cuántas veces podemos reamplificar sin tener problemas con la S/N?

N etapas amplificador + atenuador

G A=G G A=G
Sa S/N=43 dB

Na=2 dBuV
F F

a -1 f -1 a -1
ft = f + + +. + .. = N·f + 1 » N·f
a a·(1/ a) a·(1/ a)·a

S/N = 43 dB = Sa – 2 – F – 10·log(N) N = 10( Sa-2-F - 43 ) / 10


Para Sa=70 dBuV y F=10 dB resulta: N=31 amplificadores en cascada
Para Sa=60 dBuV y F=10 dB resulta: N=3 amplificadores en cascada

No hemos tenido en cuenta la intermodulación

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 154


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Ejercicio: calcular la ganancia de la antena necesaria para recepción de TV por satélite


digital (para hispasat).
Ta=90ºK
LNB Amp. Cabecera At. Distribución S/N ≥ 17.5 dB

A=55 dB Toma
Hispasat: G=55 dB G=30 dB
Sa(dBu)=-12,95+Gr(dBi) F=1.1 dB F=9 dB S ≥ 47 dBuV

10 9 / 10 - 1 10 55 / 10 - 1 Teq=To(1.2892-1)=85 ºK
ft = 10 1.1/ 10
+ + 30 / 10 55 / 10 = 1.2892
10 55 / 10 10 ·10

S/N =17.5 = -12.95 + Gr -10·log [KB(Ta+Teq)] - 138.75 = Gr – 19.85

Gr = 17.5+19.85 = 37.35 dB
Se suele añadir 1 – 1.5 dB más para Gr=39 dB
compensar los fenómenos atmosféricos.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 155


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Modelo de ruido de un enlace óptico.

Según los datos de ruido del fabricante


de los equipos ópticos se obtiene una
figura de ruido F del sistema que sólo
se ajusta al modelo atenuador más
amplificador para atenuaciones ópticas
altas.
En este caso es más conveniente
utilizar un modelo polinómico para
obtener el F del sistema, en función de
las pérdidas ópticas del enlace.
Debido al esquema de modulación
utilizado en la conversión RF – óptico
(AM), el valor de F resultante es
bastante elevado.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 156


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / RUIDO EN TOMA DE USUARIO

Modelo de ruido de un enlace óptico.

A efectos de cálculo de niveles de señal y ruido, un enlace óptico es equivalente a un amplificador, cuya
ganancia y figura de ruido se obtienen del siguiente modo:

Repartidor
Fibra ópt. Amplificador
D (km)

Vin (dBuV) Vout (dBuV)


Ganancia G, dB
Figura de ruido F, dB
TX óptico Pérdidas RX óptico
ópticas, Po

Po: pérdidas ópticas en dB calculadas como:


Po (dB) = 0’5·D + 0’5·C + PR
G (dB) = 14 – 2·Po
D: longitud de fibra ópt. En km
F (dB) = 0’0313·Po2 + 0’8647·Po + 24’75
C: Nº de conectores utilizados
PR: Pérdidas en repartidores ópticos, en dB
Válido para 1 ≤ Po ≤ 25 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 170/237 157
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Ej: Intermodulación en
¿Qué es la intermodulación?
canales digitales QAM

‘ Es la generación de señales no deseadas


debido a un proceso de amplificación no
lineal.
‘ Amplificador real: mantiene la ganancia
sólo para un margen de niveles de entrada
(margen lineal). Si se supera éste se satura
y comienza a producir intermodulación
entre las señales que amplifica.

Servicio Valor recomendado


Televisión V/UHF AM ≥ 43 dB
Radio FM ≥ 38 dB
Televisión SAT analóg. ≥ 15 dB Relación S/I
Televisión SAT digital ≥ 11 dB
Es la diferencia entre el nivel de señal
Televisión cable QAM ≥ 28 dB
deseada y el nivel de los productos de
Televisión Digital Terrestre ≥ 25 dB intermodulación generados en banda.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 158


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Curva de respuesta típica de la ganancia de un amplificador.

Salida

Vmax
Zona de saturación

Zona lineal

Entrada

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 159


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Amplificador en zona lineal: baja intermodulación

dB:V
dB:V S1+20
g=100
S1 Ganancia ‘g’ S1
G=20 dB

f1 f2 f1 f2

Función de transferencia del amplificador:

sout=g · sin Lineal

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 160


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Amplificador en zona no lineal: alta intermodulación


g=100
Reducción del nivel de
salida esperado G=20 dB
dB:V
dB:V S1+18

S1 Ganancia ‘g’ S1 S/I 3er


sin sout orden

f1 f2 2f1-f2 f1 f2 2f2-f1
Función de transferencia del amplificador:

sout=g·sin+g1·(sin)2+ g2·(sin)3 Polinomio de orden 3

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 161


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Relación S/I. Nivel de salida máximo de un amplificador:

Es el nivel de salida para el que se obtiene una relación S/I determinada,


cuando a la entrada se aplican 2 canales. El valor de esa S/I suele determinarlo
la norma que corresponde a la banda de frecuencias amplificada.

Ejemplo: amplificador de FI (Televés)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 162


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Valor de S/I especificado para dos canales en función del tipo de amplificador y servicio
utilizado

Lo llamaremos S/I nominal, (S/I)nom

Tipo amplificador Norma Valor (S/I)nom


Monocanales (TV-AM) EN50083-5 54 dB
Banda Ancha V/UHF ( 2 canales DIN45004B 54 dB
TV-AM)
Banda Ancha V/UHF (TV-QAM, DIN45004B 35 dB
COFDM)
Banda ancha FI (FM) VDE 0855/12 35 dB
Banda ancha FI (QPSK) VDE 0855/12 25 dB
DAB - 50 dB
FM UNE 523/79 54 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 163


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

1er Paso: Reducción del nivel máximo de salida según el número de canales amplificados
Cuando se amplifican más de 2 canales se debe reducir el nivel máximo de
salida por canal (para mantener la (S/I)nom) según la siguiente regla:

VmaxN(dBuV) = Vmax2(dBuV) – 10·log N + 3

VmaxN: Nivel de salida máximo (por canal) cuando se amplifican N canales.

Vmax2: Nivel de salida máximo para 2 canales (catálogo), con el que se obtiene la
(S/I)nom indicada en la tabla de valores y normas de medida anterior.
N: nº de canales amplificados

Cuando el amplificador amplifica N canales y entrega a su salida VmaxN


(por canal) mantiene la S/I en su valor nominal.

Tabla de reducción práctica (Televés)


N

VmaxN = Vmax2 – esta fila

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 164


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

2º Paso: Cálculo de la S/I total a la salida de un amplificador, en función de la tensión


de salida seleccionada (amplificando N canales):

(S/I)salida(dB) = (S/I)nom(dB) + 2·[VmaxN(dBuV) – Vamp(dBuV)]

(S/I)salida: Relación S/I obtenida a la salida el amplificador

(S/I)nom: Relación S/I especificada para el amplificador, a su nivel de salida


máximo, Smax

VmaxN: Nivel de salida máximo para N canales con el que se obtiene la (S/I)nom
indicada en la tabla de normas de medida (calculado en paso 1).

Vamp: Nivel de salida seleccionado (que está entregando el amplificador).

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 178/237 165
Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Cálculo de la S/I para varios amplificadores en cascada

><
(s/i)1 (s/i)2 (s/i)total

N
1 1 1 1
= + + ... = å
(s/i)total (s/i)1 (s/i)2 n =1 ( s / i)n

Si utilizamos los datos de S/I en dB:

é -( S20/ I)1 - ( S / I )2
ù N - ( S / I )n
(S / I)total = -20·logê10 + 10 20 + ...ú = -20·log å 10 20
ë û n=1

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 166


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Si los N amplificadores de la cadena son iguales y presentan la misma S/I, la


relación S/I total resulta:
N
1 1 N ( s / i)
=å = Þ (s / i)total =
(s / i)total n=1 (s / i)n ( s / i) N
Expresado en dB:
(S / I)total = (S / I) - 20·logN

Si queremos mantener la (S/I)total igual a la S/I de un amplificador habrá que aumentar la


S/I de cada amplificador una cantidad 20·logN para compensar el término anterior. Eso se
consigue si el nivel de tensión de cada uno de ellos se baja en:

10·logN dB
Tabla práctica
Nº de amplificadores 1 2 3 4 5 6 7
Reducción por amplif. (dB) 0 3 4,8 6 7 7,8 8,5

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 167


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Ejemplo: calcular el nivel máximo de salida del amplificador 5317 de Televés en la


banda de FI para n=32 canales QPSK.

Smax N=32(dBuV) = 121 dBuV – 7,5·log (32-1) = Para ese nivel de salida por canal,
amplificando 32 canales, el valor de S/I se
109,8 dBuV mantiene en 35 dB

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 168


Módulo I. Infraestructuras Comunes de Telecomunicación
2 Redes de distribución RTV-SAT

CÁLCULO DE LA RELACIÓN SEÑAL / INTERMODULACIÓN EN TOMA

Ejemplo: calcular la relación S/I a la salida del amplificador 5317 de Televés para n=32
canales, si su nivel de salida es de S=115 dBuV

Smax N=32(dBuV) = 121 dBuV – 7,5·log (32-1) = 109,8 dBuV

S/I (dB) = 35 + 2 · [109,8 – 115] = 24,6 dB

Debe salir un valor de S/I inferior a 35 dB, ya que hemos superado el máximo valor de
salida para 32 canales que permite mantener esos 35 dB de S/I.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 169


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

3. REDES DE TELEFONÍA Y BANDA ANCHA.

ANEXO II. NORMA TÉCNICA DE ICT PARA EL ACCESO AL SERVICIO


DE TELEFONÍA DISPONIBLE AL PÚBLICO Y DE BANDA ANCHA.

Objeto

Esta norma técnica establece las características técnicas mínimas que deberán cumplir las
infraestructuras comunes de telecomunicaciones (ICT) destinadas a proporcionar el acceso a los
servicios de telefonía disponible al público (STDP) y a los servicios de telecomunicaciones de
banda ancha prestados a través de redes públicas de comunicaciones electrónicas prestados por
operadores habilitados para el establecimiento y explotación de las mismas.
Esta norma deberá ser utilizada de manera conjunta con las especificaciones técnicas mínimas
de la edificación en materia de telecomunicaciones (anexo III), o con la Norma técnica básica de
la edificación en materia de telecomunicaciones que las incluya, que establece los requisitos que
deben cumplir las canalizaciones, recintos y elementos complementarios destinados a albergar la
infraestructura común de telecomunicaciones.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 170


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA


Red interior
Estructura de la Red de banda Ancha del edificio: Red de de usuario
dispersión
Es el conjunto de conductores,
elementos de conexión y equipos PAU PAU
activos que son necesarios para RS
establecer la conexión entre las
Punto de Punto de Acceso
bases de acceso terminal (BAT) y distribución al Usuario
la red exterior de alimentación. BAT

PAU PAU
RS

Red de
distribución Bases de Acceso
Terminal

Red de
alimentación Punto de
interconexión
Registro Principal
RITI

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 171


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA

Partes de la Red de banda Ancha del edificio:

Red de alimentación Red de distribución Red de dispersión Red de usuario

Es el tramo de red de Prolonga la red de Une la red de distribución Formada por los cables de
entrada al edificio. Puede alimentación. Puede con cada vivienda, local o pares trenzados, cables
realizarse con cable o por establecerse con cable de estancia común. Parte de coaxiales (cuando existan)
medios radioeléctricos. pares, coaxial y fibra los registros secundarios y demás elementos que
óptica. Parte del punto de (a veces del registro transcurren por el interior
Es responsabilidad del interconexión situado en el principal) y, a través de la de cada domicilio de
operador. RITI y, a través de la canalización secundaria (o usuario, soportando los
canalización principal, de la principal y de la servicios de telefonía
enlaza con la red de secundaria), enlaza con la disponible al público y de
dispersión en los puntos red interior de usuario en telecomunicaciones de
de distribución situados en los PAUs situados en los banda ancha. Parte de
los registros secundarios. registros de terminación PAU y, a través de la
Es única para cada de red de cada vivienda, canalización interior de
tecnología de acceso, y es local o estancia común. Es usuario (en estrella),
responsabilidad de la responsabilidad de la finaliza en las bases de
propiedad del edificio. propiedad del edificio. acceso de terminal. Es
responsabilidad de la
propiedad del edificio.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 172


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. PREVISIÓN DE LA DEMANDA.

Red de distribución con cables de pares trenzados

Se pueden utilizar en edificios en los que la distancia entre el punto de interconexión en


RITI y el PAU mas alejado es inferior a 100 metros. Se utilizará cable de 4 pares
trenzados categoría 6. Se admitirán soluciones diferentes a criterio del proyectista,
siempre y cuando sean justificadas adecuadamente en el proyecto.
q Viviendas: Una acometida por vivienda.
q Locales u oficinas en edificios de viviendas:
§ Una acometida por local/oficina, si se conoce la distribución de los mismos.
§ Si sólo se conoce la superficie: mínimo una acometida por cada 33 m2 útiles.
q Locales comerciales u oficinas en edificios destinados a ese fin:
§ Dos acometidas por local / oficina si se conoce la distribución.
§ Si sólo se conoce la superficie: mínimo una acometida por cada 33 m2 útiles

Si no existen operadores se deja sólo la infraestructura, no se instala el cableado.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 173


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. PREVISIÓN DE LA DEMANDA.

Red de distribución con cables de pares independientes

Se pueden utilizar en edificios en los que la distancia entre el punto de interconexión en


RITI y el PAU mas alejado es superior a 100 metros. Para determinar el número de líneas
necesarias, cada una formada por un par de cobre, se aplicarán los valores siguientes: .
q Viviendas: Dos líneas por vivienda.
q Locales u oficinas en edificios de viviendas:
§ Tres líneas por local/oficina, si se conoce la distribución de los mismos.
§ Si sólo se conoce la superficie: mínimo una línea por cada 33 m2 útiles.
q Locales comerciales u oficinas en edificios destinados a ese fin:
§ Tres líneas por local / oficina si se conoce la distribución.
§ Si sólo se conoce la superficie: mínimo tres líneas por cada 100 m2 útiles

Si no existen operadores se deja sólo la infraestructura, no se instala el cableado.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 174


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. PREVISIÓN DE LA DEMANDA.

Red de distribución con cables coaxiales

q Viviendas: Una acometida por vivienda.


q Locales u oficinas en edificios de viviendas:
§ Una acometida por local/oficina, si se conoce la distribución de los mismos.
§ Si sólo se conoce la superficie: una acometida por cada 100 m2 útiles.

Si no existen operadores se deja sólo la infraestructura, no se instala el cableado.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 175


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. PREVISIÓN DE LA DEMANDA.

Red de distribución con fibra óptica

q Viviendas: Una acometida por vivienda.


q Locales u oficinas en edificios de viviendas:
§ Una acometida por local / oficina, si se conoce la distribución de los mismos.
§ Si sólo se conoce la superficie: mínimo una acometida por cada 33 m2 útiles.
q Locales comerciales u oficinas en edificios destinados a ese fin:
§ Dos acometidas por local / oficina si se conoce la distribución.
§ Si sólo se conoce la superficie: mínimo dos acometidas por cada 100 m2 útiles

Si no existen operadores se deja sólo la infraestructura, no se instala el cableado.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 176


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. PREVISIÓN DE LA DEMANDA.

Cuadro resumen de previsión de la demanda (requisitos mínimos).

Locales/Oficinas en edif. viviendas Locales/Oficinas en edif. oficinas

Viviendas Se conoce nº y Se conoce nº Se conoce nº y Se conoce nº


distribución pero no su dist. distribución pero no su dist.
Cable pares 2 líneas 3 líneas por 1 línea cada 3 líneas por 3 línea cada
independientes local /oficina 33 m2 local /oficina 100 m2
Cable pares 1 acometida 1 acometida por 1 acometida cada 2 acometidas 1 acometida
trenzados local/oficina 33 m2 por local/oficina cada 33 m2

Cable coaxial 1 acometida 1 acometida por 1 acometida cada 1 acometida por 1 acometida
local/oficina 100 m2 local/oficina cada 100 m2
Fibra óptica 1 acometida 1 acometida por 1 acometida cada 2 acometidas 2 acometida
local/oficina 33 m2 por local/oficina cada 100 m2

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 177


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Red de distribución con cables de pares trenzados

q Edificaciones con una vertical. Conocida la necesidad futura a largo plazo, tanto por
plantas como en el total de la edificación, o estimada dicha necesidad según lo
indicado en el cálculo de la demanda, se dimensionará la red de distribución
multiplicando la cifra de demanda prevista por el factor 1,2, lo que asegura una
reserva suficiente para prever posibles averías de alguna acometida o alguna
desviación por exceso en la demanda de acometidas.
q Edificaciones con varias verticales. La red de cada vertical será tratada como una
red de distribución independiente, y se diseñará de acuerdo con el apartado anterior.
q En la red de dispersión se instalarán los cables de pares trenzados de acometida
que cubran la demanda prevista como prolongación de la red de distribución (en paso
en los registros secundarios), y terminarán en el PAU de cada vivienda en la roseta
correspondiente.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 178


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Punto distribución
en RS

Esquema general de la
red de pares
independientes /pares
trenzados

Punto interconexión
en RITI

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 179


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Detalle del Punto de


Interconexión en RITI de
la red de pares
independientes /pares
trenzados

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 180


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Red de distribución con cables de pares independientes

q La cifra de demanda prevista se multiplicará por 1,2, para prever posibles averías. Se
utilizará un cable multipar normalizado de capacidad igual o superior a dicho valor, o
combinaciones de varios cables multipar (ver tabla), teniendo en cuenta que el cable
máximo será de 100 pares.

q Si son necesarios menos de 30


pares pueden utilizarse cables
de uno o dos pares.
q Si existen varias verticales, se
tratará cada una por separado.
q En caso de viviendas
unifamiliares con canalización
principal subterránea, el cable
a utilizar será de un máximo de
25 pares.
q Si existen varias verticales se
consideran independientes.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 181


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN
Red de distribución con cables de pares independientes

q Nº de regletas de salida:

Previsión de demanda x 1,2


Cable de distribución
q Nº de regletas de entrada: Detalle punto de
interconexión en RITI
si el nº de PAUs es < 10
Nº de regletas de salida x 2
Regletas de salida
si el nº de PAUs es >10
Nº de regletas de salida x 1.5
Operador A Operador B
Cables de alimentación
(Operador A) Regletas de entrada
Cables de alimentación
(Operador B) Punto de interconexión

RITI

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 182


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN
Red de distribución con cables de pares independientes

Detalle punto de
distribución
(sangrado de
pares) en RS

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 183


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Red de distribución con cables coaxiales

q Configuración en estrella: Se empleará en edificaciones con un número de PAU no


superior a 20. En el registro principal los cables serán terminados en un conector tipo
F, mientras que en los PAU se conectarán a los distribuidores de cada usuario
situados en los mismos.
q Configuración en árbol-rama: Se empleará en edificaciones con un número de PAU
superior a 20. La red de distribución se realizará con un único cable coaxial que saldrá
del registro principal situado en el RITI y terminará en el último registro secundario. En
cada registro secundario se insertará el derivador apropiado para alimentar los PAU
de cada planta. En el panel de salida del registro principal, el cable coaxial que
constituye la red de distribución será terminado en un conector tipo F.
q Edificaciones con varias verticales. La red de cada vertical será tratada como una
red de distribución independiente, y se diseñará, por tanto, de acuerdo con lo indicado
en el apartado anterior.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 184


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Esquema general de la
red de cables coaxiales
con topología en estrella
(nº PAU’s ≤ 20)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 185


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Esquema general de la
red de cables coaxiales
con topología en arbol-
rama (nº PAU’s > 20)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 186


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Detalle del punto de


interconexión en RITI de la
red de cables coaxiales
(topología estrella y arbol-
rama)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 187


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Detalle del punto de


distribución en RS de la
red de cables coaxiales
(topología arbol-rama)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 188


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Red de distribución con fibra óptica

q La cifra de demanda prevista se multiplicará por el factor 1,2 lo que asegura una
reserva suficiente para prever posibles averías de algunas fibras ópticas o alguna
desviación por exceso sobre la demanda prevista.
q Obtenido de esta forma el número teórico de fibras ópticas necesarias, se utilizará el
cable multifibra normalizado de capacidad igual o superior a dicho valor o
combinaciones de varios cables normalizados, teniendo también en cuenta la técnica
de instalación que se vaya a utilizar para la extracción de las fibras ópticas
correspondientes a cada registro secundario. Las fibras sobrantes, distribuidas de
manera uniforme en los diferentes registros secundarios, quedarán disponibles
correctamente alojadas en los mismos, para su utilización en el momento apropiado.
q En el caso de edificios con una red de distribución/dispersión que dé servicio a un
número de PAU inferior o igual a 15, la red de distribución/dispersión podrá realizarse
con cables de acometida de dos fibras ópticas directamente desde el punto de
distribución ubicado en el registro principal (RITI). De él saldrán, en su caso, los
cables de acometida que subirán a las plantas para acabar directamente en los PAU.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 189


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Esquema general de la
red de fibra óptica con
topología en estrella (nº
PAU’s ≤ 15)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 190


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN

Detalle del punto de


interconexión en RITI de
la red de fibra óptica

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 191


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA
RED DE TELEFONÍA Y BANDA ANCHA.
DIMENSIONADO DE LA RED DE DISTRIBUCIÓN Y DISPERSIÓN
Detalle del punto de
distribución en RS de la
red de fibra óptica

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 192


Módulo I. Infraestructuras Comunes de Telecomunicación
3 Redes de TF y TLCA

RED DE TELEFONÍA Y BANDA ANCHA. DIMENSIONADO DE LA RED DE USUARIO.

Nota: no se tienen en cuenta como estancias los baños y trasteros.

Locales/Oficinas en edif. viviendas Locales/Oficinas en edif. oficinas

Viviendas Se conoce nº y Se conoce nº Se conoce nº y Se conoce nº


distribución pero no su dist. distribución pero no su dist.
Cable pares 1 BAT por 1 BAT por No se instala, lo 1 BAT por No se instala, lo
independientes estancia estancia hará el futuro estancia hará el futuro
propietario propietario
Cable pares 1 BAT por 1 BAT por No se instala, lo 1 BAT por No se instala, lo
trenzados estancia estancia hará el futuro estancia hará el futuro
(mínimo 2)* propietario propietario
Cable coaxial 2 BAT en 2 No se instala, lo No se instala, lo No se instala, lo No se instala, lo
estancias hará el futuro hará el futuro hará el futuro hará el futuro
distintas propietario propietario propietario propietario
Fibra óptica 2 BAT en 2 No se instala, lo No se instala, lo No se instala, lo No se instala, lo
estancias hará el futuro hará el futuro hará el futuro hará el futuro
distintas propietario propietario propietario propietario

(*) Cuando se requieran más de 2 BAT se dejarán completamente instaladas al menos 2.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 193


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

4. DIMENSIONAMIENTO DE LA INFRAESTRUCTURA.

ANEXO III. ESPECIFICACIONES TÉCNICAS MÍNIMAS DE LAS


EDIFICACIONES EN MATERIA DE TELECOMUNICACIONES.

Objeto

Estas especificaciones técnicas establecen los requisitos mínimos que, desde un punto de
vista técnico, han de cumplir las canalizaciones, recintos y elementos complementarios que
alberguen la infraestructura común de telecomunicaciones (ICT) para facilitar su despliegue,
mantenimiento y reparación, contribuyendo de esta manera a posibilitar el que los usuarios
finales accedan a los servicios de telefonía disponible al público (STDP) y a los servicios de
telecomunicaciones de banda ancha prestados por operadores de redes de
telecomunicaciones por cable (TBA), o por operadores de servicios de acceso inalámbrico
(SAI) y a los servicios de radiodifusión y televisión (RTV).

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 194


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Topología de la ICT en
edificios de viviendas,
para una vertical.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 195


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Topología de la ICT en
edificios de viviendas,
para varias verticales.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 196


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Topología de la ICT en
edificios de viviendas,
para varias verticales en
edificios independientes.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 197


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Arqueta de entrada Dimensiones mínimas de la Arqueta de


Entrada en función del nº de PAUs

Edificio

Arqueta
Arqueta RE
de de paso
Entrada
C. Externa

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 198


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización externa
Tubos de Ø 63 mm

Edificio Se colocarán arquetas de paso intercaladas de


cómo mínimo 400 x 400 x 400 mm en estos casos:

a) Cada 50 m de longitud.
b) En el punto de intersección de dos tramos rectos no
Arqueta Arqueta alineados.
de de paso
RE c) Dentro de los 600 mm antes de la intersección en un
solo tramo de los dos que se encuentren. En este
Entrada último caso, la curva en la intersección tendrá un
radio mínimo de 350 mm y no presentará
C. Externa deformaciones en la parte cóncava del tubo.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 199


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización enlace inferior: tubos

Edificio Mismo número de tubos que para la canalización externa.


Su diámetro exterior entre 40 y 63 mm, dependiendo del
número y del diámetro de los cables que vayan a alojar
RE RE RITI (Se considera una ocupación máxima del 50%.

Los tubos de reserva serán, como mínimo, iguales al de


mayor diámetro seleccionado anteriormente.
C. Enlace Inferior

Ej: para los tubos destinados a TF Se colocarán registros de enlace (RE) :

a) Cada 30 m de canalización empotrada o 50 m en superficie.


b) Cada 50 m de canalización subterránea para tramos rectos.
c) En la intersección de dos tramos rectos no alineados.
d) Dentro de los 600 mm antes de la intersección en un solo
tramo de los dos que se encuentren. En este último caso, la
curva en la intersección tendrá un radio mínimo de 350 mm y
Dimensiones mínimas de los RE: no presentará deformaciones en la parte cóncava del tubo.

• 450 x 450 x 120 mm (altura x anchura x profundidad)


para el caso de registros en pared.

• 400 x 400 x 400 mm. para el caso de arquetas

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 200


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización enlace inferior: canaletas

Edificio

RE RITI
C. Enlace Inferior

Cuatro espacios independientes

Sección útil de cada espacio


Si ≤ C x Sj, donde
C = 2 para cables coaxiales, o 1.82 para el resto de cables
Sj: suma de las secciones de los cables que se instalen en ese espacio

Para seleccionar la canal o canales a instalar, se tendrá en cuenta que la dimensión


interior menor de cada espacio será 1,3 veces el diámetro del cable mayor a instalar en él.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 201


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización enlace inferior: canaletas

En los espacios correspondientes a TF, la sección y el diámetro del cable mayor se


determinará en función del nº total de pares de los cables de la red de distribución de la
ICT deacuerdo con la siguiente tabla:

En los puntos de encuentro en tramos no alineados se colocarán accesorios de


cambio de dirección con un radio mínimo de 350 mm.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 202


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización enlace superior

En esta canalización, los cables irán sin protección entubada entre las antenas y el
punto de entrada al inmueble (pasamuro). A partir de aquí la canalización de enlace
estará formada por tubos o canales, empotrados o superficiales, cuyo número mínimo y
dimensiones serán lo siguientes:

q Tubos: 2 de Ø 40 mm
q Canaleta: 3000 mm2 con 2 compartimentos.

Los registros de enlace se colocarán en los mismos casos que para la canalización de
enlace inferior, y sus dimensiones mínimas serán de 360 x 360 x 120 mm.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 203


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Recintos de Instalaciones de Telecomunicaciones

Recinto Inferior (RITI) y superior (RITS)

Recinto Único (RITU)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 204


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización principal: Nº de tubos.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 205


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización principal: Registros Secundarios (RS)

Se ubicarán en zona comunitaria y de fácil acceso. Estarán dotados con sistema de


cierre, y la llave deberá estar en posesión de la propiedad del inmueble. Se colocará un
RS en los siguientes casos:

q Puntos de encuentro entre la canalización principal y la secundaria (edificios de


viviendas) y en los puntos de segregación hacia las viviendas (unifamiliares).
Dispondrán de espacios delimitados para cada servicio.
q En cada cambio de dirección o bifurcación de la canalización principal.
q Cada 30 m de canalización principal
q En los casos de cambio en el tipo de conducción.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 206


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización principal: Registros Secundarios (RS)

Dimensiones mínimas:

Medidas Condición
(alto x ancho x profundo)
450 x 450 x 150 mm • PAU’s por planta ≤ 3 y totales ≤ 20
• PAU’s por planta ≤ 4 y nº plantas ≤ 5
• En viviendas unifamiliares
500 x 700 x 150 mm • Nº de PAU’s ≥ 21 y ≤ 30
• Nº de PAU’s ≤ 20 en los que se superen
las condiciones anteriores.
550 x 1000 x 150 mm • Nº de PAU’s > 30

Arquetas de • Cuando la canalización principal sea


400 x 400 x 400 mm subterránea

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 207


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización secundaria

Tramos comunitarios: Tramos de acceso a


viviendas:
mínimo 4 tubos:
Mínimo 3 tubos de Ø 25 mm:
q 1 para cable pares q 1 para coaxial RTV
q 1 para coaxial TBA q 1 para fibra ópt. q 1 para cable pares y fibra
q 1 para coaxial TBA
Su número para cada servicio y sus
dimensiones mínimas se determinarán por q 1 para coaxial RTV
separado deacuerdo a la siguiente tabla:

Cada 15 m. de canalización es
necesario insertar un registro de
paso tipo A.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 208


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización secundaria: Registros de Paso.


Se definen 3 tipos:

Se coloca un registro de paso cada 15 m. de canalización secundaria y de interior de


usuario, y en los cambios de dirección de radio inferior a 120 mm en viviendas y 250
mm en oficinas. Su uso es:

q Tipo A: canalizaciones secundarias en tramos comunitarios


q Tipo B: canalizaciones secundarias en tramos de acceso a viviendas y
para canalizaciones interiores de usuario de TF+RDSI
q Tipo C: canalizaciones interiores de usuario de TLCA, RTV y SAFI

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 209


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Registros de terminación de red

Estarán en el interior de la vivienda, local, oficina o estancia común de la edificación y


empotrados en la pared y en montaje superficial cuando sea mediante canal. Dispondrán de
las entradas necesarias para la canalización secundaria y las de interior de usuario que
accedan a ellos. Las opciones y dimensiones mínimas del mismo serán las siguientes:

q Registro único de 500 x 600 x 80 mm empotrado en pared.


q Dos registros de 500 x 300 x 80 mm empotrados adyacentes y comunicados.
Uno para los elementos activos.

En ambas opciones mencionadas, deberán instalarse dos tomas de corriente o bases


de enchufe.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 210


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización interior de usuario: tubos / canales

Estará realizada con tubos o canales y utilizará configuración en estrella,


generalmente con tramos horizontales y verticales. En el caso de que se realice
mediante tubos, éstos serán rígidos o curvables, que irán empotrados por el interior de
la vivienda, y unirán los registros de terminación de red con los distintos registros de
toma, mediante tubos independientes de 20 mm de diámetro exterior mínimo.
En el caso de que se realice mediante canales, éstas se instalarán en montaje
superficial o enrasado, uniendo los registros de terminación de red con los distintos
registros de toma. Dispondrán, como mínimo, de 3 espacios independientes que
alojarán únicamente cables para servicios de telecomunicación, uno para cables de
pares trenzados para servicios de TBA, otro para cables coaxiales para servicios de
TBA y otro para servicios de RTV. Para el dimensionado, se aplicarán las reglas
anteriores.
En el caso particular de canalizaciones interiores de usuario en locales comerciales u
oficinas se admite también el uso de bandejas, que serán dimensionadas y
compartimentadas como los canales.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 211


Módulo I. Infraestructuras Comunes de Telecomunicación
4 Infraestructura

INFRAESTRUCTURA

Canalización interior de usuario: Registros de toma

En viviendas se colocarán, al menos, los siguientes registros de toma:

a) En cada una de las dos estancias principales: 2 registros para tomas de cables de
pares trenzados, 1 registro para toma de cables coaxiales para servicios de TBA y 1
registro para toma de cables coaxiales para servicios de RTV.
b) En el resto de las estancias, excluidos baños y trasteros: 1 registro para toma de cables
de pares trenzados y 1 registro para toma de cables coaxiales para servicios de RTV.
c) En la cercanía del PAU: 1 registro para toma configurable.

En locales y oficinas, cuando estén distribuidos en estancias, y en las estancias comunes


de la edificación, habrá un mínimo de tres registros de toma empotrados o superficiales,
uno para cada tipo de cable (pares trenzados, coaxiales para servicios TBA y coaxiales para
servicios RTV). Cuando no esté definida la distribución en planta de los locales u
oficinas, no se instalarán registros de toma.

Los registros de toma tendrán en sus inmediaciones (máximo 500 mm) una toma de
corriente alterna, o base de enchufe.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 212


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

5. LA CERTIFICACIÓN ICT

Certificar: Afirmar una cosa dándola por cierta.


El profesional que la suscribe queda sujeto a responsabilidad respecto de la misma,
responsabilidad que abarca las distintas jurisdicciones (penal, administrativa y civil) en
función de las posibles deficiencias que contenga.

Orden CTE/1296/2003, artículo 3, punto 3:

CERTIFICACIÓN ICT:

Boletín Instalador + protocolo Boletín Instalador + protocolo de


de pruebas pruebas + Certificado del Ingeniero

• Si > 20 viviendas
• Si < 20 viviendas: • Si hay elementos activos en la red de
distribución
• En edificios de uso no residencial

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 213


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

MODELO DE CERTIFICADO ICT

Orden CTE/1296/2003

• Anexo II: Modelo de escrito de presentación del proyecto técnico/certificado


fin de obra de ICT en las jefaturas provinciales de telecomunicaciones.
• Anexo III: Modelo de certificado fin de obra de una ICT
• Anexo IV: Modelo de boletín de instalación de telecomunicaciones,
recientemente modificado por la Orden ITC/1077/2006 en su anexo III.
• Anexo V: Protocolo de pruebas de una ICT, recientemente modificado en la
parte de RTV por la Orden ITC/1077/2006, anexo IV.

LA PROPIEDAD DEL INMUEBLE PRESENTARÁ EN LA JEFATURA PROVINCIAL DE


TELECOMUNICACIONES EL BOLETÍN (Y CERTIFICADO SI PROCEDE) ACOMPAÑADO
DEL PROTOCOLO DE PRUEBAS. ÉSTA DEVOLVERÁ DOS COPIAS SELLADAS DE LA
DOCUMENTACIÓN PRESENTADA.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 214


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Se divide en dos partes:


• Medidas
• Inspección Visual
MEDIDAS
La parte de medidas tiene por objeto determinar los valores que presentan las señales de
forma que se cumplan los niveles y valores establecidos en el Real Decreto 401/2003, para
los diferentes servicios.

EQUIPOS DE MEDIDA UTILIZADOS EN LA INSTALACIÓN


Se indicarán los equipos de medida utilizados. Deben ser revisados y calibrados con cierta
periodicidad.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 215


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Se indicará la calidad de las señales recibidas. Para la TV digital terrestre se


indicará además la BER (Bit Error Rate) para el canal peor recibido.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 216


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Es necesario incluir todos los elementos que componen la instalación, y su ubicación.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 217


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Los niveles de señal y la diferencia de niveles entre la portadora de vídeo y la de sonido se


miden con el medidor de campo, a la entrada y salida de los amplificadores de cabecera.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 218


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 219


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Resistencia de Tierra

Depende de las capas más próximas al punto de toma de tierra

r
R=
a

2pa
r

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 220


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida de la resistencia de tierra. Método simple.

Se utiliza un generador de corriente


alterna, y de una frecuencia fácil de
separar y filtrar. El electrodo auxiliar
A debe presentar una resistencia de
contacto muy inferior a la resistencia
I
de tierra que se pretende medir (por
V I ejemplo la instalación de fontanería
con tubería metálica).

V
R=
I
ELECTRODO
AUXILIAR Depende de la resistencia de
ELECTRODO
DE TIERRA (fontanería) contacto del electrodo auxiliar !
DEL EDIFICIO

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 221


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida de la resistencia de tierra. Método de la caída de tensión.

No depende de la resistencia de los electrodos auxiliares P y C.


rI rI
A VE = -
I I 2pa 2pd
I
rI rI
V VP = -
2px 2py
a E P C La tensión medida V será:

rI é 1 1 1 1ù
x y V = VE - V P = ê a - d - x + yú
2p ë û
d Y la resistencia medida:
ELECTRODO Resistencia a averiguar:
DE TIERRA r r é 1 1 1ù
r Rm = - + - = R - Re
DEL EDIFICIO R= 2pa 2p êë d x y úû
2pa
Luego:
V
Resistencia
Rm = R = Rm - Re
medida: I

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 222


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Método de la caída de tensión. Regla del 61,8 %

Si hacemos que Re=0 entonces la resistencia medida coincidirá con la resistencia de tierra R:

r é 1 1 1ù
Re = êd + x - yú = 0 xy + dy - dx = 0
2p ë û

Colocando los electrodos alineados se cumplirá que


d=x+y. Despejando “y” y sustituyendo se obtiene que:

x 2 + Dx - D 2 = 0
Cuya solución positiva es

x=0.618 D Distancia mínima D= 10 metros.

R debe ser igual o inferior a 10 Ohm.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 223


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Equipo de medida de tierras:


Telurímetro FLUKE 1625

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 224


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 225


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Equipo de medida de parámetros en redes RTV-


SAT: Medidor de Campo PROMAX Prolink 4

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 226


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida del nivel de señal – TV terrestre analógica

vídeo croma sonido

Modo TV Modo analizador


de espectros

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 227


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida de la diferencia de niveles entre la portadora de vídeo y sonido y de


la relación señal / ruido

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 228


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida del nivel en señales de TV digital terrestre

MAL BIEN

Nivel en la frecuencia central del canal Nivel considerando toda la potencia


(canal 59). Ancho de banda de medida: contenida en los 8 MHz que ocupa el
230 KHz canal (canal 59)

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 229


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Medida del BER en TV digital terrestre

CSI (Canal Status Information): medida de calidad de la señal recibida.


Mejor valor: 0 %. Peor valor: 100 %.

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 230


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Ejemplo de degradación TV digital terrestre por la red de distribución

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 231


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Canales analógicos y digitales en la banda de FI y medida de la S/N.

Canales analógicos Canales digitales

Medida de la potencia de ruido Medida de la S/N

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 232


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 233


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 234


Módulo I. Infraestructuras Comunes de Telecomunicación
5 La Certificación ICT

PROTOCOLO DE PRUEBAS DE UNA ICT

VER MODELO DE
CERTIFICADO PARA
RESTO DE
PROTOCOLO DE
PRUEBAS

Infraestructuras para Servicios Digitales en Hogares y Edificios – III Ed. 235


Módulo I. Infraestructuras Comunes de Telecomunicación

También podría gustarte
