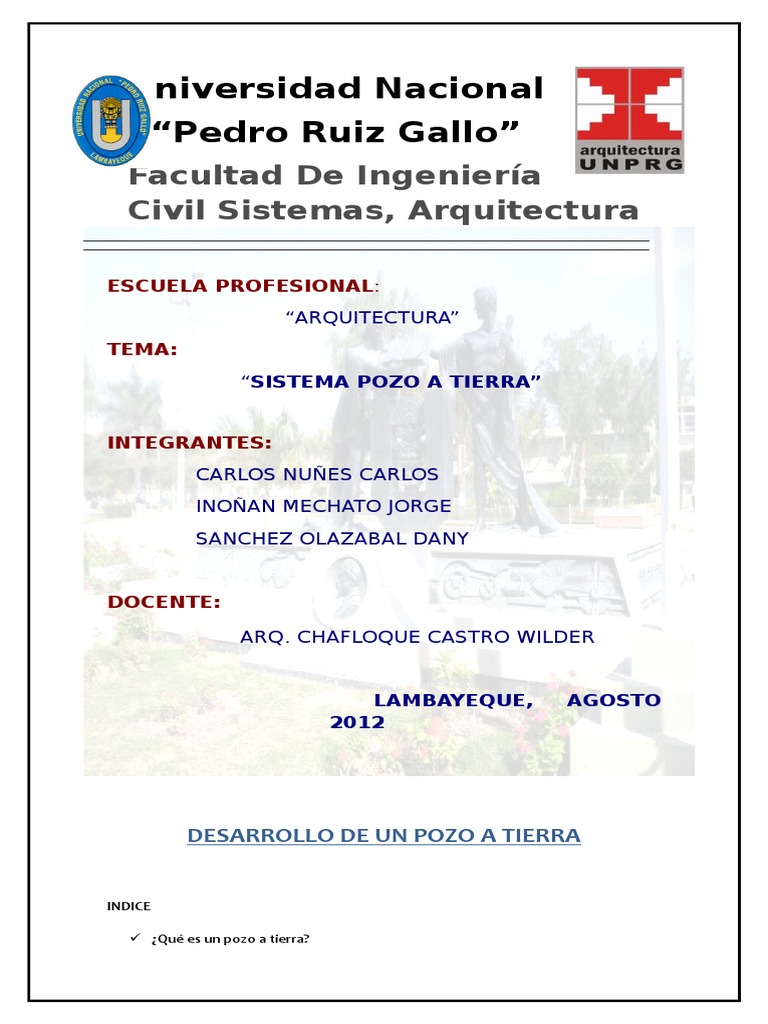

Universidad Nacional

“Pedro Ruiz Gallo”

Facultad De Ingeniería
Civil Sistemas, Arquitectura

ESCUELA PROFESIONAL:
“ARQUITECTURA”
TEMA:
“SISTEMA POZO A TIERRA”

INTEGRANTES:
CARLOS NUÑES CARLOS
INOÑAN MECHATO JORGE
SANCHEZ OLAZABAL DANY

DOCENTE:

ARQ. CHAFLOQUE CASTRO WILDER

LAMBAYEQUE, AGOSTO
2012

DESARROLLO DE UN POZO A TIERRA

INDICE

 ¿Qué es un pozo a tierra?

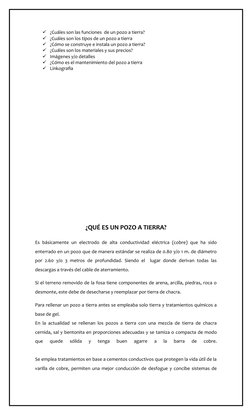

  ¿Cuáles son las funciones de un pozo a tierra?
 ¿Cuáles son los tipos de un pozo a tierra
 ¿Cómo se construye e instala un pozo a tierra?
 ¿Cuáles son los materiales y sus precios?
 Imágenes y/o detalles
 ¿Cómo es el mantenimiento del pozo a tierra
 Linkografia

¿QUÉ ES UN POZO A TIERRA?

Es básicamente un electrodo de alta conductividad eléctrica (cobre) que ha sido

enterrado en un pozo que de manera estándar se realiza de 0.80 y/o 1 m. de diámetro
por 2.60 y/o 3 metros de profundidad. Siendo el lugar donde derivan todas las
descargas a través del cable de aterramiento.

Si el terreno removido de la fosa tiene componentes de arena, arcilla, piedras, roca o

desmonte, este debe de desecharse y reemplazar por tierra de chacra.

Para rellenar un pozo a tierra antes se empleaba solo tierra y tratamientos químicos a
base de gel.
En la actualidad se rellenan los pozos a tierra con una mezcla de tierra de chacra
cernida, sal y bentonita en proporciones adecuadas y se tamiza o compacta de modo
que quede sólida y tenga buen agarre a la barra de cobre.

Se emplea tratamientos en base a cementos conductivos que protegen la vida útil de la

varilla de cobre, permiten una mejor conducción de desfogue y concibe sistemas de
puesta a tierra libre de mantenimiento, llegando asegurar una vida útil promedio de 20
años.

¿CUÁLES SON LAS FUNCIONES DE UN POZO A TIERRA?

 Las bajadas y subidas de tensión son una de las principales causas de daño en
los equipos electrónicos. por lo que la función principal de un pozo es absorber
las descargas eléctricas o interferencias generadas por la electricidad, brindando
así el alargamiento de vida, de los artefactos eléctricos.

 Garantiza la integridad física de aquellos que operan con equipos eléctricos.

 Evitar voltajes peligrosos entre estructuras, equipos y el terreno durante fallas o

en condiciones normales operación.

 Dispersar las pequeñas corrientes provenientes de los equipos electrónicos.

 Dispersar a tierra las corrientes de falla y las provenientes de sobretensiones

ocasionadas por rayos, descargas en líneas o contactos no intencionales con la
estructura metálica de un equipo eléctrico.

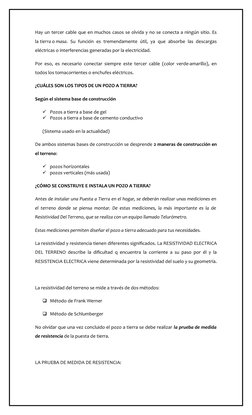

Hay un tercer cable que en muchos casos se olvida y no se conecta a ningún sitio. Es
la tierra o masa. Su función es tremendamente útil, ya que absorbe las descargas
eléctricas o interferencias generadas por la electricidad.

Por eso, es necesario conectar siempre este tercer cable (color verde-amarillo), en
todos los tomacorrientes o enchufes eléctricos.

¿CUÁLES SON LOS TIPOS DE UN POZO A TIERRA?

Según el sistema base de construcción

 Pozos a tierra a base de gel

 Pozos a tierra a base de cemento conductivo

(Sistema usado en la actualidad)

De ambos sistemas bases de construcción se desprende 2 maneras de construcción en

el terreno:

 pozos horizontales
 pozos verticales (más usada)

¿CÓMO SE CONSTRUYE E INSTALA UN POZO A TIERRA?

Antes de instalar una Puesta a Tierra en el hogar, se deberán realizar unas mediciones en
el terreno donde se piensa montar. De estas mediciones, la más importante es la de
Resistividad Del Terreno, que se realiza con un equipo llamado Telurómetro.

Estas mediciones permiten diseñar el pozo a tierra adecuado para tus necesidades.

La resistividad y resistencia tienen diferentes significados. La RESISTIVIDAD ELECTRICA

DEL TERRENO describe la dificultad q encuentra la corriente a su paso por él y la
RESISTENCIA ELECTRICA viene determinada por la resistividad del suelo y su geometría.

La resistividad del terreno se mide a través de dos métodos:

 Método de Frank Werner

 Método de Schlumberger

No olvidar que una vez concluido el pozo a tierra se debe realizar la prueba de medida
de resistencia de la puesta de tierra.

LA PRUEBA DE MEDIDA DE RESISTENCIA:

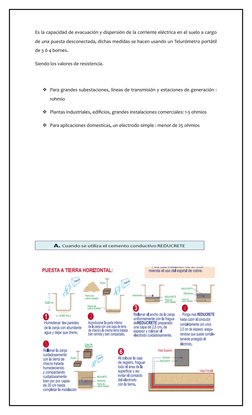

Es la capacidad de evacuación y dispersión de la corriente eléctrica en el suelo a cargo
de una puesta desconectada, dichas medidas se hacen usando un Telurómetro portátil
de 3 ó 4 bornes.

Siendo los valores de resistencia.

 Para grandes subestaciones, líneas de transmisión y estaciones de generación :

1ohmio

 Plantas industriales, edificios, grandes instalaciones comerciales: 1-5 ohmios

 Para aplicaciones domesticas, un electrodo simple : menor de 25 ohmios

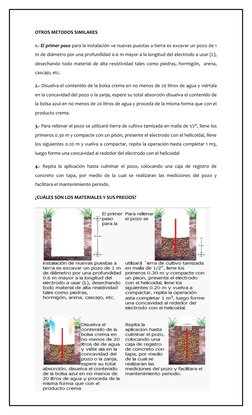

OTROS METODOS SIMILARES

1.- El primer paso para la instalación ¤e nuevas puestas a tierra es excavar un pozo de 1
m de diámetro por una profundidad 0.6 m mayor a la longitud del electrodo a usar (L),
desechando todo material de alta resistividad tales como piedras, hormigón, arena,
cascajo, etc.

2.- Disuelva el contenido de la bolsa crema en no menos de 20 litros de agua y viértala

en la concavidad del pozo o la zanja, espere su total absorción disuelva el contenido de
la bolsa azul en no menos de 20 litros de agua y proceda de la misma forma que con el
producto crema.

3.- Para rellenar el pozo se utilizará tierra de cultivo tamizada en malla de 1/2", llene los
primeros 0.30 m y compacte con un pisón, presente el electrodo con el helicoidal, llene
los siguientes 0.20 m y vuelva a compactar, repita la operación hasta completar 1 m3,
luego forme una concavidad al rededor del electrodo con el helicoidal

4.- Repita la aplicación hasta culminar el pozo, colocando una caja de registro de
concreto con tapa, por medio de la cual se realizaran las mediciones del pozo y
facilitara el mantenimiento periodo.

¿CUÁLES SON LOS MATERIALES Y SUS PRECIOS?

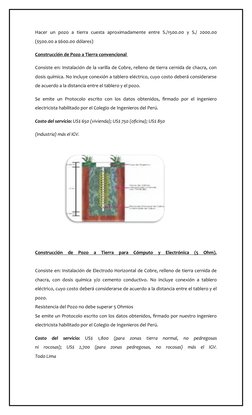

Hacer un pozo a tierra cuesta aproximadamente entre S./1500.00 y S./ 2000.00
($500.00 a $600.00 dólares)

Construcción de Pozo a Tierra convencional

Consiste en: Instalación de la varilla de Cobre, relleno de tierra cernida de chacra, con
dosis química. No incluye conexión a tablero eléctrico, cuyo costo deberá considerarse
de acuerdo a la distancia entre el tablero y el pozo.

Se emite un Protocolo escrito con los datos obtenidos, firmado por el ingeniero
electricista habilitado por el Colegio de Ingenieros del Perú.

Costo del servicio: US$ 650 (vivienda); US$ 750 (oficina); US$ 850

(Industria) más el IGV.

Construcción de Pozo a Tierra para Cómputo y Electrónica (5 Ohm).

Consiste en: Instalación de Electrodo Horizontal de Cobre, relleno de tierra cernida de

chacra, con dosis química y/o cemento conductivo. No incluye conexión a tablero
eléctrico, cuyo costo deberá considerarse de acuerdo a la distancia entre el tablero y el
pozo.
Resistencia del Pozo no debe superar 5 Ohmios
Se emite un Protocolo escrito con los datos obtenidos, firmado por nuestro ingeniero
electricista habilitado por el Colegio de Ingenieros del Perú.

Costo del servicio: US$ 1,800 (para zonas tierra normal, no pedregosas
ni rocosas); US$ 2,700 (para zonas pedregosas, no rocosas) más el IGV.
Todo Lima

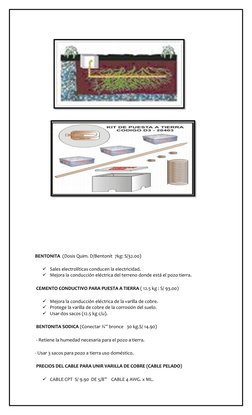

BENTONITA (Dosis Quim. D/Bentonit 7kg: S/32.00)

 Sales electrolíticas conducen la electricidad.

 Mejora la conducción eléctrica del terreno donde está el pozo tierra.

CEMENTO CONDUCTIVO PARA PUESTA A TIERRA ( 12.5 kg : S/ 93.00)

 Mejora la conducción eléctrica de la varilla de cobre.

 Protege la varilla de cobre de la corrosión del suelo.
 Usar dos sacos (12.5 kg c/u).

BENTONITA SODICA (Conectar ¾” bronce 30 kg.S/ 14.90)

- Retiene la humedad necesaria para el pozo a tierra.

- Usar 3 sacos para pozo a tierra uso doméstico.

PRECIOS DEL CABLE PARA UNIR VARILLA DE COBRE (CABLE PELADO)

 CABLE CPT S/ 9.90 DE 5/8” CABLE 4 AWG. x ML.

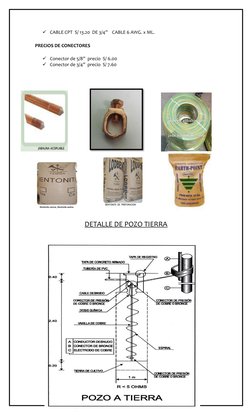

  CABLE CPT S/ 13.20 DE 3/4” CABLE 6 AWG. x ML.

PRECIOS DE CONECTORES

 Conector de 5/8” precio S/ 6.00

 Conector de 3/4” precio S/ 7.60

DETALLE DE POZO TIERRA

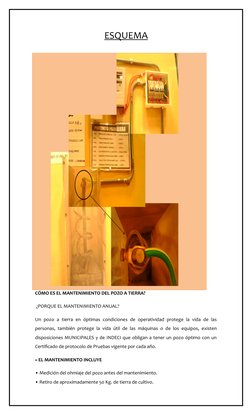

 ESQUEMA

CÓMO ES EL MANTENIMIENTO DEL POZO A TIERRA?

¿PORQUE EL MANTENIMIENTO ANUAL?

Un pozo a tierra en óptimas condiciones de operatividad protege la vida de las

personas, también protege la vida útil de las máquinas o de los equipos, existen
disposiciones MUNICIPALES y de INDECI que obligan a tener un pozo óptimo con un
Certificado de protocolo de Pruebas vigente por cada año.

» EL MANTENIMIENTO INCLUYE

• Medición del ohmiaje del pozo antes del mantenimiento.

• Retiro de aproximadamente 50 Kg. de tierra de cultivo.
• Retiro de la sulfatación del electrodo con lija metálica.
• Retiro de la sulfatación del cable con cepillo metálico.
• Reemplazo del conector de cobre varilla-cable tipo AB.
• Aplicación de una dosis química de gel o la mezcla de sal con bentonita según el tipo
de pozo.
• Se vuelve a reincorporar la tierra retirada.
• Se vuelve a medir el ohmiaje del pozo a tierra.
• Se otorga certificado, según protocolo de pruebas firmado por Ingeniero Electricista
Colegiado

LINKOGRAFIA

 http://pozosatierra.com/a1.html

 http://pozosatierra.com/a1.html

 http://pozosatierra.com/pozos_a_tierra.html

 http://pozosatierra.com/mantenimiento.html

 http://redeparede.com.pe/que-es-un-pozo-a-tierra-y-para-que-me-sirve-asesoria-
pozo-tierra-384164

 http://www.marcombo.com/Descargas/8496334147-INSTALACIONES%20EL
%C3%89CTRICAS%20DE%20INTERIOR/UNIDAD%2010.pdf

 http://www.rejyra.com/caracteristicasreducrete.pdf

 http://sisbib.unmsm.edu.pe/bibvirtualdata/Tesis/Basic/qqueshuayllo_cw/cap2.PD
F

 http://www.armonteing.com.pe/portal/index.php?
option=com_content&view=article&id=94&catid=42&Itemid=91
 http://www.buenastareas.com/join.php

 http://www.electrovolt.com.ar/home/puesta-a-tierra/gel-mejorador-de-
suelos.html

 http://www.pozoatierraperu.com/index.php?id=5

 http://www.articuloz.com/hardware-articulos/introduccion-del-el-sistema-de-
puesta-a-tierra-2113139.html
