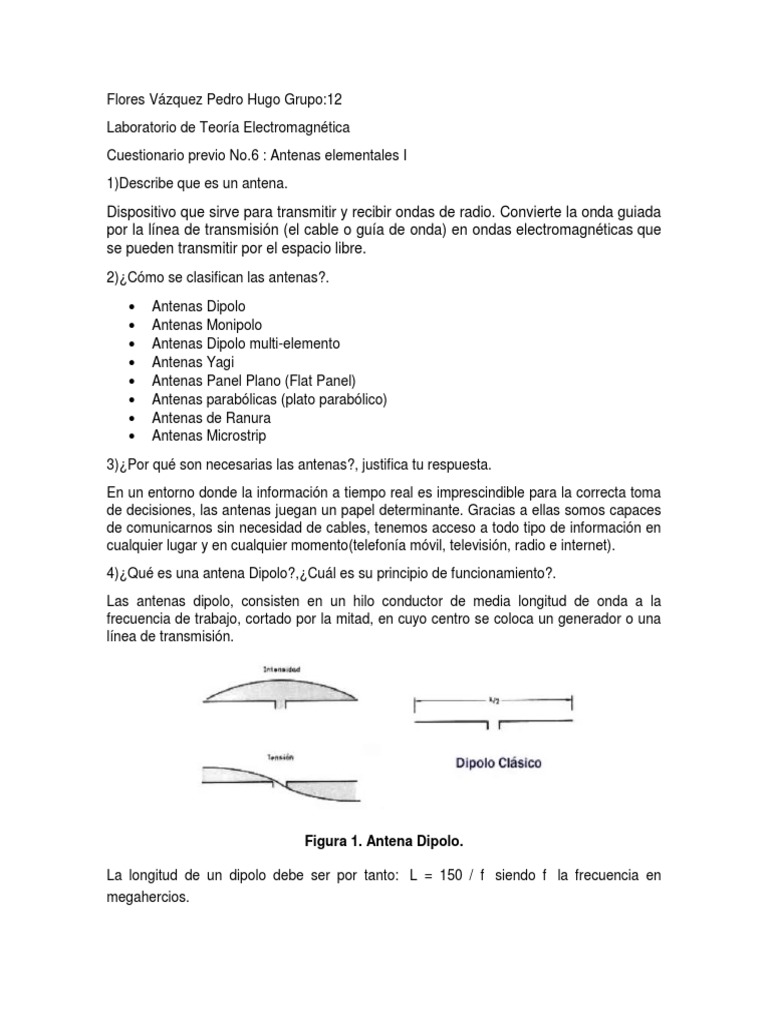

Flores Vázquez Pedro Hugo Grupo:12

Laboratorio de Teoría Electromagnética

Cuestionario previo No.6 : Antenas elementales I
1)Describe que es un antena.
Dispositivo que sirve para transmitir y recibir ondas de radio. Convierte la onda guiada
por la línea de transmisión (el cable o guía de onda) en ondas electromagnéticas que
se pueden transmitir por el espacio libre.
2)¿Cómo se clasifican las antenas?.

 Antenas Dipolo
 Antenas Monipolo
 Antenas Dipolo multi-elemento
 Antenas Yagi
 Antenas Panel Plano (Flat Panel)
 Antenas parabólicas (plato parabólico)
 Antenas de Ranura
 Antenas Microstrip
3)¿Por qué son necesarias las antenas?, justifica tu respuesta.
En un entorno donde la información a tiempo real es imprescindible para la correcta toma
de decisiones, las antenas juegan un papel determinante. Gracias a ellas somos capaces
de comunicarnos sin necesidad de cables, tenemos acceso a todo tipo de información en
cualquier lugar y en cualquier momento(telefonía móvil, televisión, radio e internet).
4)¿Qué es una antena Dipolo?,¿Cuál es su principio de funcionamiento?.
Las antenas dipolo, consisten en un hilo conductor de media longitud de onda a la
frecuencia de trabajo, cortado por la mitad, en cuyo centro se coloca un generador o una
línea de transmisión.

Figura 1. Antena Dipolo.

La longitud de un dipolo debe ser por tanto: L = 150 / f siendo f la frecuencia en

megahercios.
Al estar construido con algún material (generalmente cobre) y terminarse en dos puntas que
introducen una cierta capacidad que no existe en el conductor continuo, para obtener la
resonancia se debe acortar ligeramente esta longitud debido al mismo efecto que el factor
de propagación de las líneas de transmisión.

Para todos los efectos prácticos, salvo para dipolos en frecuencias muy elevadas en las
que el diámetro del hijo puede tener influencia, se puede considerar que acortando la
longitud un 5 % se consigue la condición de resonancia.

Por lo tanto, la fórmula queda: L = 142,5 / f.

Es una antena con dos polos mirando hacia sentidos contrarios, debido a que cada polo se
comporta como si fuera un tramo de línea de transmisión de ¼ de onda, por lo que la
longitud más común es de ½ onda, como su nombre lo indica, este tipo de antena se
construye y utiliza para una sola frecuencia presentando un buen compromiso entre
directividad y tamaño. Esta antena puede situarse de manera horizontal o vertical con
respecto a la superficie terrestre dependiendo de los requerimientos de los servicios, su
patrón de radiación es omnidireccional en el plano H, utilizado para aplicaciones como
comunicaciones móviles.

5) ¿Qué es una antena Monopolo?,¿Cuál es su principio de funcionamiento?.

Conocida también como antena de Marconi, es la más sencilla que se puede encontrar y
utilizar en prácticamente todos los servicios de radio y telecomunicaciones especialmente
a bajas frecuencias, se monta en dirección vertical parecida a una varilla, aterrizada a través
de la red de acoplamiento de la antena.
Su operación se basa en el reflejo virtual que genera el suelo en sentido contrario hacia la
dirección de la antena, empleando la teoría conocida como “método de las imágenes”, esa
energía es reflejada en mayor o menor grado dependiendo de las características físicas de
la tierra, especialmente de la conductividad, por esta razón se utilizan suelos ricos en arcilla
que son buenos conductores para así reducir las pérdidas. Si el suelo es mal conductor
(arenoso o rocoso), es necesario mejorar sus características de conductividad para lo cual
se puede utilizar un sistema de plano de tierra, hecho con alambres de cobre ubicados
radialmente debajo de la antena y en los casos en los cuales se necesita instalar monopolos
sobre vehículos se utiliza una malla de hilos metálicos.
 Figura 2. Antena Monopolo.
