PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE

HUANCASPATA-PATAZ-LA LIBERTAD

INGENIERIA DEL PROYECTO

3.0 ASPECTOS GENERALES

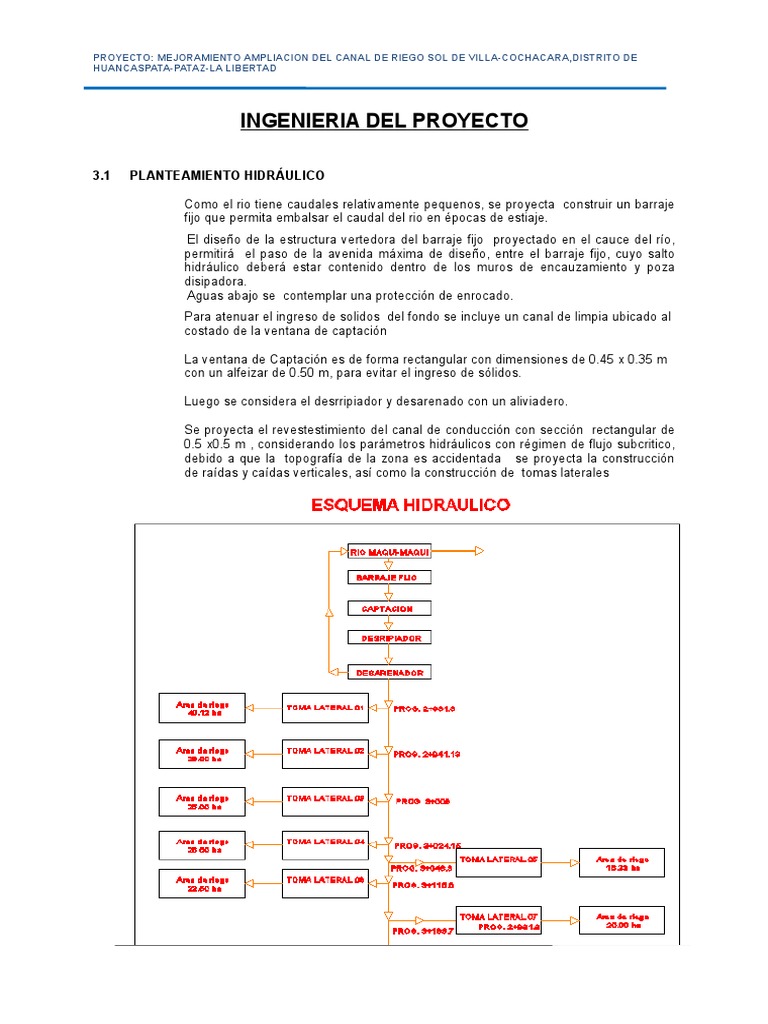

3.1 PLANTEAMIENTO HIDRÁULICO

Como el rio tiene caudales relativamente pequenos, se proyecta construir un barraje

fijo que permita embalsar el caudal del rio en épocas de estiaje.
El diseño de la estructura vertedora del barraje fijo proyectado en el cauce del río,
permitirá el paso de la avenida máxima de diseño, entre el barraje fijo, cuyo salto
hidráulico deberá estar contenido dentro de los muros de encauzamiento y poza
disipadora.
Aguas abajo se contemplar una protección de enrocado.
Para atenuar el ingreso de solidos del fondo se incluye un canal de limpia ubicado al
costado de la ventana de captación

La ventana de Captación es de forma rectangular con dimensiones de 0.45 x 0.35 m

con un alfeizar de 0.50 m, para evitar el ingreso de sólidos.

Luego se considera el desrripiador y desarenado con un aliviadero.

Se proyecta el revestestimiento del canal de conducción con sección rectangular de

0.5 x0.5 m , considerando los parámetros hidráulicos con régimen de flujo subcritico,
debido a que la topografía de la zona es accidentada se proyecta la construcción
de raídas y caídas verticales, así como la construcción de tomas laterales
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

3.2 CRITERIOS GENERALES DE DISEÑO

3.2.1 CRITERIOS DE DISEÑO HIDRAULICO

A. CANAL

 Caudal (Q)

El caudal de diseño se ha calculado en función de la superficie a irrigar teniendo

en cuenta el módulo de riego 1.15 por según cedula de cultivo, adicionalmente se
ha considerado los aportes de excedencias de riego y drenaje superficial que se
presentan en diferentes puntos a lo largo del cauce del canal proyectado.

Para poder cubrir la demanda hallada para el proyecto. Se consideró el Modulo de

riego igual 1.15 por hectárea.

CÉDULA DE CULTIVOS CON PROYECTO

CÁLCULO DE DEMANDA DE AGUA DEL PROYECTO

PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

El caudal de diseño ha sido tomado como QD = 0.206 m3/s

 Velocidad (V):

La velocidad en los canales, deberán estar establecidas dentro de cierto rango de

valores, a fin de cumplir con ciertas exigencias de velocidad mínima y velocidad
máxima, consecuentemente; no se produzca sedimentación ni erosión en la caja
de canal.

Para el control de velocidades, se ha considerado el siguiente rango de valores:

Velocidad mínima: 0.60 m/s

Velocidad máxima: 3.00 – 6.00 m/s

Según Manning, para el cálculo de esta variable, se empleará la fórmula:

2 1
1 3 2
v R S
n

 Pendiente (S):

En general, esta variable hidráulica se ha determinado en función de la topografía

del terreno teniendo en cuenta además las características existentes del cauce
natural y sus respectivas obras de toma.

 Talud (Z)

Para la sección Rectangular, se ha considerado un talud de Z= 0.

 Coeficiente de rugosidad (n)

Por tratarse de canales con revestimiento de concreto, se ha considerado un valor

para el coeficiente de rugosidad igual a 0.014.

Para el cálculo y diseño del canal se utilizó el programa H CANALES para

Windows 95 Versión 2.0 del Departamento de Ingeniería Agrícola del Instituto
Tecnológico de Costa Rica

Consideraciones de diseño, para obtener un área mojada mínima se considera el

diseño del canal mediante Máxima Eficiencia Hidráulica en todo el tramo del canal.

Para el primer tramo calcula se obtiene un ancho b=0.565 y un Y=0.28, con una
pendiente de 0.0046, teniendo un flujo subcritico, uniformizando el ancho b=0.50 m.
Se obtiene a continuación los resultados:
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

B. TOMAS LATERALES

Tomas parcelarias
Debido a la variación de áreas que corresponden a los usuarios, se ha considerado
la demanda de agua en función del módulo de riego y las áreas a irrigar,
estableciéndose además el rango de valores:
Areas a irrigar <= 10 Has y
Areas a irrigar > 10 Has

Para el cálculo y diseño se utilizó la ecuación de descarga de orificios:

Q  Cab 2 gh

Donde:
Q : Caudal (Area x MR).............................…………(m3/s)
C : Coeficiente de descarga.....................(s.u)
a : Altura de abertura................................(m)
b : Ancho de abertura................................(m)
h : Diferencia de niveles antes y después de la compuerta... (m).

3.2.2 CRITERIOS DE DISEÑO ESTRUCTURAL

 Criterios de diseño para muros de encauzamiento

Consideradando el caudal máximo de avenida de Q=4.37 m3/seg con un tiempo de

retorno de 100 años según el estudio hidrológico,se estima el ancho del encauzamiento
obteniendo de 7 .00 m , con estos valores se procede a calcular el diseño estructural
,teniendo encuenta la capacidad portante de 0.55 kg/cm2, según el estudio de suelos en
la calicata 01 y con angulo de reposo del material de 29°y con una resistencia del
concreto de 210 kg/cm2
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

Obteniendo acero vertical en doble malla de diamtero de 5/8” @ a 20 cm y horizontal

(acero de temperatura ) de ½” @ 20 cm. ( ver planos)
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

 Criterios de diseño para muros de desarenador y caída vertical

Textura : Arcilla de baja pasticidad

Peso unitario en seco : s = 1540 kg/m3
Peso unitario del agua : a = 1000 kg/m4
Peso unitario bajo agua : sat = 1020 kg/m3
Angulo de fricción interna : = 22 °
Capacidad portante del terreno (seco) : s = 0.66 kg/cm2
Capacidad portante del terreno (saturado) : c = 0.55 kg/cm2
Coeficiente de permeabilidad :k = 0.004 kg/m3
Peso específico del nivel freático : s = 1000 kg/m3
Profundidad del nivel freático : 0 m
Espesor inicial piso y paredes : d1 = 0.1 m

Área de acero Área Varilla S asumido

PAREDES Varilla S (cm)
(cm2) (cm2) (cm)
2.00 3/8" 0.74 36.97 20.00
Cara exterior - Vertical
Usar : Ø 3/8" @ 20.00 cm
2.57 3/8" 0.74 28.85 20.00
Cara exterior -
Horizontal
Usar : Ø 3/8" @ 20.00 cm

Área de acero Área Varilla S asumido

LOSA Varilla S (cm)
(cm2) (cm2) (cm)
3.03 3/8" 0.74 24.44 20.00
Cara superior - Vertical
Usar : Ø 3/8" @ 25.00 cm
2.57 3/8" 0.74 28.85 20.00
Cara superior -
Horizontal
Usar : Ø 3/8" @ 20.00 cm
PROYECTO: MEJORAMIENTO AMPLIACION DEL CANAL DE RIEGO SOL DE VILLA-COCHACARA,DISTRITO DE
HUANCASPATA-PATAZ-LA LIBERTAD

3.3 DESCRIPCIÓN TÉCNICA DE LAS OBRAS CIVILES

a. Captación

Comprende las obras de arte como:

Muros de encausamiento de concreto armado de f’c=210 kg/cm2, barraje fijo de concreto

ciclópeo C: H 1:8, ventana de captación, desrripiador, desarenador y canal de limpia

b. Canal principal rectangular

Canal revestido con fc=175 kg/cm2 de sección rectangular de 0.50 x 0.50, incluido el borde
libre, con cama de apoyo de material propio seleccionado zarandeado, rellenado con
material propio compactado, en una longitud de 4 .871 km

c. Caída vertical

Las cajas de distribución serán de concreto armado fc=210 kg/cm2, con una caída vertical
de H=1.30 m y una longitud de poza de 2.50 y un ancho de 0.50 m.

d. Rápidas

Las cajas distribución serán de concreto armado fc=210 kg/cm2, con un ancho de poza de
1.10 y altura variable entre 0.6-0.80 ml, de altura en la poza disipadora.

e. Tomas laterales

Las cajas distribución serán de concreto armado fc=175 kg/cm2, con un ancho de poza de
0.40 y altura variable entre 0.50 ml.

La contemplación del número y ubicación de estas estructuras, han sido coordinadas con
los representantes de la Comisión de Regantes, previa inspección de campo.

En la unión canal alimentador-toma se considera una junta de construcción según indican

los planos correspondientes las cuales deberán sellarse con material elastomérico.
