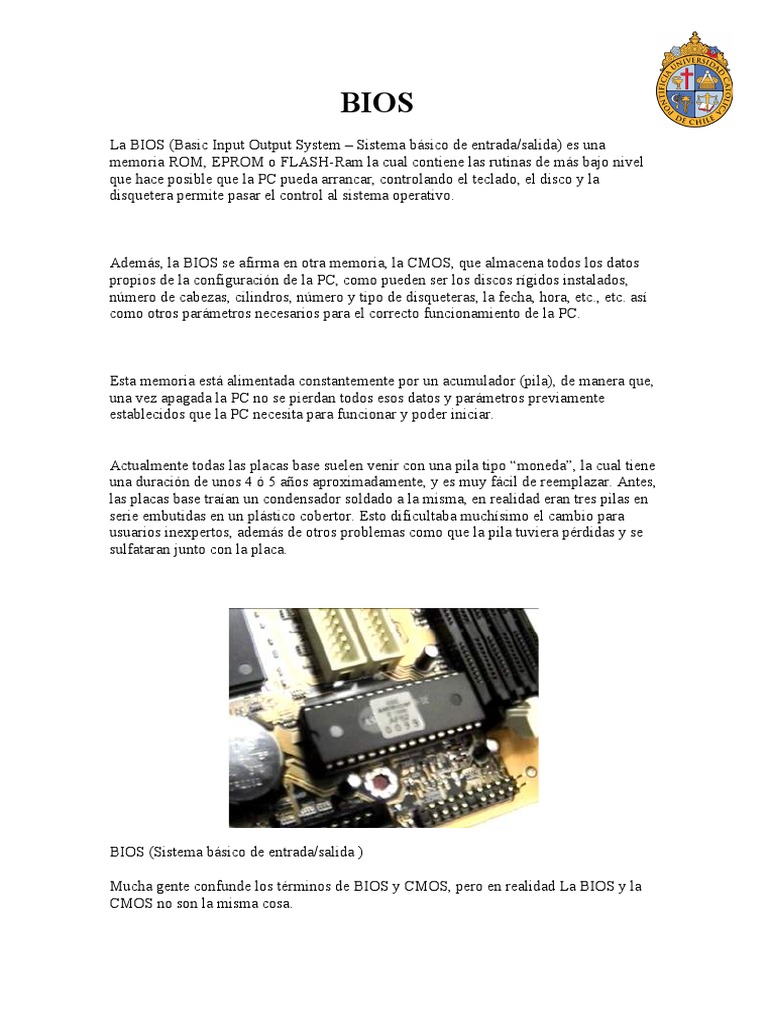

BIOS

La BIOS (Basic Input Output System – Sistema básico de entrada/salida) es una

memoria ROM, EPROM o FLASH-Ram la cual contiene las rutinas de más bajo nivel
que hace posible que la PC pueda arrancar, controlando el teclado, el disco y la
disquetera permite pasar el control al sistema operativo.

Además, la BIOS se afirma en otra memoria, la CMOS, que almacena todos los datos
propios de la configuración de la PC, como pueden ser los discos rígidos instalados,
número de cabezas, cilindros, número y tipo de disqueteras, la fecha, hora, etc., etc. así
como otros parámetros necesarios para el correcto funcionamiento de la PC.

Esta memoria está alimentada constantemente por un acumulador (pila), de manera que,
una vez apagada la PC no se pierdan todos esos datos y parámetros previamente
establecidos que la PC necesita para funcionar y poder iniciar.

Actualmente todas las placas base suelen venir con una pila tipo “moneda”, la cual tiene
una duración de unos 4 ó 5 años aproximadamente, y es muy fácil de reemplazar. Antes,
las placas base traían un condensador soldado a la misma, en realidad eran tres pilas en
serie embutidas en un plástico cobertor. Esto dificultaba muchísimo el cambio para
usuarios inexpertos, además de otros problemas como que la pila tuviera pérdidas y se
sulfataran junto con la placa.

BIOS (Sistema básico de entrada/salida )

Mucha gente confunde los términos de BIOS y CMOS, pero en realidad La BIOS y la
CMOS no son la misma cosa.
La CMOS (Complementary Metal Oxide Semiconductor – Semiconductor
Complementario de Oxido de Metal) es una porción de 64 bytes encargada de
almacenar los valores y ajustes de la BIOS (aquellos que el usuario podrá cambiar).
Podemos almacenar datos como por ejemplo, la fecha y la hora, los parámetros que
definen el disco rígido, la secuencia de arranque o la configuración de los puertos.

La BIOS es una memoria no volátil (tipo ROM) y que sus datos están guardados y son
inalterables, en cambio, la CMOS es una memoria de tipo RAM y los datos que se
guardan se pueden alterar pero también se borrarán en caso de existir algún corte de
energía. Para prevenir que se de esta situación, es decir, que se borren los datos
definidos por el usuario, se hace uso de una pila que alimentará esta memoria siempre
que nuestra PC no esté en marcha.

Actualización de la BIOS
Si se posee una placa base con una FLASH BIOS, se puede actualizar por otra mas
moderna que incluirá nuevas características y soporte para algunas nuevas funciones. El
método a seguir es muy sencillo, es tan fácil que solo se tiene que tener el programa de
actualización y una imagen (copia) de la nueva ROM en un disquete. Se ejecuta el
programa y listo, eso si, es imprescindible que la versión de la BIOS que se va a instalar
sea soportada por la placa base. Si la placa es clónica, lo mejor es olvidarse del asunto,
si la placa es de marca, se localiza al fabricante y se busca una actualización adecuada
para la placa.

No debe usarse la de otra muy parecida, aunque se diga que funcionará. Sólo debe
hacerse si indica claramente el nombre y número de versión de la placa. De lo contrario
la placa quedará inutilizable y no quedara otra que tirarla a la basura aunque suene feo y
fuerte.

Una vez hecho esto, se debe reiniciar la PC para que los cambios tomen efecto. Si todo
ha ido bien la PC arrancará sin problemas, pero si la pantalla se queda negra, si no suena
el pitido del parlante, si no pasa nada es que todo ha salido mal.

¿Cómo se entra a la BIOS?

Solo hace falta encender nuestra PC, la primera pantalla que aparece es generada por la
propia BIOS, en la mayoría de los equipos clónicos, esta pantalla nos informa de las
características de chipset y versión de la BIOS instalada. Debajo de los códigos
superiores, nos identificará el tipo de microprocesador y bajo este se comenzará a
chequear la memoria del sistema. En este momento es cuando debemos pulsar una
determinada tecla que nos permitirá acceder a los menús de configuración,
generalmente suele ser la tecla delete, pero varia según el fabricante de la misma,
pudiendo ser la tecla Esc, F1, F2, Alt+Esc, Alt +F1, etc. pero lo normal es que también
nos aparezca un mensaje que nos avise de qué tecla es la que nos permitirá entrar al
menú mencionado.
En las pantallas de configuración podemos modificar todo tipo de parámetros que
afectarán directamente al funcionamiento de nuestro hardware, haciendo que éste
trabaje de una manera más o menos optimizada. Lo complicado de todo este asunto es
que cada empresa que fabrica BIOS suele tener opciones diferentes de configuración,
acorde con el tipo de placa base en la que se va a instalar.

Algunas opciones de configuración

Lo complicado de todo este tema es que cada empresa que fabrica BIOS suele tener
opciones diferentes de configuración, acorde con el tipo de placa base en la que se va a
instalar. Acá intentare explicar los parámetros más comunes que podemos encontrar en
cualquier tipo de BIOS, aunque seguro que no podré explicar todos.

STANDARD CMOS SETUP

• Primary Master/Primary Slave/Seconday master/Secondary Slave: conviene

dejarlo en TYPE AUTO para evitarse problemas (lo detecta todo
correctamente), si la BIOS es relativamente moderna.

• TYPE: 1-46: son discos rígidos predefinidos, USER es el introducido por el

usuario o el detectado por el IDE HDD AUTO DETECTION (recomendamos
usarlo), y AUTO es lo mismo que el anterior.

• CYLS, HEAD, SECTOR: son los cilindros, cabezales y sectores del disco. Es
muy importante saberlo, especialmente si la opción IDE HDD AUTO
DETECTION presenta las tres opciones del MODE (NORMAL, LARGE y
LBA).

• PRECOMP Y LANDZ: son dos valores arbitrarios y casi se puede meter

cualquier número sin que afecte al rendimiento. Se puede poner un 0 (cero) en
ambos casos, y en el segundo también un 65535. Por ejemplo, el LANDZ es el
lugar donde se coloca el brazo lector del disco rígido al principio.

• MODE: es el método de acceso a los discos rígidos. NORMAL es el modo de

acceso de menos de 528 MB, LBA es para más de 528 MB y LARGE es para
discos de 528 MB sin LBA.

• BOOT SECTOR VIRUS PROTECTION : impide que un virus destroce el

disco rígido sin darle oportunidad a cargar un disquete de arranque con un
antivirus para desinfectar el sistema, no impedirá la infección, pero es una
medida más de seguridad Esto también puede situarse en el apartado BIOS
FEATURES SETUP. Hay que dejarlo en DISABLED (deshabilitado) sobre todo
cuando instalamos el Windows.
•
BIOS FEATURES SETUP

• 1st Boot Device/2nd Boot Device/3rd Boot Device/4th Boot Device: decide el
orden en que se quiere que la PC reconozca las unidades con los archivos de
arranque (COMMAND.COM, IO.SYS y MSDOS.SYS). Dichas opciones
pueden ser:

o IDE 0: Arranca desde el disco IDE maestro en el canal primario.

o IDE 1: Arranca desde el disco IDE maestro en el canal segundario.
o IDE 2: Arranca desde el disco IDE esclavo en el canal primario.
o IDE 3: Arranca desde el disco IDE esclavo en el canal secundario.
o Floppy: Arranca desde la(s) unidad(es) de disquete.
o ARMD FDD/ARM HDD: Arranca desde una unidad LS-120 o ZIP, o
desde un disco IDE maestro en el canal primario.
o CD-ROM: Arranca desde una unidad CD-ROM ATAPI, puede ser IDE
o SCSI.
o SCSI: Arranca desde una unidad SCSI.
o Network: Arranca desde la red.

• TRY OTHER BOOT DEVICES: prueba otras opciones que no haya sido
posible incluir en las 4 anteriores.

• QUICK BOOT: hace bootear (arrancar) rápidamente cuando se enciende la PC.

• ABOVE 1 MB. MEMORY TEST: permite testear, o no, más allá del MB de
memoria. Se recomienda dejarlo en ENABLED, ya que si no hace el test
podemos tener problemas. Si estamos seguros de que no hay problemas, se
puede poner Disabled (deshabilitado)

• BOOT UP NUMLOCK STATUS: ON hace que el teclado numérico (a la

derecha del teclado) funcionen como números, y OFF hace que funcionen como
flechas.

• FLOPPY DRIVE SWAP: si está en ENABLED cambia la unidad A: por la B:

sin tener que hacerlo con el cable físico.

• FLOPPY ACCESS CONTROL y HARD DISK ACCESS CONTROL:

determinan el tipo de acceso a su respectiva unidad. Las opciones son
READ/WRITE o READ-ONLY (Escritura/Lectura o Sólo Lectura). Si no es por
alguna extraña razón, hay que dejarlo siempre en READ/WRITE

• PS/2 MOUSE SUPPORT: con ENABLED permite activar el soporte para un

mouse del tipo PS/2 y con DISABLED dejarlo para que funcione enchufado en
un puerto serie. En el caso de que exista un jumper en la placa base, habrá que
unir las patillas 2-3 para activar el soporte PS/2 (normalmente este jumper no
suele existir).

• PRIMARY DISPLAY: es el tipo de monitor conectado a la PC. Puede ser

MONO, CGA 40x25, CGA 80x25, VGA/EGA o ABSENT (Ausente). Hoy en
día hay que ponerlo en VGA/EGA ya que los demás son muy viejos.
 • PASSWORD CHECK: también llamada SEGURITY OPTION, sirve para
poner una contraseña. Tiene tres opciones: ALWAYS es para ponerlo al
iniciar la PC: se queda el llamado "prompt" o guión parpadeante esperando a
que introduzcamos dicha contraseña, Setup: sólo aparece al entrar en la BIOS y
DISABLED: para desactivarlo.

• EXTERNAL CACHE: permite usar la caché L2 de la placa base. Hay que

ponerlo en ENABLED.

• CPU INTERNAL CACHE: sirve para activar la caché interna del

microprocesador, y siempre hay que ponerlo en ENABLED.

• SYSTEM BIOS CACHEABLE: Cuando se pone en ENABLED el segmento

de memoria F0000h puede ser escrito o leído en la memoria caché. El contenido
de este segmento de memoria se copia siempre de la ROM de la BIOS a la RAM
del sistema para una ejecución más rápida.

• VIDEO SHADOW: cuando se pone ENABLED, la BIOS se copia a la

memoria del sistema e incrementa la velocidad de vídeo.

CHIPSET SETUP

• USB FUNCION: permite activar o desactivar el soporte USB. Hay que ponerlo
en ENABLED si se dispone de algun puerto USB.

• DRAM TIMING LATENCY: LOW, FAST, NORMAL, AUTO: es el tiempo

que tarda el sistema en responder a las llamadas de la memoria. Lo mejor sería
FAST (rápido) si no se tienen problemas y no se pierde estabilidad.

• GRAPHIC APERTURE SIZE: decide el tamaño del búfer de frames

programable.

• VGA FRAME BUFFER: es el rango de memoria del búfer de frame.

• ISA MASTER LINE BUFFER: desactiva o desactiva el búfear linear del ISA
Master.

• AT BUS CLOCK: esta opción se usa para selecciona las configuraciones I/O
del reloj del bus. Las configuraciones posibles surgen de acuerdo con variar el
reloj del sistema, por ejemplo, en un sistema con una velocidad de bus de 50
MHz, selecciona PCICLK/6 que podría resultar en un bus de velocidad de 8,33
MHz. No conviene sobrepasar este valor, como mucho 10 ó 12, ya que las
tarjetas ISA funcionan a 8 MHz o menos. Por si esto es muy complicado, hay
que dejarlo en AUTO.
POWER MANAGEMENT SETUP

• STANDBY MODE: el reloj de la CPU irá a una velocidad más baja, se

desconectarán las disquetes y el disco rígido, y el monitor se apagará.

• SUSPEND MODE: todos los dispositivos excepto la CPU se apagarán. Cada

modo de ahorro de energía tiene su respectivo contador. Cuando el contador
llegue a cero, el equipo entrará en modo de ahorro de energía. Si se detecta
alguna señal o evento durante la cuenta atrás, el contador vuelve al principio de
nuevo.

• POWER MANAGEMENT/APM: hay que poner esta opción en ENABLED

para activar las funciones de administración de energía del chipset y APM
(Administración Avanzada de Energía).

• GREEN PC MONITOR POWER STATE: sirve para apagar los monitores

compatibles con Greep PC. Las opciones son OFF, STANDBY, SUSPEND y
DISABLED.

• VIDEO POWER DOWN MODE: para apagar el subsistema de vídeo para

ahorrar energía. Las opciones son STANDBY, SUSPEND y DISABLED.

• HARD DISK POWER DOWN MODE: desconecta el disco rígido. Las

opciones son STANDBY, SUSPEND y DISABLED.

• STANDBY/SUSPEND TIMER UNIT y STANDBY TIMEOUT: son

contadores, el primero para el modo SUSPEND y el segundo para el modo
STANDBY. Ponerlo en DISABLED para usar los del Windows.

• POWER BUTTON FUNCION: explica el funcionamiento del botón de

encendido externo. SOFT OFF es lo normal, apaga o enciente la PC. GREEN,
en cambio, hace que la PC entre en Green Mode.

• RING RESUME FROM SOFT OFF: cuando se activa, el sistema puede salir
del modo inactivo por una señal de teléfono del MODEM.

• RTC ALARM RESUME: decide una hora para que la PC salga del modo de
suspensión automáticamente. Si no lo se va a usar hay que ponerlo en
DISABLED.
PCI/PnP SETUP

• PLUG AND PLAY AWARE O/S: si se tiene un sistema operativo Plug and
Play instalado como Windows 9x, hay que ponerlo en YES.

• PCI LATENCY TIMER (PCI CLOCKS): son los tiempos de retardo en

acceder a los dispositivos PCI instalados en el respectivo bus. Las opciones son
32, 64, 96, 128, 160, 192, 224, 248.

• PCI VGA PALETTE SNOOP: sirve para poder hacer que varias placas VGA
operen a la vez en diferentes buses (PCI e ISA), y que puedan extraer datos de la
CPU simultáneamente. El bit 5 del registro de comandos del espacio de
configuración del dispositivo PCI es el bit 0 del VGSA Palette Snoop (0 es
DISABLED). Poner las opciones según lo siguiente:

o DISABLED: Los datos leídos y escritos por la CPU sólo se

redireccionan a los registros de la paleta del PCI VGA. Es decir, que si
tienes una placa gráfica PCI o AGP tendrás que poner esto.
o ENABLED: Los datos leídos y escritos por la CPU se dirigen al registro
de paleta del dispositivo PCI VGA y del ISA VGA, permitiendo que los
registros de paleta de ambos dispositivos sean idénticos. La opción
también tiene que estar puesta en ENABLED si alguna tarjeta ISA
instalada en el sistema requiere VGA Palette Snooping.

• OFFBOARD PCI IDE CARD: especifica si existe un controlador PCI IDE

externo en la PC. También se debe especificar el slot de expansión PCI de la
placa base cuando se instala la placa controladora PCI IDE. Si se usa alguna
controladora de este tipo, la controladora IDE de la placa base automáticamente
se desactiva. Las opciones son DISABLED, AUTO, SLOT1, SLOT2, SLOT3,
….. Si se selecciona AUTO se determina el parámetro correcto, lo que fuera los
IRQs 14 y 15 a un Slot PCI del PCI local bus. Esto es necesario para soportar
placas PCI IDE no compatibles.

o OFFBOARD PCI IDE PRIMARY IRQ: esta opción especifica la

interrupción PCI usada por el canal IDE primario en la controladora
externa PCI IDE. Las configuraciones son DISABLED, HARDWIRED,
INTA, INTB, INTC o INTD.
o OFFBOARD PCI IDE SECONDARY IRQ: Como el anterior, pero el
canal secundario.

• ASSIGN IRQ TO PCI VGA: poner esta opción en YES para asignar una IRQ
al controlador VGA en el bus PCI. Las configuraciones son YES o NO.

• PCI SLOT 1/2/3/4 IRQ PRIORITY: estas opciones especifican la prioridad

IRQ para los dispositivos PCI instalados en los slots de expansión PCI. Las
configuraciones son AUTO, (IRQ) 3, 4, 5, 7, 9, 10 y 11, por orden de prioridad.
Si los dispositivos son Plug and Play, hay que ponerlo en AUTO.
INTEGRATED PERIPHERALS SETUP

• ONBOARD FLOPPY CONTROLLER: activa o desactiva la disquetera.

• Onboard Serial Port 1/2: estos campos configuran los puertos serie en la placa.
Hay varias direcciones de puerto y canales IRQ que pueden ser seleccionados:

o 3F8/IRQ4: Dirección de puerto 3f8h, IRQ 4.

o 2F8/IRQ3: Dirección de puerto 2f8h, IRQ 3.
o 3E8/IRQ4: Dirección de puerto 3e8h, IRQ 4.
o 2E8/IRQ3: Dirección de puerto 2e8h, IRQ 3.
o AUTO: La BIOS asigna automáticamente direcciones de puerto y
canales IRQ automáticamente.
o DISABLED: desactiva el puerto serie. Esto es especialmente útil si se
necesita la IRQ3 o la 4 para el módem.

• SERIAL PORT 2 MODE: esta opción especifica el modo de operación para el

segundo puerto serie. Sólo aparece si la opción ONBOARD SERIAL PORT 2
está puesta en AUTO o DISABLED. Las opciones son IR (infrarrojos) o
NORMAL.

• IR TRANSMITTER: esta opción especifica el tipo de transmisión usada por

los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción sólo
aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o
DISABLED. Las opciones son 1.6 uS o 3/16 Baud.

• IR DUPLEX MODE: esta opción especifica el tipo de transmisión usada por

los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción sólo
aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o
DISABLED. Las opciones son HALF o FULL.

• IR RECEIVER POLARITY: esta opción especifica el tipo de recepción osada

por los dispositivos infrarrojos conectados al segundo puerto serie. Esta opción
sólo aparecerá si la opción ONBOARD SERIAL PORT 2 está en AUTO o
DISABLED.

• ONBOARD PARALLEL PORT: Este campo configura el puerto paralelo de

la placa. Hay varias direcciones de puerto y canales IRQ que pueden ser
seleccionados:

o 378/IRQ7: Dirección de puerto 378, IRQ 7.

o 278/IRQ5: Dirección de puerto 278, IRQ 5.
o 3BC/IRQ7: Dirección de puerto 3BC, IRQ 7.
o DISABLE: Desactiva el puerto paralelo.
 • PARALLEL PORT MODE: esta opción especifica el modo del puerto
paralelo. Las opciones son:

o NORMAL: Se usa el modo del puerto paralelo normal.

o Bi-Dir: para soportar transferencias bidireccionales en el puerto paralelo.
o EPP: el puerto paralelo puede ser usado con dispositivos que
contemplan la especificación Enhanced Parallel Port (EPP). EPP usa las
señales del puerto paralelo existente para ofrecer transferencia de datos
bidireccional y asimétrica conducida por la unidad del host.
o ECP: El puerto paralelo puede ser usado con dispositivos que
contemplan la especificación Extended Capabilites Port (ECP). ECP usa
el protocolo DMA para ofrecer datos de transferencia hasta 2,5 MB por
segundo. ECP ofrece comunicación bi-direccional simétrica.
o EPP VERSION: especifica el número de versión usado para la
especificación Enhanced Parallel Port. Esta opción sólo aparece si modo
del puerto paralelo está puesto en EPP. Las configuraciones son 1.7 o
1.9.
o ECP/EPP: da igual que el dispositivo del puerto paralelo no soporte ni
ECP ni EPP.

• PARALLEL PORT DMA CHANNEL: esta opción sólo aparece si modo del
puerto paralelo está puesto en ECP. Esta opción configura el canal DMA usado
por el puerto paralelo. Las opciones son DMA CHANNEL 0, 1 o 3

• PARALLEL PORT IRQ: esta opción especifica el IRQ usado por el puerto
paralelo. Las opciones son AUTO, (IRQ) 5 o (IRQ) 7.

• ONBOARD IDE: esta opción especifica el canal IDE usado por el controlador
IDE de la placa. Las opciones son ENABLED, AUTO, BOTH, PRIMARY,
SECONDARY y DISABLED.

Auto-configuración de la BIOS

Son diversas opciones que se suministran para facilitar la configuración de la BIOS:

• LOAD BIOS DEFAULTS: carga una serie de valores por defecto con poca o
nula optimización, generalmente útiles para volver a una posición de partida
segura y resolver problemas observados al arrancar.

• LOAD SYSTEM DEFAULTS: carga unos valores ya optimizados para

conseguir un rendimiento adecuado, o incluso puede servir para cargar la última
serie de valores guardados por el usuario.

• LOAD TURBO DEFAULTS: carga los valores que estima óptimos para
aumentar el rendimiento
 OPCIONES A REVISAR Y MODIFICAR

Estas son las principales opciones que el usuario debería conocer para poder monitorizar
el funcionamiento del quipo o cambiar algún parámetro dependiendo de la necesidad de
esta.

- Hora y Fecha

- Detección de Unidades (Discos duros, Unidades Ópticas)

- Boot (Opciones de arranque de cada unidad)

- VGA Share Memory Size “Memoria compartida de Video” (si la placa

madre tiene Video incorporado, modificarlo dependiendo el uso)

- USB Legacy Support (funcionamiento dispositivos USB fuera del S.O.)

- PC Health o Hardware Monitor (Verificar voltajes y temperaturas)

- Password (contraseña para proteger las modificaciones)

- Peripheral integrated (dispositivos integrados, activar o desactivar)

- Floppy (Desactivar o activar unidad de disquetera)

- SATA Mode (dependiendo del uso cambiar a RAID, SATA O IDE)
