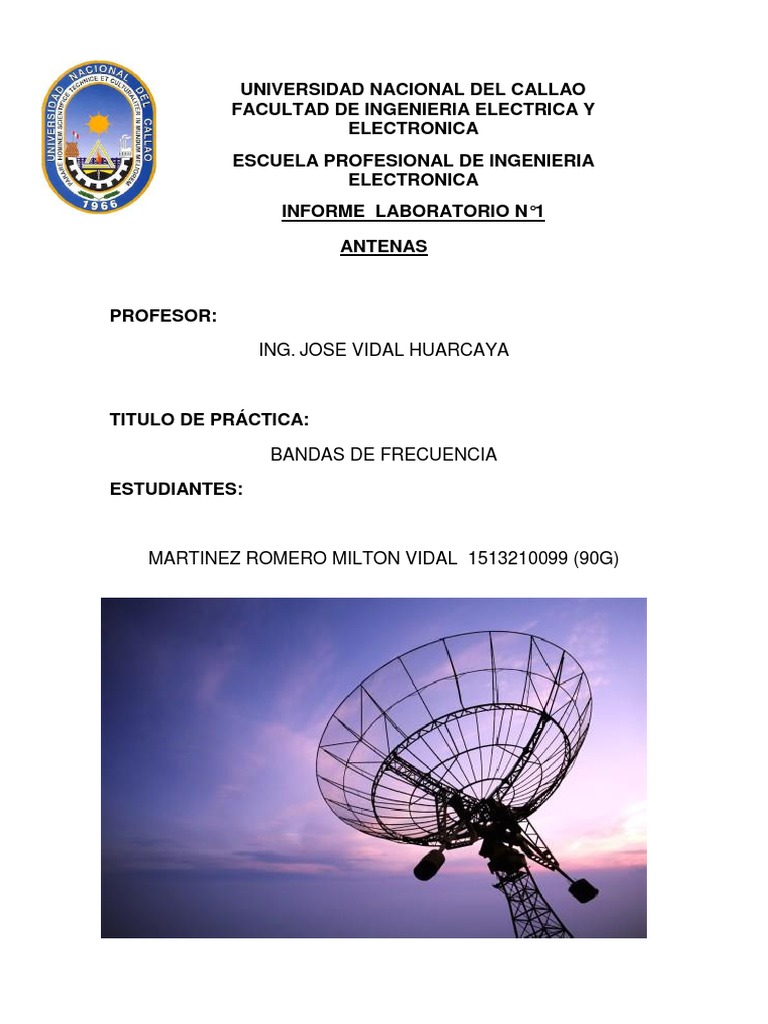

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERIA ELECTRICA Y

ELECTRONICA
ESCUELA PROFESIONAL DE INGENIERIA
ELECTRONICA
INFORME LABORATORIO N°1

ANTENAS

PROFESOR:

ING. JOSE VIDAL HUARCAYA

TITULO DE PRÁCTICA:

BANDAS DE FRECUENCIA

ESTUDIANTES:

MARTINEZ ROMERO MILTON VIDAL 1513210099 (90G)

 LABORATORIO N 1: BANDAS DE FRECUENCIA
I.OBJETIVOS:

 Conocer la clasificación de las bandas de frecuencia del Espectro

Radioeléctrico y a partir der allí poder clasificar a las Antenas por
su rango de operación y determinar sus características principales.

 Conocer las normas que rigen el uso de las Antenas en el Perú.

II. BANDAS DE FRECUENCIAS Y ESPECTRO RADIOELECTRICO

Sigla Rango Denominación Empleo

VLF 10 kHz a 30 kHz Muy baja frecuencia Radio gran alcance

LF 30 kHz a 300 kHz Baja frecuencia Radio, navegación

MF 300 kHz a 3 MHz Frecuencia media Radio de onda media

HF 3 MHz a 30 MHz Alta frecuencia Radio de onda corta

VHF 30 MHz a 300 MHz Muy alta frecuencia TV, radio

UHF 300 MHz a 3 GHz Ultra alta frecuencia TV, radar, telefonía móvil

SHF 3 GHz a 30 GHz Super alta Radar

frecuencia

EHF 30 GHz a 300 GHz Extra alta Radar

frecuencia

III. DESARROLLO

Revisar información del Perú, en relación al espectro radioeléctrico y la

clasificación de las frecuencias.

Investigar los diferentes tipos de antenas de acuerdo al rango de frecuencias

en las que operan.

Elaborar un cuadro con al menos dos tipos de Antena por cada banda de
frecuencia en donde se utilicen las Antenas.
 Las comunicaciones móviles siempre han sido un tema apasionante, por ello
a continuación muestro un breve resumen introductorio al espectro, su uso y
la repartición final del Espectro Radioeléctrico según el MTC luego del inicio
de operaciones de Viettel Perú (marca Bitel) y Entel Perú (antes Nextel).

Espectro Radioeléctrico
El Espectro Radioeléctrico es un recurso natural, de carácter limitado, que constituye un
bien de dominio público, sobre el cual el Estado ejerce su soberanía. Es asimismo, un
medio intangible que puede utilizarse para la prestación de diversos servicios de
comunicaciones.

Desde la perspectiva tecnológica, es un conjunto de frecuencias que se agrupan en

“bandas de frecuencias” y puede ser utilizado para la prestación de Servicios de
comunicaciones inalámbricas, radiodifusión sonora y televisión, internet, telefonía, entre
otros.

La importancia del espectro se basa en que es un recurso escaso y es la única forma

disponible para brindar servicios de comunicación móviles. La demanda futura de
servicios móviles podría no ser satisfecha por la oferta, debido en gran medida, a una
limitada asignación de espectro radioeléctrico o a una mala asignación del mismo.

Detalle general de bandas y sus servicios para telecomunicaciones

móviles a nivel nacional:

 450 MHz: Servicios públicos de telecomunicaciones (450 – 452,5 MHz y 460 –

462,5 MHz). Asignación provincial. Se encuentra implementada.

 700 MHz: Este espectro aún no ha sido asignado y tampoco implementado.

 500- 700 MHz: Este espectro aún no ha sido asignado y tampoco implementado.

 800 MHz: Servicio telefónico móvil (824 – 849 MHz y 869 –894 MHz). Se
encuentra implementado y en uso de Movistar y Claro. Asignación nacional.

 900 MHz: Servicio telefónico móvil (899 – 915 MHz y 944 – 960 MHz). Se
encuentra implementado y en uso de Viettel. Asignación nacional.

 1900 MHz: Servicio telefónico móvil (1 850 – 1 910 MHz y 1 930 – 1 990 MHz).
Se encuentra implementado y en uso de Telefónica, Claro, Nextel y Viettel.
Asignación nacional.

 1700-2100 MHz: Servicio telefónico móvil (1 710 – 1 770 MHz y 2 110 – 2 170
MHz). Se encuentra implementado y en uso de Telefónica y Americatel.
Asignación nacional.

 2300- MHz: Sistema de acceso inalámbrico (2 300 – 2 400 MHz). Se encuentra

implementada. Asignación nacional.

 2400 MHz: Sistema de acceso inalámbrico (2 300 – 2 400 MHz). Aún no se

encuentra implementada.
  3500 MHz: Sistemas de acceso fijo inalámbrico (3400 – 3600 MHz). Se
encuentra implementada. Asignación nacional.

Bandas de frecuencia LTE que se pueden utilizar en Perú:

 Banda de 700 MHz: Banda 12, 17, 13 y Banda APT700 28. La banda de 746 –
806 MHz están reservadas para licitación y 614-746 es reservada para
radiodifusión televisiva del estado (Podría ser liberada y utilizada).

 Banda AWS: Banda 4. Actualmente ya fueron licitadas y están siendo utilizadas.

 Banda 1900 MHz: Banda 2. Es utilizada para servicios 2G y 3G, pero América
Móvil, esta que usa parte de este espectro para ofrecer servicios LTE.

 Banda 2300: Banda 40 TDD. Existen empresas que licitaron esta banda que
podrían utilizarla para ofrecer servicios LTE-TDD como Americatel Perú.

 Banda 2600: Banda 38 y 41 TDD. Empresas de difusión televisiva, Nextel y OLO

Peru tienen licitado espectro suficiente para poder ofrecer servicios LTE-TDD.

 Banda 3500: Banda 42. Espectro licitado a operadoras (Nextel, Americatel,

Telefonica) y otras empresas con suficiente espectro para ofrecer servicios LTE-
TDD

Bandas celulares y operadoras de telefónica celular en Perú:

Las bandas celulares son 850, 900, 1900 y AWS. Los operadores son:

 Telefónica Móviles S.A. (marca Movistar)

 América Móvil Perú S.A.C. (marca Claro)

 Entel Perú S.A.C. (antes Nextel del Perú S.A.)

 Viettel Perú S.A.C. (marca Bitel)

Se resume en la siguiente tabla:

Banda de 850:
Banda de 900:

Banda de 1900:

Banda AWS:

Es muy probable que nuevas bandas sean asignadas a los operadores en un

futuro cercano, sobre todo para tecnologías como LTE. Por ahora el espectro ya
está repartido para que la batalla de las operadoras comience.
Sistema Nacional de Gestión del Espectro Radioeléctrico (SNGER)

El SNGER tiene como función la comprobación técnica, el monitoreo, el análisis de las

señales, goniometría y la localización. Como se observa en la siguiente figura estas
estaciones deben tener dos zonas de protección, en las cuales no se pueden instalar
estaciones del servicio de radiodifusión sonora y por televisión.

DIAGRAMA DE ZONAS DE PROTECCIÓN PARA LAS ESTACIONES SNGER

Este sistema está formado por estaciones centrales de Gestión y Control, estaciones
Regionales de Gestión y Control, estaciones no atendidas de Goniometría, estaciones
de Control de HF, estaciones móviles de Control, unidades móviles de inspección
como se observa en la siguiente figura:

ESTACIONES DEL SNGER A NIVEL NACIONAL

TIPOS DE ANTENAS

Existe una gran diversidad de tipos de antena, dependiendo del uso a que van a ser
destinadas. En unos casos deben expandir en lo posible la potencia radiada, es decir,
no deben ser directivas (ejemplo: una emisora de radio o una estación base de teléfonos
móviles), otras veces deben serlo para canalizar la potencia y no interferir a otros
servicios (antenas entre estaciones de radio enlaces). El tamaño de las antenas está
relacionado con la longitud de onda (λ) de la señal de radiofrecuencia transmitida o
recibida, debiendo ser, en general, un múltiplo o submúltiplo exacto de esta longitud de
onda y es por eso que, a medida que se van utilizando frecuencias mayores, las antenas
disminuyen su tamaño. Si las dimensiones de la antena son mucho más pequeñas que
la longitud de onda, las antenas se denominan elementales. La longitud de las antenas
resonantes (cuando se anula su reactancia de entrada) es un múltiplo entero de la
semilongitud de onda.

1. ANTENA ISOTRÓPICA
La antena isotrópica es una antena hipotética sin pérdida (se refiere a
que el área física es cero y por lo tanto no hay pérdidas por disipación de
calor) que tiene intensidad de radiación igual en todas direcciones. (IEEE
Standard Dictionary of Electrical and Electronic Terms, 1979).

2. ANTENAS DE HILO
Las antenas de hilo están formadas por hilos conductores,
eléctricamente delgados, cuyo diámetros << λ. Se modelan como un
conductor de sección infinitesimal. Pueden estar formadas por hilos
rectos (dipolos, rombos), espirales (circular, cuadrada o cualquier forma
arbitraria) y hélices.
3. ANTENAS YAGI-UDA
Una aplicación práctica de este tipo de antenas, es el de las antenas tipo
yagi-uda (directivas), ampliamente utilizadas, por ejemplo, para la
recepción de señales de televisión en la banda de UHF, ya que poseen
una gran directividad, tanto mayor cuanto mayor sea el número de
elementos pasivos (parásitos) que incorpore y así su ganancia es la
adecuada para recibir el nivel de señal suficiente para que pueda ser
amplificado sin problemas.

4. ANTENAS PLANAS
Las antenas planas (microstrip) están formadas por un agrupamiento
plano de radiadores (parches) y un circuito que distribuye la señal entre
ellos. Su diseño se adecua de forma que la estructura disipe la potencia
en forma de radiación. Ambos, parches y circuito, se fabrican utilizando
técnicas de fotograbado sobre un sustrato dieléctrico laminado en cobre
por ambas superficies. Al ser una tecnología plana, facilita su integración
con el resto del sistema, favoreciendo la reducción del tamaño y peso
global. Presentan la desventaja de su estrecho ancho de banda, pero
actualmente existen numerosos métodos para solventar este
inconveniente.
5. ANTENAS CON REFLECTOR (PARABÓLICAS)
En este tipo de antenas la señal emitida/recibida no sale/entra
directamente en/del elemento captador, sino que se emite/recoge por/en
el mismo una vez reflejada en un elemento pasivo que concentra la señal.
En el caso de una antena receptora, su funcionamiento se basa en la
reflexión de las ondas electromagnéticas, por la cual las ondas que
inciden paralelamente al eje principal se reflejan y van a parar a un punto
denominado foco que está centrado en el paraboloide.
 6. ARRAYS
Una antena de arreglo de fase (array) es un grupo de antenas que,
cuando se conectan, funcionan como una sola antena cuyo ancho de haz
y dirección (o sea, patrón de radiación) puede cambiarse
electrónicamente sin tener que mover físicamente ninguna de las antenas
individuales. La ventaja principal de este tipo de antenas es que eliminan
la necesidad de mover en forma mecánica los elementos de la misma.

 IV. CUESTIONARIO

4.1. ¿Qué es el PNAF?

Plan Nacional de Atribución de Frecuencias

El espectro radioeléctrico es un recurso natural conformado por el conjunto de

ondas electromagnéticas cuyas frecuencias se fijan convencionalmente desde
9 kHz hasta 300 GHz y que forma parte del patrimonio de la Nación. El Estado
es soberano en su aprovechamiento, correspondiendo su gestión,
administración y control al Ministerio de Transportes y Comunicaciones.

El Plan Nacional de Atribución de Frecuencias (PNAF) contiene los cuadros

de atribución de frecuencias de los diferentes servicios de telecomunicaciones
en la República del Perú, de tal forma que los diversos servicios operen en
bandas de frecuencias definidas previamente para cada uno de ellos, a fin de
asegurar su operatividad, minimizar la probabilidad de interferencias
perjudiciales y permitir la coexistencia de servicios dentro de una misma
banda de frecuencias, cuando sea el caso.

Por la naturaleza dinámica de la gestión de frecuencias, el PNAF debe

actualizarse periódicamente como resultado de acuerdos tomados en las
Conferencias Mundiales de Radiocomunicaciones de la Unión Internacional
de Telecomunicaciones (UIT), acuerdos bilaterales y multilaterales celebrados
con otras Administraciones, recomendaciones formuladas por organismos
internacionales de los que el Perú es miembro como la Comisión
Interamericana de Telecomunicaciones (CITEL) y de aquellas modificaciones,
adiciones o expedición de normas nacionales, aplicadas a los planes de
distribución de radiocanales de los servicios de radiocomunicación que
actualmente están en operación, o bien de los nuevos servicios de
radiocomunicación.

4.2. ¿Quién controla y supervisa el uso de las frecuencias en el Perú?

El ministerio de transporte y comunicaciones (MTC)

4.3. ¿Cuál es la diferencia entre espectro electromagnético y espectro

radioeléctrico?

a) Espectro Electromagnético.

Al flujo saliente de energía de una fuente en forma de ondas electromagnéticas se

le denomina radiación electromagnética. Esta radiación puede ser de origen natural
o artificial. El espectro electromagnético es el conjunto de todas las frecuencias
(número de ciclos de la onda por unidad de tiempo) posibles a las que se produce
radiación electromagnética.

Así, el límite teórico inferior del espectro electromagnético es 0 (ya que no existen
frecuencias negativas) y el teórico superior es ∞. Con los medios técnicos actuales,
se han detectado frecuencias electromagnéticas inferiores a 30 Hz y superiores a
2,9·1027 Hz. Aunque formalmente el espectro es infinito y continuo, se cree que la
longitud de onda electromagnética (distancia entre dos valores de amplitud máxima
de la onda) más pequeña posible es la longitud de Planck (lp≈1,616252·10-35 m),
distancia o escala de longitud por debajo de la cual se espera que el espacio deje de
tener una geometría clásica (medidas inferiores no pueden ser tratadas en los
modelos de física actuales debido a la aparición de efectos de gravedad cuántica).
Igualmente, se piensa que el límite máximo para la longitud de una onda
electromagnética sería el tamaño del universo.

a.1) Espectro electromagnético y telecomunicaciones

Así, las ondas electromagnéticas, convenientemente tratadas y
moduladas (normalmente, variando de forma controlada la amplitud,
fase y/o frecuencia de la onda original), pueden emplearse para la
transmisión de información, dando lugar a una forma de
telecomunicación.
 a.2) División del espectro electromagnético

La clasificación más típica del espectro electromagnético establece

las siguientes categorías de radiación electromagnética:

 Ondas subradio.
 Ondas radioeléctricas.
 Microondas.
 Rayos T.
 Rayos infrarrojos.
 Luz visible.
 Rayos ultravioleta.
 Rayos X.
 Rayos gamma.
 Rayos cósmicos

b) Espectro radioeléctrico.
Como se ha visto, el espectro radioeléctrico es la porción o subconjunto del
espectro electromagnético que se distingue por sus posibilidades para las
radiocomunicaciones, es decir, para la transmisión de información por
medios no guiados. Este subconjunto viene determinado por dos factores:
las características de propagación de las ondas electromagnéticas a las
diferentes frecuencias, y los avances tecnológicos producidos por el ser
humano.
b.1) Nomenclatura de bandas de frecuencia según UIT-REl espectro
radioeléctrico comprende convencionalmente a 9 de estas bandas:
desde la banda 4 (VLF) hasta la banda 12. Históricamente, a la banda
LF se le ha denominado “onda larga”, empleándose igualmente las
denominaciones “onda media” para MF y “onda corta” para HF. Por otro
lado, las bandas -1, 0, 1 y 2 han sido añadidas de conformidad con la
proposición de la Unión Radiocientífica Internacional (URSI), para
cubrir también las frecuencias más bajas del espectro en la
nomenclatura.
4.4. ¿Que tipos de Antenas se tienen en base a las Bandas de Frecuencia
que existen?

ANTENAS DE HILO
Las antenas de hilo son antenas cuyos elementos radiantes son conductores
de hilo que tienen una sección despreciable respecto a la longitud de onda de
trabajo.1 Las dimensiones suelen ser como máximo de una longitud de onda.
Se utilizan extensamente en las bandas de MF, HF, VHF y UHF. Se pueden
encontrar agrupaciones de antenas de hilo. Ejemplos de antenas de hilo son:

 El monopolo vertical
 El dipolo y su evolución, la antena Yagi
 La antena espira
 La antena helicoidal es un tipo especial de antena que se usa
principalmente en VHF y UHF. Un conductor describe una hélice,
consiguiendo así una polarización circular.
Las antenas de hilo se analizan a partir de las corrientes eléctricas de los
conductores.
ANTENAS COLINEALES

Se caracterizan por un diagrama de radiación

omnidireccional (360º), por lo que constituyen una
opción muy adecuada para sistemas de radiodifusión.
Son fáciles de montar, tienen bajo coste y ocupan poco
espacio, aunque como desventaja poseen baja
ganancia (en torno a 3-8 dBd en UHF para longitudes
de 1 a 4 metros). Su ancho de banda no es muy grande,
pero suelen cubrir fácilmente cuatro canales de TV UHF
consecutivos. Las potencias de entrada están limitadas
a unos 250 W.

DIPOLOS EN V

Poseen polarización circular y son utilizados

normalmente para radiodifusión FM (88-108
MHz). Su ancho de banda, no obstante, está
limitado a unos 5 MHz. Pueden emplearse con
potencias elevadas, por encima de 5 kW. Para
configurar el diagrama deseado se suelen
colocar en configuraciones en array, donde
además pueden instalarse reflectores para
mejorar la ganancia en una determinada
dirección. Dado que operan a frecuencias
bajas, los reflectores pueden construirse
mediante rejillas que además reducen la carga del viento.
PANELES

Se trata de una antena utilizada

habitualmente para la radiodifusión de
señales de TV, tanto VHF como UHF,
colocándose en configuraciones en array.
Se caracterizan
por tener ganancias superiores a los 10
dBd y su polarización puede ser horizontal o
vertical. Admiten potencias elevadas de unos
2,5 kW. Su construcción se basa en un plano
metálico sobre el que se disponen diversos
dipolos que conforman finalmente el
diagrama de radiación deseado. Todo ello se
oculta en el interior de un radomo de protección, fabricado en fibra de vidrio,
y que es lo que se observa desde el exterior. Su diagrama de radiación no es
omnidireccional, aunque colocando varios de ellos en torno a un mástil se
puede obtener un diagrama de radiación relativamente omnidireccional (por
ejemplo, agrupando cuatro paneles de 90º de ancho de haz).

DIPOLOS DE ALTA POTENCIA

Ya se ha comentado que el dipolo es

una antena elemental utilizada en
sistemas de radiodifusión, en gran
parte gracias a su diagrama de
radiación omnidireccional.
Normalmente, agrupando varios de
éstos en configuraciones en array
conseguimos el diagrama de
radiación deseado, a la vez que
reducimos la potencia de
alimentación de cada uno de los dipolos individuales. Para aquellos casos en
donde se necesiten potencias más elevadas, la solución pasa por aumentar
la sección cruzada o superficie de los elementos conductores, pudiendo
alimentarse con potencias de hasta 5 kW. Como antena elemental, su
ganancia es de tan solo 0 dBd, pero puede aumentarse teóricamente a 3 o 6
dBd apilando 2 o 4 dipolos, respectivamente, en una configuración en array.
Esta antena constituye una opción aconsejable para emisiones de radio digital
DAB (Digital Audio Broadcasting). De hecho, empleando elementos
sintonizados pueden obtenerse anchos de banda de 50 MHz.
 ANTENAS YAGI

Aunque utilizadas habitualmente como

antenas receptoras, las antenas Yagi
son también una opción muy válida para
radiodifusión. En tal caso, se escogen
con diagramas de radiación de gran
ancho de haz y se colocan
en configuraciones en arraypara
configurar la zona de cobertura. Sus
ganancias son más elevadas, pudiendo
llegar a los 15 dBd o superiores,
especialmente si se utilizan reflectores. Su ganancia depende
fundamentalmente del número de elementos (dipolos). Se emplean
habitualmente con polarización vertical u horizontal, aunque también existe la
posibilidad de emplear configuraciones de Yagis cruzadas con el fin de
conseguir polarización circular, en este último caso con aplicación en
emisiones de radio FM.

4.5. Que sistemas y/o servicios de telecomunicaciones se tienen en las

Bandas de Frecuencia MF, HF, VHF, UHF y SHF?

1. MF

La Onda Media (OM), a veces denominada también Frecuencia Media (MF), (del
inglés, Medium Frequency) es la banda del espectro electromagnético que ocupa el
rango de frecuencias de 300 kHz a 3 MHz. El principal uso de esta banda está
normalizado por la Unión Internacional de Telecomunicaciones (UIT) para el servicio
de radiodifusión sonora terrestre. Por ejemplo, para la Región 2, indica la banda
535KHz-1605KHz. Recientes ampliaciones añaden la sub-banda 1605.5KHz-1705
KHz.

SISTEMAS QUE FUNCIONAN EN ONDA MEDIA

a) Radiodifusión
Desde principios de la radio (ya en los años 1920), las ondas en estas frecuencias se
utilizan para la radiodifusión en amplitud modulada (AM) debido a la facilidad con que
atraviesan obstáculos y a la relativa sencillez de los equipos de aquella época.

 En efecto, la estabilidad de los osciladores comienza a plantear serios

problemas a partir de los 10 MHz.
 Por otro lado, en aquellos años las radios a válvulas termoiónicas tenían
grandes capacidades parásitas, lo que les impedía utilizar frecuencias más
altas.
 Las ondas medias fueron progresivamente cayendo en desuso con la llegada
de la FM, que por necesitar mucho ancho de banda, fue alojada en la
región VHF. Las emisoras de Onda media suelen albergar contenidos de
noticias o información que no requieren excesiva fidelidad del sonido,
mientras que las estaciones especializadas en la retransmisión de música se
hallan en la FM de VHF.
  Actualmente, las frecuencias en ondas medias están siendo
progresivamente reutilizadas para poder transportar audio digital (DRM).
o Por ejemplo, Radio France obtuvo en Francia, a partir de 2005, varias
frecuencias en onda media que progresivamente están siendo
transformadas en emisoras DRM. Poco después, Radio Nacional de
España inició sus emisiones experimentales DRM desde su estación
emisora de Arganda del Rey al sureste de Madrid, en la frecuencia
de 1359 kilohercios.1
 Las estaciones de radiodifusión de onda media cubren en Europa y África las
frecuencias comprendidas entre 531 y 1602 kilohercios, en puntos o canales
predesignados separados 9 kilohercios uno de otro. De esta manera, las
frecuencias posibles donde ubicar una estación radiodifusora serían 531,
540, 549, 558, 567, 576, 585... y así hasta 1575, 1584, 1593 y 1602
kilohercios. En América la separación de canales va de 10 en 10 kHz, y está
autorizado el uso de la radiodifusión comercial desde 530, 540, 550, 560,
570, 580... y así hasta la frecuencia de 1680, 1690, 1700 y 1710 kilohercios.
 Algunos países situados entre el trópico de Cáncer y el trópico de
Capricornio están autorizados a instalar servicios de radiodifusión en la
banda de 2300 a 2498 kHz, que - aunque en la mayor parte de receptores
de consumo masivo se incluye entre las de onda corta - físicamente
pertenece a la Onda media por hallarse por debajo de los 3000 kHz.
Frecuencias utilizables en la Onda Media de América (en kHz)

530 540 550 560 570 580 590 600 610 620 630 640

650 660 670 680 690 700 710 720 730 740 750 760

770 780 790 800 810 820 830 840 850 860 870 880

890 900 910 920 930 940 950 960 970 980 990 1000

1010 1020 1030 1040 1050 1060 1070 1080 1090 1100 1110 1120

1130 1140 1150 1160 1170 1180 1190 1200 1210 1220 1230 1240

1250 1260 1270 1280 1290 1300 1310 1320 1330 1340 1350 1360

1370 1380 1390 1400 1410 1420 1430 1440 1450 1460 1470 1480

1490 1500 1510 1520 1530 1540 1550 1560 1570 1580 1590 1600

1610 1620 1630 1640 1650 1660 1670 1680 1690 1700 1710
 b) Radioafición
Los radioaficionados tienen asignada una banda en esta parte del espectro: la Banda
de 160m, que suele abarcar desde los 1800 hasta los 2000 kilohercios, dependiendo de
los países. A título experimental, se están autorizando estaciones de aficionados
alrededor de los 500 kilohercios (banda de 600 metros) al desaparecer el uso de esa
frecuencia para las llamadas de emergencia en el mar.
c) Radioayudas
Entre los 300 y los 500 KHz existen estaciones llamadas radioayudas
o radiofaros destinadas en origen a orientar al tráfico marítimo y complementadas desde
la década de 1940 con otras destinadas a servir de balizas a la aviación. Son las
instalaciones denominadas NDB, (Non-Directional Beacon, Baliza no direccional). Estas
emisoras son de funcionamiento automático y emiten cada pocos segundos una
combinación de letras en Código morse.
2. HF

HF o SW del inglés High Frequency o shortwave, altas frecuencias u onda corta, son las
siglas utilizadas para referirse a la banda del espectro electromagnético que ocupa el
rango de frecuencias de 3 MHz a 30 MHz.

SISTEMAS QUE FUNCIONAN EN HF

 Resultan particularmente importantes las bandas reservadas por la UIT en

conjunción con la OMI, para la navegación marítima, especialmente la
transpolar. El estándar GMDSS incluye radioteléfono de alta frecuencia HF que
es obligatorio en determinadas áreas de navegación, especialmente las polares
(con baja cobertura satelital). También se pueden recibir avisos por medio de
este sistema utilizando llamada selectiva digital, aunque va quedando obsoleto
ante nuevas tecnologías.
 Además de frecuencias reservadas a las fuerzas de seguridad y de defensa, a
las transmisiones de onda corta, y a los radioaficionados, existen otras mucho
menos conocidas.
 Por ejemplo, algunas frecuencias han sido reservadas para los aviones de línea
como frecuencias secundarias cuando atraviesan los océanos; otras han sido
reservadas para teléfonos inalámbricos, dispositivos de control remoto e incluso
para la Banda Ciudadana o CB.
 La identificación de productos y personas por radio frecuencia HF de 13,56 MHz
se utiliza para una acción corta de hasta 1,5 metros de distancia y se basa en la
acción de un campo magnético .
3. VHF

VHF (Very High Frequency) es la banda del espectro electromagnético que

ocupa el rango de frecuencias de 30 MHz a 300 MHz.

SISTEMAS QUE FUNCIONAN EN VHF

 La televisión, radiodifusión en FM, banda aérea, satélites, comunicaciones entre

buques y control de tráfico marítimo.
 A partir de los 50 MHz encontramos frecuencias asignadas, según los países, a
la televisión comercial; son los canales llamados "bajos" del 2 al 13. También
hay canales de televisión en UHF.
  Entre los 88 y los 108 MHz encontramos frecuencias asignadas a las radios
comerciales en Frecuencia Modulada o FM. Se la llama "FM de banda ancha"
porque para que el sonido tenga buena calidad, es preciso aumentar el ancho
de banda.
 Entre los 108 y 136,975 MHz se encuentra la banda aérea usada en aviación.
Los radiofaros utilizan las frecuencias entre 108,7 MHz y 117,9 MHz . Las
comunicaciones por voz se realizan por arriba de los 118 MHz , utilizando
la amplitud modulada.
 En 137 MHz encontramos señales de satélites meteorológicos.
 Entre 144 y 146 MHz, incluso 148 MHz en la Región 2, encontramos las
frecuencias de la banda de 2m de radioaficionados.
 Entre 156 MHz y 162 MHz, se encuentra la banda de frecuencias VHF
internacional reservada al servicio radiomarítimo.

4. UHF

UHF (siglas del inglés Ultra High Frequency, ‘frecuencia ultra alta’) es una banda
del espectro electromagnético que ocupa el rango de frecuencias de 300 MHz a 3
GHz. En esta banda se produce la propagación por onda espacial troposférica, con
una atenuación adicional máxima de 1 dB si existe despejamiento de la primera zona
de Fresnel.
Debido a la tecnología utilizada, el nombre se usó en España también para referirse
a La 2 de TVE hasta 1990, habiendo caído esta nomenclatura progresivamente en
desuso en los últimos años.
SISTEMAS QUE FUNCIONAN EN UHF

Televisión
Uno de los servicios UHF más conocidos por el público son los canales de televisión
tanto local como nacional. Según los países, algunos canales ocupan las frecuencias
entre algo menos de 470 MHz y unos 790 MHz (en España, desde la disposición 4845
del BOE para dejar libre el rango de 790-862 MHz a la tecnología 4G). Actualmente se
usa la banda UHF para emitir la Televisión Digital Terrestre (TDT).
Radios para uso no profesional
En Estados Unidos y otros países americanos, existe el servicio FRS, que permite a
particulares utilizar transmisores portátiles de baja potencia para uso no profesional.
Sus equivalentes en Europa son los radiotransmisores de uso personal PMR446.
Los radioaficionados también cuentan con dos bandas UHF:

 la banda de 70cm entre los 430 y 440 MHz, y con carácter secundario; es decir,
deben compartir las frecuencias con otros servicios y no son prioritarios.
 Esos otros servicios pueden ser por ejemplo transmisores de baja potencia
para apertura de garajes, repetidoras hogareñas de televisión y dispositivos de
comunicación de baja potencia.
 la banda de 23cm en 1200 MHz
Telefonía móvil
Históricamente, las primeras frecuencias UHF utilizadas en telefonía móvil en Europa
lo fueron alrededor de los 400MHz, (sistema Radiocom 2000 en Francia,
sistema NMT en Escandinavia).
Con la llegada de la norma internacional GSM, las frecuencias afectadas en UHF se
sitúan alrededor de los 900 MHz.
La norma DCS18010 de telefonía móvil es similar a la GSM, sólo que la frecuencia es
doble (1800 MHz). Por esa misma razón el alcance es algo inferior, pero también
existe más espectro para los clientes y la denegación de conexión por falta de canales
en zonas altamente pobladas es menos frecuente.
En las regiones 2 (América) y 3 (Asia y el Pacífico Sur) de la UIT, la norma GSM se
llama PCS1900 y la frecuencia afectada es la de 1900 MHz.
Identificación por RFID entre 860 y 960 MHz
La identificación de productos utilizando la banda de frecuencia UHF entre 860 y 960
MHz no deja de ser el "bonsái" de las comunicaciones de radio porque se utilizan
antenas de un grosor de micras y porque las potencias de emisión de los tags RFID no
superan los 200μW. A continuación se muestra una tabla de referencia de las
potencias de emisión para diversos dispositivos emisores de ondas electromagnéticas:
Fuente Electromagnética Potencia de Emisión

Inlay o Tag RFID 10-200 μW

Teléfono Móvil Inferior a 2 W

Antena RFID 2W

Estación Base GSM 10-50 W

Radio FM 300 W

Televisión UHF 500.000 W

5. SHF

SHF (siglas del inglés: Super High Frequency, frecuencia super alta) es una banda del
espectro electromagnético que ocupa el rango de frecuencias de 3 GHz a 30 GHz.
También es conocida como la banda centimétrica con un rango de longitud de onda de
entre 10 a 1 centímetro.

SISTEMAS QUE FUNCIONAN EN SHF

 Televisión vía satélite en las bandas C y Ku

 radioenlaces
 radar.
4.6. En todos los tipos de Antenas, que características pueden tener en
común y que diferencias tienen?

CARACTERISTICAS

Tamaño, impedancia, polaridad, directividad, ganancia, ROE.

 TAMAÑO

Hay una relación muy estrecha entre la frecuencia y el tamaño o tipo

de antena. Como vimos, cada frecuencia equivale a una longitud de
onda. Esta longitud determina el tamaño de la antena. A mayor
frecuencia, tenemos longitud de onda menor y, por lo tanto, una antena
más pequeña. A menores frecuencias, la longitud de onda crece y, por
lo tanto, las antenas también.

Por ejemplo, las radios de AM que transmiten entre 500 y 1.600

kilohercios tienen antenas muchos más grandes que las de FM que lo
hacen en frecuencias mayores, entre 88 y 108 Megahercios.(3)

Las primeras antenas de radiotelegrafía sin hilos eran inmensas ya que

se transmitía en frecuencias muy bajas. Cuando Lee De Forest inventó
el triodo, se pudieron modular las señales a frecuencias más altas y,
por ende, tener antenas mucho más pequeñas.

 IMPEDANCIA

Cada equipo electrónico, al conectarse a otro, presenta una resistencia,

un impedimento al paso de la corriente eléctrica. La suma de todos
estos impedimentos se llama impedancia. El ohmio es la unidad de
medida de las impedancias y este es su símbolo Ω. En radio se trabaja
con impedancias de 50 Ω, en video generalmente con 75 Ω. Al comprar
un cable coaxial para antenas, especificaremos que es para radio y que
lo queremos con una impedancia de 50 Ω. De lo contrario, podemos
dañar al transmisor.

 ROE

Precisamente, si no está bien ajustada la impedancia del cable que va

del transmisor a la antena, aparece la ROE o Relación de Ondas
Estacionarias, más conocido por su nombre y siglas en inglés Standing
Wave Ratio (SWR).

Este desajuste o desacople produce una potencia reflejada. Para saber

si nuestro transmisor tiene esta potencia indeseada se usa
un vatímetro. Es un medidor que nos permite conocer tanto la potencia
directa como la reflejada. Tener una ROE superior a 1,5 watt es
extremadamente riesgoso y si el transmisor no tiene un buen sistema
de protección estará en serios problemas.

La ROE no se presenta solamente en los transmisores de radio. Con

cualquier aparato de radiocomunicaciones que se conecte a una
antena, podemos tener el mismo problema, por ejemplo, con equipos
de radioaficionados, radioenlaces, equipos de Internet Wi-Fi… Por eso,
siempre es conveniente tener un vatímetro a mano o intercalado entre
la antena y el transmisor.

Esa falta de acople entre transmisor y antena que provoca

la ROE puede agravarse por otros factores haciendo que aumente la
potencia reflejada:

– Una mala medida de las antenas, más largas o más cortas de lo que
corresponde.

– Agua o excesiva suciedad en las conexiones del cable con las

antenas.

– Un cable con impedancia que no corresponde al transmisor, por

ejemplo, usar cable de 75 Ω para equipos de radio.

– Cuando el cable coaxial que conecta transmisor y antenas está

abollado, muy deteriorado por las condiciones del clima, sol y lluvia o
tiene rota la funda plástica exterior.

Vatímetro para medir tanto la potencia directa como la reflejada.

Cortesía de Vaughan Weather – TS Enterprise Services

 POLARIDAD

La polaridad está relacionada con la forma

en que colocamos las antenas. Sólo
algunos tipos de antenas, como las Yagi,
están afectadas por esta característica.
Recordemos que las ondas
electromagnéticas tienen dos campos, uno
eléctrico que se desplaza en sentido
vertical y otro magnético que lo hace en
sentido horizontal. Para determinar la
polarización tomamos como referencia el
campo eléctrico.

Las antenas que están polarizadas verticalmente son las que emiten el
campo eléctrico de forma vertical y así mismo están colocadas en el
mástil. Las de polarización horizontal están colocadas de esa forma y
el campo eléctrico se desplaza ahora horizontalmente.

Antena polarizada verticalmente. Cortesía de

¿En qué influye esto? Sobre todo, a la

hora de hacer comunicaciones directas,
por ejemplo, mandar la señal de un
estudio a una planta de transmisiones.
En ese caso, se usa un radioenlace, de
los que hablaremos en la pregunta 24.
Hay siempre dos radioenlaces, uno
manda la señal (transmisor TX) y otro la
recibe (receptor RX). Para que esto
suceda sin pérdidas es necesario que las
antenas de ambos equipos se
encuentren polarizadas de la misma
forma.

Para transmisiones de FM cada vez se utilizan más las antenas de

polarización circular. De esta forma, independientemente de la
ubicación de las antenas receptoras, la señal llegará con nitidez.

Dipolo circular para FM modelo ACPO de

 DIRECTIVIDAD

Indica las zonas hacia donde la antena

irradia la potencia. La dirección de las
antenas se observa en los patrones de
directividad.

Omnidireccionales: Irradian
uniformemente a todas partes por igual.
Crea una especie de círculo alrededor
de la antena. Se usan para señales de
baja frecuencia como la Onda Corta o
AM.

Direccionales. La mayor potencia será disipada en la dirección hacia

donde estén colocadas o dirigidas las antenas y poco por la parte lateral
o trasera. Se emplean en transmisiones de Alta Frecuencia, como las
de FM.

Diferentes patrones de radiación.

 SISTEMA DE DIPOLOS DE POLARIZACIÓN CIRCULAR

Cuando tenemos un sistema de antenas de varios dipolos, no ganamos

directividad si colocamos cada uno de ellos mirando para un lado. El
principio para que estos sistemas irradien la máxima potencia es que
todos estén alineados en el mismo eje, como se puede ver en la
imagen. Además, debemos colocar un distribuidor de potencia o línea
de enfasado, que divide la potencia que llega del transmisor entre los
diferentes dipolos.
  GANANCIA

En las antenas omnidireccionales la potencia se reparte en todas

direcciones y llega con menos intensidad que si la concentramos. Por
eso, las antenas direccionales, al no dispersar la señal,
tienen ganancia. Estas antenas aumentan la potencia que reciben del
transmisor. Dependiendo del valor de su ganancia, si el transmisor le
entrega 500 watts, la antena aumentará dicha potencia a 600watts.La
ganancia viene expresada en decibelios, por ejemplo, + 3db.

4.7. Incluir fotos de las principales antenas o las más utilizadas.

ANTENAS PARA WIFI

TORRE CON ANTENAS DE TELEFONIA CELULAR

 REDE CATOLICA DE RADIO

ANTENA FM RADIO

ANTENA DE TELEVISON Y RADIO

 ANTENA DE SATELITE

V. BIBLIOGRAFÍA
[1] Comunicaciones Electrónicas Wayne Tomassi

[2] Ingeniería de Telecomunicaciones Roger Freeman

[3] Comunicaciones por Radio de 1 a 100 GHz Roger Freeman

[4] Radio Link Data Book Alcatel Telettra

[5] Las Antenas Brault R./Piat R.

[6] Antenas de VHF y microondas. Unidades de Medición. INICTEL

[7] Antenas. UPC-Universidad Politécnica de Cataluña, 1999.

[8] www.mtc.gob.pe

[9] www.osiptel.gob.pe

[10]
http://tesis.pucp.edu.pe/repositorio/bitstream/handle/123456789/9512/SANTIAGO_JULIO_INTERF
ERENCIA_INALAMABRICA_SENSORES.pdf?sequence=1&isAllowed=y

[11]
http://tesis.pucp.edu.pe/repositorio/bitstream/handle/123456789/938/CARRILLO_PALOMINO_SAR
A_ADMINISTRACION_ESPECTRO_RADIOELECTRICO.pdf?sequence=1

[12] http://blog.pucp.edu.pe/blog/pedro/2014/10/25/la-telefon-a-celular-en-el-per-el-espectro-con-
las-operadoras-nuevas/

[13] https://www.acta.es/medios/articulos/ciencias_y_tecnologia/020001.pdf

[14] http://portal.mtc.gob.pe/portal/PNAF/index.html

[15] https://es.wikipedia.org/wiki/Bandas_de_frecuencia

[16] https://www.acta.es/medios/articulos/ciencias_y_tecnologia/062017.pdf

[17] http://www.radioenlaces.es/articulos/antenas-para-radiodifusion/

[18] https://radioslibres.net/19-cuales-son-las-caracteristicas-de-una-antena/
