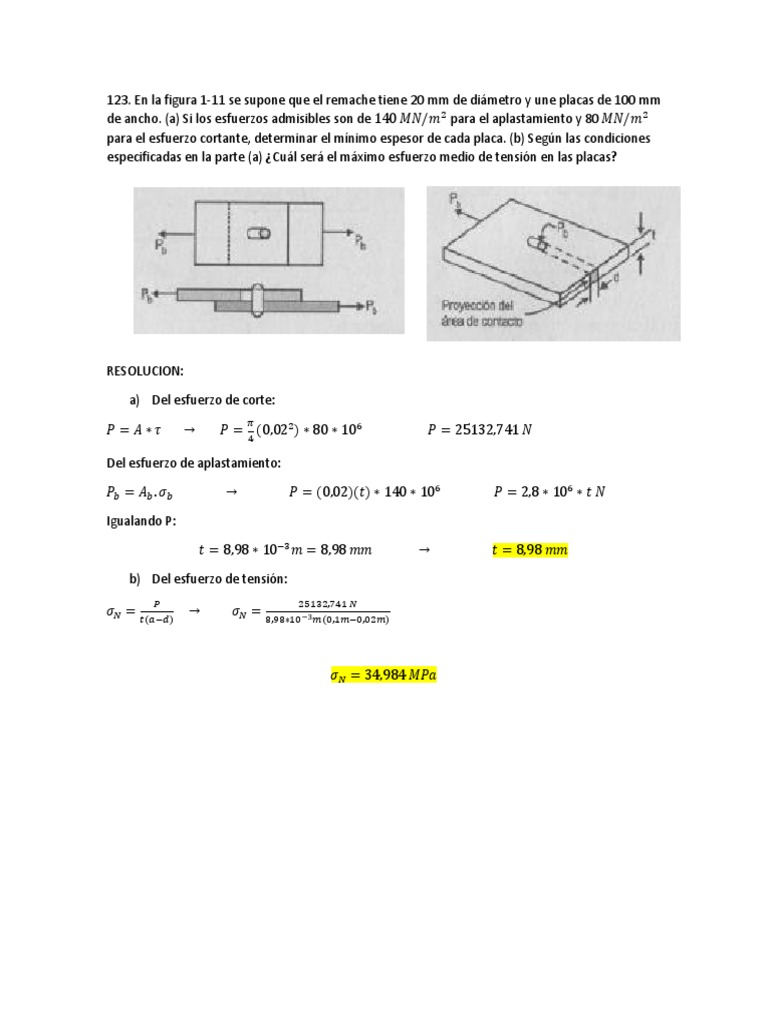

123.

En la figura 1-11 se supone que el remache tiene 20 mm de diámetro y une placas de 100 mm
de ancho. (a) Si los esfuerzos admisibles son de 140 𝑀𝑁/𝑚2 para el aplastamiento y 80 𝑀𝑁/𝑚2
para el esfuerzo cortante, determinar el mínimo espesor de cada placa. (b) Según las condiciones
especificadas en la parte (a) ¿Cuál será el máximo esfuerzo medio de tensión en las placas?

RESOLUCION:

a) Del esfuerzo de corte:

𝜋
𝑃 =𝐴∗𝜏 → 𝑃 = 4 (0,022 ) ∗ 80 ∗ 106 𝑃 = 25132,741 𝑁

Del esfuerzo de aplastamiento:

𝑃𝑏 = 𝐴𝑏 . 𝜎𝑏 → 𝑃 = (0,02)(𝑡) ∗ 140 ∗ 106 𝑃 = 2,8 ∗ 106 ∗ 𝑡 𝑁

Igualando P:

𝑡 = 8,98 ∗ 10−3 𝑚 = 8,98 𝑚𝑚 → 𝑡 = 8,98 𝑚𝑚

b) Del esfuerzo de tensión:
𝑃 25132,741 𝑁
𝜎𝑁 = 𝑡(𝑎−𝑑) → 𝜎𝑁 = 8,98∗10−3 𝑚(0,1𝑚−0,02𝑚)

𝜎𝑁 = 34,984 𝑀𝑃𝑎
