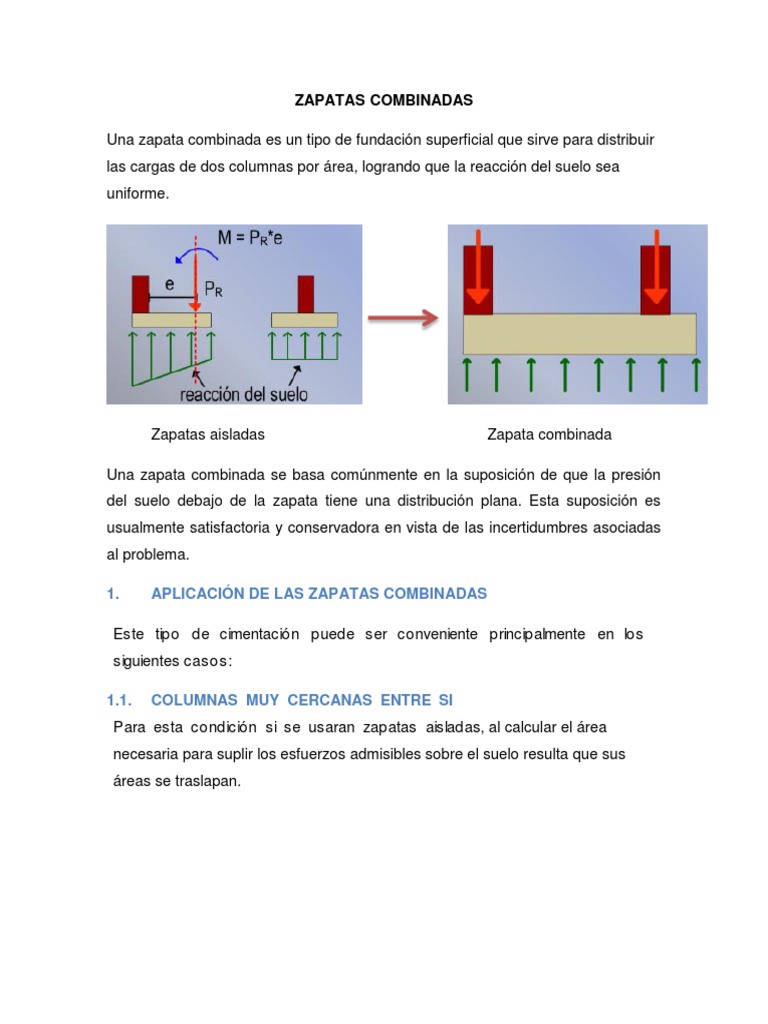

ZAPATAS COMBINADAS

Una zapata combinada es un tipo de fundación superficial que sirve para distribuir
las cargas de dos columnas por área, logrando que la reacción del suelo sea
uniforme.

Zapatas aisladas Zapata combinada

Una zapata combinada se basa comúnmente en la suposición de que la presión


del suelo debajo de la zapata tiene una distribución plana. Esta suposición es
usualmente satisfactoria y conservadora en vista de las incertidumbres asociadas
al problema.

1. APLICACIÓN DE LAS ZAPATAS COMBINADAS

Este tipo de cimentación puede ser conveniente principalmente en los


siguientes casos:

1.1. COLUMNAS MUY CERCANAS ENTRE SI


Para esta condición si se usaran zapatas aisladas, al calcular el área
necesaria para suplir los esfuerzos admisibles sobre el suelo resulta que sus
áreas se traslapan.
o bien podrían resultar de proporciones poco económicas.

1.2. COLUMNA EXTERIOR MUY CERCA DE UN LINDERO

Si se usara una zapata aislada se extendería más allá del lindero de la propiedad.

En este caso, la zapata de la columna exterior puede combinarse con la de una


zapata interior.
Para asegurar que la zapata no logre asentarse ni girar excesivamente se debe
cumplir los siguientes criterios de dimensionamiento:

 Las dimensiones que se dan a las zapatas combinadas son tales que el
centroide del área en contacto con el suelo quede en la línea de acción de
la resultante de las cargas aplicadas a la zapata; de esta manera, se
considerara uniforme la distribución de la presión en el suelo.

 Las dimensiones de zapata se eligen de manera que no se exceda la


presión admisible en el suelo.

2. TIPOS DE ZAPATAS COMBINADAS

2.1. ZAPATAS COMBINADAS DE FORMA RECTANGULAR

Las zapatas combinadas de forma rectangular se utilizan cuando la separación


entre columnas cercanas con cimientos cuadrados se unen para formar uno solo
de forma rectangular y si la zapata puede continuarse más allá de la columna
interior a una distancia suficiente y la columna exterior tienen una carga más
ligera. Como se muestra en la figura.

Figura: zapata combinada de forma rectangular.


En este tipo de cimentación los esfuerzos transmitidos al suelo son distribuidos
uniformemente.

El diseño de las zapatas rectangulares consiste en determinar la localización del


centro de gravedad de las cargas que proporcionan las columnas, de tal manera
que utilizando el ancho y la longitud hacer coincidir el centroide del área con la
resultante de cargas.

Si la zapata va a servir de apoyo a una columna exterior en el lindero, todavía


puede utilizarse una forma rectangular, siempre que la columna interior lleve la
mayor carga.

2.2. ZAPATAS COMBINADAS DE FORMA TRAPEZOIDAL

Las zapatas de forma trapezoidal desarrollan prácticamente la misma función que


una de forma rectangular, pero además se utilizan cuando existe el problema de
lindero en la propiedad, es decir que la zapata no se pueda extender más allá de
los límites del terreno, también se utiliza cuando no es posible diseñar como
zapata rectangular por existir columna muy cercana o por existir una zapata
aislada para algún montaje especial.

Figura: Zapata combinada trapezoidal


Se utiliza la forma trapezoidal cuando la zapata por alguna razón no puede
sobresalir la distancia necesaria más allá de una o de ambas columnas.

La forma trapezoidal tiene el inconveniente de complicar mucho el acero de


refuerzo, al organizar las barras de longitud variable, por lo que rara vez se recurre
a esta solución.
