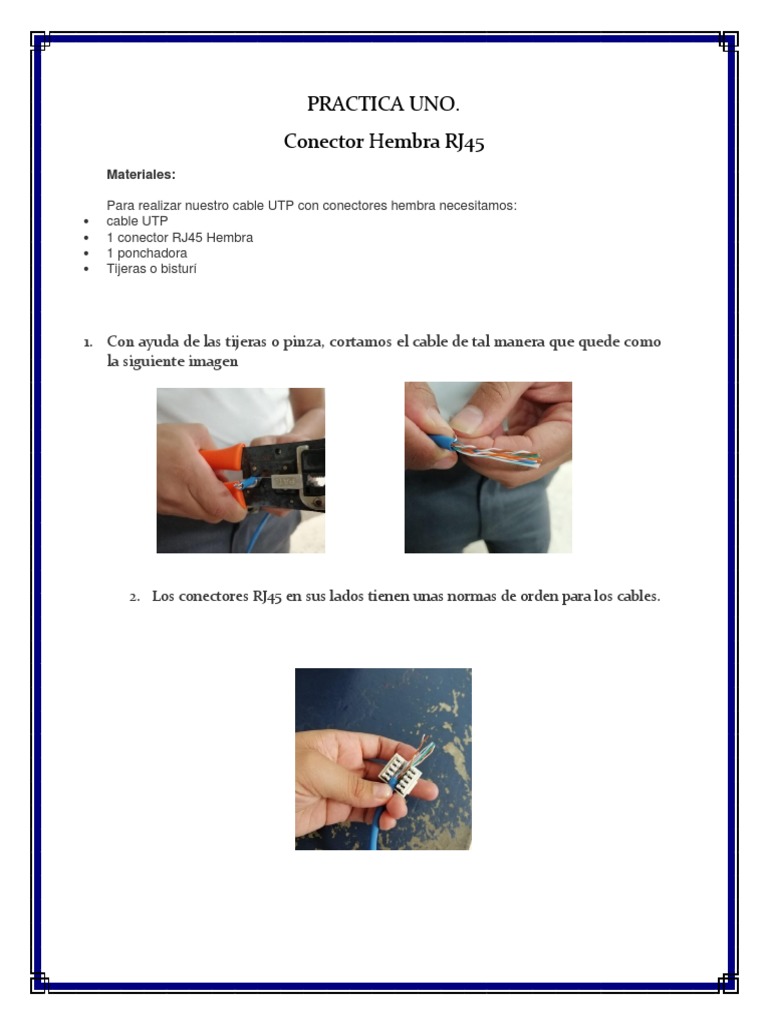

PRACTICA UNO.

Conector Hembra RJ45

Materiales:

Para realizar nuestro cable UTP con conectores hembra necesitamos:

 cable UTP
 1 conector RJ45 Hembra
 1 ponchadora
 Tijeras o bisturí

1. Con ayuda de las tijeras o pinza, cortamos el cable de tal manera que quede como
la siguiente imagen

2. Los conectores RJ45 en sus lados tienen unas normas de orden para los cables.
3. Con ayuda de una tarjeta introducimos los cables para que queden abajo

4. Colocamos la tapita y cortamos los excesos del cable. Luego de este

tendremos nuestro Jack colocado correctamente. En el otro extremo del cable
utilizaremos un Rj-45 macho y lo poncharemos con la norma T-568B.
1.Aseguramos la caja de registro a la madera.

2.Introducimos el primer cable.

3. Colocamos el Jack dentro de la tapa.

4.Tapamos y atornillamos.

5.Introducimos el cable en la siguiente caja de registro. Una vez pasado el cable atornillamos la
caja de registro a la madera.

6.Asi es como debe ve verse la primera caja de registro y luego la segunda. Luego de eso
empezamos a introducir el segundo cable para la segunda caja de registro.
7. Una vez que introducimos el cable y colocamos el Jack en la tapa atornillaremos nuevamente.

8. En el tercer registro introduciremos los tres cables que pasaran por la caja de registro y las
canaletas.

9.Una vez pasados los cables, colocamos nuestro jack en la tapa para poder atornillar la caja por
completo.
10.Una vez atornillado todo debera quedar asi.

11. Para verificar que los puertos esten funcionando correctamente, conectarmos un switch y dos
computadores a dos diferentes nodos, se hicieron las configuraciones previas para la conectividad
de estas.
12. ¡Listo! Las maquinas se comunicaron correctamente lo que mostro que cada uno de los nodos
estaba funcionando correctamente.
