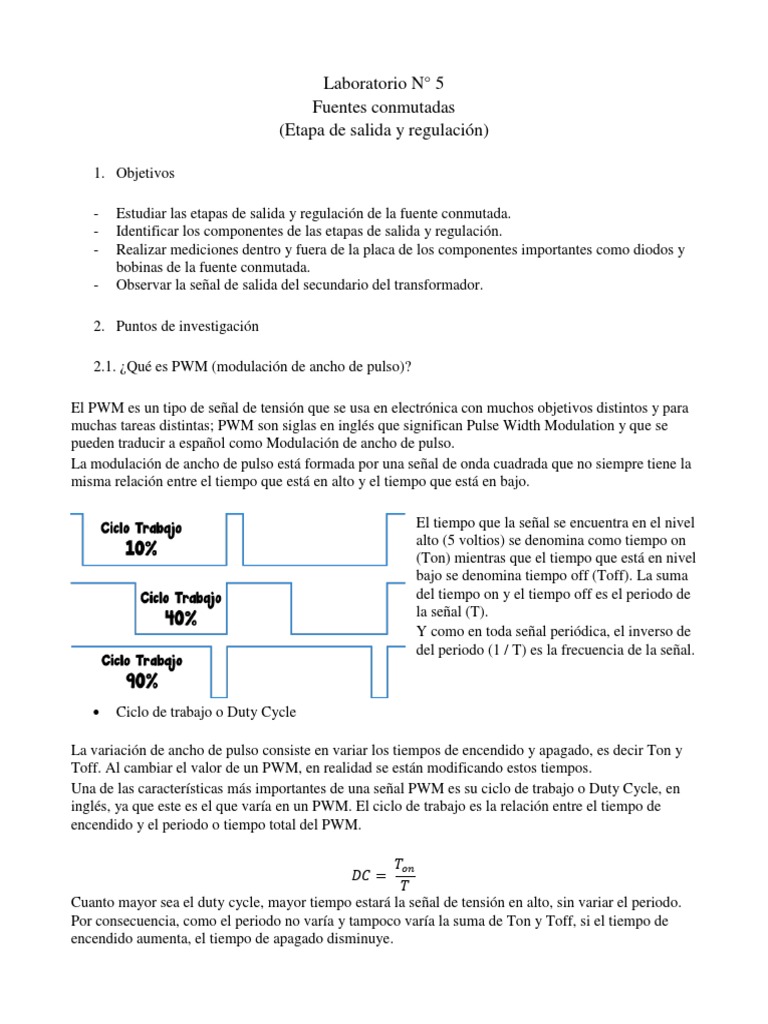

Laboratorio N° 5

Fuentes conmutadas
(Etapa de salida y regulación)

1. Objetivos

- Estudiar las etapas de salida y regulación de la fuente conmutada.

- Identificar los componentes de las etapas de salida y regulación.
- Realizar mediciones dentro y fuera de la placa de los componentes importantes como diodos y
bobinas de la fuente conmutada.
- Observar la señal de salida del secundario del transformador.

2. Puntos de investigación

2.1. ¿Qué es PWM (modulación de ancho de pulso)?

El PWM es un tipo de señal de tensión que se usa en electrónica con muchos objetivos distintos y para
muchas tareas distintas; PWM son siglas en inglés que significan Pulse Width Modulation y que se
pueden traducir a español como Modulación de ancho de pulso.
La modulación de ancho de pulso está formada por una señal de onda cuadrada que no siempre tiene la
misma relación entre el tiempo que está en alto y el tiempo que está en bajo.

El tiempo que la señal se encuentra en el nivel

alto (5 voltios) se denomina como tiempo on
(Ton) mientras que el tiempo que está en nivel
bajo se denomina tiempo off (Toff). La suma
del tiempo on y el tiempo off es el periodo de
la señal (T).
Y como en toda señal periódica, el inverso de
del periodo (1 / T) es la frecuencia de la señal.

 Ciclo de trabajo o Duty Cycle

La variación de ancho de pulso consiste en variar los tiempos de encendido y apagado, es decir Ton y
Toff. Al cambiar el valor de un PWM, en realidad se están modificando estos tiempos.
Una de las características más importantes de una señal PWM es su ciclo de trabajo o Duty Cycle, en
inglés, ya que este es el que varía en un PWM. El ciclo de trabajo es la relación entre el tiempo de
encendido y el periodo o tiempo total del PWM.

𝑇𝑜𝑛
𝐷𝐶 =
𝑇
Cuanto mayor sea el duty cycle, mayor tiempo estará la señal de tensión en alto, sin variar el periodo.
Por consecuencia, como el periodo no varía y tampoco varía la suma de Ton y Toff, si el tiempo de
encendido aumenta, el tiempo de apagado disminuye.
  Usos de la señal PWM

Al variar el duty cycle de una señal PWM, lo que se hace es variar su tensión media y esta es la clave
por la cual se usa tanto esta señal. Cuando una señal media de tensión atraviesa ciertos componentes
electrónicos, puede hacer que su comportamiento cambie. Por ejemplo, los LED, los motores de
corriente continua o ventiladores, incluso altavoces o zumbadores, entre otros.
Si se tiene un LED conectado a un microcontrolador, podemos variar el brillo con el que se enciende el
LED variando la señal PWM a la que se somete.
Si se envía una señal de 100% de ciclo de trabajo, el LED se encenderá con toda su potencia óptica y
por tanto con todo su brillo. Si lo conectamos a una señal del 50% de duty cycle, el LED se encenderá
con la mitad de su brillo.
Otra opción puede ser controlar la velocidad de un motor de corriente continua, por ejemplo, los que
usan algunos ventiladores de PC, aunque se puede usar con cualquier motor de corriente continua.
Cuando varía el ciclo de trabajo, varía la velocidad ya que varía la tensión media en el bobinado del
motor. Con un ciclo de trabajo de 100%, el motor girará a la máxima velocidad. Al reducir el ciclo de
trabajo, se reducirá la velocidad.

2.2. Realizar un diagrama circuital de una fuente AT o ATX en el que se detalle claramente cada
una de las etapas las etapas ya mencionadas en anteriores laboratorios (no diagrama de
bloques).
Rectificación y
protección Filtro de salida

Transformación

Conmutación
Control
Elevador de
tensión
 2.3. Investigue que posibles fallas se puede presentar en una fuente conmutada, de 10 posibles
fallas y la posible causa.

2.3.1. Ripple o rizado en la fuente.

- Síntomas.
Filtrado secundario dentro de la fuente que ha caído en, esto no provoca que haya menos voltaje sino que
el mismo carece de continuidad, es decir sufre de RIPPLE.
Esto provoca RESETS (reinicios) en el medio del booteo (arranque) o directamente ni siquiera arranca,
dependiendo de que tanto cayó la capacidad y si es en la línea de 12v o 5v. A veces el RESET se produce
justo cuando aparece la pantalla azul de bienvenida, eso es porque justo en ese momento la línea de 12v
es más exigida. Ya que el logo previo, es pequeño, con fondo completamente negro, y antes de eso era
solo resolución VGA con texto de BIOS común sin usar las capacidades ampliadas de la GPU que
consume más. Otros síntomas son, que el sistema de standby (espera) se suele proteger y apaga la placa
madre impidiendo que apretando el botón arranque de nuevo.
En la bios (si es que permite entrar) se puede apreciar una caída de los voltajes medidos pero no en la
medida que uno creería, muchas veces lo medido solo baja unas décimas de voltio. Esto es porque el
RIPPLE confunde a los circuitos medidores que normalmente son solo aptos para medir la corriente CC
porque estos miden el voltaje eficaz (lo mismo que el circuito de cualquier multímetro en modo CC que
tampoco detecta el ripple en mayor grado).
NOTA: La corriente eficaz en una sinusoide perfecta IIRC (es el nivel a 0.709xxxxx de la sinusoide). En
las fuentes de PC, el pulso de salida es deforme, punzante y está lejos de una sinusoide. Es por eso que
los circuitos medidores fallan y no pueden detectar el ripple en el nivel en que está.
- Causas
Dentro de la fuente ha caído la capacidad de filtrado de los capacitores o simplemente algún filtro explotó
Puede ser que el filtro que falló esté sobre la placa madre o sean varios filtros los que fallaron.
Esta falla también se da cuando la fuente es muy chica para todo el HARDWARE que se le ha puesto a
la CPU.

Ripple de una salida de 12V de una fuente de

Ripple generado por una fuente de calidad. Casi
mala calidad. Hay una variación de alrededor de
imperceptible.
0,1 volts

2.3.2. Mala regulación del voltaje de salida.

- Síntomas
El voltaje de salida fluctúa dentro de ciertos márgenes cercanos a los valores nominales. Esto significa
que el sistema de regulación de la fuente conmutada ha perdido la capacidad de mantener el voltaje
estable. En este tipo de falla el voltaje es continuo y sin RIPPLE. La fuente pierde la capacidad de cambiar
la frecuencia del circuito primario rápidamente y por ende de ajustar rápidamente los voltajes de salida
de acuerdo al consumo que presente la carga en ese momento.
No hay RESETS salvo rara ocasión, pero produce cuelgues relacionados con la GPU (blackscreens (error
en la pantalla mostrada por algunos sistemas operativos) o que el GPU recovery system te lleve al desktop
(escritorio) porque un juego perdió el video). Y pantallas azules porque el voltaje fluctuante puede afectar
el contenido de la RAM. Como esta falla depende de "la variación instantánea del consumo" que está
relacionada íntimamente con la carga instantánea exigida al hardware, se observa que se cuelga
mayormente al ejecutar los juegos o al entrar en las scenes de 3d, pero en igual medida puede colgarse
al usar masivamente el disco rígido.
- Causas
Problemas en la etapa de regulación del voltaje, fallas en el integrado o en el componente de regulación
de tensión.

2.3.3. Corrimiento de voltajes de salida

- Síntomas
La fuente regula correctamente, pero lo hace entregando otros voltajes que no son los nominales,
tendiendo a subir el voltaje de salida, porque tiene una mala referencia del voltaje de salida, (normalmente
un filtrito pequeño ubicado en el medio de la plaqueta en uno de los laterales cercano a los disipadores
del medio).
Es una falla muy peligrosa porque no se detecta hasta que se quema algo, a menos que se estudien los
voltajes indicados en la bios o se midan con un multímetro.
La PC anda correctamente hasta que los reguladores de la placa madre o los de la controladora de los
discos rígidos se queman por sobre-alimentación. Puede quemar alguna GPU, de las antiguas que no
traen reguladores on-card.
Al estar todo más caliente por la sobrealimentación, se suelen ver pantallas azules. Pero eso no se ve en
la TEMP del micro, porque una vez más los micros tiene una segunda barrera reguladora en la placa
madre que lo protege y solo se quemará el micro, si esos reguladores se ponen en corto (como
generalmente ocurre en estos casos).
- Causas
Problemas en el filtrado de las tensiones de salida, revisar los circuitos de oscilación que se encuentran
en la etapa final de la fuente.

2.3.4. Problemas de arranque

- Síntomas
Las fuentes (TODAS), tiene un circuito de standby (espera) que es una fuente conmutada más pequeña,
que aparte de alimentar un pequeño circuito controlador en la fuente principal, también alimenta al
standby de la placa madre
La fuente no arranca, se apreta el botón y ni la luz del led de POWER. No prende el LED en la placa
madre de standby alimentado.
- Causas
Para que la pequeña fuente arranque tiene que auto-oscilar su primario. Ese circuito auto-oscilante de
primario se debe alimentar de algún lado, y lo hace de los 300V CC de los filtros principales, para tomar
electricidad de ahí (que es un voltaje muy alto), y ese circuito solo necesita algunos voltios de esos, por
eso, hace la toma a través de una resistencia generalmente de 470K x 1W. Esa resistencia se quema y la
fuente no arranca. Como regla general, si el fusible está sano, los filtros principales también, entonces es
esa resistencia. Cualquier otro problema del primario quema el fusible.

2.3.5. Corto en puentes rectificadores de alto rendimiento

- Síntomas
Al enchufar la PC, se ve que el LED de espera en la placa madre (algunas placas madre tienen un led
verde que indica que el standby está alimentado) prende, pero que al apretar el botón de encendido, no
pasa nada, no arranca ningún ventilador, nada.
- Causas
Se pone en corto algunos de los puentes rectificadores de alto rendimiento del circuito secundario (el de
5v o el de 3.3v generalmente). Estos son los encargados de convertir a CC la CA que sale del
transformador conmutador, son muy caros, son de alto rendimiento (FAST SW, fast recovery (rápida
regeneración) y de alto amperaje), básicamente la capacidad en watts de salida de la fuente está limitada
por estos componentes y los filtros. Trabajan muy calientes y apenas baja un poco las revoluciones del
ventilador de la fuente, estos se queman. Apenas se quema uno, la fuente se protege y deja de oscilar.
Estos puentes rectificadores normalmente solo se consiguen de desarme a la hora de reparar, debido que
las casas de electrónica los venden como 15 o 20 $ y más caro inclusive cada uno, siendo que una fuente
económica solo cuesta 60 $.

2.3.6. La CPU no enciende

- Síntomas
Al presionar el botón de encendido, la CPU no se enciende, no pasa nada, tampoco se oye el sonido del
ventilador funcionando.
- Causas
Si no enciende el CPU, lo primero que se debe hacer es revisar electricidad en la toma de corriente. No
se necesita específicamente un Multímetro para determinar si hay electricidad, sólo desconectar el cable
de corriente del CPU de toma y conectar una lámpara, un radio o algún otro aparato eléctrico. Los cables
de corriente rara vez fallan, pero revisar que este bien conectado el cable al CPU ya que suelen salirse
con frecuencia provocando falsos contactos.

2.3.7. Tensión de PG
- Síntomas
La medición más importante de las tensiones es la tensión denominada PG, tensión de control todas las
fuentes las tiene y es el cable naranja (o de otro color) que en la placa de la fuente puede o no estar
identificado, pero es el cable que sobra a la salida de la fuente y no responde a ninguna de las tensiones
mencionadas anteriormente.
Para comprobarla, estando “cargada” la fuente con una lámpara de 12V 40W la salida de los +5V (entre
el cable rojo y uno de los cables negros), la tensión en PG debe ser igual a 5V. De no estar presente esa
tensión, seguir sus conexiones y comprobar los componentes involucrados, puede haber alguna “fuga” o
bien algún transistor pequeño dañado o falsos contactos.
- Causas
Fallas en el circuito integrado de control, algunas veces se requiere cambiar el CI de control, alguna
resistencia fuera de valor o hasta uno de los capacitores pequeños en el área primaria hacia que trabajara
uno solo de los transistores y las tensión de +12 estaba presente, pero no así las restantes.
 2.3.8. Ruido en la fuente
- Síntomas
Ruidos desagradables al encender la PC, vibraciones o sonidos desconocidos.
- Causas
Los sonidos y las vibraciones a momento de encender la fuente, pueden ser ocasionados por el ventilador
que está funcionando mal, este puede necesitar limpieza o en su defecto puede requerir un cambio ya que
no está girando adecuadamente.

2.3.9. Encendido de la PC
- Síntomas
A veces sucede que la PC enciende normalmente y otras veces no enciende, el cao es que no se sabe
cuándo va a funcionar correctamente y cuándo va a fallar.
- Causas
El switch de voltaje está dañado o la falla también puede estar en el transformador o en los filtros.

2.3.10. Funcionamiento irregular del equipo

- Síntomas
El inconveniente se presenta, por lo general, luego de realizar una actualización. El equipo comienza a
reiniciarse o a apagarse en forma inesperada. Es muy probable que también se “cuelgue” en medio de un
trabajo o notemos que algunas unidades dejan de operar sin motivo aparente. Todo esto es acompañado
por un olor proveniente del gabinete, muy similar al que describimos en el caso de los capacitores
dañados en la placa madre.
- Causas
Las fuentes de alimentación tienen una capacidad de trabajo preestablecida de fábrica. Dicha capacidad
se mide en Watts (W) y se determina sobre la base del consumo máximo que es capaz de soportar, por
parte de todos los elementos que de ella reciben energía. El problema surge cuando se actualiza el equipo,
ya que, por lo general, los fabricantes utilizan gabinetes que incorporan fuentes con capacidades que
apenas son suficientes para abastecer la configuración inicial. Es común, entonces, encontrar equipos a
los que se fueron incorporando grabadora de CDs y DVDs, placa aceleradora, dos discos rígidos y mucho
elementos más, y que siguen alimentados apenas por una fuente de 250 W. Y entonces surge el problema,
ya que los capacitores y transistores reguladores no resisten semejante carga y literalmente “revientan”.
De ahí el olor que se describe.
Para remediar esta situación se recomienda cambiar la fuente a una de mayor capacidad.

3. Procedimiento

3.1.En una fuente AT o ATX realizar la identificación de los elementos en la etapa de salida y
regulación, dibujar el circuito básico del mismo con los elementos principales, como ser: Diodo
rectificador, filtro, bobinas toroidales o similares y el o los integrados de regulación de tensión
conectados a la etapa de conmutación.
Medición con energía.

3.2.Con la conexión a la alimentación de línea realizar la medición de tensión en cada bobina

secundaria de salida del transformador.

1
2

3
𝑆1 (1 − 3) = 12.79 𝑉
4
5
𝑆2 (2 − 5) = 11.93 𝑉

𝑆3 (4 − 6) = 10.67 𝑉
6

3.3.Con la conexión a la alimentación de línea medir la tensión con el osciloscopio y dibujar la señal
en el secundario del transformador.
𝑆1 (1 − 3)

𝑉𝑚𝑎𝑥 = 15.6 𝑉
𝑓 = 24.86 𝑘𝐻𝑧
𝑉𝑟𝑚𝑠 = 7.73 𝑉

𝑆2 (2 − 5)

𝑉𝑚𝑎𝑥 = 13.2 𝑉
𝑉𝑟𝑚𝑠 = 6.70 𝑉

3.4.En el integrado oscilador conmutador medir la tensión de salida con el osciloscopio y dibujar la
señal.

𝑉𝑚𝑎𝑥 = 11.6 𝑉
𝑓 = 24.71 𝑘𝐻𝑧
𝑉𝑟𝑚𝑠 = 5.64 𝑉
𝑇𝑠𝑢𝑏𝑖𝑑𝑎 = 15.57 𝜇𝑠

Medición sin energía.

3.5.Dispositivos activos (Diodos rectificadores)

 Valor en placa Valor fuera de placa
N° Forma Pol. Pol. Código Símbolo Estado
Pol. Dir. Pol. Inv.
Dir. Inv.

𝐷1 : 145 𝐷1 : 115 - -
D83-
1 Bueno
004
𝐷2 : 116 𝐷2 : 146 - -

3.6.Filtros de salida

N° Forma Val. P. Val. F. P. Val. L. Voltaje Temperaturas Estado

1 - - 4700 𝜇𝐹 10 V 105 ℃ Bueno

3.7. Bobinas

Val. F.
N° Forma Val. P. Val. L. N° de bobinas Tipo de núcleo
P.

1 0Ω 0Ω - - Hierro

2 0Ω 0Ω - 1 Hierro

En la etapa de regulación llenar las siguientes tablas

 3.8. Integrado principal TL o similar

Número
Según hoja de especificaciones, realizar la
N° Forma física de Código
configuración de terminales
terminales

1 16 TL494

3.9. Optoacoplador

Número de Según hoja de especificaciones, realizar la

N° Forma física Código
terminales configuración de terminales
La fuente utilizada en laboratorio no
cuenta con un optoacoplador.

3.10. Regulador de voltaje

Número de Según hoja de especificaciones, realizar la

N° Forma física Código
terminales configuración de terminales

1 3 7905

4. Materiales e instrumentos para el laboratorio.

- Tester o multímetro.
- Cautín o pistola de soldar
- Pomada de soldar
- Estaño
 - Extractor
- Una placa de circuito de una fuente AT o ATX (opcional)
- Juego de alicates
- Juego de destornilladores
- Un paño de algodón
- Un cable de poder por grupo

5. Conclusiones del laboratorio realizado

Se estudiaron las etapas de salida y regulación de la fuente conmutada del laboratorio, se identificaron
los componentes de la etapa de salida y de la etapa de regulación, estos componentes son: diodos
rectificadores, filtros de salida, el integrado TL494 que regula la tensión de salida por PWM, bobinas,
optoacopladores y reguladores de tensión.
Se realizaron mediciones dentro y fuera de la placa de los diodos y de las bobinas, ya que los demás
componentes estaban en lugares de acceso complicado.
Se observó la forma de las señales de salida del secundario del transformador, se observó una señal que
no era cuadrada (como se esperaba) pero que era cíclica, es decir, la forma de la misma se repetía
periódicamente.

6. Bibliografía de la investigación.

[1] https://www.rinconingenieril.es/que-es-pwm-y-para-que-sirve/
[2] Guía rápida sobre las fallas en fuentes atx de PC.
[3] https://reparacionaa.wordpress.com/2012/05/12/fallas-comunes-en-la-fuente-de-poder/

7. Hoja de datos donde se realizó las mediciones respetivas en laboratorio
