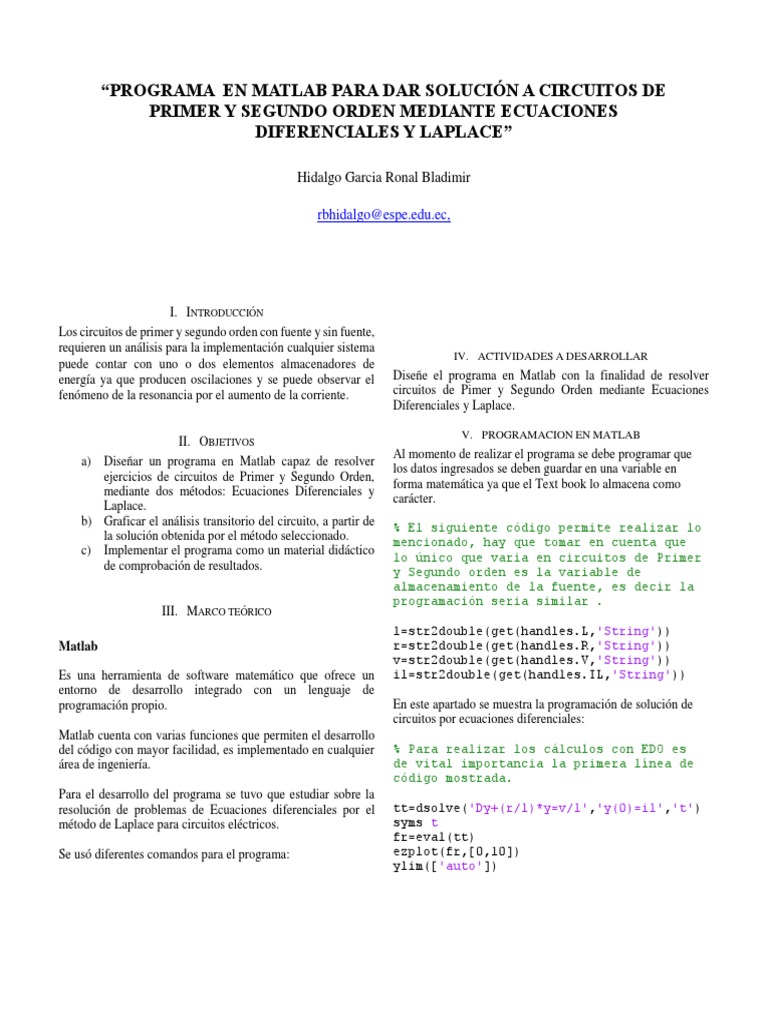

“PROGRAMA EN MATLAB PARA DAR SOLUCIÓN A CIRCUITOS DE

PRIMER Y SEGUNDO ORDEN MEDIANTE ECUACIONES

DIFERENCIALES Y LAPLACE”

Hidalgo Garcia Ronal Bladimir

rbhidalgo@espe.edu.ec,

I. INTRODUCCIÓN
Los circuitos de primer y segundo orden con fuente y sin fuente,
requieren un análisis para la implementación cualquier sistema
IV. ACTIVIDADES A DESARROLLAR
puede contar con uno o dos elementos almacenadores de
energía ya que producen oscilaciones y se puede observar el Diseñe el programa en Matlab con la finalidad de resolver
fenómeno de la resonancia por el aumento de la corriente. circuitos de Pimer y Segundo Orden mediante Ecuaciones
Diferenciales y Laplace.

II. OBJETIVOS
a) Diseñar un programa en Matlab capaz de resolver
ejercicios de circuitos de Primer y Segundo Orden,
mediante dos métodos: Ecuaciones Diferenciales y
Laplace.
b) Graficar el análisis transitorio del circuito, a partir de
la solución obtenida por el método seleccionado.
c) Implementar el programa como un material didáctico
de comprobación de resultados.
III. MARCO TEÓRICO
Matlab
Es una herramienta de software matemático que ofrece un
entorno de desarrollo integrado con un lenguaje de
programación propio.
Matlab cuenta con varias funciones que permiten el desarrollo
del código con mayor facilidad, es implementado en cualquier
área de ingeniería.
Para el desarrollo del programa se tuvo que estudiar sobre la
resolución de problemas de Ecuaciones diferenciales por el
método de Laplace para circuitos eléctricos.
Se usó diferentes comandos para el programa:
V. PROGRAMACION EN MATLAB
Al momento de realizar el programa se debe programar que
los datos ingresados se deben guardar en una variable en
forma matemática ya que el Text book lo almacena como
carácter.
% El siguiente código permite realizar lo
mencionado, hay que tomar en cuenta que
lo único que varia en circuitos de Primer
y Segundo orden es la variable de
almacenamiento de la fuente, es decir la
programación seria similar .
l=str2double(get(handles.L,'String'))
r=str2double(get(handles.R,'String'))
v=str2double(get(handles.V,'String'))
il=str2double(get(handles.IL,'String'))
En este apartado se muestra la programación de solución de
circuitos por ecuaciones diferenciales:
% Para realizar los cálculos con EDO es
de vital importancia la primera línea de
código mostrada.
tt=dsolve('Dy+(r/l)*y=v/l','y(0)=il','t')
syms t
fr=eval(tt)
ezplot(fr,[0,10])
ylim(['auto'])
% El uso del set es para mostrar la
variable deseada en el parámetro deseado,
en este caso un edit text. VI. CONCLUSIONES
set(handles.SOLUCION,'String',char(fr));
grid on
xlabel('\bf Tiempo')  Se logró establecer una programación en Mathlab
ylabel('\bf Intensidad ') capaz de resolver ejercicios de segundo orden y primer
title('\bf Intensidad vs Tiempo'); orden por los dos métodos requeridos antes
mencionados, cabe recalcar que no importa el método
A continuación se muestra dos ejemplos de la interfaz: utilizado
a. Primer Orden RL con EDO  El programa realiza una gráfica a partir del resultado
obtenido ya sea por Laplace o Edo, lo que se grafica
es el análisis transitorio es decir el comportamiento del
circuito.
 El programa es un recurso muy importante para los
estudiantes que deseen comprobar los resultados de los
circuitos desarrollados, de esta manera se le da un
material de apoyo en todo momento.

VII. RECOMENDACIONES
 Mi recomendación personal es tener conocimientos
previos de la programación en Matlab ya que es una
herramienta muy importante dentro del campo de la
ingeniería.
 También es importante que el programa se encuentre
elaborado con una interfaz fácil de entender, con la
finalidad de que cualquier persona pueda hacer uso del
Gráfica 2. Solución mediante EDO
Fuente: Bladimir Hidalgo
mismo.
 Usar un código que sea fácil de comprender y un
programa de amigable con el usuario.
b. Primero Orden RL con Laplace

IX. REFERENCIAS

[1] C. CHOIGN. (2012) INTRODUCCION A GUIDE, KOREA.

[2] M.R MEDINA (2005). FUNDAMENTOS DE MATLAB, ONDURAS.

Grafica 3. Solución mediante LAPLACE

Fuente: Bladimir Hidalgo
