R1 R1

Ω Ω

V R Ω R Ω V R Ω R Ω
2 3 2 3

I I

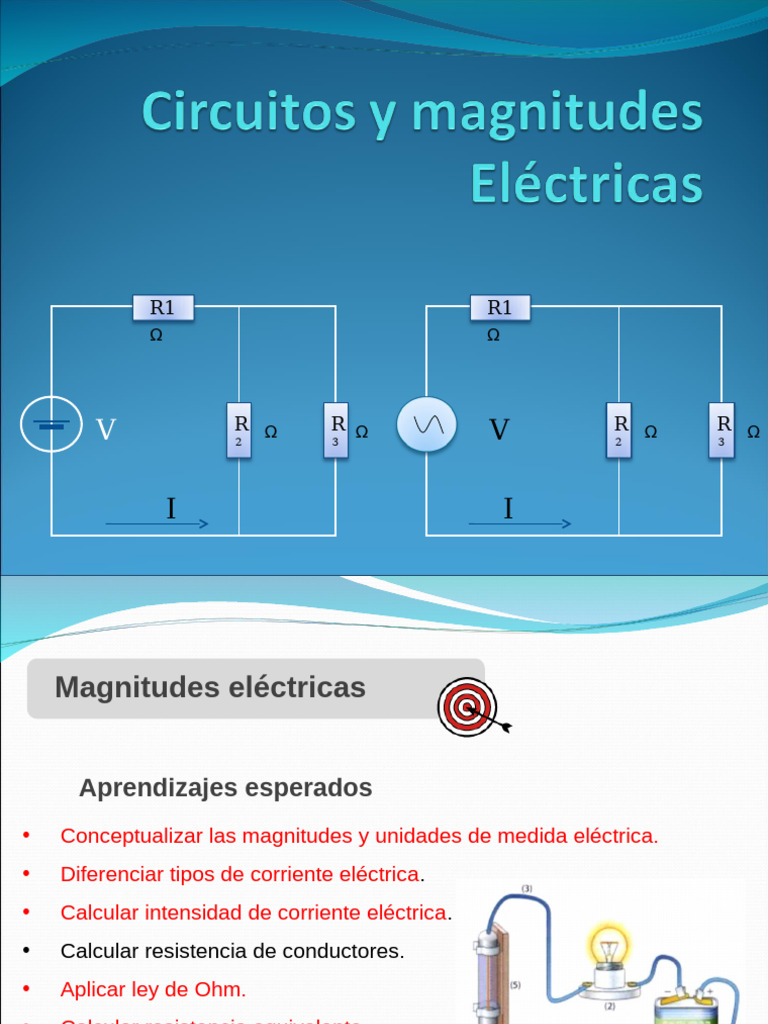

 Magnitudes eléctricas

Aprendizajes esperados
• Conceptualizar las magnitudes y unidades de medida eléctrica.
• Diferenciar tipos de corriente eléctrica.
• Calcular intensidad de corriente eléctrica.
• Calcular resistencia de conductores.
• Aplicar ley de Ohm.
• Calcular resistencia equivalente
de un circuito.
1. Medidas fundamentales
1.1. Potencial eléctrico (Volt.)
1.2. Diferencia de potencial (Volt.)
1.3. Corriente eléctrica (Amper)
1.4. Resistencia eléctrica (Ohm)
1.5. Ley de Ohm
1.6. Potencia eléctrica (Vatio)
1.7. Ley de Watts y de Joule
Potencial Eléctrico
La unidad de medida del potencial
eléctrico en el sistema internacional de
medidas es el Volt.
 se refiere a la cantidad de carga o
energía potencial eléctrica que se
encuentra en un punto, capas de realizar
un trabajo en Joule / Coulomb ( J/C)
V = Ev/q = ( 1Volt= 1Joule/ 1 Coulomb)
El potencial de 1 Volt en un punto
dado , significa que una carga de un
Coulomb colocado en dicho punto ,
experimentara una energía potencial de
1 Joule
Diferencia de Potencial Eléctrico
 La cantidad de potencial eléctrico que tenga un punto
puede producir una fuerza de atracción con otro punto
cualquiera, la diferencia de potencial entre ambos
puntos hace posible el movimiento de cargas eléctricas
produciendo la corriente eléctrica.
 Es precisamente esa diferencia de potencial que
también se mide en Volt que nos interesa para trabajar
en circuitos eléctricos y producir los efectos deseados
mediante la corriente eléctrica.
 Frecuente mente esta diferencia de potencial es
denominada tensión eléctrica por la fuerza de atracción
o fuerza electromotriz Fem. por la acción que produce
al mover cargas eléctricas.
 [Link]
CHsv5n2xeHI

Sensor de
presión

Sensor de
estática
Sensor de calor
baterí
[Link]
as
Intensidad de corriente eléctrica
El flujo de cargas eléctricas que produce la
tensión entre dos puntos se denomina
corriente eléctrica y lo que se mide es la
intensidad de corriente dada por la relación
de C/s (Coulomb sobre segundo) su unidad de
medida es el Amper.
Eso quiere decir la cantidad de carga
eléctrica que pasa por una sección de
conductor en el tiempo de un segundo
Efectos de la corriente eléctrica
Resistencia eléctrica
Es la oposición que presenta un material al
paso de la corriente eléctrica, cuanto mas
resistencia tenga un material menor será la
corriente eléctrica que fluya por este.
La unidad de medida es el Ohm y esta
representada por la letra griega Omega
 Ley de
En un circuito Ohm
eléctrico cualquiera intervienen del forma activa tres
elementos
•La fuente que produce tensión eléctrica en Volt.
•Los conductores que permiten el paso de la intensidad de corriente en
Amper
•La resistenciade
El enunciado que
Ohmse opone al paso
establece de la corriente
la relación dado
que existe en estas
entre OHM tres
magnitudes y concluye que: “La intensidad de corriente será
directamente proporcional a la tensión, e inversamente proporcional a
la resistencia que se opone a su paso”

R1 R1
Ω Ω

V R Ω
2
R Ω
3 V R Ω
2
R Ω
3

I I
1.1 Voltaje

Voltaje es la energía necesaria para que cada carga pueda moverse a través
de un conductor.

También es llamado tensión, fuerza electromotriz o diferencia de potencial,

y es producido por una pila, batería o un generador eléctrico.

Se simboliza generalmente por las letra V, U, E y se mide en [volt] = [V].

1.2 Intensidad de corriente eléctrica

Una corriente eléctrica es un flujo de electrones que circulan a través un

material conductor. Se define también como el transporte de carga eléctrica
de un punto a otro.
Para medir o cuantificar una corriente eléctrica
se utiliza el concepto de “intensidad de
corriente eléctrica”. Esta magnitud se define
como: la carga total que circula a través de la
sección transversal de un conductor, por
unidad de tiempo. Se simboliza por “i”.

i: intensidad de corriente eléctrica (A).

q
q: carga eléctrica © i
T: tiempo (s) t
“R” su unidad es el
[ohm] = [Ω].
1.3 Resistencia de los conductores eléctricos

La resistencia eléctrica en un conductor rectilíneo

depende de la longitud (L) del conductor, del área
(A) de su sección transversal, y de la resistividad
(ρ) del material con el que está hecho.

Unidad para resistencia eléctrica :

ohm []
Características de conductores Máxima corriente
eléctricos AWG mm² admisible
COEFICIENTE DE
TEMPERATURA
1.3 Tipos de corriente 1. Ley de Ohm
Dependiendo de cómo sea generada, la corriente eléctrica puede ser de dos
tipos: continua o alterna.
La corriente continua es aquella en que el flujo de cargas recorre el
conductor continuamente, siempre en un mismo sentido.
Este tipo de corriente es generado por pilas, baterías.

I
V
I

t
1.3 Tipos de corriente
1. Ley de Ohm
La corriente alterna es aquella en que el flujo de cargas se mueve
alternadamente dentro del conductor, desplazándose en un sentido y otro; es
decir, las cargas “van y vuelven” todo el tiempo. Este tipo de corriente es
producido por generadores eléctricos.

Las cargas circulan por un tiempo en un sentido y después en sentido

opuesto, repitiéndose el proceso cíclicamente.
 2. Circuitos de corriente continua
2.1 Circuito eléctrico

Es la asociación de elementos conductores que hace posible la circulación de

una corriente eléctrica.

En todo circuito eléctrico los consumos o resistencias son elementos que

transforman la energía eléctrica en algún otro tipo de energía.

Los elementos básicos de un circuito eléctrico son: conductor, fuente de

energía, y uno o más consumos o resistencias.
Consumo Conductor
Simbología
Resistencia

Fuente -

+
Corriente
Fuente de energía
 2. Circuitos de corriente continua
2.1 Circuito eléctrico

Existen tres maneras de conectar resistencias en un circuito: serie, paralelo y

mixto. Dependiendo del tipo de conexión que presenten las resistencias será
el comportamiento de la corriente y el voltaje en el circuito.

Circuito en paralelo

Circuito en serie

Circuito mixto
 2. Circuitos de corriente continua
2.2 Circuito en serie

En un circuito en serie las resistencias se conectan en forma sucesiva, de

manera que en el camino entre una resistencia y la fuente de alimentación
siempre hay otra resistencia que se interpone. Esquemáticamente:

R3

+ - Rtotal =R1 +R 2 +R3

+ i3 +
V itotal =i1 =i 2 =i3
- i2 R2

-
i1
- +
Vtotal =V1 +V 2 +V3

R1
 2. Circuitos de corriente continua
2.3 Circuito en paralelo

Cuando las resistencias están dispuestas de tal forma que ninguna se

interpone en el camino de otra para llegar a la fuente, se dice que se
encuentran conectadas en paralelo.
Esquemáticamente:

1 1 1 1
= + +
Rtotal R1 R 2 R3
+
V R1 R2 R3 itotal =i1 +i 2 +i3
-
i1
i2 i3 Vtotal =V1 =V 2 =V3
LEY DE WATT. Esta ley define que en un circuito eléctrico se genera una potencia eléctrica,
capas de realizar un trabajo para transforma la energía y esta potencia es el producto de la
tensión que alimenta al circuito por la intensidad de corriente que lo atraviesa.
 Diferencia de Síntesis de
potencial ELECTRODINÁMICA
eléctrica la clase
Cargas en
movimiento
Inducción Alterna
Corriente
eléctrica Se rige por
Continua
Ley de OHM Intensidad
de corriente I
Circuitos de corriente
Que relaciona Resistencia R

Voltaje V
Serie Paralelo Mixto
Ley de Watt P P= V.I

Ley de Joule Q Q = R. I² . t
Formulas aplicadas a C.C.
