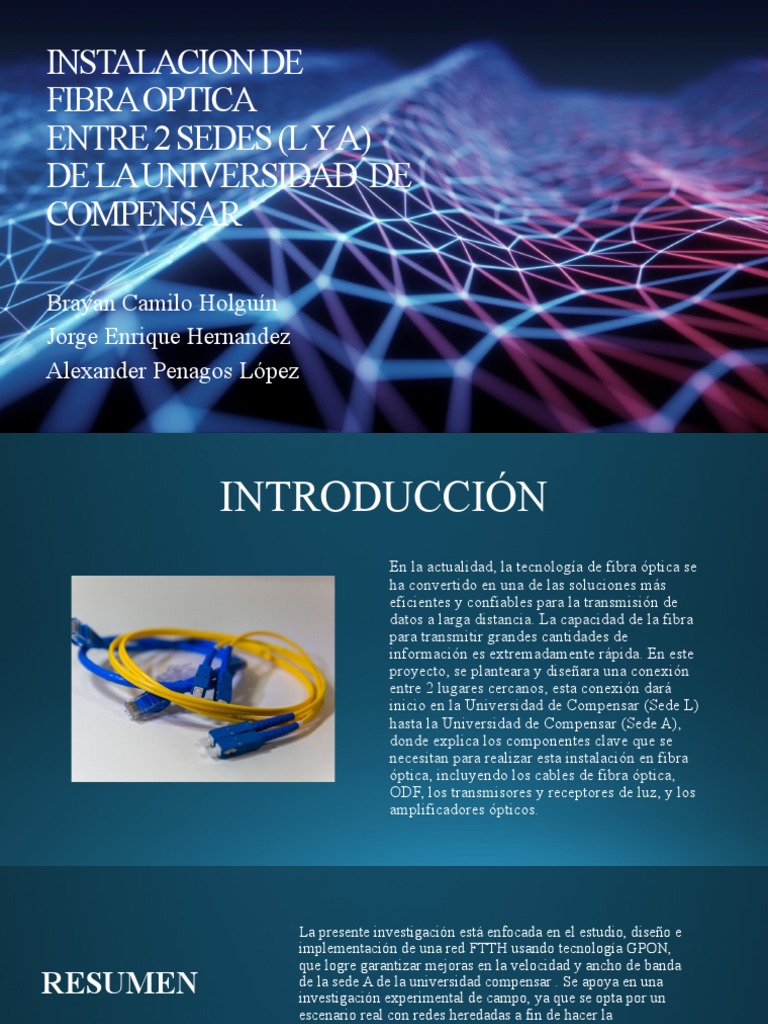

INSTALACION DE

FIBRA OPTICA
ENTRE 2 SEDES (L YA)
DE LA UNIVERSIDAD DE
COMPENSAR

Brayan Camilo Holguín

Jorge Enrique Hernandez
Alexander Penagos López
INTRODUCCIÓN
En la actualidad, la tecnología de fibra óptica se
ha convertido en una de las soluciones más
eficientes y confiables para la transmisión de
datos a larga distancia. La capacidad de la fibra
para transmitir grandes cantidades de
información es extremadamente rápida. En este
proyecto, se planteara y diseñara una conexión
entre 2 lugares cercanos, esta conexión dará
inicio en la Universidad de Compensar (Sede L)
hasta la Universidad de Compensar (Sede A),
donde explica los componentes clave que se
necesitan para realizar esta instalación en fibra
óptica, incluyendo los cables de fibra óptica,
ODF, los transmisores y receptores de luz, y los
amplificadores ópticos.
 La presente investigación está enfocada en el estudio, diseño e
implementación de una red FTTH usando tecnología GPON,
que logre garantizar mejoras en la velocidad y ancho de banda
RESUMEN de la sede A de la universidad compensar . Se apoya en una
investigación experimental de campo, ya que se opta por un
escenario real con redes heredadas a fin de hacer la
actualización, instalación y migración de la infraestructura pre
existente. Para esto fueron analizadas diferentes despliegues
que permitan la inclusión de estándares y tecnología de última
generación de la familia FTTx y XPON.

This research is focused on the study, design and

implementation of a FTTH network using GPON technology,
which can guarantee improvements in the speed and bandwidth
ABSTRAC of the population of Soatá Casco Central. It is supported by an
experimental field research, since a real scenario with legacy
networks is chosen in order to update, install and migrate the
pre-existing infrastructure. For this, different deployments were
analyzed that allow the inclusion of the latest generation
standards and technology from the FTTx and XPON family.
 ALCANCE Y
OBJETIVO DEL
PROYECTO # OBJETIVOS ESPECIFICOS

El presente trabajo tiene como 1 Diagnosticar la situación actual de conectividad y

objetivo principal mostrar de acceso al medio sobre las
forma detallada todo el proceso tecnologías existentes y prestadoras de servicio en la
que se necesita para instalar una universidad compensar (Sede A).
conexión de fibra desde la
Universidad de Compensar (Sede
L) hasta la Universidad de 2 Diseñar la red de acceso sobre protocolo FTTH y bajo
Compensar (Sede A), dando como tecnología GPON en
finalidad un buen servicio FTTH función a un estudio de georreferenciación.
para el desarrollo de la misma.
Para lograr este objetivo, se
3 Implementar la red de acceso sobre protocolo FTTH
instalará un cable de fibra óptica y bajo tecnología GPON en la universidad compensar
desde uno de los salones de la (Sede A).
Universidad, que pasara por una
ruta subterránea para una mejor
fiabilidad.
 Marco Legal
• RITEL: Este documento fue elaborado debido a que todos
los servicios públicos son también responsabilidad del
estado y por ende la comisión reguladora de
comunicaciones CRC, siendo el organismo de control de las
comunicaciones a nivel nacional, adscrita al ministerio de
tecnologías de la información y comunicaciones MINTIC
deciden publicar y entrar en vigencia desde su publicación
el “Reglamento Técnico para Redes Internas de
Telecomunicación-RITEL”, el cual reglamenta, como
sunombre lo indica, las disposiciones y lineamientos que se
deben tener presentes al momento de realizar instalaciones
internas de telecomunicaciones para construcciones nuevas,
es decir, se aplica a todo inmueble que esté en calidad de
construcción nueva y que desee implementar esta red de
telecomunicaciones la cual debe ser elaborada y regida por
este reglamento sin excepción alguna mediante la
resolución 4262 de 2013 expedida por la CRC. [13]
• NTC 947: Hace referencia a una norma
técnica la cual reglamenta la resistencia
de los cables en fibra óptica comerciales
a condiciones extremas de calor. Este
documento da lineamientos para los
cables de fibra óptica, los cuales deben
ser lo suficientemente resistentes a las
condiciones de extremo calor sin
deformarse o convirtiéndose en focos de
incendios. Esta norma fue publicada por
ICONTEC y las normas técnicas NTC
en el año 2016 en donde mediante
pruebas sometieron a diferentes tipos de
cable de fibra óptica a fuego y en donde
se verifica el comportamiento del cable a
propagaciones o crecimientos verticales
del fuego
Marco Teórico
• FIBRA OPTICA
La fibra óptica es un medio de
transmisión cableado por él cual
viaja la información y los datos
por medio transmisores y
receptores ópticos los cuales
envían y reciben pulsos de luz
indicando los bits.
Marco Teórico
• Tipos de fibra
• FIBRA MONOMODO:
• La fibra monomodo tiene mayor
capacidad de transporte de
información que otros elementos como
cables UTP y trasmisión por
radioenlaces, la fibra monomodo tiene
una banda de paso del orden de los
100GHz/km.
• FIBRA MULTIMODO:
• En las fibras multimodo se
engloban todas aquellas en las
cuales el diámetro del núcleo de
este tipo de fibras es amplio, por lo
que es capaz de propagar varios
modos de transmisión
simultáneamente.
Marco Teórico
• CONECTORES:
• Los conectores permiten la unión
de extremos de dos fibras ópticas
dando la opción de reconectarse
varias veces según sean las
exigencias de la red y la necesidad
de flexibilidad en su construcción.
Producen perdidas que dependen
de su tipo y de su utilización en la
red, debido a la reflexión
producida por inserción.
Marco Teórico
• EMPALMES POR FUSIÓN:
• Se realiza fundiendo el núcleo
de ambas fibras a unir por
medio de un arco eléctrico
Consiste en la unión de los dos
extremos de las fibras en un
soporte mecánico para
permitir la alineación de los
recubrimientos.
• EMPALME MECANICO
• Este tipo de empalme se usa en el
lugar de la instalación donde el
desmontaje es frecuente, es
importante que las caras del núcleo
de la fibra óptica coincidan
exactamente. Consta de un
elemento de auto alineamiento y
sujeción de las fibras y de un
adhesivo adaptador de índice que
fija los extremos de las fibras
permanentemente.
TENDIDO DE FIBRA
• Ventajas: este tipo de tendido es más rápido y necesita menos
tramitación en cuanto a permisos de obras. También es más
económico que la obra civil convencional. La instalación tiene menos
costes de mantenimiento gracias a que los cables van protegidos
bajo tierra.

• Desventajas: Despliegue condicionado a la ubicación de las redes

existentes, tiempos espera prolongados para tramitar o recibir
respuesta de la operadora propietaria de la canalización. Costes
adicionales del servicio en concepto de alquiler del espacio utilizado
 METODOLOGIA

• FASE 1 (INICIACION):
esta fase contempla las
consideraciones,
investigaciones y compras a
realizar antes de la ejecución
del proyecto
 METODOLOGIA
FASE 1 (INICIACION):
 METODOLOGIA
• FASE 2 (VERIFICACIÓN EN CAMPO): es la información inicial recopilada, visitas en
sitio para determinar actividades y cronograma de las mismas y adecuación previa
de los elementos de red.
METODOLOGIA
 METODOLOGIA
Con los datos tomados, se realizan planos en 2D y 3D en las plataformas Autocad y
Sketchup, para plantar la ruta por donde se va a llevar la fibra, y así poder ver un
ángulos diferentes.
METODOLOGIA
METODOLOGIA
METODOLOGIA
METODOLOGIA
 METODOLOGIA
• Se realizan planos dentro de las sedes por medio de la aplicación
Autocad, esto con el fin de distribuir la fibra de manera correcta.
 METODOLOGIA
• FASE 2 (MATERIALES): Cable
de Fibra óptica diseñado especialmente para
instalaciones en exterior y en interior. Cubierta LSZH (Low Smoke Zero
Halogen), protección contra roedores y gel bloqueador de humedad.
METODOLOGIA
 METODOLOGIA

• Conectores SC.
 METODOLOGIA
Se hace un estudio y una medicion del terreno pasando por cada
recaramara, para lograr obtener la cantidad de Fibra que se va a utilizar,
se utilzaron herramientas tales como, Google earth y Autocad
 METODOLOGIA
Se hace un estudio y una medicion del terreno pasando por cada
recaramara, para lograr obtener la cantidad de Fibra que se va a utilizar,
se utilzaron herramientas tales como, Google earth y Autocad
 METODOLOGIA
• FASE 3 (INTALACION): En esta fase se da inicio al trabajo de colocación de
medios físicos, adecuación de infraestructura lógica, tendido de líneas y
verificación de las mismas.
 METODOLOGIA
• FASE 4 (MEDICION): En esta fase se caracteriza por el levantamiento de un
proceso de medición y comprobación de la red instalada por medio de OTDR y
una fuente de luz, a fin de ajustar la red a los parámetros de GPON bajo estructura
FTTH.
 METODOLOGIA
• FASE 5 (OPERACION): esta última etapa se lleva a cabo la migración tecnológica al cliente,
para dar así respuesta a la alta demanda del servicio. Es importante destacar, que los
objetivos específicos del proyecto abarcan hasta la implementación, se hizo necesario e
importante incorporar en la fase 4, la verificación de la implementación el cual abarcó la
fase de testeos con OTDR, a fin de asegurar el buen desarrollo del proyecto.
METODOLOGIA
 CONCLUSIONES

• Entendemos que al tener en nuestras manos una orden de instalación, debemos tener
en cuenta muchas variables: topología, materiales a usar, necesidad del proyecto,
legislación de la ciudad y el país. Todo ello para que podamos dar una cotización
acertada y que no implique más costos en el proyecto por un mal calculo.
•
• La instalación de una red de fibra óptica es importante para conectar dos edificios
debido a su alta capacidad de ancho de banda y su resistencia a la interferencia lo
que permitirá transferir grandes cantidades de datos a alta velocidad. La fibra óptica
es más pequeña y ligera que los cables de cobre, lo que facilita su colocación en
espacios reducidos o conductos. Además, la fibra óptica es duradera y requiere poco
mantenimiento, lo que la hace ideal para aplicaciones en la educación como es
nuestro caso.
 GLOSARIO

• ISP: Proveedor de Servicios de Internet. • FTTC: Fibra hasta el Armario.

• GPON: Red Óptica Pasiva con Capacidad de • FTTB: Fibra hasta la Acometida.
Gigabit. • CO: Oficina Central.
• Gbps: Gigabit por segundo. • ODN: Red de Distribución Óptica.
• Mbps: Megabit por segundo. • FDH: Armario de Fibra Óptica
• ADSL: Línea de Abonado Digital Asimétrica. (Concentrador).
• OLT: Terminal de Línea Óptica. • WDM: Multiplexación por División de
• ONT: Terminal de Fibra Óptica. Longitud de Onda.
• FO: Fibra Óptica. • TDMA: Acceso Múltiple por División de
Tiempo.
• FTTH: Fibra hasta el Hogar.
• UIT: Unión Internacional de
• FTTN: Fibra hasta el Nodo. Telecomunicaciones.
 REFERENCIAS

• A. Fernández, H. Barajas, “Propuesta Para La Implementación Y Puesta

En Marcha De La Red Fibra Óptica Y Suministro De Internet En Las Sedes
Principales De Los Colegios Públicos Del Municipio De Chía”, Proyecto
De Trabajo De Grado, UNIMINUTO, Bogotá D.C., 2018.
• https://crcom.gov.co/sites/default/files/webcrc/micrositios/documents/
00005405.pdf
• https://normograma.mintic.gov.co/mintic/docs/pdf/
resolucion_crc_5890_2020.pdf#:~:text=RESOLUCIÓN%205890%20DE
%202020%20%28enero%2024%29%20Diario%20Oficial,5050%20de
%202016%2C%20y%20se%20dictan%20otras%20disposiciones.
• DVB-T, streamers IP o convertidores IP (ASI, DVB-T).
