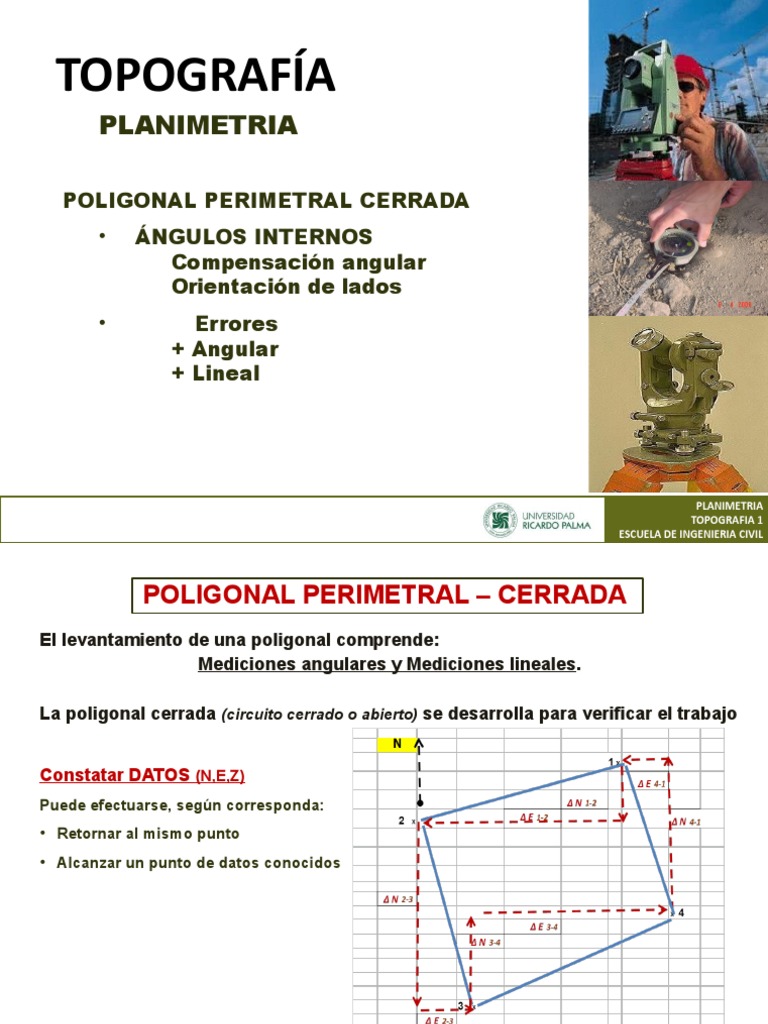

TOPOGRAFÍA

PLANIMETRIA

POLIGONAL PERIMETRAL CERRADA

• ÁNGULOS INTERNOS
Compensación angular
Orientación de lados
• Errores
+ Angular
+ Lineal

PLANIMETRIA
TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL – CERRADA
El levantamiento de una poligonal comprende:
Mediciones angulares y Mediciones lineales.

La poligonal cerrada (circuito cerrado o abierto) se desarrolla para verificar el trabajo

Constatar DATOS (N,E,Z)

Puede efectuarse, según corresponda:
• Retornar al mismo punto
• Alcanzar un punto de datos conocidos

PLANIMETRIA
2 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL – CERRADA
Croquis de poligonal (perimetral) de circuito cerrado
Influencia de PROYECCIONES (Analíticas a partir de datos de campo)
Δ E 1-2 eE Δ E 4-1

Δ E 2-3 Δ E 3-4
E N
eE 1´
N 1´ e N

1 x Δ N 4-1
eN EL
Δ E 4-1
Δ N 1-2 1
Δ E 1-2 Δ N 4-1 Δ N 1-2
2 x

Δ N 2-3 Δ N 3-4
x 4
Δ E 3-4
Δ N 3-4

Δ E 2-3
3 x
Δ E 2-3

PLANIMETRIA
3 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL – CERRADA
Las mediciones de campo no son exactas, aún cuando se tratan de tomar
con la mayor precisión posible; ante ello, es necesario determinar si el error
cometido es aceptable o no para corregirlo, de ser el caso.

Posibles ERRORES:
• Orientación
- Atracción local (ELEMENTOS CIRCUNDANTES AL CAMPO)
- Declinación magnética (FECHA DE LEVANTAMIENTO)

• Mediciones angulares
- Precisión del instrumento
- Promedios

• Mediciones lineales
- Campo
- Proyecciones (orientaciones)
PLANIMETRIA
4 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 ORIENTACIÓN – Lado base de una poligonal
MENOR ATRACCIÓN LOCAL
N Estcn Vert Obs Az Obs Ang Atrc Local
A E 17° 30´ 94° 15´
B 283° 15´ 06° 15´
x D
B A 109° 30 147° 30´
74-30 253-30 108-30
C 322° 00´ 04° 00´
C x

149-00 C B 149° 00´ 74°30´

D 74° 30´ 1° 00´
282-33 D C 253° 30´ 145° 00´
x E E 108° 30´ 05° 37´
322-00 201-30 D 282° 53´
E 81° 33´
A 201° 30´ 04° 00´
B x
109-30 17-30
180°(N-2) 540° 00´ 542° 18´
283-15
E mx = P√N 02° 13´´

x A e ang 05° 00´ 02° 18´

OK No admsb

C D 74° 30´ 1° 00´ N 74° 30´ E N 74° 00´ E

D C 253° 30´ S 73° 30´ W S 74° 00´ W

PLANIMETRIA
5 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 MEDICIONES ANGULARES
• Ejemplo de lecturas angulares - PRECISIÓN
127° ….… 129° 10° .. 12° .. 14°.15°.16° .. 18° .. 20°
125° …..….. 128° …..….. 130° ….. 14°30´ ……..

PLANIMETRIA
6 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL CERRADA
Corrección de Errores
El levantamiento de una poligonal cerrada comprende mediciones angulares y
mediciones lineales.

Tal como se ha podido apreciar las mediciones de campo no son exactas, aún
cuando se tratan de tomar con la mayor precisión posible; ante ello, es preciso
determinar si el error cometido es aceptable para corregirlo.

MEDICIONES ANGULARES.-
Estas mediciones se llevan a cabo con teodolitos; por su precisión, aunque
últimamente es muy frecuente que ello se realice con estaciones totales, lo que
facilita y reduce la posibilidad de cometer errores groseros al efectuar el
registro (leer-anotar) y porque son más precisas en medición de distancias.
Las mediciones, generalmente, se efectúan barriendo 3 o 4 veces el ángulo con
el instrumento, que puede ser de Repetición o de Reiteración; en ambos casos
se busca un promedio, para reducir el error.
PLANIMETRIA
7 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL CERRADA
Corrección Angular
• ERROR ANGULAR (e‫)ے‬.-
Es la diferencia que existe entre la sumatoria de los ángulos medidos y la
sumatoria que geométricamente le corresponde al polígono planteado, ya
sea de ángulos internos o externos.
Cuando se emplean teodolitos o estaciones totales, el máximo aceptable es:
Emx = p√n Donde: p = Precisión del instrumento
n = Número de vértices
Cuando se emplea un instrumento de baja precisión, como podría ser una
brújula pequeña, o que los extremos de los alineamientos no proveen mayor
precisión se acepta: Emx = p x n

Corrección: La medición angular en cada vértice es independiente en cada

uno de ellos, por lo que el error se corrige aplicando a la medición de cada
vértice el valor del error dividido entre el número de vértices.
C ‫ =ے‬- e‫ے‬/n (En cada vértice)
PLANIMETRIA
8 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL CERRADA
Corrección Angular
N

D x1 Vert Ang Int Obs (Prom)

C Ángulo Interno Comp
2 x
Lado º ´ ´´ º ´ ´´
E 5 1 145 0 0 144 26 24
x5
E D
B
3x 4 Veces 1 2 74 30 0 73 56 24
D C
x4
2 3 147 30 0 146 56 24
Nueva nomenclatura - Poligonal Antihoraria C B
3 4 94 15 0 93 41 24
B A
4 5 81 33 0 80 59 24
A E
5 1 145 0 0 144 26 24
E D
Sumatoria 541 108 0 536 238 120
542 48 0 536 240
540
Error Angular (Observado) 2 48
Error Ang Max 5
Error Ang < Error Max OK -168
-33.60 -0.60
Compensación Angular -33 -36

PLANIMETRIA
9 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 POLIGONAL PERIMETRAL CERRADA
Corrección Angular
N
Vert
Ángulo Interno Comp Rumbo Corregido
D x1 Lado º ´ ´´ N º ´ ´´ E
C
2 x 5 1 144 26 24
E D
E
1 2 73 56 24 S 74 0 0 W
x5
D C N 180-74-73 E
B
3x 4 Veces 2 3 146 56 24 S 32 3 36 E
C B 180+32-146-1
x4 3 4 93 41 24 S 65 7 12 E
B A 93-65
Nueva nomenclatura - Poligonal Antihoraria
4 5 80 59 24 N 28 34 12 E
A E 180-28-80-1
5 1 144 26 24 N 70 26 24 W
E D 144-70
Sumatoria 536 238 120 S 74 0 0 W
536 240
540

PLANIMETRIA
10 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS

Parámetros de medición:
En aparatos electrónicos se puede invertir

ÁNGULOS:
• Horizontales: ACIMUTALES

• Verticales: CENITALES O NADIRALES U HORIZONTALES

Mecánicos – Electrónicos

PLANIMETRIA
11 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS - Conformación
• Base o Parte fija.-
La base, asegurada sobre un trípode, generalmente, cuentan con un
nivel esférico u ojo de pollo para su nivelación gruesa, la misma que se
realiza con las patas del trípode.
En esta van instalados los tres tornillos nivelantes, para movimiento
milimétrico del mecanismo de nivelación

• Alidada o Parte movil.-

La alidada es un medio que se desplaza sobre la base con giro
horizontal de hasta 360°; en ella se encuentra montado un telescopio que
puede efectuar giros verticales sobre su eje también de hasta 360°.

• Los dos mecanismos de giro, antes indicados, cuentan con

transportadores para su lectura ya sea de 360° o 400g, lo que se
aprecia mediante un sistema de visualización de los valores medidos.

PLANIMETRIA
12 de 19 Ing A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS – Tipos

• Según sus mecanismos:

Mecánicos
Electrónicos

• Según el sistema de medición:

Repetidores (Ej. Wild T1-A) – Acumula valores medidos para luego
obtener el promedio.
Reiteradores – Se efectúan lecturas individuales, de las que
sumadas se obtiene el promedio.

• Según su precisión:
Existen en el mercado instrumentos que cuentan con diversas
precisiones, por ejemplo desde 20 minutos hasta de 01 segundo.
PLANIMETRIA
13 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS Mecánicos – Electrónicos

LECT
URA

PLANIMETRIA
14 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS – Tipos
• Teodolito mecánico
Wild T1-A
Repetidor

PLANIMETRIA
15 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 Puntero

Sirve como ayuda a

Tornillo movimiento vertical
encontrar el punto
Ocular Lente y a observar. Sirve para bloquear y soltar
Anillo de enfoque el movimiento vertical del
telescopio.
Para enfocar los
hilos y visualizar el
punto observado.
Ocular de lectura

Sirve para observar

las ventanas de lectura
de ángulos Cenital (V)
y Horizontal (Az).
Plomada Óptica

Sirve para apuntar

al punto de Tornillo movimiento


estación milimétrico vertical

Nivelación Mueve al telescopio vertical y

milimétricamente sobre la
mira.
Tangencial del
limbo

Ajuste lectura de Tornillo movimiento

ángulo inicial (0°) horizontal

Fija la alidada (parte movil) el

limbo, para leer ángulo
Tornillo de presión horizontal.
del limbo

Fija y ajusta limbo

a la base.

Nivel Esférico

Tornillo Nivelante (Ojo de pollo)

Nivelación gruesa de
Nivelación fina de base
la base N. Tubular
 Espejo de Iluminación

Sirve para iluminar las ventanas

de lectura de los ángulos
horizontal (Az) y vertical (V).
Nivel Tubular

Sirve para dar mayor

precisión a la nivelación
del instrumento

Tangencial horizontal

Mueve milimétricamente la Tangencial del limbo

alidada para colocar con
Mueve milimétricamente
precisión sobre el punto
al limbo y fija el inicio de
observado y leer el ángulo
lectura.
horizontal correspondiente. PLANIMETRIA
TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS – Tipos
• Teodolito mecánico
Wild T1-A (Repetidor) – Lectura de valores angulares

PLANIMETRIA
18 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
 TEODOLITOS https://www.youtube.com/watch?v=Sso-xkEWViQ

• Teodolito electrónico
PENTAX ETH 220

PLANIMETRIA
19 de 19 Ing. A Burga O TOPOGRAFIA 1
ESCUELA DE INGENIERIA CIVIL
