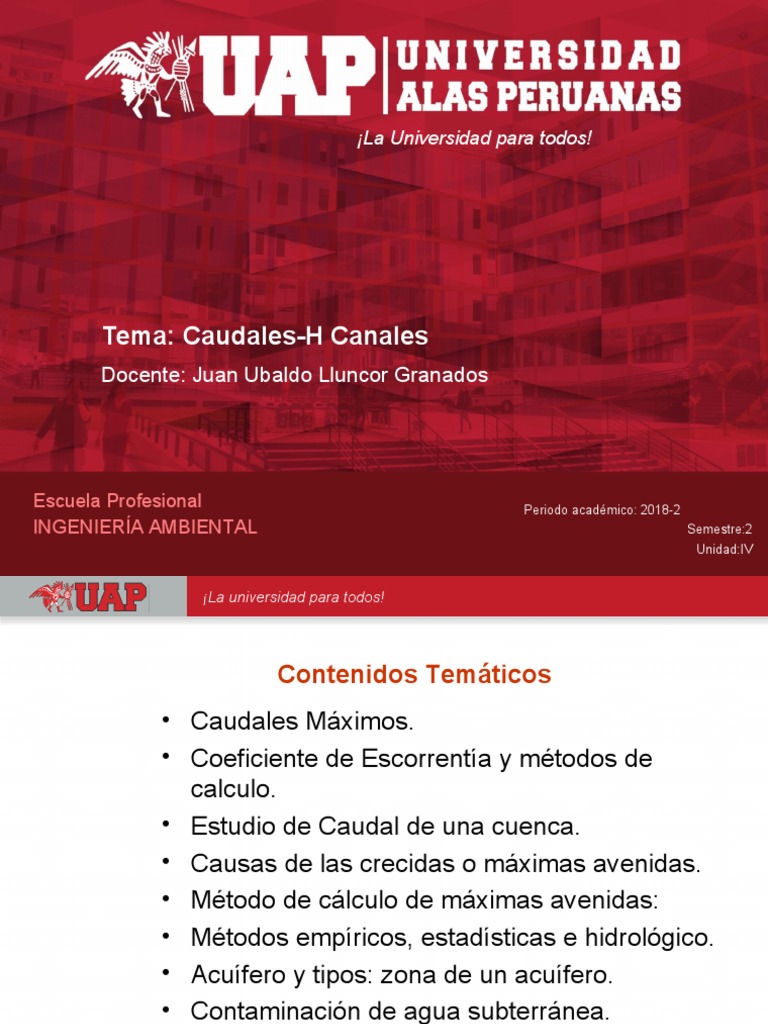

Tema: Caudales-H Canales

Docente: Juan Ubaldo Lluncor Granados

Escuela Profesional Periodo académico: 2018-2

INGENIERÍA AMBIENTAL Semestre:2
Unidad:IV
 ¡La universidad para todos!

Contenidos Temáticos
• Caudales Máximos.
• Coeficiente de Escorrentía y métodos de
calculo.
• Estudio de Caudal de una cuenca.
• Causas de las crecidas o máximas avenidas.
• Método de cálculo de máximas avenidas:
• Métodos empíricos, estadísticas e hidrológico.
• Acuífero y tipos: zona de un acuífero.
• Contaminación de agua subterránea.
 ¡La universidad para todos!

CAUDAL (Q)

• El caudal de un curso en una sección, es el

volumen de agua que pasa por la misma en una
unidad de tiempo.
• Unidades: volumen/tiempo.
• M3/h, m3/s, litros/s, etc.
• El “Q” es el parámetro más importante para
determinar las posibilidades de aprovechamiento
de un río o arroyo, por tal motivo es importante la
determinación de sus variaciones a lo largo del
tiempo.
¡La universidad para todos!

CAUDAL MAXIMO
 ¡La universidad para todos!

CAUDAL (Q)

• En cada río, las variaciones dependen por un lado

de las condiciones climáticas precedentes:
precipitación, temperatura y radiación solar y por
otra parte del estado de humedad de la cuenca de
aporte, principalmente nieve almacenada
remanente, en el caso de los cursos d régimen
nival o pluvionival.
• El caudal puede reducirse en un recorrido
prolongado por pérdidas por infiltración y
evaporación, o por usos consuntivos del agua
como el riego, toma para agua potable, etc.
 ¡La universidad para todos!

AFOROS

• Es la medición del Q instantáneo de un cauce.

• Los aforadores son estructuras hidráulicas que
permiten determinar el flujo en cauces y canales,
tienen la ventaja de su fácil uso, sin embargo sólo
pueden ser utilizados en cauces medianos y
pequeños.
• Los principales aforadores son:
• Canaletas(Parshall, RBC, Ballofet, Cutthroat).
• Vertederos(Triangular, rectangular)
¡La universidad para todos!

AFORADOR
 ¡La universidad para todos!

METODO VELOCIDAD AREA

• Consiste en medir la velocidad del cauce con un

correntómetro o con un flotante y luego se
multiplica la velocidad por el área de la sección del
cauce para obtener el caudal. Este método es el
más utilizado en ríos medianos y grandes.
• En los ríos se mide en forma indirecta, teniendo en
cuenta que:
• Q= V x A m3/seg= (m/seg)(m2)
 ¡La universidad para todos!

METODO VELOCIDAD AREA

• Consiste en medir la sección del curso y la

velocidad en la misma, ello se hace a través de
verticales referidas a las márgenes en las que se
mide profundidad y velocidad.
• Para realizar la medición de la velocidad se
requiere de un instrumento denominado
correntómetro.
¡La universidad para todos!

VELOCIDAD AREA
¡La universidad para todos!

METODO VELOCIDAD AREA

¡La universidad para todos!

Velocidad de área
 ¡La universidad para todos!

ANALISIS DE SERIES HISTORICAS DE CAUDALES

• El caudal es un valor referido a un instante.

• En las series históricas de caudales se
expresa como un valor medio, relativo a un
determinado tiempo( día, mes, año, periodo
de años):
• Q medio diario: Valor promedio de los
caudales instantáneos de cada día.
• Q medio mensual: Valor promedio de los
30/31 caudales medios diarios(para c/mes)
• Q medio anual: Valor promedio de los 12
caudales medios mensuales(para cada año)
 ¡La universidad para todos!

SERIES HISTORICAS DE CAUDALES

• Módulo mensual: Valor promedio de los caudales

medios mensuales, para un periodo consecutivo de
años.
• Módulo Anual: Valor promedio de los caudales
medios anuales, para un periodo consecutivo de
años.
• Q máximo instantáneo: Valor máximo de caudal
registrado, que puede referirse a cada mes, o al
año correspondiente. Para su registro se necesitan
mediciones continuas(limnígrafos)
 ¡La universidad para todos!

SERIES HISTORICAS ANUALES

• Caudal máximo diario: Valor máximo de los

caudales medios diarios, que puede referirse a
cada mes, o al año correspondiente. Se puede
registrar con mediciones una por día( limnímetros).
• Caudales mínimos: Se refieren a los valores
mínimos de caudales, instantáneo o diario,
pudiendo referirse a valores mensuales o del año.
• A menudo estos caudales mínimos se refieren al
valor medio de un número consecutivo de dias.
 ¡La universidad para todos!

CAUDALES MAXIMOS

• En manejo de cuencas y en diseño de estructuras

afectadas por crecidas, es necesario el
conocimiento de los caudales máximos que
pudieran ocurrir con una cierta frecuencia.
• Este tema ha sido quizá uno de los más
investigados dentro de la hidrología.
• En la actualidad existe una infinidad de métodos de
estimación de caudales máximos.
• Entre los más comunes tenemos:
 ¡La universidad para todos!

CAUDALES MAXIMOS

• Curvas de frecuencia.
• Curvas regionales de frecuencia.
• Hidrogramas unitarios.
• Hidrograma unitario regionalizado.
• Métodos empíricos.
• Modelos de eventos.
• A excepción de las curvas de frecuencia, en donde
solo se necesita escoger la frecuencia del evento, en
los demás es necesario definir la frecuencia del
evento, la duración de la lluvia efectiva, el volumen
de la lluvia y condiciones de la cuenca.
¡La universidad para todos!

CURVAS I-D-F
 ¡La universidad para todos!

CURVAS DE FRECUENCIA
• Cuando tenemos datos de caudales máximos, se puede
confeccionar una curva de frecuencia de caudales.
• La estimación de la escorrentía para una frecuencia dada
se realiza directamente utilizando la cura de frecuencia.
• Para que una CDF se pueda considerar confiable, es
necesario tener registros de por lo menos 10 años.
• PROCEDIMIENTO:
• Recopilamos información, los valores se ordenan de
forma decreciente y se calcula el periodo de
retorno(tiempo de recurrencia) para c/u de los valores.
 ¡La universidad para todos!
METODOS EMPIRICOS
• Los más populares son:
• Método Racional e Hidrograma Triangular.
• M.H.TRIANGULAR
• Se basa en un hidrograma unitario de duración = al tiempo de
concentración(tc).
• Ecuación para estimar el pico del hidrograma:
Qp=0.75 Q/tp donde: Qp=pico del hidrog.unitario triang.
Q= volumen de escorrentía directa.
tp = tiempo al pico.
tp= (D/2) + tL
D= duración del evento. tL= tiempo de retardo

GRAFICO HIDROGRAMA TRIANGULAR

¡La universidad para todos!

HIDROGRAMA TRIANGULAR
 ¡La universidad para todos!

HIDROGRAMA TRIANGULAR
• Analíticamente podemos decir:
• qp= 1.91 Q A/ tc
• Donde:
• qp= caudal maximo en litros por segundo
• Q= escorrentía directa en milímetros.
• A = Área en hectáreas.
• tc= tiempo de concentración en horas.
• Example: calcule el caudal máximo para la
cuenca tambora, considerando que la cuenca
tiene un área de 100hectareas y un tiempo de
concentración de 15 minutos y una
escorrentía de 70.21 mm.
 ¡La universidad para todos!

HIDROGRAMA TRIANGULAR

• Con los datos tenemos:

tc= 15 minutos
A= 1000000metros cuadrados
Q= 70.21 mm
Reemplazando en formula:
qp= 1.91x 70.21x 100/ 0.25 = 53,640lps
= 53.64 m3/seg
 ¡La universidad para todos!

FORMULA RACIONAL

• Es una de las más antiguas y fáciles de utilizar.

• Se basa en que el pico de la crecida ocurre en
el tiempo de concentración y se expresa:
• qx= 2.78 Ci A
• Donde:
qx= es el pico de la escorrentía en lts/seg
C= es el coeficiente de escorrentía.
i= es la intensidad de lluvia en mm/h.
A= área de cuenca en hectáreas.
 ¡La universidad para todos!

Coeficientes de escorrentía para la Formula Racional

CH CH CH CH
Uso, cultivo,manejo A B C D
Cultivos con rotaciones
En hileras, manejo pobre .55 .65 .70 .75
En hileras manejo conservacionista .50 .55 .65 .70
Hileras estrechas, manejo pobre .35 .40 .45 .50
Hileras estrechas ,manejo conservacionista .20 .22 .25 .30
Pasto de corte .30 .35 .40 .45
Pasto permanente, poco pastoreo .10 .20 .25 .30
Bosque permanente, maduro, sin pasto .6 .13 .16 .20
Urbano residencial
30% de área impermeable .30 .40 .45 .50
70% de área impermeable .50 .60 .70 .80
 ¡La universidad para todos!

FORMULA RACIONAL
• Se desea calcular la crecida de 100 años para una cuenca
de 200hectareas con tiempo de concentración de 30
minutos, cobertura de 60% de pasto y 40% de cultivos con
manejo pobre y suelos clase C. La lluvia de 30 minutos
para 100 años es de 60 mm.
• qx= 2.78 Ci A
• i= 30 minutos, = 120 mm/hora
C= coeficiente de escorrentia para pastos es 0.25 y
para cultivos es 0.70
C= 0.25 * 0.60 + 0.7 * 0.4 = 0.43
Por lo tanto
qx= 2.78*0.43*120* 200= 28689.6 lps= 28.69 m3/seg.
 ¡La universidad para todos!
MODELOS HIDROLOGICOS
• Constituyen una herramienta de mucho valor para estimar
los picos de crecidas en cuencas grandes y complejas.
• En la actualidad existen muchos modelos de eventos con
diferentes grados de complejidad. Mencionamos:
• AGNPS( Agricultural Non Point Souce Polution Model).
• SWMM ( Storm Water Management Model).
• ANSWERS (Areal Nonpoint Source Watershed Enviroment
Response Simulation).
• HSPF
• SMADA
• Cualquiera q sea el modelo a utilizar, es conveniente
realizar algunas evaluaciones antes de utilizarlos
extensivamente.
¡La universidad para todos!

MODELO SWMM
¡La universidad para todos!

Calculo de tirante
¡La universidad para todos!

Calculo de tirante critico

¡La universidad para todos!

Tirante critico - datos

¡La universidad para todos!

Calculo de caudal
¡La universidad para todos!

Calculo vertederos
¡La universidad para todos!

Vertedero lateral
 ¡La universidad para todos!

CAUDAL
¿Qué es el caudal?

En dinámica de fluidos, caudal es la cantidad de fluido que pasa por el río en una
unidad de tiempo. Normalmente se identifica con el flujo volumétrico o volumen
que pasa por un área dada en la unidad de tiempo. Menos frecuentemente, se
identifica con el flujo másico o masa que pasa por un área dada en la unidad de
tiempo.

Principios de funcionamiento de los medidores

Es el fenómeno físico en que se basa el medidor, y es una característica de diseño.

Para los medidores de caudal volumétricos, los principales sistemas son presión
diferencial, área variable, velocidad, tensión inducida , desplazamiento positivo y
vórtice. Para los másicos se deben destacar el sistema térmico y el sistema basado
en la fuerza de Coriolis.

Aunque también podríamos decir que podemos clasificarlo de acuerdo a si es una

corriente libre , o una corriente en tubería.
 ¡La universidad para todos!

Presión diferencial

Se deduce de la aplicación del teorema de Bernouilli. Mediante la interposición

de un Diafragma , una Tobera, un tubo Venturi, un tubo Pitot o un tubo
Annubar, se puede relacionar el cambio de velocidad y presión que
experimenta el fluido con el caudal.

Diafragma: Consiste en una placa con un orificio que se interpone en la tubería.

Como resultado de esta obstrucción existe una pérdida de carga, que es la que
se mide por comparación con una sonda aguas arriba y otra aguas debajo de la
instalación.

Toberas: En este medidor al igual que en el diafragma, se dispone de una toma

de presión anterior y otra posterior, de manera que se puede medir la presión
diferencial. La tobera permite caudales muy superiores a los que permite el
diafragma (del orden de 60% superiores).

Venturi: La función básica de este medidor consiste en producir un

estrangulamiento en la sección transversal de la tubería, el cual modifica las
presiones, con la medición de este cambio es posible conocer el gasto que
circula por la sección, el estrangulamiento de esta es muy brusco, pero la
ampliación hasta la sección original es gradual.
 ¡La universidad para todos!
Pitot: Mide la velocidad del flujo en un punto del fluido, consta de un hueco alineado
con el flujo que se aproxima y está cerrado por uno de sus extremos con un tapón
redondo que tiene un pequeño orificio en la línea central del tubo. El fluido dentro del
tubo Pitot es estacionario, en tanto que el que se aproxima fluye alrededor de este.

Annubar: Es una mejora del tubo pitot, y se basa en medir la presión estática y la total.
Con la diferencia que se obtiene la velocidad del fluido, y conociendo la sección se
obtiene el caudal.

Área variable

Los medidores de caudal de área variable se deben instalar verticalmente. Su principio

de funcionamiento se basa en un flotador que cambia de posición dentro de un tubo de
área variable. El área del tubo es pequeña en la parte inferior y va aumentando hasta
alcanzar la mayor sección en la parte superior.
 ¡La universidad para todos!

Velocidad

Principalmente existen tres elementos para caudalímetros que basan su principio

de funcionamiento en la velocidad del fluido: Los vertederos (para canales
abiertos), las turbinas y las sondas ultrasónicas.

Los medidores de caudal tipo turbina se basan en un rotor que gira a una velocidad
proporcional al caudal del fluido que pasa.

Dentro del grupo de los medidores rotativos, destacan el cicloidal, el birrotor y

eloval.

Coriolis

Los medidores de caudal másico basados en este teorema son de dos tipos. El
primer tipo consta de un tubo en forma de , el cual se hace vibrar
perpendicularmente al sentido del desplazamiento del flujo.

El segundo tipo está formado por dos tubos paralelos; estos se hacen vibrar de
forma controlada a su frecuencia de resonancia.
 ¡La universidad para todos!

Térmico
Los medidores térmicos de caudal usan dos técnicas para la determinación del
caudal másico. La primera es la elevación de temperatura que experimenta el
fluido en su paso por un cuerpo caliente y la segunda es la pérdida de calor
experimentada por un cuerpo caliente inmerso en un fluido.

Sensor de caudal con ruedas de paleta: se utiliza cuando los datos sobre el caudal
deben trasmitirse como salida de impulsos. este sensor contiene un transductor
que trasmite una señal de 0-100Hz.

Sensor de caudal de turbina: La alta precisión es la característica principal de este

sensor. Mide con precisión el caudal de los líquidos transparentes sobre una
amplia gama de caudales.
 ¡La universidad para todos!

Medidor de caudal con fuelles de paleta: este tipo de disposición es ideal para
utilizarse en aplicaciones donde la suciedad y los contaminantes de granos
sólidos son una gran preocupación.

Medidor de caudal magnético: es utilizado en el análisis de líquidos difíciles y

fangos

Sensor de caudal térmico compacto: utiliza el principio calorimétrico para

monitorear en forma continua el caudal tanto de medios viscosos como de no
viscosos.
 ¡La universidad para todos!

Medidor de caudal de presión diferencial: estos medidores están

diseñados para aplicaciones en ambientes difíciles.

Medidor de caudal de masa electrónico: mide caudales de gas.

 ¡La universidad para todos!

2.3.2 Nivel
• Medidores de nivel:

Mide el estado de llenado de depósitos de:

a) líquidos
b) sólidos (polvo/granulados)
 ¡La universidad para todos!

Medidores de nivel de forma directa

• Los instrumentos de medición directa se dividen
en sonda, cinta, nivel de cristal e instrumentos d
e flotador
 ¡La universidad para todos!

Varilla o sonda:
• Consiste en una varilla o regla graduada, de la longitud
conveniente para introducirla dentro del depósito. La
determinación del nivel se efectúa por la lectura directa
de la longitud mojada por el líquido. En el momento de la
lectura el tanque debe estar abierto a presión
atmosférica. Se emplea en tanques de agua a presión
atmosférica.
¡La universidad para todos!
 ¡La universidad para todos!

Cinta y plomada:
Este sistema consta de una cinta graduada y un
plomo en la punta. Se emplea cuando es difícil que
la varilla tenga acceso al fondo del tanque.
También se usa midiendo la distancia desde la
superficie del líquido hasta la parte superior del
tanque, obteniendo el nivel por diferencia.
¡La universidad para todos!
 ¡La universidad para todos!

Nivel tubular

• Tubo de material transparente y

rígido conectado al depósito por
dos bridas con dos válvulas
manuales de corte.
• El liquido sube por el tubo hasta
igualar al nivel del depósito
• Limitaciones:
– No mucha presión
– No Tª alta
– No impactos
– No líquidos que manchan
interior tubo
• También de vidrio armado
– reflexión
– refracción
¡La universidad para todos!

Medidor de nivel tubular

Tubo de vidrio para

líquidos limpios
Modelo NDAM
BRUNO SCHILING
 ¡La universidad para todos!

MEDICIÓN POR PRESIÓN HIDROSTÁTICA

Manométrico: consiste en un manómetro

conectado directamente a la parte inferior del
tanque. El manómetro mide la presión debida a
la altura de líquido que existe entre el nivel del
tanque y el eje del instrumento. Sólo sirve para
fluidos limpios, ya que los líquidos sucios
pueden hacer perder la elasticidad del fuelle. La
medición está limitada a tanques abiertos y el
nivel viene influido por las variaciones de
densidad del líquido.
¡La universidad para todos!
 ¡La universidad para todos!

Burbujeo: mediante un regulador de caudal se hace pasar por un tubo

(sumergido en el depósito hasta el nivel mínimo), un pequeño caudal
de aire o gas inerte hasta producir una corriente continúan de
burbujas. La presión requerida para producir el flujo continuo de
burbujas es una medida de la columna de líquido. Este sistema es
muy ventajoso en aplicaciones con líquidos corrosivos o con
Materiales en suspensión, ya que el fluido no Penetra en el medidor ni
en la línea de conexión
¡La universidad para todos!
 ¡La universidad para todos!

Medidor de presión diferencial

• Tanque abierto:
medidor de P
P = γ·g·h

• Tanque cerrado:
P=Pliq-Pdeposito
 ¡La universidad para todos!

MEDIDOR DE NIVEL DE FLOTADOR:

Constituido por un flotador pendiente de un cable, un juego
de poleas y un contrapeso exterior.
MODELOS: de regleta (el contrapeso se mueve en sentido
contrario al flotador por una regleta calibrada),
magnéticos (el flotador lleva dentro un imán y se
desplaza moviendo una aguja indicadora).

6. Medidores de nivel.
 ¡La universidad para todos!

• MEDIDOR POR ULTRASONIDOS:

El tiempo entre la emisión de la onda y la recepción del
eco es proporcional al nivel.
Hay que evitar que existan obstáculos en el recorrido de
las ondas. Son sensibles al estado de la superficie del
líquido (espuma).
 ¡La universidad para todos!

MEDIDORES DE NIVEL EN SÓLIDOS

Problema: definir el nivel. No tiene por qué existir una superficie horizontal.
Se pueden usar algunos de los sensores que se usan para los líquidos y otros
específicamente diseñados para sólidos.
¡La universidad para todos!

Varilla Flexible.

La varilla flexible consiste en

una varilla de acero conectada
a un diafragma de latón donde
está contenido un interruptor.
Cuando los sólidos presionan,
aunque sólo sea ligeramente en
la varilla, el interruptor se cierra
y actúa sobre una alarma.
¡La universidad para todos!

Cono Suspendido.

El cono suspendido consiste en un

pequeño interruptor montado
dentro de una caja impenetrable al
polvo, con una cazoleta o pieza
pequeña de goma de la que está
suspendida una varilla que termina
en un cono. Cuando el nivel de
sólidos alcanza el cono, el
interruptor es excitado
 ¡La universidad para todos!

Detector de niveles continuos

el instrumento se caracteriza por

su sencillez puede emplearse en
control de nivel pero debe ser
muy robusto mecánicamente
para evitar un posible rotura
del conjunto dentro d el a tolva.
¡La universidad para todos!

Nivel de bascula
Una báscula es un instrumento para
medir y equilibrar fuerzas (pesos), y
comprende una serie de elementos
esenciales tales como un medio por
el cual se puede tomar y soportar la
carga, que por lo general es un
tanque, una plataforma, un gancho u
otro método conveniente para
contener la carga
 ¡La universidad para todos!

• MEDIDOR RADIOACTIVO:
Consta de una fuente
radioactiva que se instala en un
lado del depósito. Al otro lado
se coloca un medidor de
radiación.
Son buenos para medir fluidos
con alta temperatura, líquidos
muy corrosivos, etc. porque no
existe contacto.
Su aplicación se ve limitada por
las dificultades técnicas y
administrativas que conlleva el
manejo de fuentes radioactivas.
 ¡La universidad para todos!

• MEDIDOR CAPACITIVO:
Mide la variación de la capacitancia en un condensador cuando varía el medio
dieléctrico entre sus placas.
El dieléctrico es el líquido. Al variar el nivel del líquido varía proporcionalmente
la capacidad.
 ¡La universidad para todos!

2.3.4 TEMPERATURA
La temperatura es una magnitud referida a las
nociones comunes de caliente o frío.
El uso de instrumentos de medición es primordial
para el:
1. Control de sistemas
2. Regulación de ambientes de cultivación
3. Modos de producción
4. Preservación de materia

El siguiente diagrama es referido a los instrumentos

de medida de temperatura y sus alcances.
¡La universidad para todos!
 ¡La universidad para todos!

Campos de aplicación
usuales en el medio
Termómetros
sistema Rango ºc Instrumento que sirve para
medir la temperatura. El más
Termocupla -200..2800 usual se compone de un
bulbo de vidrio que se
S. De -195..760 continúa por un tubo capilar
dilatación y que contiene determinado
elemento el cual su
Termoresist_ -250..850
dilatación por efecto de la
encias temperatura se mide sobre
Termistores -195..450 una escala graduada.

Pirómetros -40..4000
de radiación
 ¡La universidad para todos!

TERMÓMETRO DE VIDRIO

• Funciona por la dilatación de un líquido alojado en un

bulbo , que se visualiza en un capilar cuyo pequeño
diámetro permite apreciar grandes variaciones de la
longitud del fluido dilatado para un determinado volumen.
• La expresión del volumen total del fluido encerrado es:
• V = Vo (1+ α Δt )
 ¡La universidad para todos!

ERRORES
1. Los que se generan por
la dilatación del tubo de
vidrio.

2. Los que se deben al

tiempo de inmersión del
bulbo.

3. Los que se deben a la

falta de uniformidad de la
superficie transversal del
capilar.

4. Los que se deben a la

profundidad de inmersión ,
 ¡La universidad para todos!

Termómetro de Gas a volumen

constante
• En este instrumento la
variable que mide la
temperatura es la presión
de un gas que se
mantiene a volumen
constante. Se ha escogido
este termómetro como
patrón porque los valores
de la temperatura que se
obtienen con él son
independientes del gas
utilizado.
 ¡La universidad para todos!

TERMÓMETRO
BIMETÁLICOS

• Se basa en la diferencia de dilatación de los metales tales

como: AluminioBronce, Cobre , Laton , Níquel , Níquel
Cromo , Monel , Acero , Aleación Hierro – Niquel(36%)
llamada Invar , Porcelana , Cuarzo. El aluminio tiene el
mayor coeficiente de dilatación de los mencionados.
• Se obtienen exactitudes del orden del 1% de la medición.
 ¡La universidad para todos!

TERMOMETROS DE RESISTENCIA
• Los termómetros de resistencia o termómetros a resistencia son
transductores de temperatura, los cuales se basan en la
dependencia de la resistencia eléctrica de un material con la
temperatura, es decir, son capaces de transformar una variación
de temperatura en una variación de resistencia eléctrica.

• DETECTORES DE TEMPERATURA RESISTIVOS (RTD)

• Los detectores de temperatura basados en la variación de una

resistencia eléctrica se suelen designar con sus siglas inglesas
RTD (Resistance Temperature Detector).Dado que el material
empleado con mayor frecuencia para esta finalidad es el platino, se
habla a veces de PRT (Platinum Resistance Thermometer).
• Un termómetro de resistencia es un instrumento utilizado para
medir las temperaturas aprovechando la dependencia de la
resistencia eléctrica de métales, aleaciones y semiconductores
(termistores) con la temperatura; tal es así que se puede utilizar
esta propiedad para establecer el carácter del material como
conductor, aislante o semiconductor.
¡La universidad para todos!
 ¡La universidad para todos!

Tubo Pitot

• Mide la velocidad en un punto.

• Consiste en un tubo de
pequeño diámetro que se
opone al flujo. Midiendo la
presión total del punto. Si
medimos la presión estática
con otro tubo, podemos
calcular la velocidad como
función de la diferencia de
presiones.
• Miden un diferencial depresión
entre la presión dinámica
menos la presión estática.
 ¡La universidad para todos!

Tubo Pitot

• Sus ventajas son la escasa caída de

presión y bajo precio, siendo por ello una
buena elección para tuberías de gran
diámetro y para gases limpios.
• El tubo Annubar es una variante del tubo de
Pitot que dispone de varias tomas, a lo
largo de la sección transversal, con lo que
se mide la presión total en varios puntos,
obteniendo la media de estos valores y
evitando el error que produce el tubo de
Pitot.
 ¡La universidad para todos!

CONCLUSIONES Y/O ACTIVIDADES DE

INVESTIGACIÓN SUGERIDAS
• Estimados alumnos(as) al concluir esta sétima
semana de clases, correspondiente a la IVUnidad
Didáctica, favor de revisar bien toda la información
proporcionada, la misma que la encontramos en
los enlaces bibliográficos, webb y blogs que se les
proporcionó.
• Es recomendable que constantemente, lea revistas
y libros sobre esta sétima semana.
• Como su tutor lo apoyaré cada vez que solicite.
¡La universidad para todos!

GRACIAS
