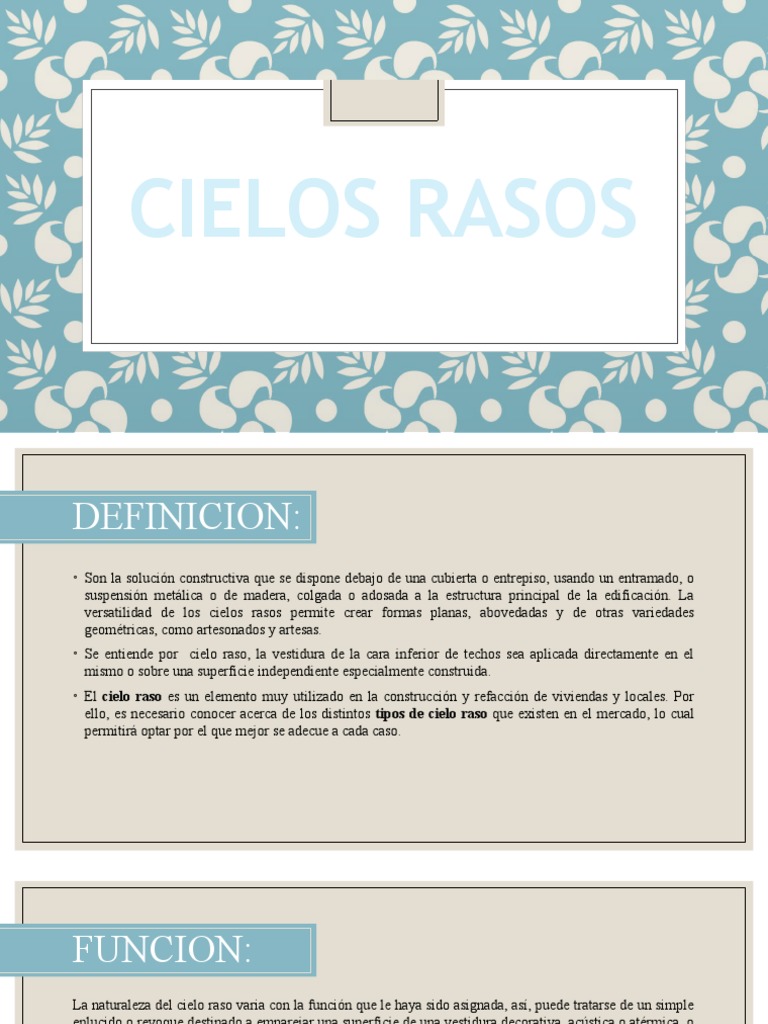

CIELOS RASOS

DEFINICION:
◦ Son la solución constructiva que se dispone debajo de una cubierta o entrepiso, usando un entramado, o
suspensión metálica o de madera, colgada o adosada a la estructura principal de la edificación. La
versatilidad de los cielos rasos permite crear formas planas, abovedadas y de otras variedades
geométricas, como artesonados y artesas.
◦ Se entiende por cielo raso, la vestidura de la cara inferior de techos sea aplicada directamente en el
mismo o sobre una superficie independiente especialmente construida.
◦ El cielo raso es un elemento muy utilizado en la construcción y refacción de viviendas y locales. Por
ello, es necesario conocer acerca de los distintos tipos de cielo raso que existen en el mercado, lo cual
permitirá optar por el que mejor se adecue a cada caso.
FUNCION:
La naturaleza del cielo raso varia con la función que le haya sido asignada, así, puede tratarse de un simple
enlucido o revoque destinado a emparejar una superficie de una vestidura decorativa, acústica o atérmica, o
bien de una estructura destinada a servir como elemento de difusión luminosa o para disimular
conducciones que se colocan por encima del cielo raso, en el caso de instalaciones sanitarias, acústicas, etc.
Su función es
◦ Decorativa,
◦ De recubrimiento y
◦ Aislamiento
CARACTERISTICAS
ESTRUCTURALES:
◦ Los cielos rasos son construcciones no estructurales, no están capacitados para trasmitir esfuerzos o
cargas más allá de su propio peso, de los materiales de acabado, aislamientos, algunos tipos de
luminarias y equipos livianos de sonido. Los cielos rasos afectados por cargas o movimientos de otros
elementos de la construcción deben prever juntas de dilatación y control para evitar fisuras al absorber
estos esfuerzos.
TIPO DE MORTERO HA UTILIZAR:
◦ Diversos morteros son empleados en los revoques o enlucidos de cielo rasos. El mas empleado es el de
cemento y arena en proporción de 1:4, en algunos casos se utiliza cal hidratada normalizada, en
proporción 1:2:8 (cemento cal y arena), y, en muy pocos casos también se usa yeso para cielos rasos
interiores.
◦ El revoque se ejecuta en dos capas: una primera de forjado de textura rústica; sobre esta capa se aplica el
acabado, pero en el intermedio de estas dos etapas, se construyen puntos de referencia sobre los cuales se
apoyan las reglas que emparejan la mezcla. La ejecución debe hacerse en paños completos para evitar
corte o empalmes; estas exigencias demanda organizar el trabajo por cuadrillas.
COMPONENTES :
◦ Los componentes de un cielo raso son:
1. Los bastidores o entramados,
2. Las placas enteras o en secciones moduladas,
3. Elementos de fijación o anclaje,
4. cuelgas, cintas y masillas para el tratamiento
de juntas y superficies.
◦ Otros componentes adicionales y opcionales son: Mantos,
colchonetas, placas, paneles, láminas y películas para
aislamientos térmicos, acústicos, de vapor y corta fuego.
COMPONENTES :
1. ENTRAMADOS (BASTIDORES): Son las estructuras que cumplen la función de sostener y mantener las placas
estables y en un solo plano. Los más utilizados son los de metal o los de madera. Los perfiles metálicos transfieren a
los cielos rasos su resistencia, durabilidad y apariencia, los hay fabricados industrialmente en acero laminado y
aluminio extruido con acabados en diferentes colores; para ambos existen perfiles en forma de T invertida y de L o
ángulo.
2. PLACAS: Son de 4, 6 y 8 milímetros, son las apropiadas para la construcción de cielos rasos gracias a su estabilidad
dimensional, bajo peso, planeidad y capacidad de aceptar diferentes tipos de acabado, que son las condiciones
inherentes de un material de cielo raso. Por ser una placa cementosa, inerte, compacta e inmune a hongos, algas y otros
elementos, su uso es ideal en aplicaciones residenciales, comerciales, hospitalarias y educativas.
3. CUELGAS, ANCLAJES Y FIJACIONES: Diversos elementos facilitan la suspensión de los entramados de cielo
raso, con la función de anclarlos y darles nivelación. Las cuelgas diagonales o tensor inclinado son adecuadas para
lograr una correcta estabilidad del bastidor y del cielo raso porque evitan desplazamientos horizontales. Las varillas de
tensión, por su parte, controlan los movimientos verticales ocasionados en los cambios de presión y vibraciones
bruscas.
TIPOS DE CIELOS RASOS:

SUSPENDIDOS
APLICADOS
DESMONTABLES
TIPOS DE CIELOS RASOS:
SUSPENDIDOS: Son cielos que se cuelgan con alambre galvanizado calibre 14. Sus juntas pueden ser
tratadas con productos que las oculten (invisibles) o con sellantes flexibles que evidencien el formato de las
placas (a la vista). Pueden ser soportados por estructura metálica (atornillados), utilizando placas de 8mm
de espesor o más, o sobre estructura de madera (clavados) utilizando placas hasta de 6mm de espesor
(placas más gruesas no son fácilmente clavables).
TIPOS DE CIELOS RASOS:
APLICADOS: Este tipo de aplicación permite revestir losas de concreto o cielos rasos existentes, que por
su aspecto o por razones econômicas no permite ser desmontados o reparados.El nivel del cielo
prácticamente no disminuye, variando únicamente con la altura de los perfiles de soporte y el espesor de la
placa. Sus juntas pueden ser invisibles o a la vista. El espesor mínimo de placas recomendado es el de
8mm.
TIPOS DE CIELOS RASOS:
DESMONTABLES: Son cielos elaborados con placas de pequeños formatos, 1214mm x 605mm, 605mm
x 605mm que van soportados por una estructura que se ubica bajo la superficie de las placas. La estructura
de soporte puede ser de aluminio o metálica de auto-ensamble. Este tipo de aplicación se suspende
generalmente de la cubierta o de la losa de entrepiso mediante alambres galvanizados calibre 14. El espesor
mínimo recomendado de la placa es el de 4mm.
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
Una amplia variedad de modelos y colores posibilitan innumerables lecturas para promover una
solución estética única en ambientes residenciales y comerciales. Livianos y resistentes. Se
adecuan a cualquier proyecto, ya que pueden ser suministrados en listones de cualquier longitud,
a medida de su necesidad, proporcionando más economía, evitando desperdicio y disminuyendo
el trabajo en la instalación
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
CIELOS RASOS EN PVC:

Revestimiento Liviano Frisado. Revestimiento Liviano.

Revestimiento Doble.
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
CIELOS RASOS EN PVC:

Revestimiento Clásico Liso y Frisado.

Revestimientos en Colores.

Revestimiento Imitación Madera.

 REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:

Revestimiento Imitación Madera.

REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
REVESTIMIENTOS PARA
CIELOS RASOS EN PVC:
PERFILES:
Los perfiles de acabados
contribuyen a la estética y Acabado en “U”. Acabado Moldura.
decoración del ambiente.

Fabricados en los mismos colores

disponibles para los revestimientos,
pueden ser utilizados en cualquier
línea de revestimiento y son inmunes
a manchas de humedad y de moho Empalme en “H” Angulo en “L”
CONSIDERACIONES GENERALES PARA
INSTALACION DE CIELOS RASOS:
o Verifique que los elementos de los cuales se soportará el cielo raso estén en capacidad de hacerlo.
Recuerde que si éstos se deforman, transmitirán su deformación al cielo raso.
o Defina cuidadosamente los pasos y procedimientos de armado de la estructura.
o Planee las juntas que dejará para permitir las dilataciones del cielo raso así como su cantidad y forma de
hacerlo.
o Dilate en todo el perímetro del cielo raso aproximadamente 1 cm.
o Revise que las placas que utilizará para el cielo raso sean las que se encuentran en la parte superior del
arrume, de manera que éstas no hayan sufrido deformaciones.
o En lo posible, planee la estructura de manera que al instalar las placas, su lado más largo quede paralelo a
las ventanas y elementos que puedan proveer una iluminación rasante.
CONSIDERACIONES GENERALES PARA
INSTALACION DE CIELOS RASOS:
o Defina el nivel de acabado que va a dar al cielo raso en consecuencia con el tipo de iluminación que
existe y que va a brindar al recinto.
o Los espaciamientos y las características de la perfilería de soporte de los cielos rasos deben estar
diseñados para soportar su peso propio, el de las placas que soportan y el de un aislamiento térmico o
acústico que no supere los 6.5 kg/m². Las cargas adicionales generadas por lámparas, rejillas, equipos de
ventilación y en general otros elementos distintos a los propios del sistema, deberán ser soportados
independientemente desde la estructura principal.
◦ Asegúrese de que los detalles constructivos que garantizan una correcta aplicación sean claros y que
hayan sido entendidos por los instaladores.
◦ Recuerde que las cuelgas son uno de los principales elementos.
INSTALACION DE CIELOS RASOS:
TIPOS DE ESTRUCTURA PARA CIELOS RASOS CON BALDOSA:
INSTALACION DE CIELOS RASOS:
VISTA SUPERIOR PARA CIELO RASO SUSPENDIDO CON
BALDOSAS:
Para la colocación de las baldosas en cielos rasos suspendidos, se utilizan perfiles de suspensión, cuyo sistema de auto-
ensamblaje garantiza una buena estabilidad y excelente apariencia del cielo raso.
INSTALACION DE CIELOS RASOS:
NIVELACION Y TRAZADO:
Se marca sobre el muro o tabique la altura deseada, transporte esta medida con alguna herramienta de nivelación a todo
el perímetro, trazando una línea continúa con cordel.
INSTALACION DE CIELOS RASOS:
COLOCACIÓN DE PERFILES PERIMETRALES:
Coloque los perfiles perimetrales L sobre el muro o tabique fijándolos cada 30cm con el elemento adecuado según el
material del paramento (clavos de 1 ½ , clavos de acero, clavos estriados o remaches, etc) de manera que el borde
inferior del perfil coincida con la línea guía.
INSTALACION DE CIELOS RASOS:
MODULACION
DE LA ESTRUCTURA:
Adapte la modulación de la estructura a las medidas del
reciento, las placas recortadas deberán quedar en el
perímetro y preferentemente en forma simétrica.

La separación entre principales y secundarios estará dada

en función de la disposición elegida para el cielo.

Marque sobre los perfiles perimetrales la ubicación de

los principales y secundarios, instale dos cordeles a
escuadra que sirvan de referencia para el armado de la
estructura.
INSTALACION DE CIELOS RASOS:
COLOCACION DE ELEMENTOS DE SUSPENSIÓN:
Las fijaciones a utilizar en losas serán tarugos auto-expansores Nº 6 como mínimo. Cuelgue las varillas con nivelador
(recomendables ya que simplifican el nivelado final), alambre galvanizado Nº 14, del largo acorde al nivel elegido, con
una separación de 0.9 m.
INSTALACION DE CIELOS RASOS:
COLOCACION DE
PERFILES PRINCIPALES:
Corte a escuadra el extremo de los perfiles
principales de manera que las perforaciones
para conectar perfiles secundarios coincidan
con la modulación prevista. Ubique los
perfiles principales colgándolos en los
elementos de suspensión. De ser necesario unir
perfiles principales, estos vienen diseñados
con conectores de gancho integral, para su
empalme sin elementos adicionales.
INSTALACION DE CIELOS RASOS:

COLOCACION DE
PERFILES
SECUNDARIOS:
Instale los perfiles secundarios insertando ,los
cabezales diseñados para este fin en las
ranuras correspondientes del perfil principal.
Verifique y corrija el nivel de alineación de los
perfiles secundarios.
INSTALACION DE CIELOS RASOS:
EMPLACADO:
Utilizando guantes o manos limpias incline
cuidadosamente las placas, hágalas pasar a través de
las aberturas y luego déjelas descender, hasta que se
apoyen en todo su perímetro sobre la estructura.
Coloque primero las placas enteras y luego las
recortadas perimetrales.
Para cortar las placas utilice cuchilla y escuadra
metálica, corte con la cuchilla por la cara-vista hasta
la mitad del espesor. Luego quiébrela haciendo
presión en ambos lados del corte, obtendrá un buen
acabado, en caso de requerir cortes irregulares utilice
la sierra.
Para perforaciones de instalación de artefactos utilice
lo siguiente: caladora, hoja de sierra, escofina de
perforado, cuchilla o sierra de copa.
INSTALACION DE CIELOS RASOS:
CIELOS RASOS
DE YESO CARTON:
Es un sistema creado para construir cielos falsos
perfectos. Con sólo tres perfiles galvanizados
livianos, Portante 40R, Perfil AT y Conector TI,
puede tener una solución fácil de ejecutar, limpia,
rápida, totalmente incombustible y económica,
manteniéndose indeformable en el tiempo. Perfil “AT”

◦ Calidad Normal: ASTM A653.

◦ Recubrimiento: Galvanizado Mínimo G60
equivalente a 180 gr/m2 de zinc
◦ Revestimiento a usar: Panel yeso cartón.

Conector “TI”
Portante “40R”
FALSO CIELO RASO:
La construcción de un falso cielo raso es una opción económica para decorar o remodelar una habitación,
despacho o local. Además de ser altamente decorativo y práctico por sus características aislantes de calor y
ruido es una alternativa interesante para disimular un techo muy alto, una estructura poco atractiva,
sistemas de tuberías, etc.
Con un poco de creatividad se puede complementar con un interesante diseño de iluminación que abarca
desde la utilización de los plafones y lámparas tradicionales hasta la posibilidad de colocar luces
empotradas dentro del mismo techo, siendo esta última una opción muy empleada en la decoración de
tiendas, locales comerciales, restaurantes, hoteles, que representan una manera eficiente de iluminar al
tiempo que embellecen la arquitectura del lugar.
FALSO CIELOS RASOS DE
ESCAYOLA:
Este es un trabajo de albañilería que es mejor dejar en manos de un escayolista cuando se aplica a estancias
como el cuarto de baño o la cocina. No obstante, se trata de una tarea que, realizada con paciencia y con los
materiales adecuados, puede resultar sencilla.

FORMAS DE UTILIZACION:
• EN PASTA: La escayola se presenta en estado pulverulento, envasada en sacos de unos 20 kg. Amasada
con agua se usa en enlucidos donde se requiere un acabado muy fino (acabados sobre guarnecidos de
yesos bastos). Mezclada con aditivos se utiliza para estucados.
• CONFORMADO: La escayola se moldea en fábrica o taller con formas diversas, para la confección de
elementos decorativos: columnas, bustos, molduras, e incluso muebles.
• EN PLANCHAS: La escayola se mezcla con micro-fibra de vidrio para formar placas con aceptable
resistencia. Se utilizan para la elaboración de falsos techos o paneles para divisiones de espacios interiores.
Mezclada con perlita se aligera y le da propiedades especiales para su uso como aislante, protección contra
el fuego, etc. Las placas de escayola están realizadas con yeso cristalizado y calcinado.
FALSO CIELOS RASOS DE
DRYWALL:
¿QUÉ ES EL DRYWALL?
El Sistema de Construcción en Seco (Drywall), es una tecnología ya utilizada en todo el mundo para la construcción de
tabiques, cielo rasos y cerramientos, en todo tipo de proyectos de arquitectura comercial, hotelera, educacional,
recreacional, industrial y de vivienda, tanto unifamiliar como multifamiliar.

VENTAJAS:
Las principales ventajas que ofrece el Sistema de Construcción en Seco Drywall, son su rapidez de ejecución, gran
versatilidad, menor peso sobre estructuras existentes, limpieza y un menor costo que los sistemas tradicionales,
ofreciendo además mejores niveles de confort y facilidad a la hora de realizar reparaciones o modificaciones tanto en
tabiques como en techos falsos.
FALSO CIELOS RASOS DE
DRYWALL:
PROCESO CONSTRUCTIVO
DEL SISTEMA DRYWALL
PARA CIELO RASO:
Materiales
o Perfiles de metal
o Molduras de poli-estireno expandido CANAL PARAL
o Tableros de láminas de yeso de 3/8 (1,22
x 2,44)
o Esquineros
o Clavos
o Masilla
o Cola de pegar
o Tornillos de cabeza avellanada REBORDE
FALSO CIELOS RASOS DE
DRYWALL:
PROCESO CONSTRUCTIVO
DEL SISTEMA DRYWALL PARA
CIELO RASO:
Materiales
o Puntillas de acero
o Tornillos para Drywall RIEL
o Mastique
o Cinta Teipe
o Tapas de tabique de PVC
o Rieles 1 5/8
o Parales
o Omegas
o Rebordes plásticos ESQUINERO
FALSO CIELOS RASOS DE
DRYWALL:
PROCESO CONSTRUCTIVO
DEL SISTEMA DRYWALL
PARA CIELO RASO:
Herramientas:
◦ Taladro
◦ Destornillador eléctrico
◦ Extensión eléctrica
◦ Cuchilla o exacto
◦ Tijera de latonero
◦ Metro
◦ Escuadra
◦ Pistola de clavos
◦ Espátulas
FALSO CIELOS RASOS DE
DRYWALL:
PROCESO CONSTRUCTIVO
DEL SISTEMA DRYWALL
PARA CIELO RASO:
Herramientas:
◦ Nivel
◦ Llana
◦ Tapabocas
◦ Guantes
◦ Botas de seguridad
◦ Casco
◦ Anteojos protectores
◦ Escalera
◦ Alicate de presión
◦ Martillo
FALSO CIELOS RASOS DE
DRYWALL:
PASOS A SEGUIR PROCESO:
1. Marque con lápiz en la pared la altura a la que va a colocar el techo. Trace una línea perimetral en la
habitación valiéndose de un nivel para asegurarse que la superficie del techo va a quedar completamente
horizontal.
FALSO CIELOS RASOS DE
DRYWALL:
PASOS A SEGUIR PROCESO:
2. A continuación fije los rieles con clavos galvanizados, siguiendo la línea trazada.
FALSO CIELOS RASOS DE
DRYWALL:
PASOS A SEGUIR PROCESO:
3. Proceda a colocar los parales verticales que van a sostener la estructura de metal para el cielo raso del
techo actual. Clave un extremo al techo. Compruebe con el nivel que el paral desciende de manera
vertical.
FALSO CIELOS RASOS DE
DRYWALL:
PASOS A SEGUIR PROCESO:
4. Coloque los parales horizontales y los omegas que generarán la cuadrícula metálica estructural del
cielo raso, atornillándolos de los rieles perimetrales y los parales verticales que sostendrán la estructura
de manera solidaria con el techo.
FALSO CIELOS RASOS DE
DRYWALL:
PASOS A SEGUIR PROCESO:
5. Una vez finalizada la estructura metálica portante instale las láminas de yeso, fijándolas con tornillos
de cabeza avellanada espaciados a una distancia aproximada de 20 cm., procure que los tornillos se
introduzcan completamente dentro de la lámina.
FALSO CIELOS RASOS DE
DRYWALL:
CONSEJOS UTILES:
 Antes de proceder a instalar el cielo raso compruebe que no existen goteras o filtraciones en el techo.
 Coloque toda la instalación eléctrica dentro de la tubería especial para el efecto. Evite colocar los
cables desnudos ya que las puntas de los tornillos y algunas superficies filosas de la estructura
metálica podrían afectar la cubierta de los cables y originar un corto circuito.
 Si va a instalar lámparas en el cielo raso, asegúrese de fijarlas firmemente a la estructura metálica y no
a la lámina de yeso. Es aconsejable que al desarrollar el proyecto contemple la distribución de las
luminarias y añada otras secciones estructurales de metal para fijar y soportar cualquier elemento
adicional.
 Para colocar lámparas empotradas en el cielo raso, sólo tiene que cortar la forma necesaria con la
ayuda de una cuchilla o sierra eléctrica.
NORMAS DE CONSULTA:
◦ ASTM C-635 en cuanto a calidad y estándares estructurales de los entramados.
◦ ASTM C-636 con lo relacionado a su instalación para garantizar su estabilidad. (NFPA 251,
ANSI/UL 263 e ICONTEC).
GRACIAS
