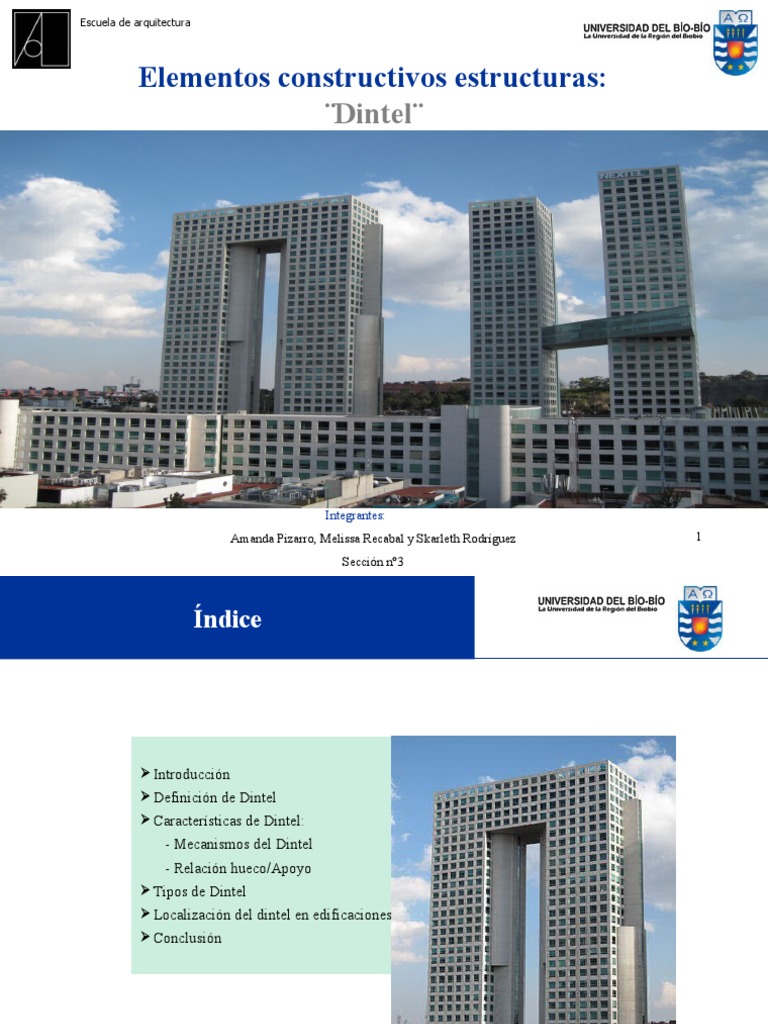

Escuela de arquitectura

Elementos constructivos estructuras:

¨Dintel¨

Integrantes:
Amanda Pizarro, Melissa Recabal y Skarleth Rodríguez 1
Sección n°3
 Índice

 Introducción
 Definición de Dintel
 Características de Dintel:
- Mecanismos del Dintel
- Relación hueco/Apoyo
 Tipos de Dintel
 Localización del dintel en edificaciones
 Conclusión

2
 Introducción

Dentro de la Historia de la Arquitectura del Mundo

Antiguo, existen edificación donde toman gran
importancia a la estructura de ellas, en especial en la
utilización de elementos estructuras, como es el arquitrabes
(dinteles) se encontró en edificaciones, llamadas
construcciones adinteladas, de Egipto y Grecia, en la
formación de una entrada o umbral, donde guarda una
relación con el mecanismo viga (masa activa) con las
solicitación de flexión, si lo comparamos con las
edificaciones actuales se puede apreciar su utilización en
puertas, ventanas y pórtico y que ya se detalla y se deja ver
en su estructura de edificación.

3
 Definición de Dintel

“Etimológicamente el dintel viene de la deformación

de lintel, que viene del latín limitellus derivación de
limen y de limes limitis. En latín limen corresponde a
puerta, entrada y limes a un sendero entre dos campos,
limite, muralla”.
Elemento de trayectoria recta, que soporta y transmite
las cargas superiores al espacio del hueco, a los
apoyos extremos, solicitado a flexión.

Estructura adintelada

Actuación de cargas y fuerzas

4
 Características del Dintel:
Mecanismo del Dintel
Un hueco se practica en un
muro, corrientemente, mediante
planos perpendiculares y
paralelos a las cargas,
adoptando forma rectangular.
La forma más sencilla es la
sustitución de la parte superior
por un componente recto, es
decir ,por un dintel, exige que
sea de un material flexo-
resistente.
Colocar zapatas o ménsulas,
escalonadas o talladas en
número de una o varias como
sustitución de las jambas
inclinadas, es una solución
habitual
La reducción de la luz del
hueco (distancia entre apoyo)
es lo más inmediato y segura
forma para resolver el
problema. Inclinar las jambas
(Elementos verticales que
delimitan un hueco),
abriéndolas por su parte
inferior, es una solución
egipcia.
El aumento de el número de
zapatas no es estético (hueco
apuntado).
5
 Características del Dintel:
Mecanismo del Dintel
Soluciones inteligentes,
mecánicamente, es la de
descargar el dintel; bien sea
por dos jabalcones,
reduciendo un tímpano o
frontón o utilizar un arco de
descarga.
El dintel peraltado mejora
mecánicamente la inercia de
este elemento, pero exige
una resistencia a tracción
adecuada en su fibra
inferior.
Son soluciones
esquemáticas de la
antigüedad griega y
romana.
La colocación de un
refuerzo a tracción en la
parte inferior lo
proporciona el
comúnmente utilizado:
dintel reforzado. A veces
es realizado con varias
hojas de dinteles o
dinteles múltiples.
6
 Características del Dintel:
Mecanismo del Dintel

Como final del desarrollo mecánico del dintel nos aparecerán el falso dintel o arco adintelado. Mecánicamente es un
arco de directriz recta; definición que resulta incongruente ya que el arco posee por definición una trayectoria curva.
Se presenta el trazado correspondientes al adovelado o piezas en forma de cuña, en número impar, siendo la central la
clave (1), sus adyacentes (2 y3) son las contraclaves. Las extremas (6 y 7) son los salmeres o almohadones y sus
adyacentes (4 y 5) contra salmeres o contra almohadones.

También se denominan arcos a nivel, arcos a regla o degenerantes

Cada dovela tiene su cara

Al ser su ángulo
de intradós y de extradós
α de gran
(inferior y superior) del
amplitud se
dintel, su frente
aumenta los
corresponde al paramento,
riesgos de
y sus caras de juntas las
dislocamiento
contiguas a la dovelas.
por giros en los
centros 1,2,3 y 4.

El usar ménsulas empotradas (estribos) conduce al rebajar el arco al

falso dintel o arco adintelado, que no requieren refuerzos a tracción al
no existir esfuerzos a flexión, al producirse empujes.

7
 Características del Dintel:
Relación hueco / Apoyo
Relación Hueco/Apoyo, como hemos comentado, los dinteles se
encargan de trasladar los esfuerzos que existen sobre el hueco a los
laterales, pero el punto de apoyo debe ser capaz de resistir la presión que
recibe.
Además vale agregar que cuanto mayor sea la anchura, mas débil será el
dintel y más posibilidades tiene de hundirse. En cambio, la altura a la
que este el dintel respecto al ancho no interviene en su estabilidad sino
que influye, únicamente, el peso de los materiales que se le pongan
En relación al apoyo, deberá evitarse que sea un apoyo directo sobre el
encima.
ladrillo, pues el contacto directo entre dos materiales tan rígidos, a la vez
frágil uno de ellos, favorecerá la rotura a la menor deformación que se
produzca (que de hecho se producirá sin duda).

 La resistencia suficiente para resistir la carga que reciben.  Si no fuera así se romperían con el peso.

 También tiene que tener una inercia suficiente para no deformar en exceso, pues la deformación del dintel puede afectar a las
carpinterías, provocando fallos en el cierre de ventanas, fisuras horizontales sobre la parte central o bien romper la parte
interior de la esquina superior de la jamba por la flexión, ya que se concentran fuerzas en la esquina de la pieza cerámica, que
rompe por su mayor fragilidad.

Las cargas verticales sobre el Dintel son

transmitidas por los paños laterales generándose
esfuerzos diferenciales que pueden originar
grietas

8
 Tipos de Dintel

Viguetas Pretensadas de Hormigón:

Es habitual encontrarlas por la facilidad de colocación y su precio

Para su utilización hay que tener en cuenta que al deformar y descender
su parte central, los laterales empujan a la fábrica hacia el exterior,
provocando tensiones si no se ha tenido en cuenta un pequeño espacio
para permitir la deformación.
Además, esa deformación no es seguida de manera adecuada por los
materiales sobre el dintel ni por los revestimientos, por lo que se
producen grietas en la parte central del hueco, en la interfase entre la
vigueta y el ladrillo superior.

Tampoco favorece mucho la

utilización de este material el hecho de
que tenga una sección irregular, ya que
esto hace que el espesor del
revestimiento exterior no sea el mismo
y se puedan producir también grietas
en las zonas de cambio de espesor.

9
 Tipos de Dintel

Dintel de Perfil Metálico

Se trata de dinteles ejecutados con perfiles metálicos sobre los que apoyan las piezas de fábrica (los materiales anexos)

Una de las ventajas es que podemos ejecutar huecos del tamaño

que necesitemos, pues en realidad no transmite las cargas a las
jambas
( ladrillo o madera que, dispuesta verticalmente, sostiene un arco o d
intel de una puerta o ventana), sino que las transmite al propio
forjado
Armazón de madera o metal que sirve para hacer una pared, un tabiq
ue o un suelo, una vez rellenado o cubierto de cemento,
hormigón u otro material., pues el dintel se encuentra colgado del
mismo.
Otra ventaja es que puede quedar prácticamente oculto, siempre y
cuando este dejarlo ligeramente separado respecto a la fábrica.
Entre las condiciones que hay que tener en
cuenta para su correcta ejecución podríamos
comentar que hay que asegurar que el metal se
encuentre perfectamente protegido frente a la
oxidación, por lo que deberá llevar imprimación
antioxidante y además repasar los puntos en los que
la haya podido perder durante la ejecución debido a
soldaduras, golpes, etc…

10
 Tipos de Dintel

Dinteles prefabricados

La gran ventaja que tienen es que están dimensionados para un

determinado hueco y una determinada carga y sus condiciones
de colocación están totalmente definidas por el fabricante.

Pueden estar fabricados de hormigón, cerámica o materiales

polímeros y suelen llegar a obra ya con elementos de anclaje a
forjados, goterón, apoyos y todos los elementos necesarios para
su montaje.

11
 Tipos de Dintel

Dinteles In Situ

Los dinteles in situ, son los ejecutados en la propia obra aprovechando los propios materiales de que está compuesta la
fábrica.
Lo más habitual es cortar piezas cerámicas de manera que se colocan en la parte superior del hueco, se coloca un ligero
  armado y se hormigonan formando un cargadero que soporta la carga y la transmite a las jambas.  De esta manera no se
aprecian cambios de material en fachada.

Hay que tener muy en cuenta el ancho del hueco, pues de dicha
dimensión depende el armado que se coloque y la inercia que
necesitemos para evitar que se deforme.
Cuando los huecos son pequeños no hay ningún problema, se
pueden colocar los ladrillos a testa (lado corto en vertical), pues
no es necesario aumentas la inercia.  Al estar el ladrillo apoyado
en su lado largo, la altura es menor y por lo tanto el cargadero
que se forma tiene menor inercia.

En caso de tener huecos mayores habría que colocar los ladrillos

a sardinel, apoyados en el lado corto y por lo tanto el cargadero
queda con mayor altura, mayor inercia y por lo tanto menor
deformación.

12
 Tipos de Dintel

Dinteles de madera

Es el tipo de dintel más tradicional, utilizado

habitualmente en edificaciones rústicas,
normalmente en poblaciones con climas fríos,
pues una de sus principales cualidades es la de no
transmitir el frío exterior hasta el interior del
edificio.

Hay que tener la precaución de tratar la madera

para garantizar su durabilidad y evitar que le
afecten los agentes atmosféricos, pero con los
debidos cuidados tendrán una durabilidad muy
elevada como se puede comprobar en muchas
construcciones de hace años, en las cuales siguen
intactos los dinteles.

13
Localización del Dintel en edificaciones:

Dintel en edificaciones
de grecia

Dintel superpuesto en un
Dintel en arco
piedras

14
Localización del Dintel en edificaciones:

Dintel en la estructura
de una edificación

Dintel en las puertas

Dintel arqueado

15
Localización del Dintel en edificaciones:

Construcción del dintel en ventanas Instalación del dintel en una

edificación

16
Localización del Dintel en edificaciones:

Dintel visto en Dintel en una entrada

ventanales internamente de pasillo

Dintel en una Puerta rustica con un

entrada de dintel grueso
pasillo

17
 Conclusión

No cabe duda que la estructura de una edificación es importante

para realizar los pasos siguientes en una construcción, y dentro
de ella hay elementos importantes como es el caso del Dintel
que es nuestro elemento que nos permite la entradas a espacio y
entrada de luz, que soportar las cargas superiores al espacio del
hueco ya sea una puerta o ventana y las dispersa para que no
recaigan todas en la parte superior del hueco.
El elegir el adecuado tipo de dintel, el tamaño del hueco y las
cargas que el soporta son claves a la hora de implementarlos en
una estructura, la buena determinación, elaboración y
instalación del Dintel evita una posible colisión del hueco
(puerta o ventana), fisuras y roturas.

18
