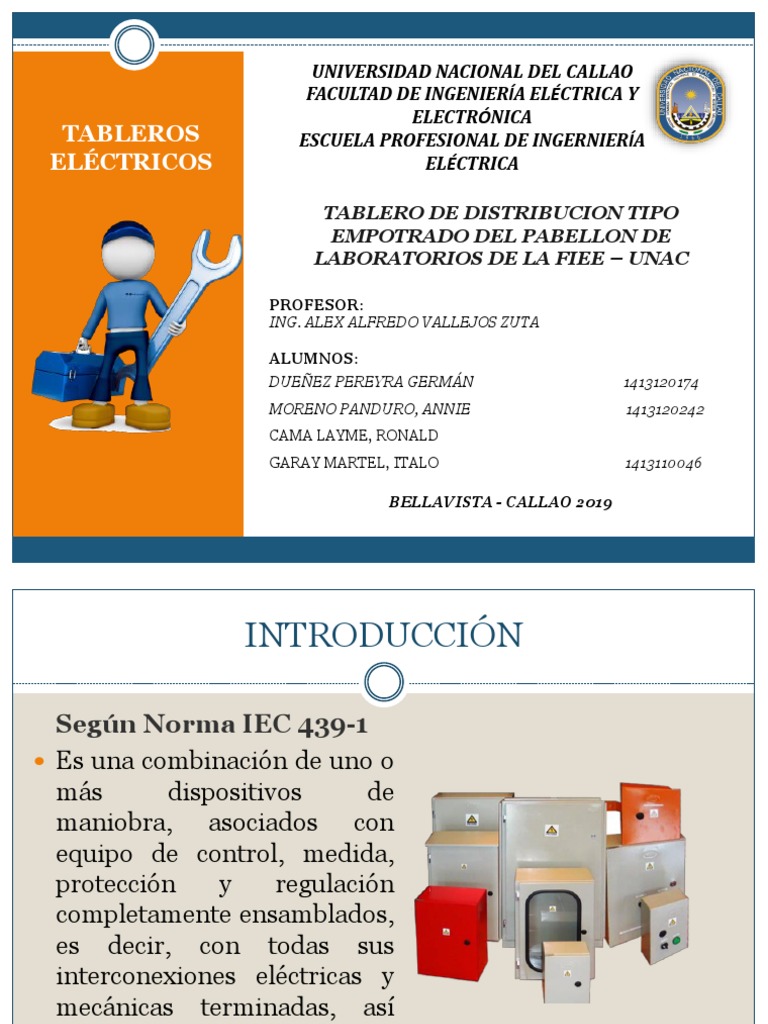

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERÍA ELÉCTRICA Y


ELECTRÓNICA
TABLEROS ESCUELA PROFESIONAL DE INGERNIERÍA
ELÉCTRICOS ELÉCTRICA

TABLERO DE DISTRIBUCION TIPO


EMPOTRADO DEL PABELLON DE
LABORATORIOS DE LA FIEE – UNAC

PROFESOR:
ING. ALEX ALFREDO VALLEJOS ZUTA

ALUMNOS:
DUEÑEZ PEREYRA GERMÁN 1413120174
MORENO PANDURO, ANNIE 1413120242
CAMA LAYME, RONALD
GARAY MARTEL, ITALO 1413110046

BELLAVISTA - CALLAO 2019


INTRODUCCIÓN

Según Norma IEC 439-1


 Es una combinación de uno o
más dispositivos de
maniobra, asociados con
equipo de control, medida,
protección y regulación
completamente ensamblados,
es decir, con todas sus
interconexiones eléctricas y
mecánicas terminadas, así
como sus partes
estructurales.
TABLERO DE DISTRIBUCIÓN

 Distribuyen la energía a los servicios de una instalación, tales como:

Cargas de alumbrado y tomacorrientes.

▪ Cargas de enfriamiento y calefacción.

▪ Bombas de agua.

▪ Sistemas contraincendios
ELEMENTOS CONSTITUTIVOS Y DISTRIBUCIÓN
GENERAL
Normas Aplicables

Estándares Locales.
Normas Aplicables
 Código Nacional de Electricidad: Utilización.

 Norma Técnica Peruana de Calidad de los Servicios Eléctricos (NTCSE) DS 020-97-EM.

 Normas de la Dirección General de Electricidad del Ministerio de Energía y Minas (DGE-


MEM).

 Norma Técnica EM.010 “Instalaciones Eléctricas Interiores”.

 Dentro de la normativa local aplicable a las labores de ingeniería y obras de construcción


considerar el Reglamento Nacional de Edificaciones (RNE).

 Dentro de la normativa local aplicable a los aspectos laborales de los trabajadores


considerar el Reglamento de Seguridad y Salud en el Trabajo DS 009 – 2005 – TR.
ASPECTOS NORMATIVOS – CNE UTILIZACIÓN

Sección 020 Prescripciones Generales

020-100 Marcados de equipos

(3) En cada tablero de distribución se debe indicar


de manera visible y clara, respecto de cada
interruptor automático, interruptor o fusible:

(a) La porción de la instalación que controla; y


(b) La capacidad nominal del dispositivo de
sobrecorriente permitido.
020-308 Espacio de Trabajo Alrededor del Equipo Eléctrico

(1) Se debe proveer un espacio mínimo de


trabajo con piso no deslizante de un 1 m
alrededor de equipos eléctricos, tales como
tableros de distribución, de control y
centros de control de motores instalados
dentro de cubierta metálicas, excepto
cuando no se requiera dicho espacio de
trabajo detrás de tales equipos, donde no
haya partes renovables, como fusibles o
interruptores, y donde todas las conexiones
sean accesibles desde otros lados que no
sean el posterior.
(1) n
(2) La mínima altura de un espacio de trabajo, alrededor de tableros de
distribución y centros de control de motores, con partes vivas expuestas en
cualquier momento, debe ser de 2,20 m.
ASPECTOS NORMATIVOS – CNE UTILIZACIÓN

Sección 150 Instalación de Equipo Eléctrico - Tableros


150-402 Ubicación de Tableros

(1) Los tableros no deben ser ubicados en carboneras, armarios de ropa, cuartos
de baño, escaleras, ambientes de doble altura, lugares peligrosos, ni en ningún
otro lugar poco adecuado.

(2) Los tableros en unidades de vivienda se deben ubicar tan alto como sea
posible, pero teniendo en cuenta que ninguna manija de dispositivo de
protección quede a más de 1,7 m sobre el nivel del piso. 150-404 Señalización
de Advertencia y Peligro Todo los tableros deben tener señalización de
advertencia y peligro claramente visible, de acuerdo a la norma DGE
“Símbolos Gráficos en Electricidad
Normas Aplicables

Estándares Internacionales.

 IEC: Internacional Electric Codes.

 National Electric Code (NEC).

 ANSI Standar: American National Standards Institute (ANSI C37.20.1 , ANSI C37.50,
ANSI C37.51)

 OSHA: Ocupational Safety and Healt Administation

 NEMA

 UL Laboratory. (UL 1066,1558)

 ANSI/NFPA 70B: Electric Equipment Maintenance


Requisitos mínimos para garantizar la Seguridad de
un Tablero BT

 Se debe cumplir con las siguientes normas


 IEC 61439-1-2 Norma de construcción de los tableros
 IEC 60947-1 Normas constructivas de los aparatos
 IEC 60364 Legislación y normas de instalación
 IEC 60529 Grado de protección IP del tablero
 IEC 62262 Grado de protección IK del tablero
Los ensayos de la norma IEC 61439-1-2

Ensayos tipo: Ensayos de rutina:


 Límites de  Inspección del conjunto
calentamiento
 Verificación del aislamiento
 Propiedades dieléctricas
 Verificación de las medidas de
 Resistencia a los protección y continuidad eléctrica de los
cortocircuito circuitos de protección.
 Índice de protección.
CORDINACION DE DISPOSITIVOS DE PROTECCION

DISPOSITIVOS DE PROTECCIÓN.
Se basa en el desfase en
SELECTIVIDAD intensidad de las curvas de
SELECTIVIDAD DE LOS

AMPERIMETRICA. disparo de los interruptores


autom. situados antes y después

. El lím. de selectividad es pues


igual a la I de disparo magnética
EN CORTO CIRCUITOS
ImA del interruptor autom.
situado antes.

El interruptor automático situado


antes sea temporizable.
SELECTIVIDAD
CRONOMETRICA
El interruptor automático situado
antes sea capaz de soportar la
Icort. y sus efectos durante toda la
temporización.
SELECCIÓN DE INTERRUPTORES

Curvas característica de los interruptores automáticos.

Características de disparo magnético.


SELECCIÓN DE INTERRUPTORES

Curvas característica de los interruptores automáticos.

Características de operación magnética K-Z-MA:


Selección interruptores diferenciales
Normas para diseño y construcción de interruptores diferenciales:

 NTP - IEC 601008-1

 NTP - IEC 601009-1

TIPO AC

Características
TIPO A
de operación.

TIPO S
ÍNDICE DE PROTECCIÓN IP/ IK
Ubicación Geográfica
VISITA TÉCNICA

Al abrir la tapa
del tablero, se
observó los ITM
con sus
respectivos
circuitos
derivados a los
que alimentan.
se identifica el
interruptor
general
CONDICIONES DE INSTALACIÓN Y DE SERVICIO QUE PUEDE
AFECTAR AL TABLERO:
 GRUPO III : En relación al suministro de Energía
 TIPO A : Para suministros de CA

CARACTERÍSTICAS MECÁNICAS DEL TABLERO

• Tablero metálico empotrado


• Medidas generales de 240x 450x140 cm
• 01 estructura principal de 2.5mm de espesor
• 01 puertas frontal de 2mm de espesor
• 01 placa de montaje de 2mm de espesor y que sea regulable en profundidad
• 01 Panel posterior desmontable de 2mm de espesor
• 01 puerta interna (mandil) de 2mm de espesor
• 01 zócalo de 100 mm
• 04 esquineros en pl. Fe.Galvanizada 2.0 mm y
• Acabado en polvo electrostático 7045 (gris para el tablero)
• Grado de protección IP40
DIRECTORIO DE CIRCUITOS

 Los ITM, asi como tambien


el directorio del
mismo,donde estan descritos
los circuitos y las areas del
piso a la que alimenta.
 Se observo que en el
directorio no se especifica
nombres de algunos circuitos
ni el área al que va.

 CNE-U 150.404.
 CNE-U 020.10.
CABLEADO Y CONEXIÓN
DENTRO DEL TDE

El tablero no cuenta con interruptores


diferenciales.

NORMA APLICADA:
CNE-U 020.132.

No todos los circuitos de tomacorrientes están


conectados a tierra.

NORMA APLICADA:

CNE-U 060.4021h.
CNE-U 060.814.
ITM GENERAL
La capacidad de amperios de algunos
interruptores no se encuentra legible
debido al deterioro.

NORMA APLICADA:

CNE-U 080.010.
CNE-U 080.100.
CNE-U 080.400.

Existe un circuito derivado que no


es controlado desde el tablero
debido a que está conectado en
paralelo a la entrada del interruptor
general.
Los conductores no se encuentran adecuadamente fijados y no están
aislados de forma correcta
NORMA APLICADA:
CNE-U 070.116.
CONCLUSIONES
