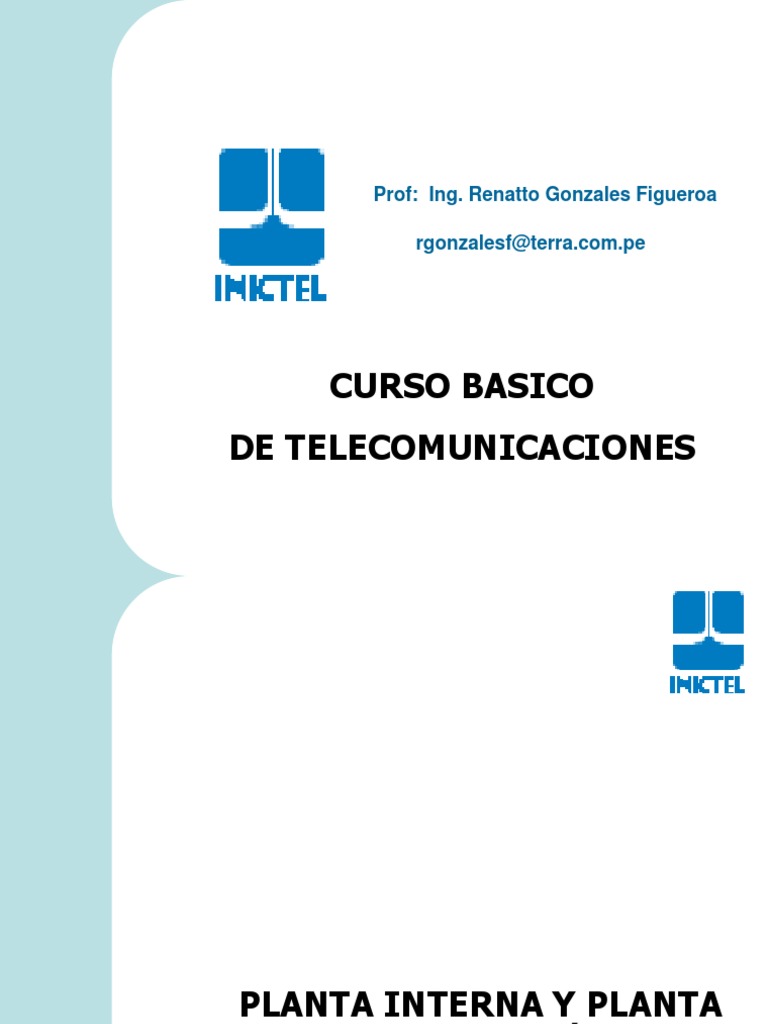

Prof: Ing.

Renatto Gonzales Figueroa

rgonzalesf@terra.com.pe

CURSO BASICO
DE TELECOMUNICACIONES
PLANTA INTERNA Y PLANTA
EXTERNA TELEFÓNICA
 DIVISION OPERATIVA

PLANTA
TELEFONICA

PLANTA BIENES PLANTA

INTERNA RAICES EXTERNA

PLANTA EXTERNA PLANTA EXTERNA

LOCAL INTER-URBANA

PLANTA EXTERNA PLANTA EXTERNA

DE LINEA DE LINEA
DE ABONADO DE ENLACE

PLANTA EXTERNA PLANTA EXTERNA

ALIMENTADORA DISTRIBUIDORA

R.G.F.
 PLANTA INTERNA

CENTRAL TELEFÓNICA DE CONMUTACION

Es el nodo que establece, mantiene y termina las

conexiones (llamadas) entre 2 usuarios. Se encarga de la
señalización así como de facilitar la información sobre su
progreso.

Con el fin de ahorrar equipos y medios de transmisión y

debido al gran número de usuarios, se hace necesario
agruparlos por áreas geográficas y hacerlos depender de
varias centrales de conmutación entre si o a través de
otras.

R.G.F.
 PLANTA INTERNA

CENTRAL TELEFÓNICA DE CONMUTACION

Así aparece el concepto de jerarquía donde cada central de

un nivel depende de una central de un nivel superior.

Aunque para garantizar la seguridad se configuran enlaces

entre si asegurando la redundancia.

En esta estructura diferenciamos red de transporte y red de

acceso.

R.G.F.
 PLANTA INTERNA

JERARQUIA

Centrales
de Tránsito
Red de
Transporte

Centrales
Locales
Red de
Acceso

R.G.F.
 PLANTA EXTERNA

SISTEMA VIA SATELITE

SIST. DE M.O.

SISTEMA DE F.O.

O.C. O.C
TELEFONO
TELEFONO

SISTEMA COAXIAL

SISTEMA COAXIAL SUBT.

PLANTA PLANTA EXTERNA
PLANTA EXTERNA PLANTA EXTERNA EXTERNA DE ABONADO
DE ABONADO DE ENLACE LOCAL DE ENLACE
LOCAL
PLANTA EXTERNA INTERURBANA

R.G.F.
 PLANTA EXTERNA

ESTRUCTURA DE UNA RED LOCAL ZONA DE SUBREPARTICION

o
o
o o
o
o
o o

o
ZONA DE CENTRAL

CENTRAL
LOCAL

CENTRAL
o LOCAL
ZONA DE SERVICIO
DIRECTO

o
o

CENTRAL ZONA DE CENTRAL

LOCAL
o

o o
o

R.G.F.
 PLANTA EXTERNA

DIAGRAMA DE CONEXIONES
CABLE DE
ACOMETIDA
CAJA TERMINAL

DOMICILIO DEL
ABONADO

M
D ARMARIO ROSETA
F CABLE PARA
INTERIORES

CAMARA

MANGA

CABLE
CABLE DISTRIBUIDOR
CABLE
ALIMENTADOR
ALIMENTADOR

CONCRETO
R.G.F.
 PLANTA EXTERNA

DIAGRAMA DE CONEXIONES

1.- TIPO DE RED DE ENLACE Y DE ABONADO

2.- REPARTIDOR PRINCIPAL - MDF
3.- CABLE TELEFONICO
4.- ARMARIOS
5.- CAJAS TERMINALES
6.- POSTERIA
7.- CANALIZACIONES
8.- CAMARAS
9.- FERRETERIA DE PLANTA
10.- SIMBOLOGIA Y NUMERACION

R.G.F.
 PLANTA EXTERNA

M.D.F. – Repartidor Principal de Líneas

El Repartidor Principal , es el
elemento principal de distribución
de líneas, y que se encuentra
ubicado en el edificio de la central.

El MDF permite el enlace entre la

planta externa y la planta interna.

En el MDF, se conectan los cables

de enlace, de red directa y los
cables alimentadores.

R.G.F.
 PLANTA EXTERNA

M.D.F. – Repartidor Principal de Líneas

El MDF tiene como función

principal, permitir la unión entre una
Red y un Equipo o entre dos Redes,
proporcionando flexibilidad de
conexión de un par con cualquier
alimentación de servicio.

En el MDF, los blocks de conexión de

líneas, son de 100 pares y se instalan
en forma vertical para los cables de
planta externa y horizontal para los
cables de planta interna.

R.G.F.
 PLANTA EXTERNA

M.D.F. – Repartidor Principal de Líneas

OTRAS FUNCIONES:

•Conexión y desconexión de servicios

•Pruebas de Equipos y Red
•Pruebas de líneas de Cliente.
•Instalar protecciones a los equipos.
•Instalar protecciones a los cables.
•Efectuar reasignaciones tanto de Equipos como de Redes.
•Servir de soporte para cambios de Números, Transferencias,
Reconcentraciones, etc..

R.G.F.
 PLANTA EXTERNA

M.D.F. – Repartidor Principal de Líneas

OTRAS CARACTERISTICAS :

• Se usan bloques descargadores contra

sobrevoltajes y sobrecorrientes, como elementos 001
de protección de red.
• Los blocks verticales y horizontales se acomodan ,
en columnas de 10 blocks y pueden existir tantas
de ellas como capacidad tenga la central.
• Para la conexión de los pares de planta interna y
externa se utiliza, cable puente trenzado de calibre
24 AWG. 100

• La identificación de los pares en el MDF, se realiza

desde el extremo superior izquierdo hasta el
extremo inferior derecho.

R.G.F.
 PLANTA EXTERNA

M.D.F. – Repartidor Principal de Líneas

TIPOS :

a) Distribuidor Mural . - Se colocan sobre las paredes laterales del

salón distribuidor.
b) Distribuidor Simple.- Sobre un lado se disponen los elementos
de la planta externa y sobre el otro los de la planta interna.
c) Distribuidor Doble.- Se secciona el bastidor en dos partes para
aprovechar la longitud útil del salón distribuidor.
d) Distribuidor simple en doble fila con plataforma.- El disponer de
plataforma evita el uso de escalera pues secciona a cada vertical
en dos partes. La disposición en doble fila crea la necesidad de
llevar alambres puentes entre ambas filas, éstas se llevan a la
altura de la plataforma

R.G.F.
 PLANTA EXTERNA

EL TUNEL O GALERIA DE CABLES

El Túnel o Galería de Cables, se ubica generalmente en el

sótano de la central o en la planta baja, debajo del MDF.

El Túnel de cables, está vinculado al plantel exterior,

mediante ductos de entrada.

El Túnel sirve para el acomodo de los empalmes de

forma de cables con capacidades de 100,400 y 600 pares
terminados en el MDF.

R.G.F.
 PLANTA EXTERNA

ARMARIOS DE DISTRIBUCION
Definición.-
Elemento subrepartidor de líneas, que por Medio de
puentes, permite conectar un par Primario con cualquier
par secundario.

Puente.- Par de conductores (24 AWG), que se usa en los

MDF y armarios, como medio de conexión entre los
diferentes blocks.

Capacidades:

1800 PARES
1600 PARES
1200 PARES
R.G.F.
 PLANTA EXTERNA

ARMARIOS DE DISTRIBUCION
Definición.-
Elemento subrepartidor de líneas, que por Medio de
puentes, permite conectar un par Primario con cualquier
par secundario.

Puente.- Par de conductores (24 AWG), que se usa en los

MDF y armarios, como medio de conexión entre los
diferentes blocks.

Capacidades:
1800 PARES # DE PARES # DE PARES
1600 PARES PRIMARIOS + SECUNDARIOS
1200 PARES

R.G.F.
 PLANTA EXTERNA
CALLE SALAMANCA Cdra 2 PUEBLO LIBRE
DIAGRAMA DEL MA - A053
ARMARIO DE 400 P/01 ( 101 - 500 )
1800 PARES 700 43

CUENTA DE 1 101 1
BLOCKS P/1 IX S/13 UBICACIÓN DE
S/1 BLOCKS A
100 200 10
INSTALAR
0
1 201 1
S/2 P/1 X S/14
IDENTIFICACION
DE LOS BLOCKS 100 300 100 UBICACIÓN DE LOS
BLOCKS PRIMARIOS
1 301 1
S/3 P/1 S/15
XI
100 400 100 UBICACIÓN DE
LOS BLOCKS
1 401 SECUNDARIOS
UBICACIÓN
DE BLOCKS S/4 P/1 XII 16
EXISTENTES UBICACIÓN DE
100 500
BLOCKS A
INSTALAR EN
17/1 17/2 18/1 18/2 EL FUTURO
R.G.F.
 PLANTA EXTERNA

CAJAS TERMINALES

Terminal de Distribución:

Punto de conexión entre pares secundarios o directos, con las

líneas de acometidas.
Puede ser:

1.- Caja Terminal 1.1. Poste

1.2. Fachada

2.- Cámara de Bornes ( redes en edificios )

R.G.F.
 PLANTA EXTERNA

IDENTIFACION DE LOS CANALES DE DISTRIBUCION

TERMINALES DE TERMINALES EN
ARMARIO RED DIRECTA
NUMERO DEL TERMINAL
06 132
NUMERO DE ARMARIO
NUMERO DE CABLE
A - 45 DE RED DIRECTA D - 10
NUMERO DE CABLE
S-1 SECUNDARIO
2281
CUENTA DEL TERMINAL
81 - 100 2300

R.G.F.
 PLANTA EXTERNA

IDENTIFACION DE LOS CANALES DE DISTRIBUCION

EN CAMARA DE BORNES ( ARMARIO )

NUMERO DEL TERMINAL
11
A - 015 NUMERO DE ARMARIO
S -1(1-50)
CUENTA DEL TERMINAL

EN CAMARA DE BORNES ( RED DIRECTA )

87 NUMERO DEL TERMINAL

D/02( 1501-1550) CUENTA DEL TERMINAL

R.G.F.
 PLANTA EXTERNA

POSTE TELEFONICO
Elemento de soporte que se utiliza para la instalación de los cables
de redes de telecomunicaciones en forma aérea.

Tipos:
1.- Postes de madera.- 7 mts.
2.- Postes de concreto.- 9, 11 y 15 mts.

Características generales:
1.- Poseen 3 niveles de líneas de cables
2.- Los postes de concreto se usan en redes urbanas de gran
tamaño y de madera para zonas rurales.
3.- La separación entre poste y poste es variable de 30 a 70 mts.
4.- Los postes pueden tener 2 líneas de cables por nivel.

R.G.F.
 PLANTA EXTERNA

POSTE TELEFONICO

Inicial

Track o Final
Vano

Corrida
Postes pasantes

R.G.F.
 PLANTA EXTERNA

POSTES EN LAS ZONAS URBANAS

CALZADA CALZADA

Jardín

PROPIEDAD PROPIEDAD
PRIVADA PRIVADA

CALZADA CALZADA

Berma Lateral Berma Lateral

Vereda Vereda

PROPIEDAD PROPIEDAD
PRIVADA PRIVADA

R.G.F.
 PLANTA EXTERNA

CABLES TELEFÓNICOS

Conjunto de pares o cuadretes de conductores de cobre,

debidamente aislados y protegidos, que posibilitan la
transmisión de señales eléctricas u ópticas; con el fin de
enlazar abonados con su central local o enlazar centrales.

R.G.F.
 PLANTA EXTERNA

CLASIFICACION DE LOS CABLES TELEFÓNICOS

Los Cables Telefónicos se clasifican mediante dos criterios:

A.- Por su constitución.
* Cables de Pares
* Cables de pares asimétricos (C. Coaxiales)
- Cables Coaxiales de pequeño diámetro
- Cables Coaxiales de diámetro normal
* Cables de Fibra Optica
B.- Por su funcionalidad
* Cables Interiores y de Acometida
* Cables de Alimentación y Distribución
* Cables Terminales
* Cables Urbanos e Interurbanos
* Cables de Enlace

R.G.F.
 PLANTA EXTERNA

ELEMENTOS DE LOS CABLES TELEFÓNICOS

1.- CONDUCTORES

2.- AISLAMIENTOS

3.- PAREADO

4.- CABLEADO

5.- ENVOLTURA DEL NUCLEO

6.- CUBIERTA

7.- ARMADURAS Y REVESTIMIENTOS

R.G.F.
 PLANTA EXTERNA

ELEMENTOS DE LOS CABLES TELEFÓNICOS

CONDUCTORES.- Los conductores son hilos de cobre y

altamente puros, de características cilíndricas.

Los conductores pueden ser de diferente diámetro o calibre

(AWG), que se utilizan en redes locales y de enlace.
26AWG ...............d = 0.405 mm.
24AWG ...............d = 0.511 mm.
22AWG ...............d = 0.644 mm.
19AWG ...............d = 0.912 mm.
TIPOS:
a.- Conductores de cobre
b.- Conductores de aluminio

R.G.F.
 PLANTA EXTERNA

ELEMENTOS DE LOS CABLES TELEFÓNICOS

AISLAMIENTOS.- Son materiales dieléctricos que recubren a

los conductores, y los aíslan unos de otro en el interior de un
cable telefónico.

TIPOS :
a) Papel:
- Cinta de Papel Longitudinal
- Pulpa de Papel
b) Plástico:
- Polietileno de Baja densidad
- Polietileno de alta densidad
- polietileno celular o expandido.
- Polícarbonato de vinilo PVC
R.G.F.
 PLANTA EXTERNA

ELEMENTOS DE LOS CABLES TELEFÓNICOS

PAREADOS.-

Los conductores de una línea telefónica, se aparean, entre sí,

con la finalidad de controlar la capacitancia mutua (diafonía)
y el desequilibrio respecto a tierra.

La longitud de pareado esta limitado por la rotación de los

conductores, los pasos largos no son deseables pues se
deshacen ,mientras se trabaja con los empalmes.

R.G.F.
 PLANTA EXTERNA

ELEMENTOS DE LOS CABLES TELEFÓNICOS

CUADRETES.-
Uniones de 4 conductores, utilizados para sistemas de alta
frecuencia, y de distancias relativamente altas.
Son de 1.3mm de diámetro y de 39nF. generalmente.

TIPOS:
a) ESTRELLA.- Los conductores son trenzados de manera
simultanea.
b) DM ( Dieselhorst Martín).- Los conductores son trenzados
par a par, y luego entre ellos.

1
4 2 Cuadrete en estrella
3
R.G.F.
 PLANTA EXTERNA
CUBIERTA DE LOS CABLES TELEFÓNICOS
TIPO DE CUBIERTA : PAL ( Polietileno y Aluminio Laminado )

TIPO DE ESTRUCTURA:
- Alimentador: Cilíndrico Relleno
Cilíndrico con Núcleo de Aire

- Distribuidor: Cilíndrico con Núcleo de Aire

Autosoportado con Núcleo de Aire.

CAPACIDADES DE LOS CABLES TELEFÓNICOS

Cable Alimentador: 400, 600, 900, 1200, 1500 y 2400 pares.

Cable Distribuidor: 10, 20, 30, 50, 70, 100, 200 y 300 pares.

Calibre de Conductores: 26 y 24 AWG

R.G.F.
 PLANTA EXTERNA

CANALIZACION
Es el sistema construido en forma subterránea, para permitir la
instalación, retiro, protección y mantenimiento de los cables; en
una red de servicios de telecomunicaciones, a partir del túnel de
cables.
Las canalizaciones están conformadas por:

Cámaras:
Pozos subterráneos destinados a alojar los empalmes y facilitar,
la instalación y cambio de dirección de los cables.

Ducterias:
Instalación de ductos que conecta cámaras entre si, una cámara
con el túnel de cables, una cámara a subida a poste, fachada ,
edificios o base de un armario.
R.G.F.
 PLANTA EXTERNA

CANALIZACION

Canalización Principal:
Ruta de canalización entre cámaras y que acoge a los cables
alimentadores primarios y troncales.

Canalización Auxiliar:
Ruta de canalización que acoge a los cables secundarios
(armarios) o de red directa y que generalmente son de
cámara a poste, fachada, edificio o entre postes.

Vías de Reserva:
Aquellas que se usan para acoger a los cables de futuras
ampliaciones y para el mantenimiento de la red externa.

R.G.F.
 PLANTA EXTERNA

TIPOS DE REDES DE ENLACE

a) RED ESTRELLA.- Todos los enlaces se conectan a un punto

común.

MDF 4
MDF 3

MDF 1
MDF 2

MDF 5 LINEAS DE
ENLACE
MDF 6

R.G.F.
 PLANTA EXTERNA

TIPOS DE REDES DE ENLACE

b) RED ANILLO.- Todos los enlaces se conectan uno a uno,

formando un circuito cerrado .

MDF 4 MDF 2

MDF 1
MDF 3

MDF 5 LINEAS DE
ENLACE
MDF 6

R.G.F.
 PLANTA EXTERNA

TIPOS DE REDES DE ENLACE

c) RED MIXTA.- Los enlaces se conectan , formando una estructura

combinada de red en estrella y anillo.
MDF 4 MDF 2

MDF 1
MDF 3

LINEAS DE
MDF 5 ENLACE
MDF 6

MDF 7
R.G.F.
 PLANTA EXTERNA

TIPOS DE REDES DE ABONADO

a) RED RIGIDA.- Todos los puntos de distribución final son
alimentados a través de empalmes de cables.
CT

CAJA TERMINAL(CT) 0-2

Estructura adecuada
para zonas con CT
demanda definida,
zonas rurales y zonas
de servicio directo. 0-1
0-0

CT

CT
MDF

R.G.F.
 PLANTA EXTERNA

RED RIGIDA:

VENTAJAS:
1.- Economía en la repartición de líneas, por el no uso de
armarios.
2.- Menor probabilidad de averías.
3.- Sencillez en la repartición de líneas.
4.- Simplicidad en los registros de planta.

DESVENTAJAS:
1.- Gran dificultad en las ampliaciones y mantenimiento de
la planta telefónica, por la apertura de mayor número de
empalmes.
2.- Mayor cantidad de pares de reserva que generan un
mayor costo económico de la planta.

R.G.F.
 PLANTA EXTERNA

TIPOS DE REDES DE ABONADO

b) RED FLEXIBLE.- Todos los puntos de distribución final son
alimentados por medio de puntos de distribución (armarios).

ARMARIO
CT
Estructura adecuada CT
para zonas con
demanda no definida, CT CT
zona urbana y de largo
alcance.

CT = CAJA TERMINAL
MDF
MDF = REPARTIDOR PRINCIPAL

R.G.F.
 PLANTA EXTERNA

RED FLEXIBLE:

a) VENTAJAS DE LA RED FLEXIBLE:

1.- Menor número de pares de reserva.
2.- Mayor facilidad en la localización de averías.
3.- Menor apertura de empalmes en las ampliaciones de planta.
4.- Mejor aprovechamiento de los pares de alimentación, lo
que reduce y facilita su dimensionamiento.
5.- Dimensionado independiente de la red alimentadora y
distribuidora.

b) DESVENTAJAS DE LA RED FLEXIBLE:

1.- Mayor atención en los cambios de registros.
2.- Mayor costo por uso de armarios.
3.- Mayor riesgo de averías en zonas húmedas y tropicales.

R.G.F.
 PLANTA EXTERNA

RED SEMI-RIGIDA:
CT
CT
CT

ARMARIO

CT

CT

MDF

R.G.F.
