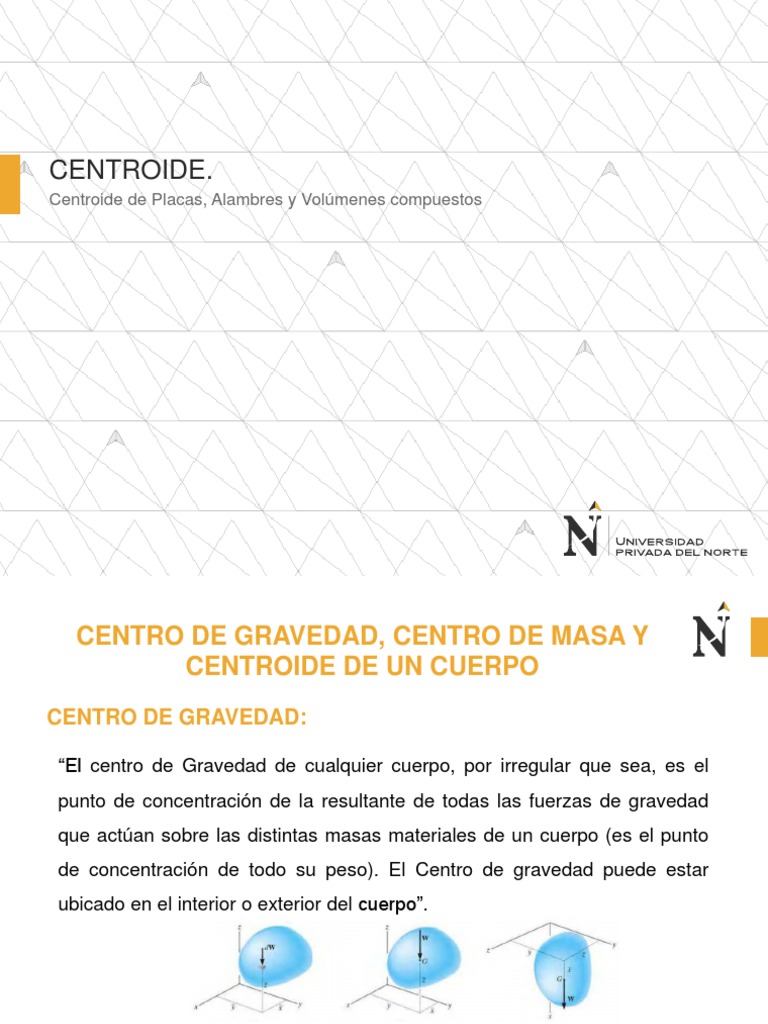

CENTROIDE.

Centroide de Placas, Alambres y Volúmenes compuestos

 CENTRO DE GRAVEDAD, CENTRO DE MASA Y
CENTROIDE DE UN CUERPO
CENTRO DE GRAVEDAD:

“El centro de Gravedad de cualquier cuerpo, por irregular que sea, es el

punto de concentración de la resultante de todas las fuerzas de gravedad
que actúan sobre las distintas masas materiales de un cuerpo (es el punto
de concentración de todo su peso). El Centro de gravedad puede estar
ubicado en el interior o exterior del cuerpo”.

Aplicaciones del Centro de Gravedad:

El Centro de Gravedad sirve para calcular el equilibrio de un sistema, el cual

puede incluir una infinidad de cosas. 2
CENTRO DE MASA:

“El Centro de Masa es el punto en el cual se puede considerar concentrada

toda la masa de un objeto o de un sistema”.

“El Centro de Masa coincide con el

Centro de Gravedad sólo si el
campo gravitatorio es uniforme”.

Aplicaciones del Centro de Masa:

El centro de masa casi siempre se refiere a cuerpos bidimensionales, es

decir figuras muy delgadas o que no tienen profundidad. El centro de masa
permite calcular el punto de concentración de toda la masa, en el cual, si se
aplica una fuerza no generará torque alguno.
3
CENTROIDE:

“El Centroide es una expresión que define una propiedad peramente

geométrica del cuerpo, sin referencia alguna a sus propiedades físicas.
Esto implica que el cálculo se refiere únicamente a una figura
geométrica”.

Aplicaciones del Centroide:

El centroide nos ayuda a encontrar el punto en el que se concentran

las fuerzas que actúan sobre una figura irregular o figuras geométricas
no muy conocidas. Por ejemplo, podemos calcular el punto en que se
concentran las fuerzas de un puente.

4
 CUERPOS COMPUESTOS

Un Cuerpo Compuesto consiste en una serie de cuerpos “mas simples”

conectados, los cuales pueden tener diferentes formas, como: rectangulares,
triangulares, semicirculares. Etc.
Este tipo de cuerpos puedes ser divididos en sus partes componentes y si, se
conocen el peso y la ubicación de cada una de estas partes podemos
calcular el centro de gravedad de manera mas simple, sin necesidad de
aplicar el proceso de integración.

Tenemos:
Donde
Representan las coordenadas de Centro de Gravedad G del cuerpo compuesto

Representan las coordenadas de Centro de Gravedad de cada parte del cuerpo

compuesto
Es la suma de los pesos de todas las partes componentes del cuerpo (peso total
del cuerpo) 5
PROPIEDADES GEOMÉTRICAS DE ELEMENTOS
LINEALES Y DE ÁREA
Ubicación del Centroide Ubicación del Centroide

6
Ubicación del Centroide Ubicación del Centroide

7
EJEMPLO 01:

Ubicar el Centroide del área de la placa que se muestra en la

figura.

8
Solución:

Podemos dividir la placa en 3 áreas, donde el área rectangular 3 debe

considerarse negativa ya que debe restarse del áreas rectangular mas
grande 2.

El Centroide de cada figura se ubica tal como se muestra en las figuras.

Aquí, debe tomarse en cuenta si las coordenadas “x” e “y” son positivas o
negativas.

(Resp.)

9
Para organizar mejor los datos y los cálculos, los tabularemos en una
tabla:

Por lo tanto:
(Resp.)

(Resp.)

10
EJEMPLO 02:

Ubicar el Centroide del alambre que se muestra en la figura.

11
Solución:

Dividimos el alambre el tres

segmentos, tal como se muestra
en la figura.

Los datos y los cálculos los tabularemos en la siguiente tabla:

Por lo tanto: (Resp.)

(Resp.)

(Resp.)
12
EJEMPLO 03:

Determine la ubicación del Centroide de la placa compuesta

mostrada.

Rpta: x = 4.62 pulg ; y = 1.00 pulg

13
EJEMPLO 03:

Localice el Centroide del alambre uniforme doblado tal como se

muestra en la figura.

Rpta: x = 34.4 mm ; y = 85.8 mm
