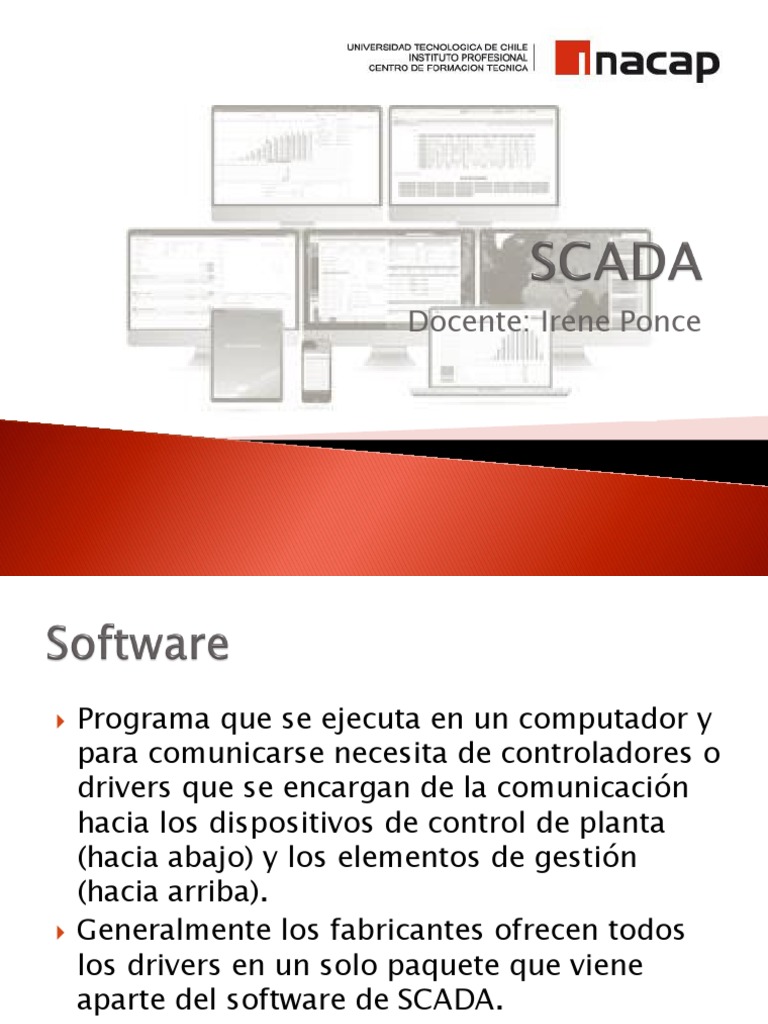

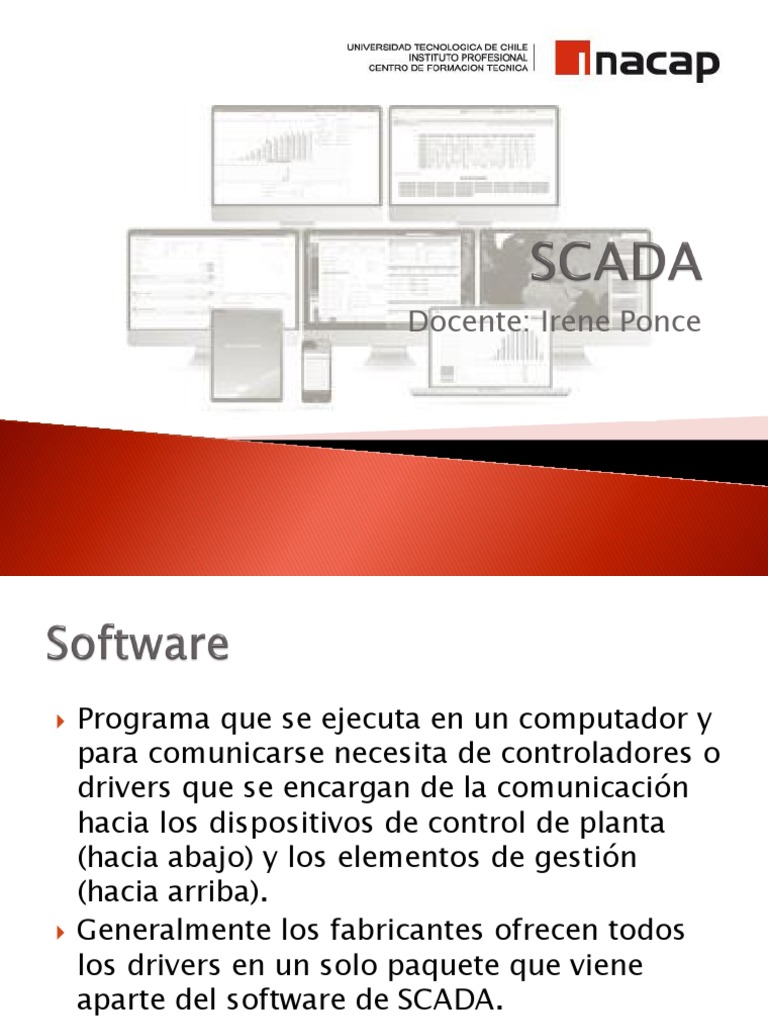

Docente: Irene Ponce

 Programa que se ejecuta en un computador y

para comunicarse necesita de controladores o
drivers que se encargan de la comunicación
hacia los dispositivos de control de planta
(hacia abajo) y los elementos de gestión
(hacia arriba).
 Generalmente los fabricantes ofrecen todos
los drivers en un solo paquete que viene
aparte del software de SCADA.
 Este realiza la función de traducción entre el
lenguaje del programa SCADA y el autómata
(Ej: profibus) y entre el SCADA y la red de
gestión (Ej: ethernet)
 Configuración:
◦ Durante la instalación del Software.
◦ Como programa de acceso externo al ejecutar la
aplicación.
 SCADA

Programa de Programa de
Desarrollo Ejecución

Creación y edición Run-Time, ejecutar

de diferentes la aplicación creada
ventanas de en el programa de
aplicación. desarrollo.
 Los métodos para intercambio de información
más conocidos son:

◦ OPC (OLE for process control) Microsoft

◦ OBDC (Open data base connectivity)
 Es un estándar abierto que permite un
método fiable para acceder a los datos de los
dispositivos de campo. Este método es
siempre el mismo, sin depender del tipo y
origen de dato.
 Se basa en la tecnología COM (Component
object Model).
 Cualquier elemento de campo se puede
definir en base a sus propiedades,
convirtiéndose en una interface, de esta
manera es posible conectar fácilmente
cualquier instrumento con un servidor de
datos local (COM) o remoto (DCOM).
 COM está diseñado para permitir que los
clientes se comuniquen con otros objetos en
forma transparente independientemente del
lugar donde se están ejecutando.
 DCOM es una extensión a los ambientes
distribuidos, que define los mecanismos de
conexión y el protocolo de red necesario para
comunicar con procedimientos remotos.
 Cliente OPC: Es una aplicación que sólo utiliza
datos, tal como un paquete SCADA. Cualquier
cliente se puede comunicar con cualquier
servidor, sin importar el tipo de elemento que
recoge datos.

 Servidor OPC: Es una aplicación que realiza la

recopilación de datos de los diversos elementos
de campo de un sistema automatizado y permite
acceso libre a estos elementos desde otras
aplicaciones que lo soliciten.
 En una arquitectura Cliente OPC/ Servidor
OPC, el Servidor OPC es el esclavo mientras
que el Cliente OPC es el maestro. Las
comunicaciones entre el Cliente OPC y el
Servidor OPC son bidireccionales, lo que
significa que los Clientes pueden leer y
escribir en los dispositivos a través del
Servidor OPC.
 Es un estándar que permite a las aplicaciones
el acceso a datos en sistemas de gestión en
base de datos utilizando SQL como método
de acceso. Posee lo siguiente:
◦ Una librería de llamadas a las funciones OBDC.
◦ La sintaxis SQL necesaria.
◦ Códigos de error estándar.
◦ Método de conexión a un Sistema de Gestión de
Base de Datos (DBMS).
◦ Formato de presentación de los datos.
 Estándar para la comunicación con base de
datos, SQL (Structures Query Language),
permite una interface común para el acceso a
los datos de cualquier programa que se ciña
al estándar SQL.
 Procedimientos.
 Eventos.
 Replicación.
 Accesibilidad.
 ¿Cómo se realiza el almacenamiento de
datos?
 ¿Qué datos son relevantes en el sistema
SCADA? Y ¿Para qué sirven?
