1.

CLASIFICACIÓN
• DISEÑO
PIROTUBULARES ACUOTUBULARES

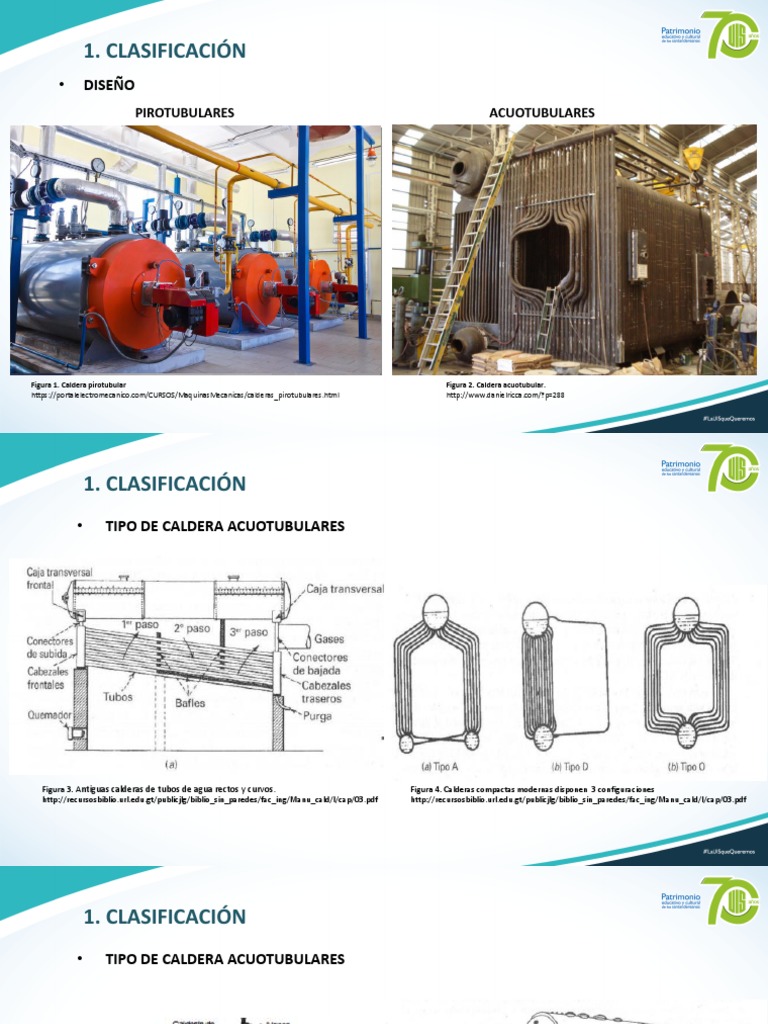

Figura 1. Caldera pirotubular Figura 2. Caldera acuotubular.

https://portalelectromecanico.com/CURSOS/MaquinasMecanicas/calderas_pirotubulares.html http://www.danielricca.com/?p=288
 1. CLASIFICACIÓN
• TIPO DE CALDERA ACUOTUBULARES

Figura 3. Antiguas calderas de tubos de agua rectos y curvos. Figura 4. Calderas compactas modernas disponen 3 configuraciones
http://recursosbiblio.url.edu.gt/publicjlg/biblio_sin_paredes/fac_ing/Manu_cald/I/cap/03.pdf http://recursosbiblio.url.edu.gt/publicjlg/biblio_sin_paredes/fac_ing/Manu_cald/I/cap/03.pdf
 1. CLASIFICACIÓN
• TIPO DE CALDERA ACUOTUBULARES

Figura 5. Configuración caldera acuotubular.

Figura 6 Caldera tipo D de dos calderines y tubos curvados. Equipada para quemar gas o gasoil .
http://recursosbiblio.url.edu.gt/publicjlg/biblio_sin_paredes/fac_ing/Manu_cald/I/cap/03.pdf
 1. CLASIFICACIÓN
• DISEÑO

Tabla 1. Características de calderas

.https://www.achs.cl/portal/trabajadores/Capacitacion/CentrodeFichas/Documents/descripcion-
de-caldera-y-generadores-de-vapor.pdf
 PARTES DE UNA CALDERA
1. HOGAR O FOGON:

Es el espacio donde se produce la

combustión. Se le conoce también con el
nombre de Cámara de Combustión.

• Los hogares se pueden clasificar

en:
a) Según su ubicación.
b) Según el tipo de combustible.
c) Según su construcción. Figura 8. hogar
Fuente: estrucplan.com.ar
 PARTES DE UNA CALDERA

2. PUERTA HOGAR:

Se presenta como una pieza abisagrada,

metálica y revestida con ladrillo refractario
en su interior o de doble pared, a través
de esta parte de la caldera por donde el
fogón se alimenta de combustible .

Figura 9. Puerta hogar

Fuente: estrucplan.com.ar
 PARTES DE UNA CALDERA

3. EMPARRILLADO:

• Son piezas metálicas en forma de

rejas, generalmente rectangulares o
trapezoidales.

• Van en el interior del fogón y que

sirven de soporte al combustible
sólido.

Figura 10. Parrilla móvil.

Fuente: estrucplan.com.ar
 PARTES DE UNA CALDERA

4. CENICERO:

• Es el espacio que queda bajo la

parrilla y que sirve para recibir las
cenizas que caen de ésta.

Figura 11. cenicero

Fuente: www.isved.com
 PARTES DE UNA CALDERA

5. PUERTA DEL CENICERO :

• Accesorio que se utiliza para realizar

las funciones de limpieza del cenicero.

3. Puerta del
• Mediante esta puerta regulable se cenicero

puede controlar también la entrada del

aire primario al hogar.

Figura 12. puerta del cenicero

Fuente: www.solarweb.net
 PARTES DE UNA CALDERA

6. ALTAR :

• Es un pequeño muro de ladrillo,

refractario, ubicado en el hogar, en el
extremo opuesto a la puerta del fogón y
al final de la parrilla, debiendo
sobrepasar a ésta en aproximadamente
30 cm.

Figura 13 . altar
Fuente: . slideplayer.es
 PARTES DE UNA CALDERA
7. MAMPOSTERÍA :

Se llama mampostería a la construcción

de ladrillos refractarios o comunes que
tienen como objeto:
a) Cubrir la caldera para evitar pérdidas
de calor.
b) Guiar los gases y humos calientes en
su recorrido.

Figura 14. Mamposteria

Fuente: .youtube.com-Elena Robles
 PARTES DE UNA CALDERA

8. CONDUCTOS DE HUMO:

• Son los espacios por los cuales

circulan los humos y gases calientes
de la combustión.

• De esta forma, se aprovecha el calor

entregado por estos para calentar el
agua y/o producir vapor.

Figura 15.conductos de humo

Fuente: expertclima.es
 PARTES DE UNA CALDERA

9. CAJA DE HUMO:

• Corresponde al espacio de la caldera

en el cual se juntan los humos y
gases, después de haber entregado
su calor y antes de salir por la
chimenea.

Figura 16. caja de humo

Fuente: docplayer.es
 PARTES DE UNA CALDERA

10. CHIMENEA:

• Es el conjunto de salida de los gases y

humos de la combustión para la
atmósfera.

• Además tiene como función producir el

tiro necesario para obtener una
adecuada combustión.

Figura 17. chimenea

Fuente: gasteco.com.co
 PARTES DE UNA CALDERA

11. REGULADOR DE TIRO:

• Consiste en una compuerta

metálica instalada en el conducto
de humo que comunica con la
chimenea o bien en la chimenea
misma.

Figura 18. cámara de agua

Fuente: .chimenorte.com
 PARTES DE UNA CALDERA

12.TAPAS DE REGISTRO O PUERTAS

DE INSPECCIÓN:

• Son aberturas que permiten inspeccionar,

limpiar y reparar la caldera.

• Existen dos tipos, dependiendo de su

tamaño:
1. Las puertas hombre
2. Las tapas de registro

Figura 19. tapa de registro

Fuente: articulo.mercadolibre.com.mx
 PARTES DE UNA CALDERA

13. PUERTAS DE EXPLOSIÓN:

• Son puertas metálicas con contrapeso

o resorte, ubicadas generalmente en
la caja de humos.

• Se abren en caso de exceso de

presión en la cámara de combustión.

Figura 20. puerta de explosion

Fuente: calderasvapor.com
 PARTES DE UNA CALDERA

14. CÁMARA DE AGUA:

• Es el volumen de la caldera que está

ocupado por el agua que contiene.

• Tiene como límite superior un cierto

nivel mínimo del que no debe
descender nunca el agua durante su
funcionamiento.
Figura 21. cámara de agua
Fuente: http://curso-calderas-cadiz.blogspot.com
 PARTES DE UNA CALDERA

15. CÁMARA DE VAPOR:

• Es el espacio o volumen que

queda sobre el nivel superior
máximo de agua y en el cual se
almacena el vapor generado por la
caldera.

Figura 22. Cámara de vapor

Fuente: estrucplan.com.ar
 PARTES DE UNA CALDERA

16. CÁMARA DE ALIMENTACIÓN

DE AGUA:

• Es el espacio comprendido entre los

niveles máximo y mínimo de agua.

• Durante el funcionamiento de la cámara,

se encuentra ocupada por agua y/o vapor.

Figura 23. cámara de alimentación de agua

Fuente: es.slideshare.net
MATERIALES

Especificaciones ASME y tensiones admisibles.- La mayor parte de

las calderas industriales y energéticas se diseñan de acuerdo con
la Sección I del Código ASME para Calderas y Recipientes a
Presión, Calderas Energéticas (calderas para plantas de
producción de energía eléctrica).
 REFERENCIAS BIBLIOGRÁFICAS

• Miranda, R. (2018). " CALDERAS : CLASIFICACIÓN , USOS Y MECANISMOS DE

TRANSFERENCIA DE TRANSFERENCIA DE CALOR ”, (August).

• Bahamondes, P. A. (2007). Descripción de Calderas y Generadores de Vapor. Achs,

primero. http://doi.org/10.1016/j.vetpar.2012.01.002

• Josefa, M., & Rodríguez, L. (2015.). Funcionamiento Y Pérdidas en calderas pirotubulares.

Cuba: Editorial SUR.

• Deagua, C. D. E. T. (n.d.). Capitulo 3 CALDERAS DE TUBOS DEAGUA. Retrieved from

http://recursosbiblio.url.edu.gt/publicjlg/biblio_sin_paredes/fac_ing/Manu_cald/I/cap/03
.pdf

• Energy Management Agency. (2012). Calderas Industriales, 1, 162
