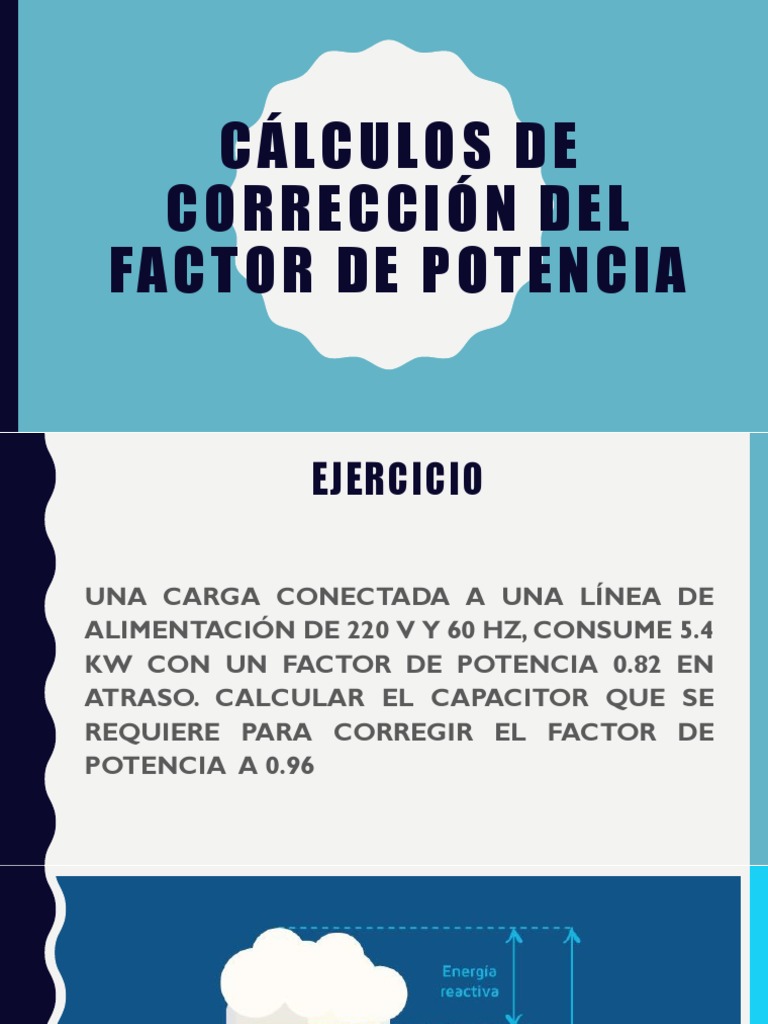

C Á LC U LO S D E

CORRECCIÓN DEL
FA C T O R D E P O T E N C I A
 EJERCICIO

UNA CARGA CONECTADA A UNA LÍNEA DE

ALIMENTACIÓN DE 220 V Y 60 HZ, CONSUME 5.4
KW CON UN FACTOR DE POTENCIA 0.82 EN
ATRASO. CALCULAR EL CAPACITOR QUE SE
REQUIERE PARA CORREGIR EL FACTOR DE
POTENCIA A 0.96
FP = COS φ
SI EL ÁNGULO φ DISMINUYE, AUMENTA EL FP
PASOS PARA CORREGIR EL FACTOR
DE POTENCIA
1) Hallar el ángulo a partir del factor de potencia actual
2) Hallar la potencia aparente del sistema actual
3) Hallar la potencia reactiva del sistema actual

4) Hallar el ángulo a partir del factor de potencia deseado

5) Hallar la potencia aparente del sistema deseado
6) Hallar la potencia reactiva del sistema deseado

7) Hallar la potencia reactiva del banco de capacitores

8) Hallar la capacitancia del banco de capacitores
PRIMERA PARTE (SISTEMA ACTUAL)
𝐹𝑃 = 𝐶𝑂𝑆 𝜃
𝜃 = 𝐶𝑂𝑆 −1 (𝐹𝑃)
𝜃 = 𝐶𝑂𝑆 −1 (0,82)
𝜃 = 34,91

𝑃 = 𝑆 ∗ 𝐶𝑂𝑆 𝜃
𝑃
𝑆=
𝐶𝑂𝑆 𝜃
5400𝑊
𝑆=
0,82
𝑆 = 6585,4 𝑉𝐴

𝑄 = 𝑆 ∗ 𝑆𝐸𝑁 𝜃
𝑄 = 6585,4 ∗ 𝑆𝐸𝑁 34,91
𝑄 = 3768,7 𝑉𝐴𝑅
SEGUNDA PARTE (SISTEMA DESEADO)
𝐹𝑃 = 𝐶𝑂𝑆 𝜃
𝜃 = 𝐶𝑂𝑆 −1 (𝐹𝑃)
𝜃 = 𝐶𝑂𝑆 −1 (0,96)
𝜃 = 16,26

𝑃 = 𝑆 ∗ 𝐶𝑂𝑆 𝜃
𝑃
𝑆=
𝐶𝑂𝑆 𝜃
5400𝑊
𝑆=
0,96
𝑆 = 5625 𝑉𝐴

𝑄 = 𝑆 ∗ 𝑆𝐸𝑁 𝜃
𝑄 = 5625 ∗ 𝑆𝐸𝑁 16,26
𝑄 = 1575 𝑉𝐴𝑅
TERCERA PARTE

𝑄𝐶𝐴𝑃𝐴𝐶𝐼𝑇𝑂𝑅𝐸𝑆 = 𝑄𝑎𝑐𝑡𝑢𝑎𝑙 − 𝑄𝑑𝑒𝑠𝑒𝑎𝑑𝑎

𝑄𝐶𝐴𝑃𝐴𝐶𝐼𝑇𝑂𝑅𝐸𝑆 = 3768,7 − 1575
𝑄𝐶𝐴𝑃𝐴𝐶𝐼𝑇𝑂𝑅𝐸𝑆 = 2193,7 𝑉𝐴𝑅

𝑄𝐶𝐴𝑃𝐴𝐶𝐼𝑇𝑂𝑅𝐸𝑆
𝐶=
2 ∗ 𝜋 ∗ 𝑓 ∗ 𝑉𝑟𝑚𝑠 2
2193,7
𝐶=
2 ∗ 𝜋 ∗ 60 ∗ 2202

𝐶 = 1,202 ∗ 10−4 𝐹
P E R O … . ¿ Q U É PA S A E N
PRESENCIA DE
CORRIENTES
ARMÓNICAS?
 ARMÓNICOS
¡UN ENEMIGO DE LAS REDES ELÉCTRICAS!
CAUSAS
 CONSECUENCIAS
• Pérdida de rendimiento de los motores y transformadores.
• Sobretensiones en los condensadores.
• Sobrecargas en el neutro debido al armónico de tercer orden.
• Perturbaciones en las redes de comunicación y en las líneas telefónicas.
• Disparo inesperado de dispositivos de protección.
• Daños en los aislamientos de cables y dieléctricos
• Disminución de la vida útil de aparatos eléctricos.
 ENTONCES… ¿CÓMO
ACTUAN LOS CAPACITORES
ANTE LA PRESENCIA DE
ESTAS DISTORSIONES?
CORRIENTES CAPACITORES
ARMÓNICAS
RED ESTABLE
 CONSECUENCIAS
EL AUMENTO QUE SE PRESENTA EN LA CORRIENTE, AUMENTA LA TEMPERATURA EN EL
CAPACITOR, LO CUAL REDUCE SU VIDA ÚTIL.

SI LA CORRIENTE ARMÓNICA SE PRESENTA EN UN PUNTO DE RESONANCIA, CAUSA

PROBLEMAS COMO:
• AISLAMIENTOS ESTRESADOS EN TRANSFORMADORES Y CONDUCTORES
• EXCESO EN LA DISTORSIÓN DE VOLTAJE
• DISPAROS POR SOBREVOLTAJES EN LOS DRIVES
 SOLUCIÓN

Se identifica la distorsión total de corriente presente

en el sistema con ayuda de un analizador de armónicos.

Si es mayor al 15%, se recomienda usar un filtro pasivo

de armónicas, el cual mejorará el factor de potencia sin
originar efectos amplificados en la corriente por
resonancia, a la par que reduce el sobrevoltaje.
