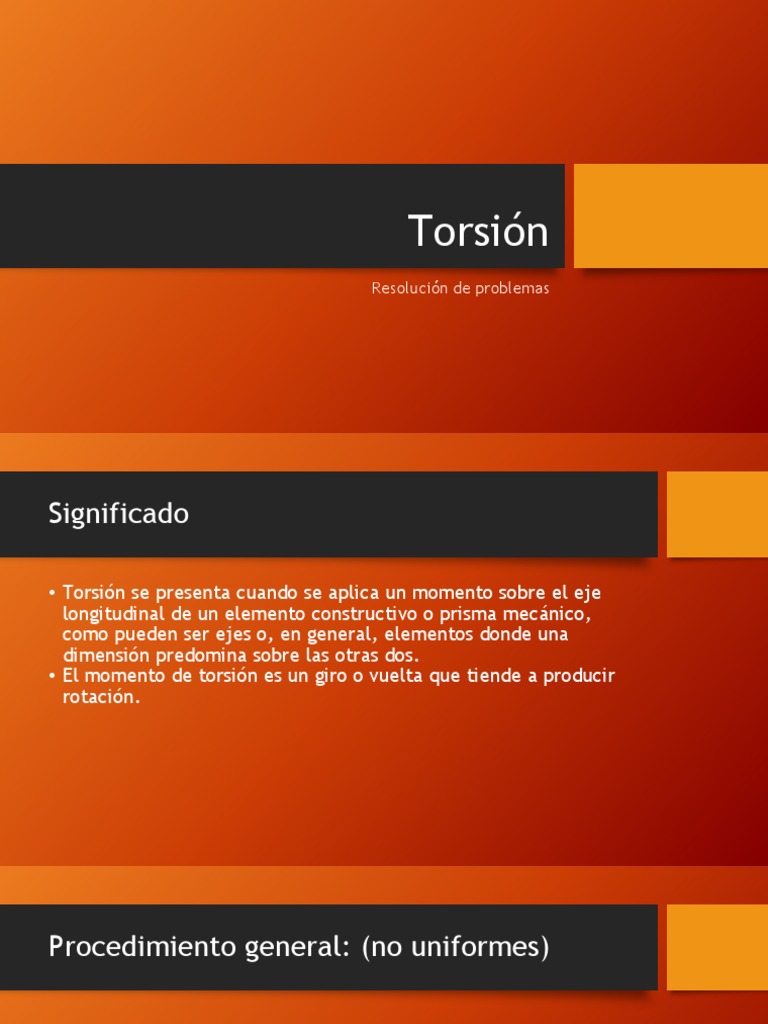

Torsión

Resolución de problemas
Significado

• Torsión se presenta cuando se aplica un momento sobre el eje

longitudinal de un elemento constructivo o prisma mecánico,
como pueden ser ejes o, en general, elementos donde una
dimensión predomina sobre las otras dos.
• El momento de torsión es un giro o vuelta que tiende a producir
rotación.
Procedimiento general: (no uniformes)

1. Ecuaciones de compatibilidad
2. Ecuaciones de equilibrio
3. Comprobación

¿Cómo sería una solución única?

Hipótesis

1. Las secciones circulares permanecen circulares después de la

torsión.
2. Las secciones planas permanecen planas y no se alabean después
de la torsión.
3. La proyección sobre una sección transversal de una línea radical
de una sección permanece radical después de la torsión.
4. El árbol está sometido a la acción de pares torsores o
torsionantes que actúan en planos perpendiculares a su eje.
5. Los esfuerzos no sobrepasan el límite de proporcionalidad.
Fórmulas

t= esfuerzo cortante (Pa)

T= torque (N*m)
r= radio (m)
J= Momento lineal de inercia (m^4)
Ángulo de Torsión

T= Torque (N*m)
L= Longitud (m)
J= Momento lineal de inercia (m^4)
G= Modulo de Rigidez (Pa)
Problema…
 Solución:

Ecuaciones a utilizar: Sustituir los datos:

T= P/(2πf) T=(20x10^3)/(2π(2)) =1590 Nm
τ= 16T/(πd^3)
θ=TL/(JG)x57.3 o 40x10^6=(16(1590))/(πd^3)
J=TL/(θG)x57.3 Calculando la raíz cúbica
J=πd^4/32 d=58.7 mm

πd^4/32 =(1590(3)(57.3))/((6)(83x10^9))
d^4= 5.59x10^-6 m^4
d=48.6 mm
Problemas para resolver

Calcular el mínimo diámetro de un árbol de acero que, sometido a un

momento torsionante de 14kN no debe experimentar una deformación angular
superior a 3° en una longitud de 6m. ¿Cuál es entonces, el esfuerzo cortante
máximo que aparecera en él? Use G=83 GN/m^2
Sabemos que:
J=πd^4/32
θ=TL/(JG)
τ =16T/πd^3
 Solución

(1) J=πd^4/32 , (2) θ=TL/(JG), (3) τ =16T/(πd^3)

Datos:
Sustituimos fórmula (1) en (2)
G= 83 GN/m^2
d= ∜32TL/πGθ
L= 6 m
d= ∜32(14 x 10^3)(6)/π(83 x 10^9)(0.0524)
T=14 kN*m
d=0.11843m = 118.43mm
θ= 3°= 0.0524 rad
d=?
τ= 16(14 x 10^3)/π(0.118^3)
τ =?
τ= 43 MN/m
Problemas para resolver

En un árbol macizo de 5m de longitud, en el que el ángulo total de torsión

es de 4°, el esfuerzo cortante máximo es de 60 MPa. Si G=GPa, calcular su
diámetro. ¿Que potencia podra transmitir a 20 t/s?
Sabemos que
θ=TL/JG
T= P/(2πf)
τ = Td/2J
τ =16T/πd^3
 Solución

(1) τ = Td/2J, (2) θ=TL/(JG)

Datos: Sustituimos fórmula T (1) en (2)
G= 83 GPa d= 2τ L/θG
L= 5 m d= 2(60 x 10^6)(5)/(0.06981)(83 x 10^9)
τ= 60MPa d=0.10355m = 103.55mm
θ= 4°= 0.0698 rad (3) P= 2πfT, (4) T= τπd^3/16
f= 20 t/s Sustituimos fórmula T (4) en (3)
d=? P=2πf (τ π d^3)/16
T =? P=2π(20)(60x10^6)(0.10355^3)π/16 = 1.644 x 10 ^6 w
Problemas para resolver

Hallar la longitud de una varilla de bronce de 2mm de diámetro

para que pueda torcerse dos vueltas completas sin sobrepasar el
esfuerzo cortante admisible de 70 MPa. Use G= 35 GPa
 Solución

𝑑𝜃𝐺
Datos: 𝐿=
2𝜏
G= 35 Gpa = 35𝑥109 𝑝𝑎
τmáx= 70 Mpa = 70𝑥106 𝑝𝑎
Sustituimos los valores en la fórmula
θ= 720° = 4𝜋 𝑟𝑎𝑑
d= 2 mm = 2𝑥10−3 𝑚 (2𝑥10−3 )(4𝜋)(35𝑥109 )
𝐿=
L= ? 2(70𝑥106 )
Entonces tenemos que

𝐿 = 6.28 𝑚
