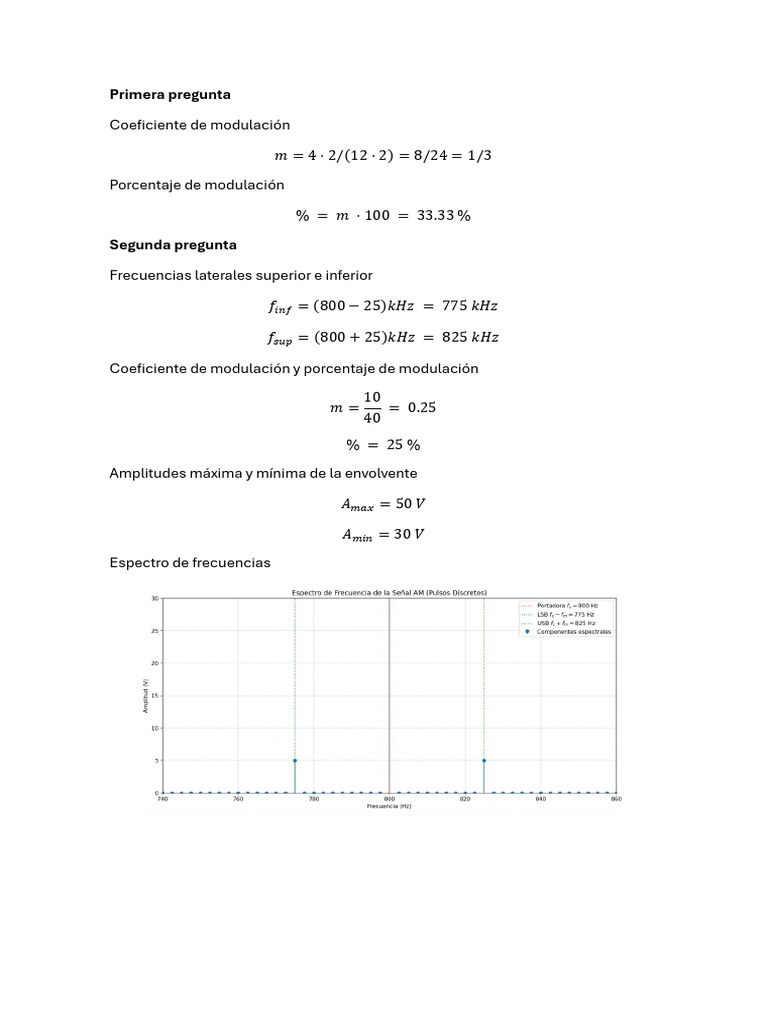

Primera pregunta

Coeficiente de modulación

𝑚 = 4 ⋅ 2/(12 ⋅ 2) = 8/24 = 1/3

Porcentaje de modulación

% = 𝑚 ⋅ 100 = 33.33 %

Segunda pregunta

Frecuencias laterales superior e inferior

𝑓𝑖𝑛𝑓 = (800 − 25)𝑘𝐻𝑧 = 775 𝑘𝐻𝑧

𝑓𝑠𝑢𝑝 = (800 + 25)𝑘𝐻𝑧 = 825 𝑘𝐻𝑧

Coeficiente de modulación y porcentaje de modulación


10
𝑚= = 0.25
40
% = 25 %

Amplitudes máxima y mínima de la envolvente

𝐴𝑚𝑎𝑥 = 50 𝑉

𝐴𝑚𝑖𝑛 = 30 𝑉

Espectro de frecuencias
Gráfico de la envolvente (Puede verse un voltaje máximo de 50 V y uno mínimo de
30 V)

Tercera pregunta

Amplitud pico de las frecuencias laterales superior en inferior


20 − 4
𝐴𝑝 = =4𝑉
4
Amplitud pico de la portadora
20 + 4
𝐴𝑝 = =6𝑉
4
Cambio pico en la amplitud de la envolvente
16
𝐶𝑎𝑚𝑏𝑖𝑜 = = 8𝑉
2
Coeficiente de modulación
8
𝑚= = 0.2
40
Porcentaje de modulación

% = 20 %

Cuarta pregunta

Potencia total de banda

𝑚2
𝑃𝐵𝐿 = 𝑃𝑐 ( ) = 20 𝑊
2

Potencia de la banda lateral inferior y superior

𝑚2 0.22
𝑃𝐵𝐿𝐼 = 𝑃𝐵𝐿𝑆 = 𝑃𝑐 = 1000 = 10 𝑊
4 4
Potencia de la portadora modulada

Esta potencia no cambia con la modulación, por lo que

𝑷𝒄 = 𝟏𝟎𝟎𝟎 𝑾
Potencia total transmitida

𝑚2
𝑃𝑇 = 𝑃𝑐 (1 + ) = 1020 𝑊
2

Quinta pregunta

Coeficiente de modulación
24
𝑚= = 0.5
48
Porcentaje de modulación

% = 50%

Amplitud de la portadora
28 + 12
𝐴𝑐 = = 20𝑉
2
Amplitudes de las frecuencias laterales superior e inferior
28 − 12
𝐴𝑖 = = 4𝑉
4
Sexta pregunta

Patrón para 100%

Patrón para 50%


Patrón para >100%

Relación incorrecta de fase


Modulación AM no simétrica

Séptima pregunta

Potencia total de las bandas laterales

0.42
𝑃𝐵𝐿 = 400 ( ) = 32 𝑊
2

Potencia total transmitida

𝑃𝑇 = 32 + 400 = 432𝑊

Octava pregunta

Potencia de portadora no modulada

𝑉2
𝑃𝑐 = = 2.25𝑊
𝑅
Potencia de la portadora modulada

𝑃𝑐 = 2.25𝑊

Potencia total de las bandas laterales

𝑚2
𝑃𝐵𝐿 = 2.25 ( ) = 1.125𝑚2 𝑊
2

Potencia de cada banda

𝑚2
𝑃𝐵𝐿 = 2.25 ( ) = 0.5625𝑚2 𝑊
4

Potencia total transmitida

𝑚2
𝑃𝑇 = 2.25 (1 + )𝑊
2
