UNIVERSIDAD PEDAGOGICA Y TECNOLOGICA DE COLOMBIA
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA AMBIENTAL
TALLER No 4 NIVELACIÓN Y CURVAS DE NIVEL

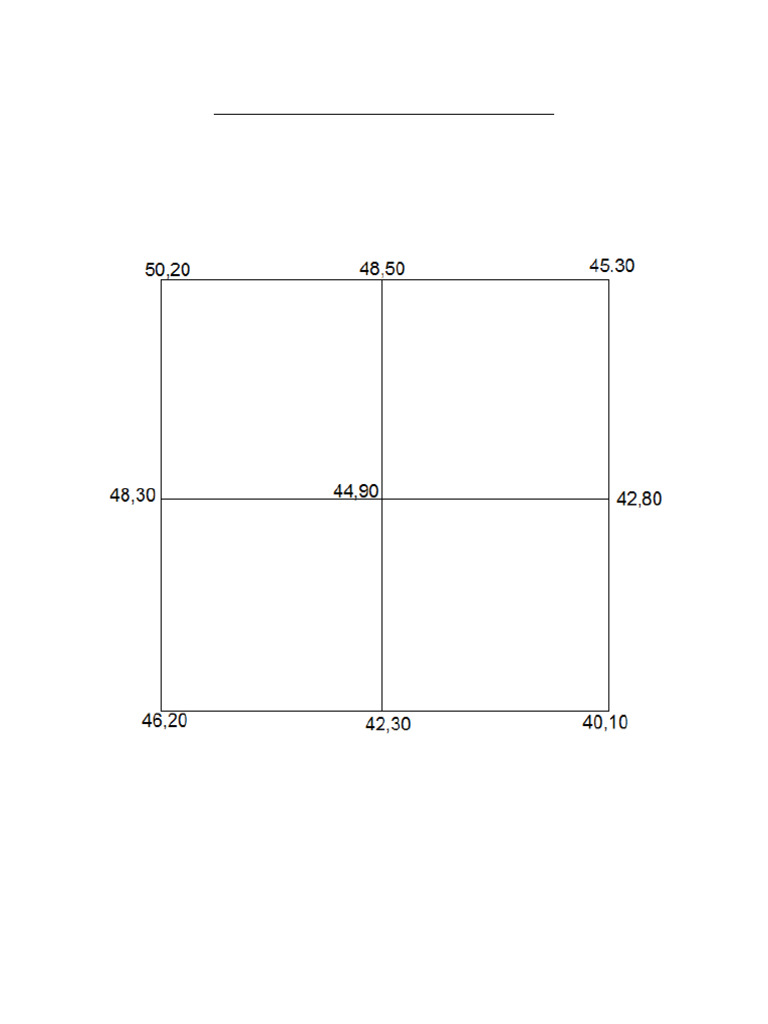

1. La siguiente figura representa la impresión a escala 1:100 de los puntos del terreno. Dibuja la configuración
del terreno por medio de curvas de nivel a equidistancia vertical de un metro, empleando el método
analítico.
\
2. De acuerdo a la figura mostrada y con la respectiva escala,
a. calcule la pendiente entre los puntos AB, AC, DE, FG, HI.
b. Calcule las cotas de los puntos 1, 2 y 3
3. Con el plano mostrado en la figura. Calcule:
a) Cotas de los puntos A y B b) Pendiente entre los puntos C y D c) Pendiente entre los puntos E y F
d) Cota del punto G e)Pendiente entre los puntos A y G
4. En un lote cuadrado de 60 metros de lado se hizo la toma de topografía utilizando una cuadrícula cada 20
metros y otras estacas ubicadas según diversos quiebres del terreno, como se muestra en el esquema. Interpole
cotas redondas cada metro, dibuje el lote a una escala adecuada y sobre éste dibuje las curvas de nivel.
5. Para el plano de curvas de nivel mostrado, con equidistancia de 5 m, trace diferentes alternativas, partiendo
desde ambos extremos, para la localización de un eje vial con pendiente no mayor del 4% para conectar los
puntos A y B.
6. Teniendo en cuenta el plano de la figura 1, indique tres (3) características de las curvas de nivel y explique
claramente cada una de ellas. (valor 40%)
Figura 1. Plano de curvas de nivel.
7. Para el siguiente plano, figura 2, de curvas de nivel, dibujado a escala 1:2500, determine: (Valor 60%)
Pendiente del terreno de A á B:________________
Cota de los puntos: P =______________ Q=_______________
Pendiente entre los puntos: R-S=_____________ T-V =______________
Figura 2. Plano curvas de nivel
