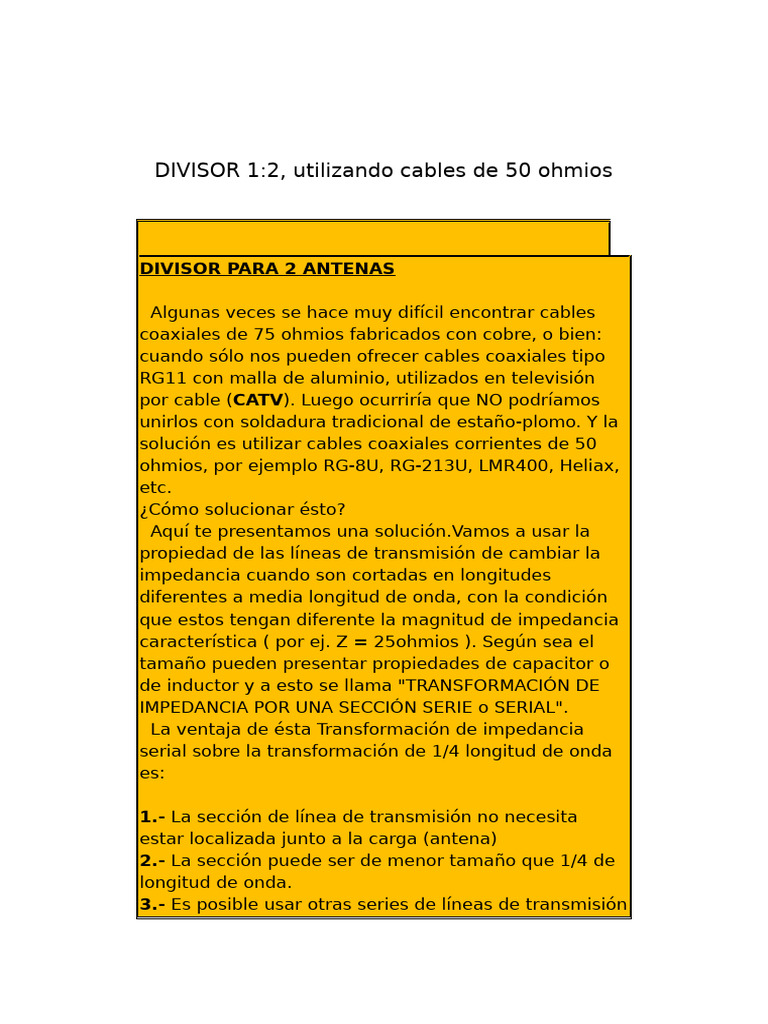

DIVISOR 1:2, utilizando cables de 50 ohmios
DIVISOR PARA 2 ANTENAS
Algunas veces se hace muy difícil encontrar cables
coaxiales de 75 ohmios fabricados con cobre, o bien:
cuando sólo nos pueden ofrecer cables coaxiales tipo
RG11 con malla de aluminio, utilizados en televisión
por cable (CATV). Luego ocurriría que NO podríamos
unirlos con soldadura tradicional de estaño-plomo. Y la
solución es utilizar cables coaxiales corrientes de 50
ohmios, por ejemplo RG-8U, RG-213U, LMR400, Heliax,
etc.
¿Cómo solucionar ésto?
Aquí te presentamos una solució[Link] a usar la
propiedad de las líneas de transmisión de cambiar la
impedancia cuando son cortadas en longitudes
diferentes a media longitud de onda, con la condición
que estos tengan diferente la magnitud de impedancia
característica ( por ej. Z = 25ohmios ). Según sea el
tamaño pueden presentar propiedades de capacitor o
de inductor y a esto se llama "TRANSFORMACIÓN DE
IMPEDANCIA POR UNA SECCIÓN SERIE o SERIAL".
La ventaja de ésta Transformación de impedancia
serial sobre la transformación de 1/4 longitud de onda
es:
1.- La sección de línea de transmisión no necesita
estar localizada junto a la carga (antena)
2.- La sección puede ser de menor tamaño que 1/4 de
longitud de onda.
3.- Es posible usar otras series de líneas de transmisión
de impedancias conocidas (25, 50, 75, 95, 300)
Ohmios.
El método para calcular las longitudes puede ser
mediante la carta de Smith o el algebraico. Para
hacerlo más fácil, hemos calculado en una tabla las
longitudes para los canales de televisión del 7 al 13.
Siempre preferimos utilizar cables de 50 ohmios (RG8U
o RG213U) con dieléctrico de polietileno SÓLIDO con
factor de velocidad 0.66, (los cables de ESPUMA de
polietileno tienen factor de velocidad entre 0.80 a
0.86). Al final presentamos la forma de calcular la
longitud de la sección de 25 ohmios, que es igual a la
sección de 50 ohmios para cualquier frecuencia. (note
Ud. Que, en frecuencias muy elevadas, como uhf y
microondas el factor de velocidad no es constante). Y
es mucho mejor medir el factor de velocidad con un
instrumento, como un analizador de antenas o un VNA.
Si tenemos dos antenas calibradas a impedancia de
50 ohmios y colocándolas en paralelo la impedancia
resultante va ser de 25 ohmios. Entonces necesitamos
hacer una transformación de 25 a 50 ohmios. La
solución es:
Can Sección de 25 Ω Sección de 50 Ω 1/2 long. de
al *0.66 *0.66 onda*0.66
7 8.7cm 8.7cm 56.0cm
9 8.2cm 8.2cm 52.4cm
11 7.7cm 7.7cm 49.2cm
13 7.3cm 7.3cm 46.5cm
Ahora bien, para conseguir una línea de transmisión
de 25 ohmios, solo es necesario colocar dos cables
coaxiales de 50 ohmios en paralelo. En este caso
usaremos dos cables coaxiales iguales de 50 ohmios
conectados en paralelo, el resultado es 25 ohmios.
Es muy necesario que los cables que van de el divisor
hacia las antenas, deben ser múltiplos de 1/2 longitud
de onda (n*1/2 long. de onda *factor de velocidad);
esto para mantener la impedancia de la antena al
mismo valor en el extremo de este cable,
(n=1,2,3,4,...). Para el "polietileno sólido" es 0.66, para
el coaxial con dieléctrico de "espuma de polietileno" es
0.80 a 0.86, y para dieléctrico de "teflón" 0.69 a 0.70.
CALCULO DE MEDIA LONGITUD DE ONDA, 1/2 λ :
n = 1,2,3,4,...
fv =f actor de velocidad característico del cable coaxial
1/2 longitud de onda * factor de vel. = (150 * fv) /
frec(MHz) -- (en metros).
CALCULO DE SECCIONES DE 25 Y 50 OHMIOS,
(S) :
S = (2340 * fv) / frec [Mhz]
Ejemplo 1: para radio FM, frecuencia = 98.1MHz, fv =
0.81 (cable LMR400):
Longitud S = 2340 * fv / frec(MHz) = 2340*0.81 / 98.1
= 19.32 cm
1/2 longitud de onda = 15000/98.1 = 153 cm * n
Ejemplo 2: para canal 14 en UHF con cable de 50
ohmios y factor=0.85:
Longitud S = 2340 * fv / frec(MHz) = 2340*0.85/473 =
4.21 cm ....>>muy pequeño!!...
Nota: Se ha usado la frecuencia central del canal 14,
(470+476)/2 MHz.
Datos necesarios:
fv- factor de velocidad de cada tipo de cable coaxial
F - frecuencia en MHz.
La impedancia Zo de las antenas necesariamente debe ser de 50
ohmios +j0.
La longitud de los 2 cables hacia las ANTENAS debe ser multiplo de
1/2 long. de onda por su factor de velocidad ( n * λ/2 * fv ):
longitud real del coaxial para cada ANTENA =
n*1/2 longitud de onda* fv
n = 1,2,3,4,5,6...
FRECUENCIA ( F ): MHz
Factor de velocidad del coaxial, 50 0.1 a
Ω ( fv ): 1.0
Sección S de cada cable coaxial
cm
real: (S)
1/2 Longitud de Onda-cable
coaxial real: metros
Longitud de Onda en el vacío :
(λ) metros
CONCLUSIÓN:
El método de acoplar impedancias es muy usado en
circuitos de microondas, con la diferencia que en
lugar de los cables coaxiales, éstos son remplazados
por líneas de transmisión hechos en el mismo
circuito impreso llamados "microcintas". Utilizando
varias secciones de acoplamiento se puede obtener
características especiales como mayor ancho de
banda, filtros de hendidura, filtros pasa bajos, filtros
pasa banda, circuitos resonantes LC, etc.
NOTA: Las longitudes reales de los latiguillos deben
ser verificados para alcanzar al divisor sin
problemas. Si es necesario se puede agregar o
disminuir a todos lo cables 1/2 longitud de onda real.
DIVISOR 1:2, utilizando cables de 50 ohmios
DIVISOR PARA 2 ANTENAS
Algunas veces se hace muy difícil encontrar cables coaxiales de 75
ohmios fabricados con cobre, o bien: cuando sólo nos pueden ofrecer
cables coaxiales tipo RG11 con malla de aluminio, utilizados en
televisión por cable (CATV). Luego ocurriría que NO podríamos
unirlos con soldadura tradicional de estaño-plomo. Y la solución es
utilizar cables coaxiales corrientes de 50 ohmios, por ejemplo RG-
8U, RG-213U, LMR400, Heliax, etc.
¿Cómo solucionar ésto?
Aquí te presentamos una solució[Link] a usar la propiedad de las
líneas de transmisión de cambiar la impedancia cuando son cortadas
en longitudes diferentes a media longitud de onda, con la condición
que estos tengan diferente la magnitud de impedancia característica
( por ej. Z = 25ohmios ). Según sea el tamaño pueden presentar
propiedades de capacitor o de inductor y a esto se llama
"TRANSFORMACIÓN DE IMPEDANCIA POR UNA SECCIÓN
SERIE o SERIAL".
La ventaja de ésta Transformación de impedancia serial sobre la
transformación de 1/4 longitud de onda es:
1.- La sección de línea de transmisión no necesita estar localizada
junto a la carga (antena)
2.- La sección puede ser de menor tamaño que 1/4 de longitud de
onda.
3.- Es posible usar otras series de líneas de transmisión de
impedancias conocidas (25, 50, 75, 95, 300) Ohmios.
El método para calcular las longitudes puede ser mediante la carta
de Smith o el algebraico. Para hacerlo más fácil, hemos calculado en
una tabla las longitudes para los canales de televisión del 7 al 13.
Siempre preferimos utilizar cables de 50 ohmios (RG8U o RG213U)
con dieléctrico de polietileno SÓLIDO con factor de velocidad 0.66,
(los cables de ESPUMA de polietileno tienen factor de velocidad
entre 0.80 a 0.86). Al final presentamos la forma de calcular la
longitud de la sección de 25 ohmios, que es igual a la sección de 50
ohmios para cualquier frecuencia. (note Ud. Que, en frecuencias muy
elevadas, como uhf y microondas el factor de velocidad no es
constante). Y es mucho mejor medir el factor de velocidad con un
instrumento, como un analizador de antenas o un VNA.
Si tenemos dos antenas calibradas a impedancia de 50 ohmios y
colocándolas en paralelo la impedancia resultante va ser de 25
ohmios. Entonces necesitamos hacer una transformación de 25 a 50
ohmios. La solución es:
Sección de 25 Ω Sección de 50 Ω 1/2 long. de
Canal
*0.66 *0.66 onda*0.66
7 8.7cm 8.7cm 56.0cm
9 8.2cm 8.2cm 52.4cm
11 7.7cm 7.7cm 49.2cm
13 7.3cm 7.3cm 46.5cm
Ahora bien, para conseguir una línea de transmisión de 25 ohmios,
solo es necesario colocar dos cables coaxiales de 50 ohmios en
paralelo. En este caso usaremos dos cables coaxiales iguales de 50
ohmios conectados en paralelo, el resultado es 25 ohmios.
Es muy necesario que los cables que van de el divisor hacia las
antenas, deben ser múltiplos de 1/2 longitud de onda (n*1/2 long. de
onda *factor de velocidad); esto para mantener la impedancia de la
antena al mismo valor en el extremo de este cable, (n=1,2,3,4,...).
Para el "polietileno sólido" es 0.66, para el coaxial con dieléctrico de
"espuma de polietileno" es 0.80 a 0.86, y para dieléctrico de "teflón"
0.69 a 0.70.
CALCULO DE MEDIA LONGITUD DE ONDA, 1/2 λ :
n = 1,2,3,4,...
fv =f actor de velocidad característico del cable coaxial
1/2 longitud de onda * factor de vel. = (150 * fv) / frec(MHz) -- (en
metros).
CALCULO DE SECCIONES DE 25 Y 50 OHMIOS, (S) :
S = (2340 * fv) / frec [Mhz]
Ejemplo 1: para radio FM, frecuencia = 98.1MHz, fv = 0.81 (cable
LMR400):
Longitud S = 2340 * fv / frec(MHz) = 2340*0.81 / 98.1 = 19.32 cm
1/2 longitud de onda = 15000/98.1 = 153 cm * n
Ejemplo 2: para canal 14 en UHF con cable de 50 ohmios y
factor=0.85:
Longitud S = 2340 * fv / frec(MHz) = 2340*0.85/473 = 4.21
cm ....>>muy pequeño!!...
Nota: Se ha usado la frecuencia central del canal 14, (470+476)/2
MHz.
Datos necesarios:
fv- factor de velocidad de cada tipo de cable coaxial
F - frecuencia en MHz.
La impedancia Zo de las antenas necesariamente debe ser de 50
ohmios +j0.
La longitud de los 2 cables hacia las ANTENAS debe ser multiplo de
1/2 long. de onda por su factor de velocidad ( n * λ/2 * fv ):
longitud real del coaxial para cada ANTENA = n*1/2 longitud de
onda* fv
n = 1,2,3,4,5,6...
FRECUENCIA ( F ): MHz
Factor de velocidad del coaxial, 50 Ω ( fv ): 0.1 a 1.0
Sección S de cada cable coaxial real: (S) cm
1/2 Longitud de Onda-cable coaxial real: metros
Longitud de Onda en el vacío : (λ) metros
CONCLUSIÓN:
El método de acoplar impedancias es muy usado en circuitos de
microondas, con la diferencia que en lugar de los cables coaxiales,
éstos son remplazados por líneas de transmisión hechos en el
mismo circuito impreso llamados "microcintas". Utilizando varias
secciones de acoplamiento se puede obtener características
especiales como mayor ancho de banda, filtros de hendidura,
filtros pasa bajos, filtros pasa banda, circuitos resonantes LC, etc.
NOTA: Las longitudes reales de los latiguillos deben ser
verificados para alcanzar al divisor sin problemas. Si es necesario
se puede agregar o disminuir a todos lo cables 1/2 longitud de
onda real.
