TALLER No 9
CONFIGURACION DE ENLACES TRONCALES DE VLAN EN
SWITCHS

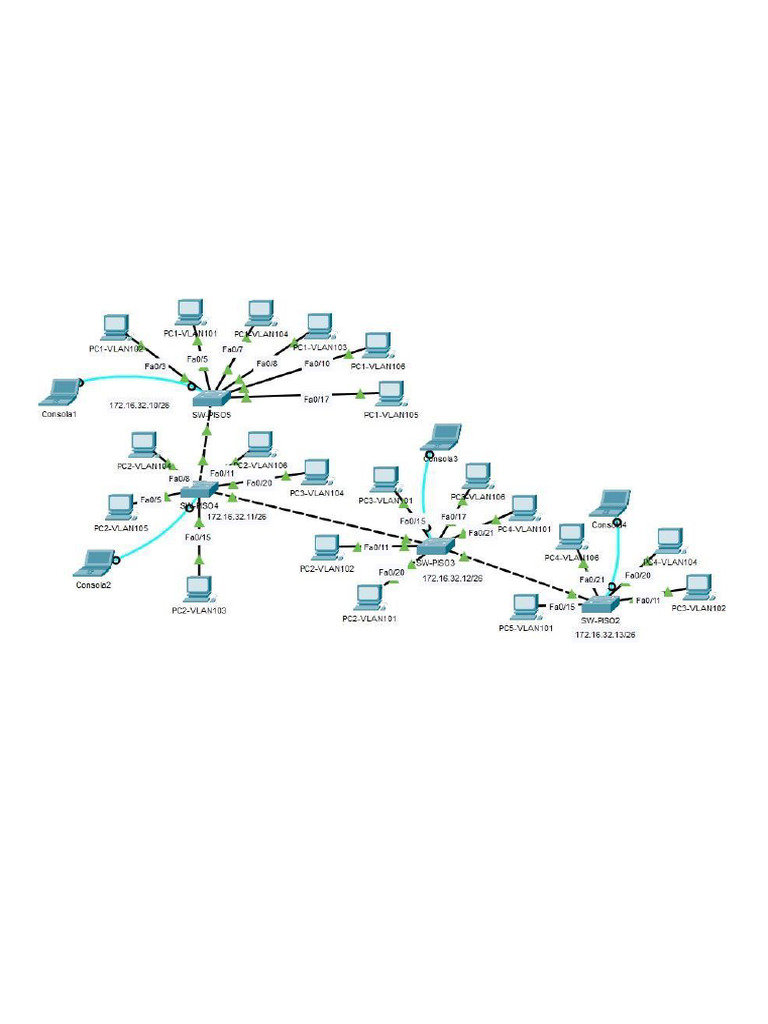

Realizar la implementación de la topología utilizando el simulador del Packet
Tracert v.8.2.2. Donde implemente los enlaces troncales necesarios para la
comunicación de las distintas VLANs independiente del Switch al que estén
conectados los PCs de cada una de las VLANs. Los requerimientos para la
configuración se describen a continuación:
CONFIGURACION BASICA SWITCHs :
1. CONTRASENA CONSOLA: cisco
2. CONTRASENA ENABLE: class
3. CONTRASENA VTY SEGURA SHH: cisco
4. IP VLAN 1: 172.16.32.X/26
5. GATEWAY: 172.16.32.1
6. GUARDAR CONFIGURACION EN CADA SWITCH
DESCRIPCION VLANs :
VLAN1 -> (default) -> RED: 172.16.32.0/26
VLAN101-> MARKETING -> RED: 172.16.32.64/26
VLAN102-> CONTABILIDAD -> RED: 172.16.32.128/26
VLAN103-> VENTAS -> RED: 172.16.32.192/26
VLAN104-> RRHH -> RED: 172.16.33.0/26
VLAN105-> FINANZAS -> RED: 172.16.33.64/26
VLAN106-> GERENCIA -> RED: 172.16.33.128/26
REQUERIMIENTO:
1. REALIZAR LA CONFIGURACION BASICA DE LOS SWITCH DE CADA
PISO
2. IMPLEMENTAR LAS VLANs Y CORRESPONDIENTE ESQUEMA DE
DIRECCIONAMIENTO
3. ASIGNAR POR LO MENOS 3 PUERTOS PARA CADA VLAN UTILIZADA
EN CADA SWITCH SEGÚN LA TOPOLOGIA
4. ESTABLECERY CONFIGURAR LOS ENLACES TRONCALES ENTRE
CADA SWITCH DE LA TOPOLOGIA
5. PERMITIR EL TRAFICO DE LAS VLANs POR LOS ENLACES
TRONCALES QUE CORRESPONDAN
6. ASIGNAR LAS DIRECCIONES IPs A CADA UNO DE LOS PCs DE
ACUERDO A LA VLAN QUE CORRESPONDA
7. REALIZAR PRUEBAS DE CONECTIVIDAD (PING) ENTRE TODAS LAS
PCs DE LA MISMA VLAN (CAPTURAR LA PANTALLA DE CADA
PRUEBA DE CONEXION)
Nota.- para la configuración debe realizarla mediante PC-de-Administración
por el puerto de consola. Reservando la primera dirección IP de cada subred
para la dirección de Gateway (puerta de enlace)
Fecha de Entrega: Miércoles 14 de mayo de 2025
