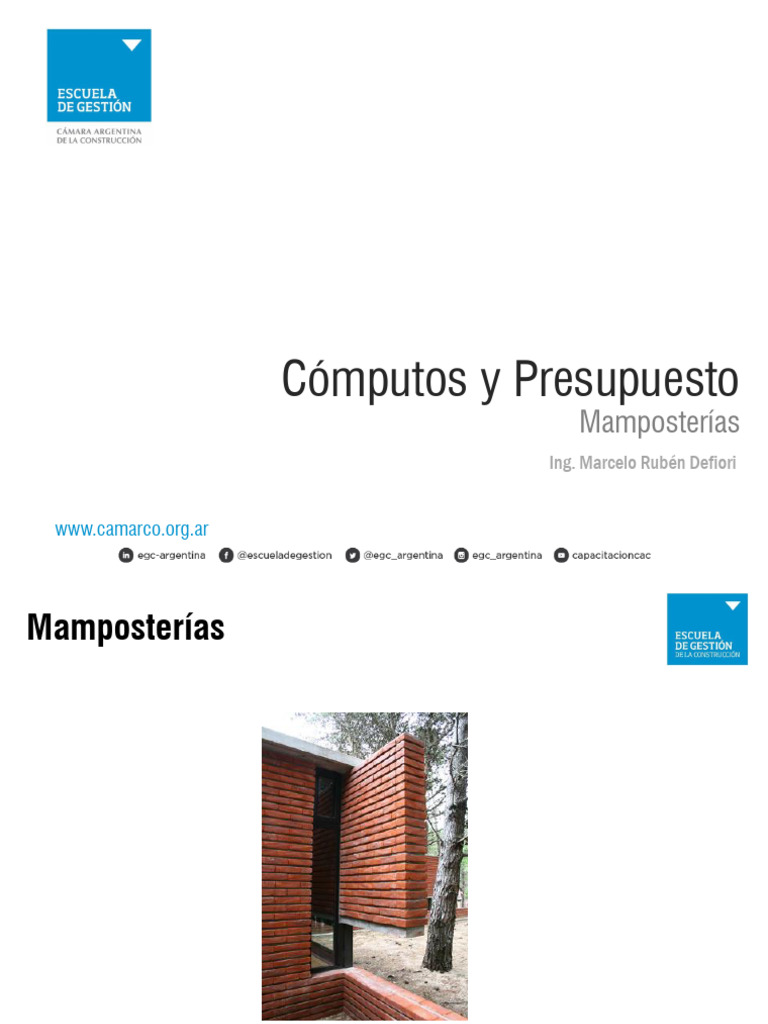

Cómputos y Presupuesto
Mamposterías
Ing. Marcelo Rubén Defiori
www.camarco.org.ar
Mamposterías
www.camarco.org.ar
Definición de mampostería
Definición:
Pared en la que los elementos que lo constituyen
(piedras recortadas o piezas industrializadas) se
colocan por yuxtaposición unidos por un mortero.
www.camarco.org.ar
Clasificación
Criterios
Se clasifican en función de
1. Tipo de pieza
2. Tipo de aparejo o disposición de la pieza
3. Ubicación en la obra
4. Terminación de la junta
www.camarco.org.ar
Clasificación de mampostería
Mampostería de ladrillos huecos (m2)
• De 8x18x33
• De 12x18x33
• De 18x18x33
Mampostería de ladrillos huecos portantes (m2)
• De 12x19x40
• De 18x19x40
www.camarco.org.ar
Otros…
Mampostería de ladrillos de vidrio (m2)
• Exteriores (indicar tipo)
• Interiores (indicar tipo)
Mampostería de bloques de hormigón (m3 o m2)
• En cimientos
• En elevación
• Tabiques
www.camarco.org.ar
Mamposterías compuestas
Si bien pueden computarse como paquete, debe
tomarse en cuenta que:
• No se ejecutan simultáneamente
• No siempre tienen la misma altura
• No tienen el mismo costo unitario
Se recomienda computarlos en forma separada.
www.camarco.org.ar
Medición:
El criterio general es
• Los muros macizos se computan por m3
• Los muros de ladrillos huecos por m2
• Los vanos se descuentan a partir de los 3 m2,
esta práctica se llama Vacío por Lleno
www.camarco.org.ar
Vacío x lleno
Aplica sólo para la mano de obra.
El cómputo por lo tanto es doble,
1) Para determinar la mano de obra
2) Para determinar el consumo de materiales
En el presupuesto la cantidad es la obtenida con la
regla de vacío x lleno.
www.camarco.org.ar
Relevamiento
El criterio tradicional es
• Los muros se identifican con algún código
• Se cargan en una planilla (Largo y alto)
• Se calcula su área neta
• Se deducen los vanos
• Se suman todos los muros del mismo tipo
www.camarco.org.ar
Cómputo con CAD
Se pueden usar bloques dinámicos con atributos, y
olvidarnos de medir y computar con el comando
EATTEXT.
www.camarco.org.ar
Segmento dinámico
Podemos crear una polilínea dinámica con atributos
Tipo Muro, Alto y Largo para computar muros:
• El tipo de muro y el alto son atributos que
ingresa el usuario
• El largo es un atributo que está vinculado a la
longitud de la polílinea y se actualiza cuando
esta cambia de longitud (luego de regenerar)
www.camarco.org.ar
Bloque dinámico
Los 3 Atributos
www.camarco.org.ar
Creación del bloque dinámico
Hacer una polilínea en la capa 0 de autocad
Darle un espesor algo menor que el muro (0.06)
Grabarla como un bloque, Lo llamé “mipolidin”
Seleccionar el bloque y editarlo, con el comando de
línea BEDIT o el atajo BE
www.camarco.org.ar
Editar el Bloque
www.camarco.org.ar
Modo edición de bloques
Permite asignar parámetros y asociar acciones
www.camarco.org.ar
Asignación de parámetros
Asignamos un parámetro a cada extremo de la polilínea
www.camarco.org.ar
Asignar Acciones a Parámetros
A cada parámetro le asigno una acción Stretch
www.camarco.org.ar
Asignar propiedad Stretch
1. Seleccionar Stretch en el menú de Acciones
2. Seleccionar el parámetro
3. Hacer una ventana de Stretch
4. Seleccionar la polilínea y el parámetro
www.camarco.org.ar
Grabar
www.camarco.org.ar
Probar el bloque
Inserte el bloque en la ventana Model
Pruebe estirarlo desde cualquier extremo
www.camarco.org.ar
Agregar atributo TIPO, al bloque
1. Edite
nuevamente el
bloque (BE)
2. Agregue el
atributo TIPO,
para el tipo de
muro
www.camarco.org.ar
Ubicar el atributo TIPO
Coloque el atributo TIPO cerca de la polilínea,
proceda de manera análoga con el atributo ALTO
www.camarco.org.ar
Definir Atributo “Largo”
www.camarco.org.ar
Vincular Largo con el Objeto Polilínea
www.camarco.org.ar
Seleccionar la propiedad “Leght”
Después de seleccionar la polilínea, seleccionamos la
propiedad Length, en la ventana de propiedades
www.camarco.org.ar
Guardar y Posicionar Bloques en Muros
Después de posicionar el atributo junto a la
polilínea, guardamos el bloque dinámico
Inserte el bloque sobre los
muros como muestra la
figura …
Para cada tipo de muro hay
una capa
www.camarco.org.ar
Procedimiento
1. Sobre cada muro, en su capa, se inserta una
polilínea, indicando Tipo de Muro y Altura.
2. Se estira el bloque hasta que coincida con los
extremos del muro
3. Se procede del mismo modo con los vanos, con la
diferencia que la Altura se ingresa negativa
4. Se computa con el comando EATTEXT
www.camarco.org.ar
Cómputo con EATTEXT
1. Después de insertar los bloques dinámicos,
REGEN, actualiza los largos
2. Ajustar el dibujo para verlo completo
3. Luego escribir EATTEXT , esto abre un asistente
para extracción de atributos de bloques y
permite crear un archivo de Excel con el cómputo
www.camarco.org.ar
Crear plantilla de extracción
www.camarco.org.ar
Guardar plantilla de extracción
www.camarco.org.ar
Seleccionar bloques en el dibujo
Seleccionamos la opción inferior y luego el botón a
la derecha para seleccionar los bloques
www.camarco.org.ar
Proceso de selección de bloques
Seleccionar la planta
que quiere computar y
oprimir Enter.
Oprimir Siguiente
www.camarco.org.ar
Seleccionar el bloque
Seleccione sólo el bloque dinámico de muros, aquí
se llama a-muro-genérico, oprima Siguiente
www.camarco.org.ar
Seleccionar atributos del bloque
En la ventana derecha, tildar “Atribute” y sólo verá
los 3 atributos del bloque
www.camarco.org.ar
Obtener el cómputo
Muestra el cómputo de elementos
www.camarco.org.ar
Extraer cómputo a Excel
Seleccione la 2da opción, grabe a Excel y Finalice.
www.camarco.org.ar
Archivo de Excel con Extracción
Los números vienen en formato de texto y hay que
convertirlos a valores numéricos…
www.camarco.org.ar
Conversión de número almacenados como texto
a valor
La función Valor(texto), transforma un número del
formato texto al formato numérico
www.camarco.org.ar
Plantilla para procesar Extracción
www.camarco.org.ar
Tabla dinámica de mampostería
www.camarco.org.ar
Cómputo de Materiales
Los materiales dependen del mampuesto, la traba y
espesor de juntas. Los pasos para su cálculo son:
1. Calcular la cantidad de piezas por m2
2. Calcular el volumen de mortero por m2
3. Calcular la cantidad de insumos por m2
www.camarco.org.ar
Morteros
La tabla indica cantidades para 1 m3 de mortero
Fuente: Cómputos y Presupuestos de Chandías
www.camarco.org.ar
Cómputo de ladrillos
Se calculan en función de cuantas piezas con media
junta entran en 1 m2
Nro ladrillos = 1 / (Área
ladrillo + juntas)
Para un 8x18x33 el área
es 0.195 de alto x 0.33
de largo (sin junta
vertical)
www.camarco.org.ar
Cómputo de mezclas
El área de mezcla es (1 m2 – el área ocupado por las
piezas calculadas)
El volumen de la mezcla es el área de la mezcla por el
grosor de la pared
En paredes de ladrillos huecos, 8-12-18 x 18 x33
El área de mezcla es 0.08 m2/m2, pues el 92% de
cada m2 es ladrillo
www.camarco.org.ar
Ejemplo: Pared de LH 8x18x33
Cant = 1/ (0,195 x 0,33) = 15,54 ladrillos/m2
Área mezcla = 1 – 0.33 x 0.18 x 15,54 = 1 – 0.92 =
0.08m2, Tipo de mezcla ¼:1:4
Volumen de mezcla = 0.08 m2 x 0.08 m = 0.006 m3
Cemento = 0.006 m3/m2 x 81 kg/m3 = 0.5 kg / m2
Cal = 0.006 m3/m2 x 122 kg/m3 = 0.75 kg / m2
Arena = 0.006 m3/m2 x 0.93 m3/m3 = 0.006 m3/m2
www.camarco.org.ar
Desperdicios
En muros es normal considerar un 5% + de ladrillos
por cortes y piezas rotas.
También vale un 5% para la mezcla, que se cae y
desperdicia
Estos desperdicios se consideran en el análisis de
costos.
www.camarco.org.ar
Mano de Obra
Ver la Base de Costos
Los rendimientos son aproximados y pueden variar
www.camarco.org.ar
Mano de Obra
www.camarco.org.ar
Corrección del Vacío x Lleno
Supongamos que el área real del muro de 8x18x33
del ejemplo es 85 m2, y el área de norma es 100 m2
La cantidad de piezas a comprar con desperdicio es
15.54 lad/m2 x 1.05 x 85 m2 = 1386 ladrillos
La cantidad a colocar en el análisis de costo es
1386 / 100 m2 (cómputo de norma) = 13.86 lad/m2
www.camarco.org.ar
Síntesis
1. Identificar los tipos de muros distintos
2. Crear los bloques, uno para cada tipo, en cada capa
3. Colocar los bloques en coincidencia con cada muro
4. Regenerar el dibujo, apagar todo lo irrelevante
5. Extraer Atributos a Excel
6. Procesar en Excel
7. Costear considerando el Vacío x Lleno
