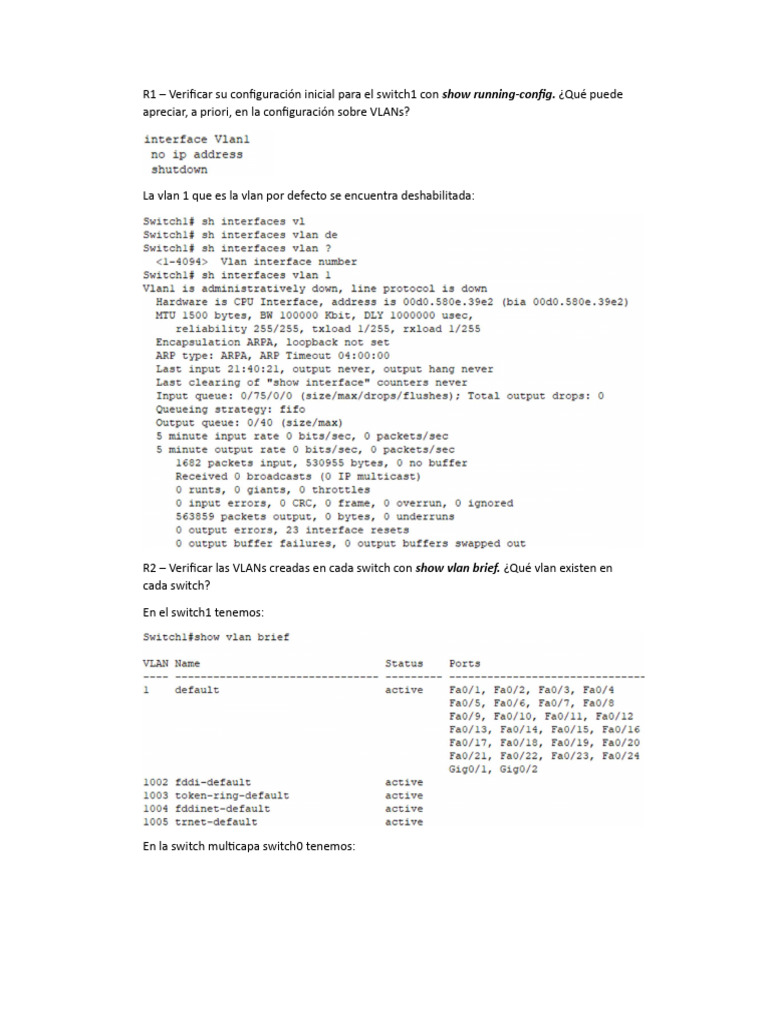

R1 – Verificar su configuración inicial para el switch1 con show running-config.
¿Qué puede
apreciar, a priori, en la configuración sobre VLANs?
La vlan 1 que es la vlan por defecto se encuentra deshabilitada:
R2 – Verificar las VLANs creadas en cada switch con show vlan brief. ¿Qué vlan existen en
cada switch?
En el switch1 tenemos:
En la switch mul capa switch0 tenemos:
En el switch2 tenemos:
R3 - ¿Cuáles son lsa VLANs a u lizar para ethernet? Use show vlan.
Para ethernet tenemos la VLAN 1:
Con el uso de show interfaces switchport tenemos para cada uno de los puertos lo siguiente:
R4 - ¿Qué puertos están asignados a cada VLAN de cada switch?
Todos los puertos enen asignado por defecto la VLAN 1 como na va en modo acceso. Esto
sucede en todos los switchs.
III.2 Configuración de VLANs
R5 – Ahora creamos una nueva VLAN. Después copie la salida de show VLAN para verificar
que se hayan creado.
Se crearon la Vlan 10 Usuario, Vlan 11 Voz, Vlan 20 Servidores y 21 Ges ón.
El show vlan para visualizar que se allan creado correctamente.
R6 – Asigen puertos a esas VLANs. Para verificar copie la salida show vlan.
Asignación de VLAN 10 a la interface FA 0/01 acceso a PC0.
Asignacion de VLAN 10 a la interface FA 0/02 como acceso a PC1.
Asignacion de VLAN 11 a la interface FA 0/03 como acceso a IP Phone0.
Resultado de show vlan:
R7 -Repita el procedimiento anterior para los otros switchs para los dis ntos puertos. Copie
la salida de show vlan.
Creacion de VLANs en switch2:
Verificar vlans creadas:
Asignación de VLANs a las interfaces de switch2:
El show vlan:
Ahora creamos vlans en switch mul layer switch0:
El comando show vlan:
Ahora asignamos VLAN a la interface del servidor y la impresora.
El show vlan:
III.3 Configuración de enlaces troncales.
R8 – Ver configuración existente en el switch1 con el comando show interface trunk. Copie la
salida e iden fique que significa cada salida.
El comando no me muestra nada, será porque no ene ninguna interface asignada como
troncal.
R9 – Realizar la configuración manual de los troncales en cada switch. Copie la salida e
iden fique que significa cada salida.
En el switch1 en la interface GE 0/01 tenemos:
El parámetro Vlans allowed on trunk indica las vlans permi das en el troncal, ahora la opción
allow and ac ve in management domain son las vlan especificas permi das para transmi r
tráfico a través del enlace, esto es esencial para administrar el tráfico en el trunk.
La opción vlans in spanning tree forwarding state and not pruned, se refiere al estado de las
vlans en el enlace troncal según STP y si están ac vas para enviar tráfico. En forwarding están
listas para transmi r trafico por el enlace, mientras que no pruned indica que el trafico de las
vlans se considera necesario en el enlace y permite que fluja tráfico no eliminando ninguna
de ellas.
En el switch mul layer en la interface G1/0/1 y G1/0/2:
En la interface al router0 tenemos:
El comando show interface trunk
Tenemos el modo de encapsulación 802.1q, status de Trunkink, como na va la vlan 1 y en
modo ac vo. Así también tenemos el spanning tree ac vo en los troncales.
En el switch2 tenemos:
R10 – Con el comando show running-config podemos ver las configuraciones en los switchs.
¿Qué puede apreciar, a priori, en la configuración sobre VLANs, dis nto al comienzo?
Me fue mas claro usar el comando show interface status para el switch1
Ahora realizo lo mismo en el switch0 mul layer:
En el switch2 tenemos el estado de las interfaces
Se puede agregar la interconexión entre las vlan y la iden ficación de los puertos.
III.4 Prueba de VLAN
R11. Configurar una IP para cada switch.
- Switch1 172.16.21.2
- Switch0 172.16.21.3
- Switch2 172.16.21.4
Se puede observar que realizando ping desde el switch2 a los diferentes switchs obtenemos:
Configuramos las IP en las PC de usuario:
- PC0 con IP 172.16.21.5/24
- PC1 con IP 172.16.10.3/24
- PC2 con IP 172.16.10.4/24
- PC3 con IP 172.16.10.5/24
Configuramos las IP para el servidor y la impresora:
- 172.16.20.2
- 172.16.20.3
R12 – ¿Se puede asignar cualquier VLAN para ges onar el switch? ¿Qué puede pasar si cambio
la VLAN1 por otra para su ges ón?
Si, se puede asignar cualquier VLAN para ges onar el switch. Si cambio la VLAN1 por otra para
la ges ón podría perder la administración remota del equipo. Debería hacerlo con precaución
ya que la vlan 1 na va de la negociando de caracterís cas entre las interfaces troncales,
enviando tramas ethernet sin e quetar, de esta manera los mensajes cdp para reconocimiento
de vecinos y otro trafico que se necesite sin e queta.
Si se desea cambiar la misma, se debe hacer con cuidado usando los comandos para realizar
dicho cambio de VLAN. Así también esto debería realizarlo en cada switch que tenga la VLAN 1
como administración.
Con el comando en un router:
Conf-if# interface gi0/0.100
Conf-subif# encapsula on dot1q 100 na ve
Con el comando en un switch:
Switch(config)# interface gigabitEthernet 1/0/1
Switch(config-if)# switchport trunk na ve vlan [ID de la VLAN]
R13 – Pruebe la conexión entre las PCs. Indique las respuestas correspondientes. ¿Qué
conclusiones se puede obtener?
Prueba de ping desde PC0 a las otras PCs.
Prueba de ping desde la PC1 a las otras PCs.
Prueba de ping desde el Servidor a las otras PCs
Conclusión: Se puede observar que se establece comunicación solo en aquellos hosts que se
encuentren en la misma vlan.
R15 – Pruebe hacer ping de dis ngas PCs a los switchs. Indique las respuestas
correspondientes.
Desde la PC0 a los switchs, se puede ver que se comunican por ping debido a que esta se
encuentra en la misma VLAN de ges ón.
Ping PC1 a switchs
Desde todas las PCs que se encuentran en la VLAN 10 no pueden comunicarse con los switch,
ya que estos están en una VLAN diferente.
III.5 Configuración de troncales en el router
R16 – Configurar sobre la interfaz del router que comunica con la red interna la VLAN 10.
Indicar el significado de los comandos anteriores.
El comando config-if# interface g0/0.10 indica que en la interface g0/0 debo agregar una
subinterfaz virtual en este caso la 10. Esto sucede para todas las VLANs que quisera agregar al
troncal.
El comando conf-subif# encapsula on dotQ 10 indica que se va a usar el estándar 802.1Q para
encapsular la VLAN 10 en trocal g0/0.10. Esto es similar a todas las VLANS a agregar en el
troncal.
El comando conf-subif# ip address 172.16.10.1 indica que a la subinterfaz vlan 10 se le
asignara la IP de puerta de enlace 172.16.10.1. Esto sucede para cada una de las subinterfaces
configuradas en el troncal.
R17- Configurar para las dis ntas VLANs. Indicar la configuración resultante.
R18 – Pruebe hacer ping entre equipos de dis ntas VLANs
Prueba de ping entre PC0 en la VLAN 21 y PC1 en la VLAN 10.
Prueba de ping entre servidores VLAN 20 Y PCs VLAN 10
