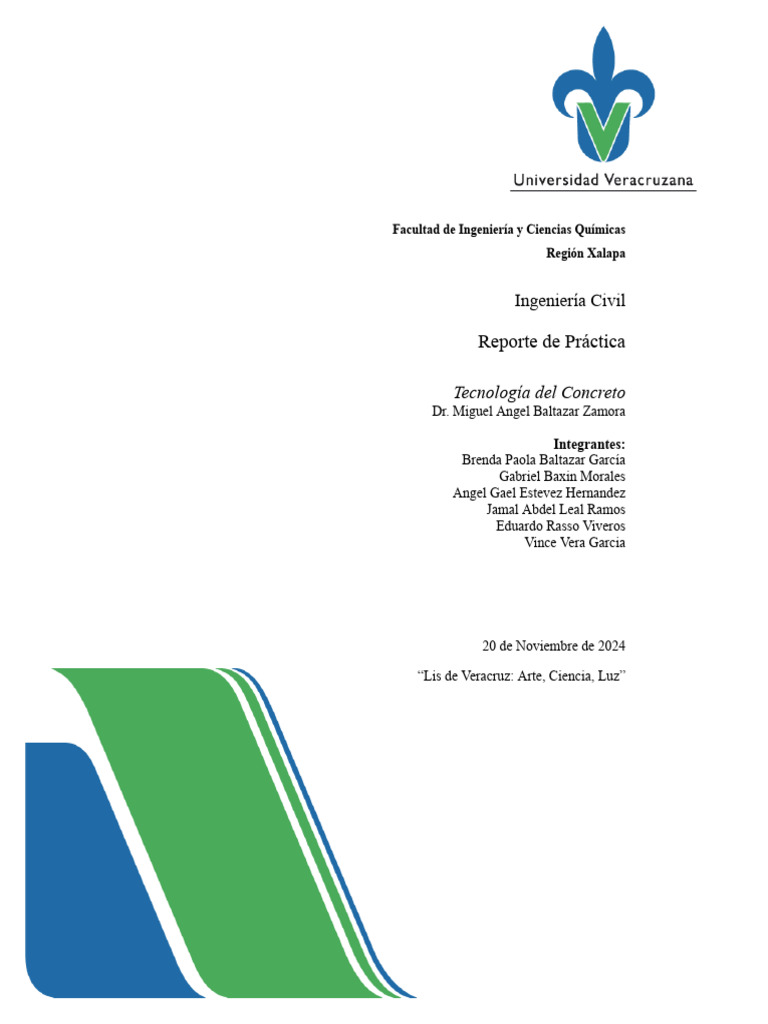

Facultad de Ingeniería y Ciencias Químicas
Región Xalapa
Ingeniería Civil
Reporte de Práctica
Tecnología del Concreto
Dr. Miguel Angel Baltazar Zamora
Integrantes:
Brenda Paola Baltazar García
Gabriel Baxin Morales
Angel Gael Estevez Hernandez
Jamal Abdel Leal Ramos
Eduardo Rasso Viveros
Vince Vera Garcia
20 de Noviembre de 2024
“Lis de Veracruz: Arte, Ciencia, Luz”
Práctica del método ACI 211.1
2
El diseño de la mezcla de concreto se realizó para un f’c= 250 kg/c𝑚 a los 28 días.
Caracterización de los Agregados
Arena
Práctica de humedad
Tara= 274.65 gr
Tara + Arena Húmeda= 409.21 gr
Tara + Arena Seca= 380.85 gr
𝑊 𝐴𝑟𝑒𝑛𝑎 𝐻ú𝑚𝑒𝑑𝑎
= 𝑇 𝐴𝑟𝑒𝑛𝑎 𝐻ú𝑚𝑒𝑑𝑎
− 𝑇 = 409. 21 − 274. 65 = 134. 56 𝑔𝑟
𝑊 𝐴𝑟𝑒𝑛𝑎 𝑆𝑒𝑐𝑎
= 𝑇 𝐴𝑟𝑒𝑛𝑎 𝑆𝑒𝑐𝑎
− 𝑇 = 380. 85 − 274. 65 = 106. 20 𝑔𝑟
𝑊 𝑤
= 𝑊 𝑤
= 𝑊 𝐴𝐻
− 𝑊 𝐴𝑆
= 134. 56 − 106. 20 = 28. 36 𝑔𝑟
𝑊 𝑤 28.36
%𝐻𝑢𝑚𝑒𝑑𝑎𝑑 = 𝑊
= 106.20
× 100 = 26. 20%
𝑠
Práctica de granulometría
Malla Retenido Pasa
41.73 gr
No. 40 13.79 gr 27.94 gr
No. 60 15.41 gr 12.53 gr
No. 100 9.44 gr 3.09 gr
No. 200 2.78 gr 0.31 gr
Total 41.73 gr
Malla A B % %
Peso Retenido 𝐴
× 100 Acumulado Pasa
𝑊
No. 40 13.79 gr 33% 33 67
No. 60 15.41 gr 37% 70 30
No. 100 9.44 gr 23% 93 7
No. 200 2.78 gr 6% 99 1
Total 41.73 gr 1%
Módulo de Finura
∑ % 𝐴𝐶𝑈𝑀
245
100
= 100
= 2. 95
𝑀ó𝑑𝑢𝑙𝑜 𝑑𝑒 𝐹𝑖𝑛𝑢𝑟𝑎 = 2. 95
Práctica de densidad
Peso Matraz= 37.67 gr
Peso Matraz + Arena= 93.85 gr
Peso Arena= 6.18 gr
Peso Matraz + Agua= 662.09 gr
Peso Matraz + Sólido + Agua= 663.88 gr
6.18𝑔𝑟
𝑆𝑠 = (6.18𝑔𝑟+662.09𝑔𝑟)−663.88𝑔𝑟
𝑆𝑠 = 1. 41
𝑊𝑆𝑠 = 1. 97
Grava
Práctica de humedad (Método rápido)
Charola= 480.92 gr
Charola + Grava Húmeda= 953.02 gr
Charola + Grava Seca= 900.13 gr
𝑊 𝐺𝑟𝑎𝑣𝑎 𝐻ú𝑚𝑒𝑑𝑎
= 𝐶 𝐺𝑟𝑎𝑣𝑎 𝐻ú𝑚𝑒𝑑𝑎
− 𝐶 = 953. 02 − 480. 92 = 472. 1 𝑔𝑟
𝑊 𝐺𝑟𝑎𝑣𝑎 𝑆𝑒𝑐𝑎
= 𝐶 𝐺𝑟𝑎𝑣𝑎 𝑆𝑒𝑐𝑎
− 𝐶 = 900. 13 − 480. 92 = 419. 81 𝑔𝑟
4
𝑊 𝑤
= 𝑊 𝑤
= 𝑊 𝐺𝐻
− 𝑊 𝐺𝑆
= 472. 1 − 419. 81 = 52. 29 𝑔𝑟
𝑊 𝑤 52.29
%𝐻𝑢𝑚𝑒𝑑𝑎𝑑 = 𝑊
= 419.81
× 100 = 12. 45%
𝐺𝑠
Práctica de granulometría
Malla Retenido
1½"
1" 50.39 gr
¾" 295.71 gr
½" 411.13 gr
¼" 302.91 gr
No. 4 23.66gr
16.96 gr
La mayor cantidad de grava se encuentra en la malla ½", por lo que el T.M.N =½".
Práctica de P.V.S.V.
Peso Cubeta + Grava= 15.61 kg
Peso Cubeta= 5.44 kg
Volumen del recipiente= 9.61 Litros
𝑊 𝐺𝑟𝑎𝑣𝑎
= 𝑊 𝐺𝑟𝑎𝑣𝑎+𝐶𝑢𝑏𝑒𝑡𝑎
−𝑊 𝐶𝑢𝑏𝑒𝑡𝑎
= 15. 61 − 5. 44 = 10. 71𝑘𝑔
𝑘𝑔
𝑃. 𝑉. 𝑆. 𝑉 = 𝑊 𝐺𝑟𝑎𝑣𝑎 𝑉𝑎𝑟𝑖𝑙𝑙𝑎𝑑𝑎
÷𝑉 𝑅𝑒𝑐𝑖𝑝𝑖𝑒𝑛𝑡𝑒
= 10. 71𝑘𝑔 ÷ 9. 61𝑙 = 1. 058 𝑙
Proporcionamiento
2
Bajo la ACI 211.1 para un f’c= 250 kg/c𝑚 a los 28 días. Se diseñó para un metro
3
cúbico (𝑚 )
Del laboratorio tenemos los siguientes datos de los agregados:
Material Ss M.F T.M.N P.V.S.V. OBS% W%
Pétreo Día del
colado
Grava - - 12.7mm(½") 1351
𝑘𝑔
3
- -
𝑐𝑚
Arena 1.41 2.95 - - - -
Vamos a calcular una trabe
1. Rendimiento→Trabe.
6.3.1← por centímetro
2. Determinar la cantidad de agua guiados con la tabla 6.3.3
Tabla T.M.N (por mm)
Rangos α 𝑘𝑔
revenimiento (Son litros)
(por cm) 3
Para un 𝑚 de
concreto
Los cubos de concreto tenían medidas de 15 centímetros por lado, dando un
3
volumen de 0.00338𝑚 por cubo. Tomando en cuenta los cuatro cubos, será un
3
volumen de aproximadamente 0.0135𝑚 .
6
Para los
cubos
Agua 205
𝑙
3
3.08 + 1 litro al colar
𝑚
Cemento 427
𝑘𝑔
3
6.40 + 2 kilos al colar
𝑚
Grava 1288
𝑘𝑔
3
19.32
𝑚
Arena 512
𝑘𝑔
3
7.68
𝑚
Control de calidad
El colado se realizó bajo las siguientes condiciones:
Mezcla
Temperatura 22.8 °C
Revenimiento 0 cm
Peso unitario 1958.82 kg
● Para peso unitario tenemos:
Molde = 8.34 kg para cada espécimen
3
𝑃𝑒𝑠𝑜 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑜 = 15𝑘𝑔 − 8. 34𝑘𝑔 = 6. 66𝑘𝑔 ÷ 0. 0034𝑚
𝑃𝑒𝑠𝑜 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑜 = 1958. 82
● Temperatura
● Revenimiento
● Relación agua cemento
𝐴/𝐶 = 4. 08 ÷ 8. 40
𝐴/𝐶 = 0. 4857
Comportamiento esperado de los cubos de concreto de acuerdo a su resistencia:
7 días→50%
14 días→70-80%
21 días→90%
28 días→95-100%
Día de ensayo Toneladas a Área de aplicación 𝑓'𝑐 =
𝑤
𝐴
compresión
7 52.74 201.06 𝑐𝑚
2
257.32
𝑘𝑔
2
𝑐𝑚
14 53.23 201.06 𝑐𝑚
2
259.72
𝑘𝑔
2
𝑐𝑚
21 55.10 201.06 𝑐𝑚
2
271.77
𝑘𝑔
2
𝑐𝑚
28 55.10 201.06 𝑐𝑚
2 271.77
