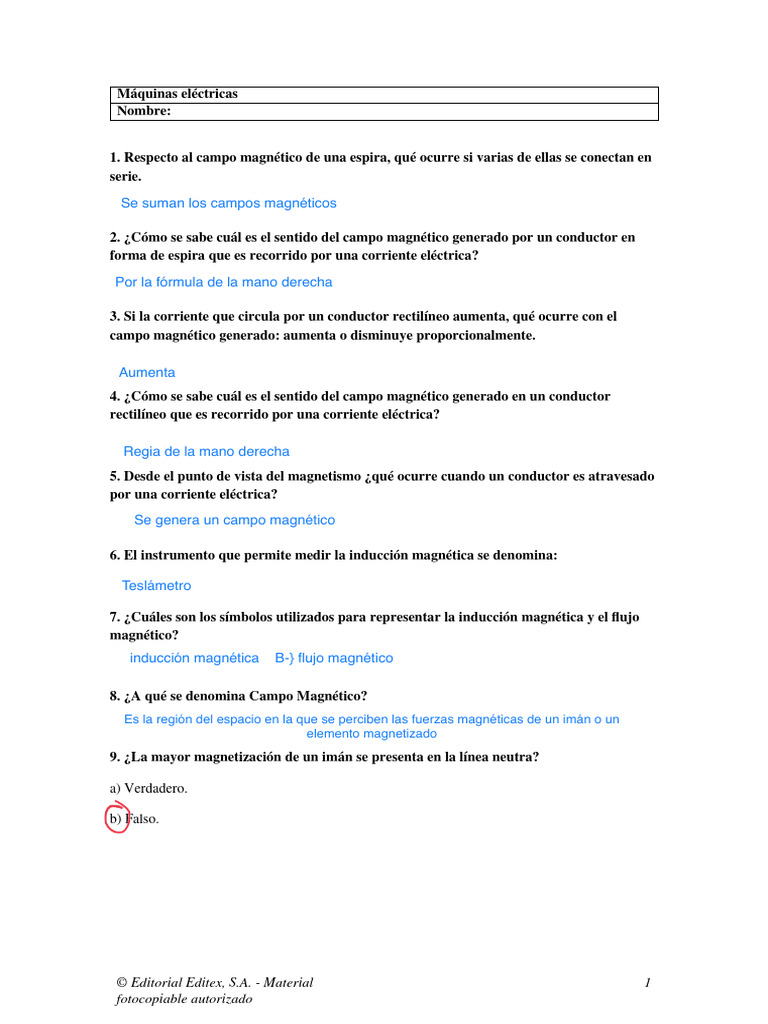

Máquinas eléctricas
Nombre:
1. Respecto al campo magnético de una espira, qué ocurre si varias de ellas se conectan en
serie.
Se suman los campos magnéticos
2. ¿Cómo se sabe cuál es el sentido del campo magnético generado por un conductor en
forma de espira que es recorrido por una corriente eléctrica?
Por la fórmula de la mano derecha
3. Si la corriente que circula por un conductor rectilíneo aumenta, qué ocurre con el
campo magnético generado: aumenta o disminuye proporcionalmente.
Aumenta
4. ¿Cómo se sabe cuál es el sentido del campo magnético generado en un conductor
rectilíneo que es recorrido por una corriente eléctrica?
Regia de la mano derecha
5. Desde el punto de vista del magnetismo ¿qué ocurre cuando un conductor es atravesado
por una corriente eléctrica?
Texto
Se genera un campo magnético
6. El instrumento que permite medir la inducción magnética se denomina:
Teslámetro
7. ¿Cuáles son los símbolos utilizados para representar la inducción magnética y el flujo
magnético?
inducción magnética B-} flujo magnético
8. ¿A qué se denomina Campo Magnético?
Es la región del espacio en la que se perciben las fuerzas magnéticas de un imán o un
elemento magnetizado
9. ¿La mayor magnetización de un imán se presenta en la línea neutra?
a) Verdadero.
b) Falso.
© Editorial Editex, S.A. - Material 1
fotocopiable autorizado
10. Dibuja cómo son las líneas de fuerza en estos dos imanes. ¿Cómo se encuentran, en
atracción o en repulsión?
Repulsión
11. ¿Cuáles de estos dispositivos no dispone de un circuito magnético?
a) Una bobina
b) Una lámpara incandescente.
c) Un transformador.
d) El estator de un motor eléctrico.
e) Un altavoz
12. Una solenoide es:
a) Una espira.
b) Una bobina.
c) Un tipo de material magnético.
d) Una unidad de campo magnético.
13. ¿Qué magnitudes del electromagnetismo se representan con las letras H y F?
14. ¿Cuáles son las unidades, en el sistema internacional, para el flujo magnético y la
inducción magnética?
Flujo magnético se mide en Weber (Wb). la unidad del Tesla ( inducción magnética)
15. Dibuja cuál es el sentido de campo magnético en los siguientes conductores rectilíneos
que son recorridos por una corriente eléctrica.
© Editorial Editex, S.A. - Material 2
fotocopiable autorizado
16. ¿Qué científico fue el primero en evidenciar la relación que existe entre la electricidad
y magnetismo?
En 1820 Oersted
17. Dibuja en los puntos marcados de la espira cuál es el sentido del campo magnético.
18. ¿Cuál es la polaridad en ambos lados de esta espira?
19. Di cuál es la polaridad en estas bobinas conociendo el sentido de la corriente que las
recorre.
20. ¿En función de qué parámetros se calcula la intensidad de campo magnético H que
circula por una bobina?
21. ¿Cuál es la relación de la unidad de la inducción magnética entre el sistema cegesimal
(CGS) y el sistema internacional?
22. ¿Qué se representa en los ejes X e Y de la curva de magnetización de un material?
Eje x: H y Eje y: H
23. ¿Qué es la permeabilidad magnética?
Es la capacidad que tienen los materiales de magnetizarse o facilitar el
paso de las líneas de fuerza a través de ellos
© Editorial Editex, S.A. - Material 3
fotocopiable autorizado
24. ¿Qué es la remanencia?
25. ¿A qué se denomina ciclo de histéresis?
el comportamiento de un material ferromagnético que se encuentra sometido a la acción de
un campo magnético en el que se van modificando progresivamente los valores de B y H
26. ¿A qué se denomina corrientes de Foucault?
Corrientes parasitas
27. ¿Qué se hace para evitar las corrientes de Foucault en las máquinas eléctricas?
Laminado el núcleo de hierro con muchas chapas
28. ¿Qué ocurre en un conductor por el que circula una corriente eléctrica y es sometido a
un campo magnético?
Que tiende a salir de dicho campo
29. ¿Qué ocurre si un conductor eléctrico se mueve en campo magnético cortando sus
líneas de fuerza?
Que se induce sobre él una corriente eléctrica
30. ¿Cuáles son las unidades, en el sistema cegesimal (CGS), para el flujo magnético y la
inducción magnética?
31. Dibujaqué sentido tiene la fuerza F, la corriente y el campo en lasiguiente espira que
gira en el interior de un campo magnético segúnse muestra en la figura:
32. ¿Cuál es el sentido de la corriente inducida sobre los conductores de la figura si se
mueve en el sentido de la flecha F en el interior del campo magnético?
© Editorial Editex, S.A. - Material 4
fotocopiable autorizado
33. ¿En qué sentido se moverá el conductor de la figura si por él circula una corriente
eléctrica en el sentido de la flecha?
34. ¿Para qué se utiliza la denominada regla de los tres dedos de la mano izquierda?
35. Observa los dos ciclos de histéresis representados en la figura y di como es uno
respecto al otro. ¿Cuál de los dos presenta más magnetismo remanente?
36. ¿A qué se denomina “campo coercitivo”?
Es el campo magnético que es necesario aplicar a un material magnético para que se
desaparezca si magnetismo remanente
37. ¿A qué se denomina saturación en un material magnético?
A la zona en la que la indefinición magnética no cambia a pesar de que aumenta de
forma considerable
38. Dibuja, de forma aproximada, como será la curva de magnetización de un material
cuyo punto de saturación se encuentra aproximadamente a 1,6 Teslas.
39. En magnetismo, la denominada ley de Hopkinson es similar en electricidad a la Ley de:
a) Joule
b) Amper
c) Ohm
d) Watt
40. ¿Cuál es la relación de la unidad del flujo magnético entre el sistema cegesimal (CGS)
y el sistema internacional?
