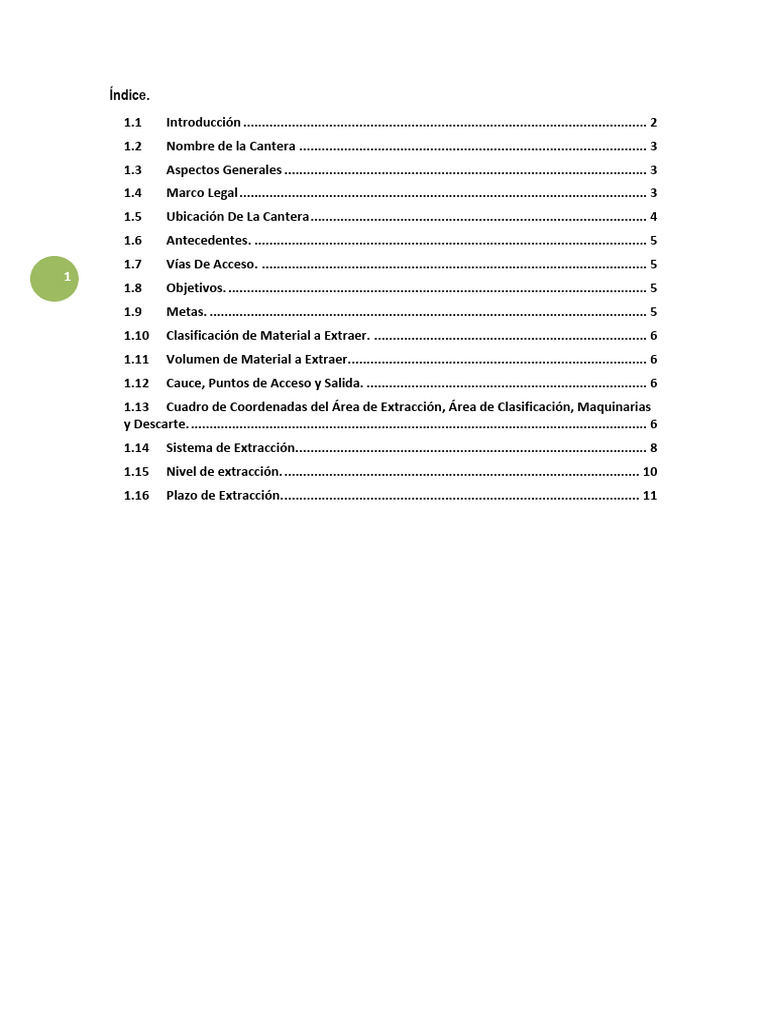

Índice.
1.1 Introducción ............................................................................................................ 2
1.2 Nombre de la Cantera ............................................................................................. 3
1.3 Aspectos Generales ................................................................................................. 3
1.4 Marco Legal ............................................................................................................. 3
1.5 Ubicación De La Cantera .......................................................................................... 4
1.6 Antecedentes. ......................................................................................................... 5
1.7 Vías De Acceso. ....................................................................................................... 5
1
1.8 Objetivos. ................................................................................................................ 5
1.9 Metas. ..................................................................................................................... 5
1.10 Clasificación de Material a Extraer. ......................................................................... 6
1.11 Volumen de Material a Extraer................................................................................ 6
1.12 Cauce, Puntos de Acceso y Salida. ........................................................................... 6
1.13 Cuadro de Coordenadas del Área de Extracción, Área de Clasificación, Maquinarias
y Descarte. .......................................................................................................................... 6
1.14 Sistema de Extracción.............................................................................................. 8
1.15 Nivel de extracción. ............................................................................................... 10
1.16 Plazo de Extracción. ............................................................................................... 11
1.1 Introducción
Según la Ley N° 28221, las Municipalidades Distritales y Provinciales dentro de su
jurisdicción son competentes para autorizar la extracción de materiales que acarrean y
depositan las aguas en los cauces de los ríos, por esta razón se elabora el presente
documento, a fin de alcanzar la autorización para dicha extracción, el Estudio del Proyecto
de Extracción de Materiales de Acarreo en el cauce del Rio Quero se presenta de manera
resumida dentro del marco legal existente.
La operación de explotación se realizará en la zona de extracción denominada “cantera
quero I y quero II, margen izquierdo”, donde se tomará en su totalidad el área de la cantera,
2 respetando los límites de la concesión, el acceso de servicio para la entrada y salida del
personal y maquinarias será una sola vía.
Los materiales de acarreo a ser extraídos de la cantera serán Agregados para Construcción
en forma de: Arena Gruesa, arena fina, hormigón y piedra de 3/4”, que será inicialmente
depositado en un lugar destinado dentro del área de selección, y luego transportado a
través de la vía de servicio para su comercialización.
La extracción de los materiales se realizará en forma ordenada sin llegar a excesos de
dañar el cauce del río, cuidando el medio ambiente del lugar de la cantera.
1.2 Titular el Proyecto
Sr: Beltran Sencia Usca con DNI N° 24889665, domiciliado en calle Héctor Tejada N°225
del distrito de Espinar y provincia de Espinar – Cusco.
1.3 Nombre del proyecto.
Proyecto: EXTRACCIÓN DE MATERIALES DE ACARREO EN EL CAUCE DEL RIO
QUERO DE LA JURISDICCIÓN DEL DISTRITO DE ESPINAR, PROVINCIA DE ESPINAR –
CUSCO.
1.4 Nombre de la Cantera
3
La cantera donde se realizarán la extracción de materiales de acarreo se denomina,
Cantera Quero, margen izquierdo, cuya área total es de 6,382.72 m2, están ubicados en el
río Quero, referencia puente pasarela Cotahuasi.
1.5 Aspectos Generales
Según la Ley N°28221, en el Artículo 1° la autoridad competente para otorgar la
autorización para la extracción de los materiales de acarreo, indica que las municipalidades
distritales y las municipalidades provinciales en su jurisdicción, son competentes para
autorizar la extracción de materiales que acarrean y depositan las aguas en los álveos o
cauces de los ríos y para el cobro de los derechos que correspondan, siendo estos ingresos
económicos de los mismos.
La Municipalidad Provincial de Espinar, es la que debe otorgar la autorización, con la
opinión técnica vinculante de la Oficina de Administración Local de Agua Alto Apurímac
Velille en cumplimiento a lo señalado en la Ley N°29338 – Ley de Recursos Hídricos.
Hidrología
La zona del proyecto se encuentra dentro de la cuenca alto Apurímac, que abarca una
extensión de 1,942.30 Km2, mientras la intercuenca baja tiene una extensión de 684.20
km2. En la parte alta de la cuenca las características morfológicas son a base de rocas con
pendientes moderadas a llanas, existiendo grandes almacenes de acuíferos, lagunas y
bofedales los que dan origen al río. La pendiente promedio del rio es del orden del 5.798%.
Hidrografía.
El sistema hidrográfico de la cuenca del río Apurímac, cuenta con cuatro cuencas de nivel 6
y cinco intercuencas de nivel 6, las cuencas del río Sañu abarca 610.5 Km.², Qquero tiene
938.9 Km.², Salado con 2414.8 Km.², y la cuenca del río Livitaca con 767.1 Km.². Las
intercuencas Alta del río Apurímac con 1,942.3 Km.², Sañu Qquero con 308.3 Km.², Qquero
Salado con 18.2 Km.², Salado Livitaca con 1907.7 Km.², y la intercuenca Baja del río
Apurímac con 684.2 Km² (MAHIEIFA - ATDR Sicuani
1.6 Marco Legal
Constitución Política del Perú de 1993.
Ley N° 28221; Ley que regula el derecho por extracción de materiales de los álveos o
cauces de los ríos por las municipalidades.
Ley Orgánica de Municipalidades N° 27972.
1.7 Ubicación De La Cantera
Ubicación Política.
Zona de extracción : Rio Quero, Margen Izquierdo
Comunidad Campesina : Phausire
Distrito : Espinar
Provincia : Espinar.
4
Departamento : Cusco.
La cantera Quero, se encuentra ubicada en el margen izquierdo del rio Quero,
aproximadamente a 200 m. aguas arriba del puente pasarela.
Ubicación geográfica.
Límites de las Canteras
Por el Norte, limita con la comunidad Pumahuasi
Por el Este, limita con la comunidad Cotahuasi.
Por el Sur, limita con la comunidad tacrara
Por el Oeste, limita con la comunidad Tacrara.
1.8 Antecedentes.
La propuesta del desarrollo de la actividad se ubica en la margen izquierda del rio Quero en
la jurisdicción de la Comunidad Campesina de Phausire del distrito de Espinar.
El área de extracción se ubica dentro de la franja marginal margen izquierdo, en la
comunidad Phausire, y cuenta con un acuerdo suscrito con el propietario del área y la
representante del Titular del Proyecto, Beltran Sencia Usca, con DNI: 24889665, quien se
5 proyecta y planea la explotación de la cantera indicada La explotación de esta actividad está
regulada en la Ley N° 28221; Ley que regula el derecho por extracción de materiales de los
álveos o cauces de los ríos por las municipalidades, asimismo, la Ley Nº 27972 – Ley
Orgánica de Municipalidades.
1.9 Vía de Acceso y Tiempo Hasta la Cantera.
El tiempo de viaje hasta el lugar de la cantera, desde la ciudad de Espinar, es
aproximadamente 40 minutos, en camioneta.
Partiendo desde la ciudad de Espinar ruta a Puente Santo Domingo – Comunidad
Cotahuasi – a cantera Quero.
DESDE HASTA VIA KM. TIEMPO
Espinar Puente Santo Domingo Asfalto 16 Minutos
bicapa
Puenye santo Cantera quero Asfalto 15 Minutos
domingo bicapa
1.10 Objetivos.
Objetivo general.
El objetivo principal es alcanzar la autorización para la extracción de los materiales en el
cauce del Río Quero de parte de la Municipalidad de Provincial de Espinar.
Objetivos específicos.
Extraer los materiales de acarreo (arena gruesa, hormigón, arena fina y piedra de 3/4”) del
cauce del rio Quero en el área del proyecto.
Descolmatar el cauce del rio Quero en el área del proyecto, evitando de alguna manera el
desborde del río.
1.11 Metas.
Extracción de los materiales de acarreo consistente en arena gruesa, arena fina, hormigón y
piedra de 3/4” en un volumen total de 3,191.36 m3, comprende un área de 6,382.72 m2,
dentro del marco de la normatividad legal existente.
1.12 Clasificación de tipo de Material a Extraer.
Para obtener los materiales indicados, en el área del proyecto se ha efectuado el
levantamiento topográfico tomando en cuenta la acumulación natural del material requerido
para extraer, considerando las características de tipo de materiales, encontrándose los
materiales como son:
Arena gruesa, hormigón y piedras de ½ y 3/4, considerando el área de extracción de
6,382.72 m2, con una profundidad promedio de 0.50 m, se extraerá un promedio de
3,191.36 m3, en la siguiente tabla se puede apreciar las cantidades distribuidas.
6
Cuadro N° 02: Volumen referencial proyectado de extracción de materiales.
N° TIPO DE MATERIAL VOLUMEN (M3)
1 Arena Gruesa 1000.00
2 Arena fina 0.00
3 Hormigón 2000.00
4 T Piedra ½ a ¾”OTAL 191.36
TOTAL 3,191.36
Fuente: Elaboración propia.
1.13 Volumen de Material a Extraer.
En el siguiente cuadro se precisa la cantidad de material proyectado para la extracción en la
cantera Quero, haciendo un total de 3,191.36 m3, los mismos serán comercializados en la
provincia de Espinar.
CANTERA AREA PROFUND. PROMEDIO VOLUMEN
(M2) (m) (M3)
Cantera Quero 6,382.72 0.50 3,191.36
TOTAL 6,382.72 0.50 3,191.36
Fuente: Elaboración propia.
1.14 Cauce, Puntos de Acceso y Salida.
CAUCE Y ZONA DE EXTRACCIÓN, PUNTOS DE ACCESO Y SALIDA AL CAUCE EN
COORDENADAS UTM CON FOTOGRAMETRÍAS EN UN TRAMO DE 75 ML PARALELO
AL CAUCE DEL RIO.
Al área del proyecto se ingresa por la margen izquierda del Río Quero, la salida inicia por el
cauce del mismo Rio, luego asciende con dirección a la carretera – puente santo domingo
con dirección a la ciudad de Espinar, carretera asfalto bicapa.
El tiempo estimado para llegar al lugar de extracción es de 45 minutos aproximadamente
desde la ciudad de Espinar.
1.15 Cuadro de Coordenadas del Área de Extracción, Área de Clasificación, Maquinarias
y Descarte.
El trabajo de fotogrametría fue con el uso de un dron, posteriormente con el uso de un
programa computarizado se obtiene la ortofoto, para luego precisar el modelamiento digital
del terreno, y posteriormente se genera las curvas de nivel del terreno topográfico en
coordenadas UTM WGS-84 Z-19L.
con el uso de un GPS de Posición de marca GERMANI, se tomaron las coordenadas
respectivas de las áreas: área de extracción propiamente dicha, área de clasificación, área
de maquinarias, y área de descarte, expresadas en UTM WGS-84 Z-19L.
las áreas de intervención se ubican en el margen izquierdo del rio Quero, de la comunidad
de Phausire.
Cuadro de coordenadas cantera quero 02
7
Cuadro: Coordenadas UTM WGS - 84 de la Cantera Área de extracción Nro 01.
Fuente: Elaboracion Propia.
Cuadro: Coordenadas UTM WGS - 84 de la Cantera Área de extracción Nro 02.
Cuadro: Coordenadas UTM WGS - 84 de la Cantera Área de extracción Nro 03.
Cuadro: Coordenadas UTM WGS 84 de la Cantera Área de Maquinarias.
Fuente: Elaboracion Propia.
Cuadro: Coordenadas UTM WGS 84 de la Cantera, Área de clasificación.
Fuente: Elaboracion Propia.
Cuadro: Coordenadas UTM WGS 84 del área de Descarte.
8
Fuente: Elaboracion Propia.
1.16 Sistema de Extracción.
La modalidad de Extracción para la explotación de la cantera será a "tajo abierto", se
realizará con maquinaria (cargador frontal o excavadora) y en forma manual (con peones),
el mismo que consiste en acopiar el material en el área de la zona de extracción, con su
respectivo acceso a unidades de transporte (camión volquete), que trasladarán el material al
destino solicitado.
DIAGRAMA DE FLUJO DE LA EXTRACCIÓN DE MATERIALES.
TRABAJOS
EXTRACCION DEL TAMIZADO Y/O
PRELIMINALES EN EL
MATERIAL DE ZARANDEO DEL
AREA DE
ACARREO MATERIAL
EXTRACCION
CLASIFICACION Y
TRANSPORTE DEL CARGUEO DEL
APILAMIENTO DEL
MATERIAL MATERIAL
MATERIAL
ESCOMBROS
Y/O DESCARTE
COMERCIALIZADION CIERRE DEL AREA DE
DEL MATERIAL EXTRACCION
El material seleccionado será depositado y clasificado dentro del área de la cantera (Área
de Clasificación), para dicho fin se instalará herramientas de clasificación como “zarandas
metálicas”.
Desde el inicio de la operación extractiva se plantea extraer gradualmente siguiendo un
control estricto, trabajando solamente en horario diurno en horarios laborables y normados
de 08 horas, sin horarios extras para no alterar el control y cuidar la vida y salud del
personal obrero que ha de laborar en dicho proyecto.
El sistema de extracción considera lo siguiente:
9 La explotación de la cantera se realizará hasta una profundidad promedio 0.50 m por
encima del material no explotable (arcilla, limo arenoso u otro), en lo posible se mantendrá
la pendiente natural del cauce del río.
Se dejará un borde perimetral de gravas de 3.0 m de ancho entre el límite del cauce hasta
la zona de extracción y se mantendrá inalterable la margen de la isla sobre el cauce
principal del río.
En la gráfica de la Cantera, se ha definido el ancho estable, las secciones transversales del
rio y el fondo de la línea de thalweg, se observa el área de corte de extracción de material
de acarreo de 6,382.72 m2 en el margen izquierdo del rio Quero, se considera que se
extraerá hasta 0.50 metros de profundidad sin alterar el flujo del caudal, obteniéndose un
volumen de 3,191.36 m3
Se apilará el material que se extrae del cauce del rio Quero con el uso de un cargador
frontal o excavadora, dejando un espacio para la maniobra de máquinas.
El carguío se realizará en forma manual y con maquinaria, recogerá todo el material
extraído y lo depositará dentro de un camión volquete.
Se transportará el material extraído desde el río hasta el destino final.
El material de descarte que se encuentre en el área de explotación y que no se consideren
como aptos, se tomará como excedentes para ser acopiado y trasladado hasta la margen
izquierda del rio Quero como refuerzo de la defensa ribereña.
Para contener los posibles impactos que se generasen antes, durante y después de las
operaciones de extracción de materiales, se cumplirá estrictamente lo siguiente:
El método de extracción será con la maquinaria adecuada sin alterar el flujo del cauce del
Rio Quero.
El almacenamiento y depósito de material será en el polígono del área de clasificación, en
una zona adecuada y estratégica para el fácil transporte hacia la carretera que viene de
puente Quero hasta la ciudad de yauri.
Una vez finalizada la extracción en la cantera se prevé dejar el entorno igual o mucho mejor
antes de la extracción, por lo que se proyecta renovar las zonas extraídas, con material
propio sobrante del proceso de extracción.
10 Las principales herramientas a utilizar serán: 01 zaranda metálica, para arena gruesa,
hormigón y para piedra de 3/4”.
Durante la extracción se empleará el siguiente personal: 02 obreros. 02 operadores de
maquinaria para la extracción, y 01 para el control del almacén.
Durante todo el periodo que demandará la extracción, el personal trabajará exclusivamente
08 horas, desde las 08:00 am hasta las 01:00 pm y desde las 02:00 pm hasta las 05:00 pm,
en una duración de 48 horas semanales de lunes a sábado.
Relación de maquinarias (modalidad Alquiler).
DESCRIPCIÓN MARCA MODELO CANTIDAD
Volquete(alquiler) Volvo MFX 02
Cargador frontal VOLVO L120C 01
Volvo
1.17 Nivel de extracción.
El nivel de excavación del material de acarreo se determina en función a la disponibilidad
del material que se puede extraer, siendo la profundidad de 0.50 m en referencia a la cota
más profunda del flujo de agua permanente (thalweg); tomando en cuenta la pendiente, el
ancho del rio aproximadamente 150 m en promedio, en siguiente figura se puede visualizar
los detalles transversales del cauce.
1.18 Plazo de Extracción.
Se estima obtener el otorgamiento de la autorización, por parte de la Municipalidad
provincial de Espinar a fines del mes de mayo, y posteriormente dar iniciar desde el 01 de
julio del presente año hasta 30 de noviembre del presente año, por un periodo de 05 meses.
11
