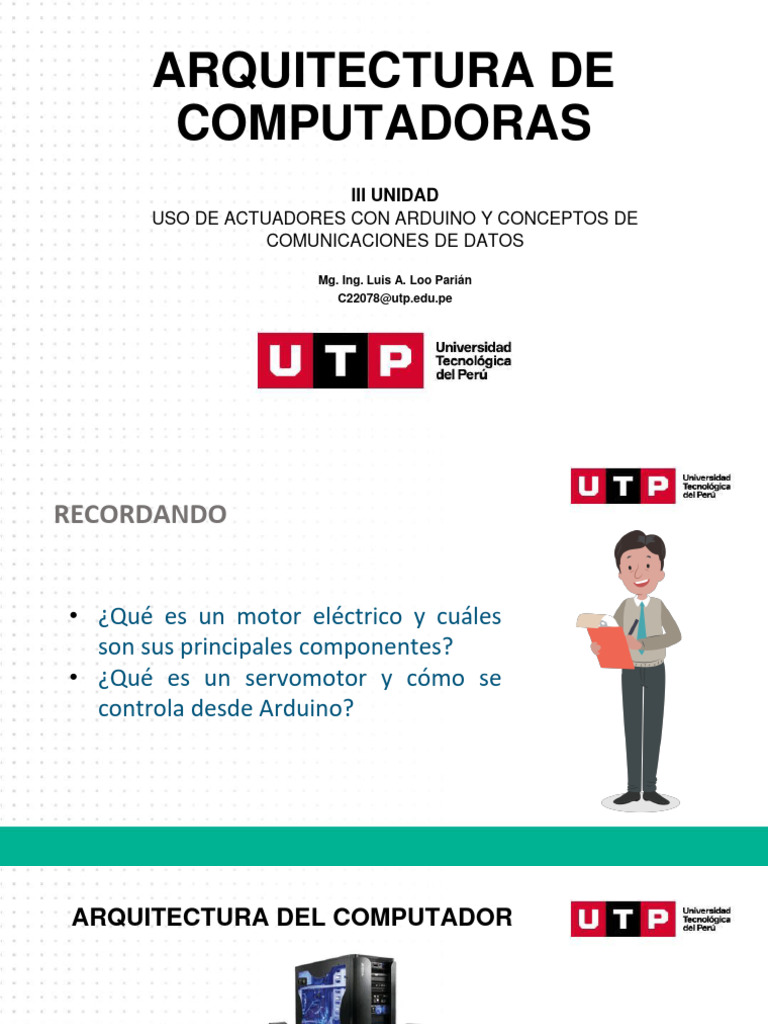

ARQUITECTURA DE

COMPUTADORAS
III UNIDAD
USO DE ACTUADORES CON ARDUINO Y CONCEPTOS DE
COMUNICACIONES DE DATOS

Mg. Ing. Luis A. Loo Parián

C22078@utp.edu.pe
RECORDANDO

• ¿Qué es un motor eléctrico y cuáles

son sus principales componentes?
• ¿Qué es un servomotor y cómo se
controla desde Arduino?
ARQUITECTURA DEL COMPUTADOR

• Redes Ethernet
• Protocolos TCP/IP
• Estándar Ethernet
• Servicios de red
 UTILIDAD

• ¿Cuáles son las ventajas de usar DHCP en

lugar de asignar direcciones IP estáticas?
• ¿Qué es una dirección IP y por qué es
esencial para la comunicación en una
red?

Datos/Observaciones
LOGRO DE LA SESIÓN

Al finalizar la sesión, el estudiante

comprende el uso de redes ethernet,
aplicados en soluciones
organizacionales.
 INTRODUCCIÓN

Ethernet es una tecnología de red de área local (LAN) desarrollada en los años 70 por Robert
Metcalfe y su equipo en Xerox PARC. Inicialmente, Ethernet operaba a una velocidad de 2.94
Mbps y utilizaba un cable coaxial grueso. En 1980, la especificación se publicó como estándar
IEEE 802.3.

Evolución de Ethernet:

• Década de 1980: Se introdujo Ethernet de 10 Mbps, conocido como "Thicknet".

• Década de 1990: Aparición de Ethernet de 100 Mbps (Fast Ethernet) y el cableado de par
trenzado.
• 2000s en adelante: Gigabit Ethernet (1000 Mbps), 10 Gigabit Ethernet y velocidades aún
mayores hasta 100 Gigabit Ethernet.

Ethernet ha evolucionado en términos de velocidad, eficiencia y flexibilidad, convirtiéndose en la

tecnología de red más utilizada en entornos empresariales y domésticos.
 REDES ETHERNET

• Dirección MAC (Media Access Control): Es una dirección única asignada a

cada tarjeta de red Ethernet. Utilizada para identificar dispositivos en una red.
• Frame Ethernet: Unidad básica de datos transmitida en una red Ethernet.
Consiste en:

* Preámbulo
* Dirección de destino y origen
* Tipo/Longitud
* Datos
* FCS (Frame Check Sequence) para detección de errores.

• Switch Ethernet: Dispositivo que conecta varios dispositivos en una red

Ethernet, utilizando direcciones MAC para enviar datos al destino correcto.
• Cableado: Generalmente se utilizan cables de par trenzado (Cat 5e, Cat 6,
etc.) y fibra óptica para conexiones de alta velocidad y largas distancias.
 TOPOLOGÍAS DE RED

• Estrella: Todos los dispositivos están conectados a un nodo central (switch o hub).
• Ventajas: Fácil de instalar y gestionar, fácil de detectar fallas.
• Desventajas: Si el nodo central falla, toda la red se cae.
 TOPOLOGÍAS DE RED

• Bus: Todos los dispositivos están conectados a un solo cable central.

• Ventajas: Sencillo y barato.
• Desventajas: Difícil de diagnosticar problemas, el fallo del cable central afecta a toda la red.
 TOPOLOGÍAS DE RED

• Anillo: Cada dispositivo está conectado a otros dos formando un anillo cerrado.
• Ventajas: Facilita la gestión del tráfico de datos.
• Desventajas: Si un dispositivo o conexión falla, puede afectar toda la red.
 PROTOCOLOS TPC/IP

Modelo OSI (Open Systems

Interconnection):

Capas: 7 capas (Aplicación, Presentación,

Sesión, Transporte, Red, Enlace de Datos,
Física).

Descripción: Modelo teórico que describe

cómo los sistemas de comunicación deben
funcionar e interactuar.
 PROTOCOLOS TPC/IP

Modelo TCP/IP:

Capas: 4 capas (Aplicación,

Transporte, Internet, Acceso a la Red).

Descripción: Modelo práctico utilizado

en Internet y redes modernas.
 PROTOCOLOS TPC/IP
Comparación:

• El modelo OSI es más detallado, con capas específicas para presentación y sesión, mientras que el
modelo TCP/IP combina estas funciones en su capa de Aplicación.
• El modelo TCP/IP se basa en protocolos estándar ampliamente adoptados, como TCP y IP, y es más
simple en estructura.
FUNCIONAMIENTO DE TCP Y UDP
TCP (Transmission Control Protocol):

• Conexión: Orientado a conexión, requiere una conexión establecida antes de la transmisión de datos.
• Fiabilidad: Garantiza la entrega de datos en orden, retransmite paquetes perdidos.
• Control de flujo: Gestiona el envío de datos según la capacidad del receptor.
• Segmentación: Divide los datos en segmentos, cada uno con un número de secuencia.
FUNCIONAMIENTO DE TCP Y UDP
UDP (User Datagram Protocol):

• Conexión: No orientado a conexión, no requiere establecimiento de conexión.

• Fiabilidad: No garantiza la entrega, no retransmite paquetes perdidos.
• Velocidad: Menos sobrecarga, adecuado para aplicaciones que necesitan rapidez y pueden tolerar pérdidas.
• Datagramas: Envía datos en unidades independientes llamadas datagramas.
 DIRECCIONAMIENTO IP (IPv4 y IPv6)
IPv4:

• Formato: 32 bits, dividido en cuatro octetos (ejemplo: 192.168.1.1).

• Capacidad: Aproximadamente 4.3 mil millones de direcciones.
• Características: Sufre escasez de direcciones, uso de NAT (Network Address Translation) para ampliar el espacio de
direcciones.
 DIRECCIONAMIENTO IP (IPv4 y IPv6)
IPv6:

• Formato: 128 bits, dividido en ocho grupos de cuatro dígitos hexadecimales (ejemplo:
2001:0db8:85a3:0000:0000:8a2e:0370:7334).
• Capacidad: Aproximadamente 340 undecillones de direcciones.
• Características: Espacio de direcciones prácticamente ilimitado, mejora en la gestión del tráfico y la seguridad.
 ESTANDAR ETHERNET

• IEEE 802.3: Es un conjunto de estándares que define los aspectos técnicos y operativos de las redes
Ethernet. Fue desarrollado por el IEEE (Institute of Electrical and Electronics Engineers).
• Especificaciones: Establece cómo se deben construir y operar las redes Ethernet, incluyendo el formato de
tramas, las velocidades de transmisión, los medios físicos, y los métodos de acceso al medio.
• Objetivo: Garantizar la interoperabilidad y el rendimiento eficiente de los dispositivos Ethernet.
 VELOCIDADES DE ETHERNET
10 Mbps (10BASE-T):

• Primer estándar Ethernet comercialmente exitoso.

• Utiliza cableado de par trenzado (UTP) categoría 3.
• Adecuado para pequeñas redes locales.

100 Mbps (Fast Ethernet, 100BASE-TX):

• Mejora la velocidad de transmisión a 100 Mbps.

• Utiliza cableado UTP categoría 5 o superior.
• Compatibilidad con redes 10BASE-T, permitiendo una transición suave.

1 Gbps (Gigabit Ethernet, 1000BASE-T):

• Incrementa la velocidad a 1 Gbps.

• Utiliza cableado UTP categoría 5e o superior.
• Amplia adopción en redes empresariales y hogares modernos.

10 Gbps (10 Gigabit Ethernet, 10GBASE-T):

• Proporciona velocidades de 10 Gbps.

• Utiliza cableado UTP categoría 6a o superior, o fibra óptica.
• Principalmente utilizado en centros de datos y redes de alta demanda.
 MEDIOS FISICOS (CABLEADO UTP, FIBRA OPTICA)
Cableado UTP (Unshielded Twisted Pair):

• Categoría 5e (Cat 5e): Adecuado para Fast Ethernet (100 Mbps) y

Gigabit Ethernet (1 Gbps).
• Categoría 6 (Cat 6): Mejor rendimiento para Gigabit Ethernet.
• Categoría 6a (Cat 6a): Soporte para 10 Gigabit Ethernet a distancias
mayores.
• Ventajas: Bajo costo, fácil de instalar, flexible.

Fibra óptica:

• Tipos: Monomodo (SMF) y multimodo (MMF).

• Ventajas: Alta capacidad de ancho de banda, largas distancias sin
degradación de la señal, inmunidad a interferencias
electromagnéticas.
• Aplicaciones: Redes de larga distancia, centros de datos, enlaces
troncales.
 SERVICIOS DE RED

DNS (Domain Name System):

• Función: Traduce nombres de dominio legibles por humanos

(como www.example.com) a direcciones IP numéricas que las
computadoras utilizan para identificar y comunicarse entre sí.
• Componentes:
* Servidores DNS: Realizan la resolución de nombres.
* Registros DNS: Almacenan información sobre los
nombres de dominio y sus direcciones IP asociadas (A,
AAAA, CNAME, MX, etc.).
• Proceso de resolución:
*Un usuario ingresa un nombre de dominio en su
navegador.
*La solicitud se envía a un servidor DNS recursivo.
*Si el servidor recursivo no tiene la respuesta en caché,
contacta a otros servidores DNS (root, TLD, y
autoritativos) hasta resolver el nombre de dominio en una
dirección IP.
 SERVICIOS DE RED
DHCP (Dynamic Host Configuration Protocol):

• Función: Asigna automáticamente direcciones IP y otros parámetros

de configuración de red (como la puerta de enlace predeterminada y
servidores DNS) a dispositivos en una red.
• Proceso:
* Discover: El cliente envía un mensaje de descubrimiento
DHCP para localizar un servidor DHCP.
* Offer: El servidor DHCP responde con una oferta de
configuración IP.
* Request: El cliente solicita la configuración ofrecida por el
servidor DHCP.
* Acknowledge: El servidor DHCP confirma la asignación de
la dirección IP y otros parámetros.

• Ventajas:
*Reduce la administración manual de direcciones IP.
*Facilita la incorporación de nuevos dispositivos a la red.
*Gestiona eficientemente las direcciones IP dentro de una red.
 SERVICIOS DE RED
SERVICIO DE CORREO ELECTRONICO

SMTP (Simple Mail Transfer Protocol):

• Función: Protocolo utilizado para enviar correos electrónicos desde el cliente de

correo al servidor de correo y entre servidores de correo.
• Puertos: Generalmente usa el puerto 25, 587 o 465 (seguro).

IMAP (Internet Message Access Protocol):

• Función: Permite a los clientes de correo acceder y gestionar su correo electrónico

en el servidor. Los correos se almacenan en el servidor, permitiendo acceder a
ellos desde múltiples dispositivos.
• Puertos: Usa el puerto 143 (993 para conexiones seguras).

POP3 (Post Office Protocol version 3):

• Función: Descarga correos electrónicos desde el servidor al cliente de correo y, por

lo general, elimina los correos del servidor después de la descarga.
• Puertos: Usa el puerto 110 (995 para conexiones seguras).
 SERVICIOS DE RED
SERVICIOS WEB

HTTP (HyperText Transfer Protocol):

• Función: Protocolo utilizado para transferir páginas web desde un servidor web al
navegador del usuario.

• Características:
Basado en el modelo cliente-servidor.
Utiliza el puerto 80.
No seguro, los datos se transmiten en texto plano.

HTTPS (HTTP Secure):

• Función: Variante segura de HTTP que utiliza SSL/TLS para cifrar la comunicación
entre el navegador y el servidor.
• Características:
Utiliza el puerto 443.
Garantiza la privacidad e integridad de los datos transmitidos.
 SERVICIOS DE RED
FTP (File Transfer Protocol): Protocolo utilizado para transferir archivos entre un cliente y un servidor.

Características:
• Utiliza los puertos 20 y 21.
• Permite la transferencia de archivos y la gestión de directorios.
• No seguro, se recomienda usar SFTP (SSH File Transfer Protocol) para mayor seguridad.

Telnet: Protocolo utilizado para acceder y gestionar dispositivos de red de manera remota.

Características:
• Utiliza el puerto 23.
• Proporciona una interfaz de línea de comandos.
• No seguro, transmite datos en texto plano.

SSH (Secure Shell): Protocolo seguro para acceder y gestionar dispositivos de red de manera remota.

Características:
• Utiliza el puerto 22.
• Cifra la comunicación, garantizando privacidad e integridad.
• Reemplaza a Telnet por su seguridad mejorada.
 ACTIVIDAD N° 01

1. Explica la evolución de la tecnología Ethernet desde su creación hasta la actualidad. Incluye en tu

respuesta las diferentes velocidades de Ethernet y los medios físicos utilizados.
2. Describe el modelo TCP/IP y compara sus capas con las del modelo OSI. Explica la función
principal de cada capa del modelo TCP/IP.
3. Analiza la importancia del estándar IEEE 802.3 en las redes Ethernet. ¿Qué especificaciones
define este estándar y cómo contribuye a la interoperabilidad de los dispositivos de red?
4. Explica el funcionamiento del protocolo DHCP y su importancia en la administración de redes.
¿Cuáles son los pasos involucrados en el proceso de asignación de una dirección IP a un
dispositivo?
5. Discute cómo los servicios de DNS y DHCP facilitan la gestión y el uso de una red. Proporciona
ejemplos de cómo estos servicios se utilizan en un entorno empresarial.
PREGUNTAS
 ¿QUÉ HEMOS APRENDIDO?

• ¿Qué aprendiste en la sesión de hoy?

• ¿Para qué crees que te sirve lo aprendido?
