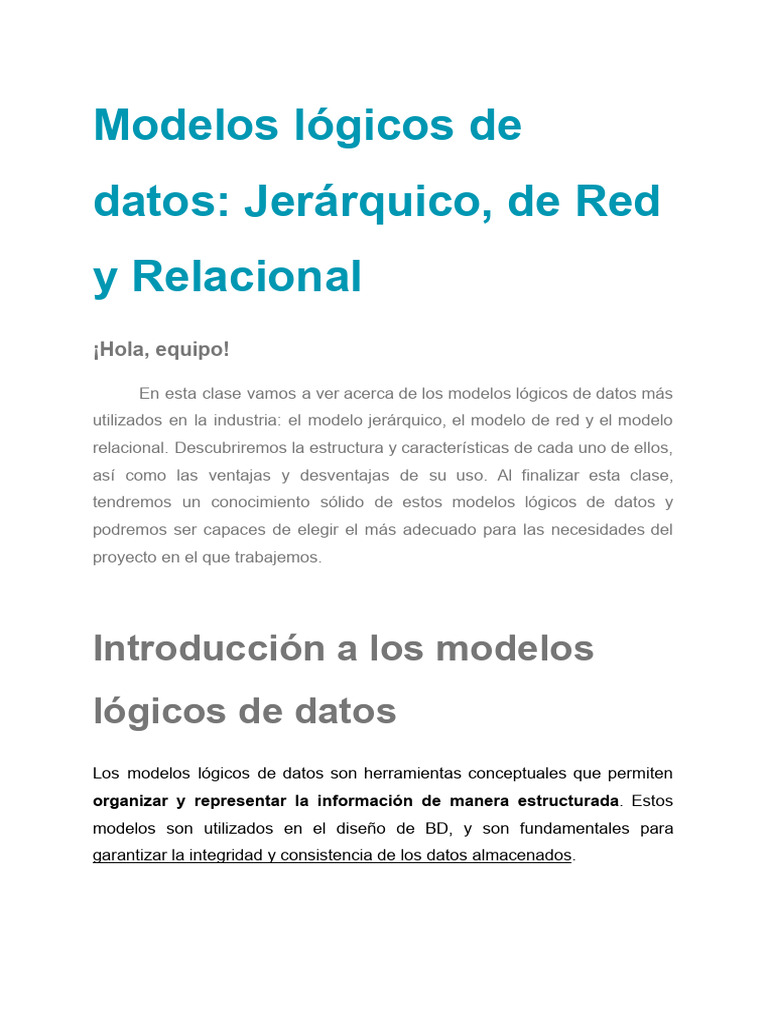

Modelos lógicos de

datos: Jerárquico, de Red

y Relacional
¡Hola, equipo!

En esta clase vamos a ver acerca de los modelos lógicos de datos más
utilizados en la industria: el modelo jerárquico, el modelo de red y el modelo
relacional. Descubriremos la estructura y características de cada uno de ellos,
así como las ventajas y desventajas de su uso. Al finalizar esta clase,
tendremos un conocimiento sólido de estos modelos lógicos de datos y
podremos ser capaces de elegir el más adecuado para las necesidades del
proyecto en el que trabajemos.

Introducción a los modelos

lógicos de datos
Los modelos lógicos de datos son herramientas conceptuales que permiten
organizar y representar la información de manera estructurada. Estos
modelos son utilizados en el diseño de BD, y son fundamentales para
garantizar la integridad y consistencia de los datos almacenados.
Existen varios tipos de modelos lógicos de datos, cada uno con sus propias
características y enfoques. En esta clase estudiaremos tres de ellos: el modelo
jerárquico, el modelo de red y el modelo relacional.

El modelo jerárquico es uno de los primeros modelos lógicos de datos

que se desarrolló. En este modelo, la información se organiza en una
estructura de árbol, donde cada "nodo" representa un registro y puede tener
uno o más "hijos". Los registros se organizan en "niveles" jerárquicos, lo que
significa que existen relaciones de padre-hijo entre ellos. Este modelo es útil
para representar relaciones uno a muchos, pero puede resultar complejo y
difícil de mantener en bases de datos de gran tamaño.

El modelo de red es una extensión del modelo jerárquico y surgió

como una solución a algunas de sus limitaciones. En este modelo, los
registros se organizan en conjuntos llamados entidades, y las relaciones
entre las entidades se definen a través de "enlaces" o "relaciones". A
diferencia del modelo jerárquico, en el modelo de red se pueden establecer
relaciones muchos a muchos, lo que lo hace más flexible y adecuado para
representar estructuras complejas. Sin embargo, también puede resultar
complicado de implementar y mantener.

Por último, tenemos el modelo relacional, que es el más utilizado en la

actualidad. En este modelo, la información se organiza en tablas
bidimensionales, donde cada fila representa un registro y cada columna
representa un atributo. Las relaciones se establecen a través de claves
primarias y claves foráneas, lo que permite establecer fácilmente relaciones
uno a muchos y muchos a muchos. El modelo relacional es más intuitivo y
sencillo de entender que los modelos jerárquico y de red, y ofrece una mayor
flexibilidad y escalabilidad. Además, cuenta con el lenguaje SQL (Structured
Query Language) como estándar para realizar consultas y manipulación de
datos.
Modelo jerárquico:
Estructura y características

Estructura del modelo jerárquico

Dijimos que el modelo jerárquico se organiza en una estructura de árbol,
donde los nodos representan los registros y los enlaces entre nodos
representan las relaciones padre-hijo. En este modelo, un nodo puede
tener múltiples hijos, pero solo puede tener un padre.

La estructura básica del modelo jerárquico está compuesta por:

Segmentos
Son los bloques de información que componen la base de datos. Cada
segmento tiene un nombre y almacena un tipo específico de registro.

Registros
Son los conjuntos de campos que almacenan la información dentro de los
segmentos. Cada registro está compuesto por uno o más campos.

Campos
Son las unidades más pequeñas de información dentro de un registro. Cada
campo almacena un solo valor.

Además de la estructura básica, en el modelo jerárquico también se utilizan

conceptos como conjuntos, vinculadores y raíz:

Conjuntos
 Son agrupaciones de registros del mismo tipo. Cada conjunto tiene un tipo
específico y un nombre único.

Vinculadores
Son los enlaces que establecen relaciones entre conjuntos. Los vinculadores
definen la relación padre-hijo entre un conjunto y otro, y se utilizan para acceder a la
información relacionada.

Raíz
Es el nivel superior del árbol jerárquico y representa el conjunto principal del
modelo.

Características del modelo jerárquico

Presenta varias características distintivas que lo hacen adecuado para ciertos tipos
de aplicaciones. Algunas de estas características son:

Estructura ordenada. La estructura jerárquica en forma de árbol permite una

organización ordenada y predecible de los datos.

Rapidez en las consultas. Debido a su estructura jerárquica, las consultas

en el modelo jerárquico son rápidas y eficientes, ya que se puede acceder
directamente a los registros utilizando los vinculadores.

Múltiples relaciones. El modelo jerárquico permite establecer múltiples

relaciones padre-hijo entre conjuntos diferentes, lo que facilita la representación de
diversos tipos de información relacionada.

Simplicidad. El modelo jerárquico es relativamente fácil de entender y de

implementar, lo que lo hace atractivo para aplicaciones con requerimientos simples.
Aplicaciones del modelo jerárquico
El modelo jerárquico ha sido ampliamente utilizado en aplicaciones que requieren
una estructura de datos bien definida y ordenada, como:

● Sistemas de gestión de bases de datos (DBMS) iniciales, como el IMS

(Information Management System) de IBM;
● Sistemas de información geográfica, donde se requiere organizar los datos
de manera jerárquica para representar la información espacial, y;
● Sistemas de gestión de archivos, especialmente aquellos que siguen una
estructura de directorios y subdirectorios.

Modelo de red:
Estructura y características

Estructura del modelo de red

Ahora bien, dijimos que, en el modelo de red, los datos se organizan en
conjuntos llamados entidades. Cada entidad está compuesta por registros o
instancias, y cada registro en una entidad tiene un identificador único.
Además, las entidades se relacionan entre sí a través de conexiones, que se
conocen como relaciones.

Las relaciones en el modelo de red se representan mediante dos tipos de

estructuras: los conjuntos y los miembros de conjunto. Un conjunto es una
colección de entidades del mismo tipo, mientras que un miembro de conjunto
establece una relación particular entre dos entidades.
Características del modelo de red
Relaciones múltiples. Una entidad puede estar relacionada con varias
entidades diferentes. Esta característica permite representar de manera más flexible
las relaciones complejas entre los datos.

Accesos directos. En el modelo de red, es posible acceder directamente a

cualquier entidad a través de su identificador único. Esto facilita las consultas y la
recuperación de información de manera eficiente.

Flexibilidad en la estructura. A diferencia del modelo jerárquico, que

requiere una estructura rígida de árbol, el modelo de red permite representar
estructuras más complejas. Esto significa que no existe una limitación en la cantidad
de relaciones o niveles que pueden existir en la base de datos.

Integridad de datos. El modelo de red permite establecer restricciones y

reglas de integridad para garantizar la consistencia de los datos. Estas restricciones
pueden incluir reglas de unicidad, restricciones de integridad referencial y reglas de
actualización.

Comparación con otros modelos

lógicos de datos
Aunque el modelo de red fue muy utilizado en el pasado, hoy en día ha sido
reemplazado en gran medida por el modelo relacional. Ya vimos que, a diferencia
del modelo de red, el modelo relacional utiliza tablas para organizar y representar
los datos, lo que lo hace más sencillo y flexible de utilizar.

Modelo de Red Modelo Relacional

Estructura Árbol Tablas

Relaciones Punteros Claves

Integridad de Restricciones en las

Restricciones en las tablas
datos relaciones

Modelo relacional:
Estructura y características

Estructura del modelo relacional

Por último, el modelo relacional es un modelo de datos que se basa en la
teoría de conjuntos y la lógica de predicados. Vimos que, en este modelo,
los datos se representan como una colección de tablas, cada una de las
cuales representa un conjunto de datos relacionados.

Elementos de una tabla relacional

Una tabla relacional está compuesta por los siguientes elementos:

Columnas
Son las columnas de la tabla y representan los atributos de los datos que se
almacenan en la misma.

Filas
Son las filas de la tabla y representan los registros de datos que se
almacenan en la misma.
 Clave primaria
Es una columna o un conjunto de columnas que identifica de forma única a
cada registro de la tabla.

Claves foráneas
Son columnas que hacen referencia a una clave primaria de otra tabla.

Relaciones entre tablas

Las tablas relacionales se pueden relacionar entre sí mediante claves foráneas. Una
clave foránea es una columna o un conjunto de columnas que hace referencia a una
clave primaria de otra tabla.

Características del modelo relacional

Independencia de datos
Los datos se almacenan de forma independiente de la aplicación que los
utiliza. Esto facilita el mantenimiento de los datos y su utilización por múltiples
aplicaciones.

Unicidad de datos
Cada dato se almacena solo una vez en la base de datos. Esto evita la
redundancia de datos y facilita su integridad.

Integridad referencial
Las relaciones entre tablas se definen de forma explícita. Esto garantiza la
integridad de los datos y evita la pérdida de datos.

Escalabilidad
 El modelo relacional es escalable, lo que significa que puede adaptarse a las
necesidades de una empresa en crecimiento.

Ventajas del modelo relacional

Eficiencia. El modelo relacional es eficiente en el almacenamiento y el
acceso a los datos.

Flexibilidad. El modelo relacional es flexible y puede adaptarse a diferentes

necesidades.

Seguridad. El modelo relacional proporciona mecanismos de seguridad para

proteger los datos.

Desventajas del modelo relacional

Complejidad. Puede ser complejo de aprender y utilizar.

Coste. El coste de las herramientas de gestión de bases de datos

relacionales puede ser elevado.

En conclusión,

Acabamos de ver que los modelos lógicos de datos son herramientas

esenciales en el diseño de bases de datos, ya que brindan una estructura
organizada y coherente para representar la información. El modelo jerárquico,
el modelo de red y el modelo relacional son tres enfoques diferentes que
ofrecen distintas ventajas y desventajas.
 Pudimos entender que el modelo jerárquico es un modelo lógico de
datos que organiza la información en forma de árbol, utilizando relaciones de
padre-hijo. Este modelo es eficiente para consultas y navegación de datos,
pero puede resultar limitado en la representación de relaciones complejas.
Por otro lado, el modelo de red permite la representación de relaciones
muchos a muchos y utiliza enlaces para conectar los registros en una
estructura de red. Este modelo es más flexible que el jerárquico y permite
consultas más complejas, pero puede ser más complejo de implementar.
Ambos modelos han sido ampliamente utilizados en el pasado, pero han sido
reemplazados en gran medida por el modelo relacional en la actualidad
debido a su simplicidad y flexibilidad.

Este último, se basa en el concepto de tabla, donde los datos se

organizan en filas y columnas. Este modelo es altamente estructurado y
permite la representación y manipulación de datos utilizando operaciones
algebraicas y relacionales. Ofrece muchas ventajas, como la integridad de
datos y la capacidad de realizar consultas complejas utilizando el lenguaje
SQL. Además, es altamente adaptable y puede manejar grandes volúmenes
de datos. Con el avance de la tecnología, el modelo relacional ha
evolucionado y se ha convertido en la base de la mayoría de los DBMS
modernos.

Sin embargo, podemos agregar que el modelo de red todavía puede

ser útil en situaciones donde se requiere representar relaciones complejas
entre los datos, como en aplicaciones científicas o de ingeniería. Además,
puede ser adecuado cuando se trabaja con sistemas heredados que utilizan
este modelo y que no pueden migrar fácilmente a otro tipo de modelo lógico.
