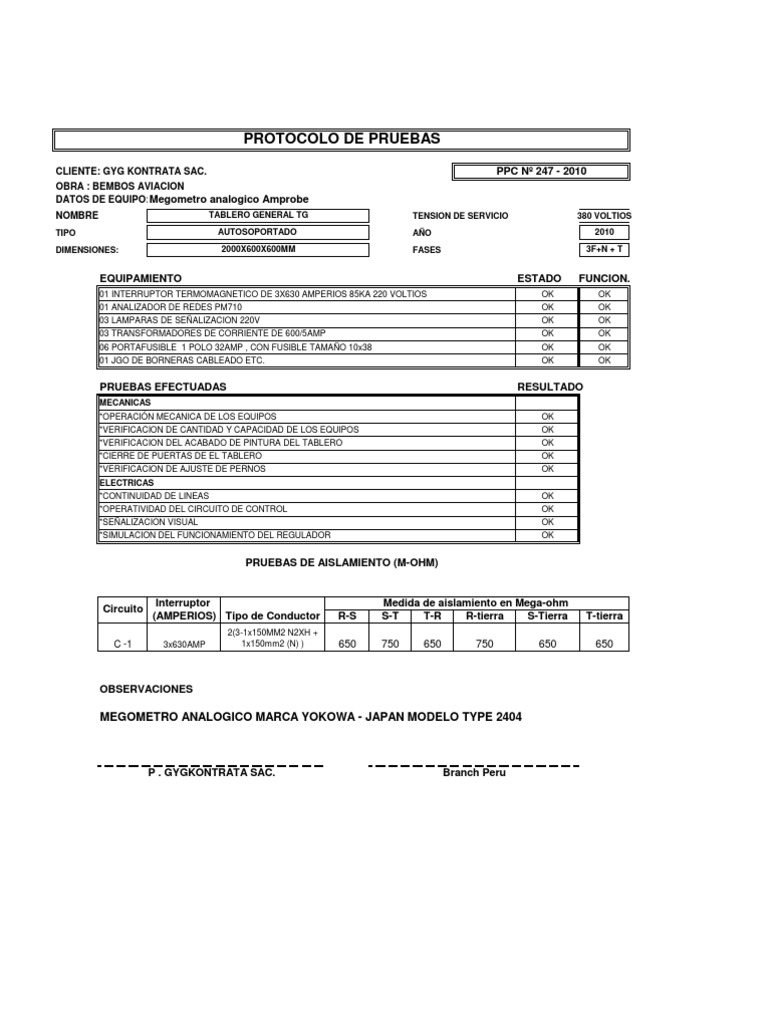

PROTOCOLO DE PRUEBAS

CLIENTE: GYG KONTRATA SAC. OBRA : BEMBOS AVIACION DATOS DE EQUIPO: Megometro analogico Amprobe NOMBRE
TIPO DIMENSIONES: TABLERO GENERAL TG AUTOSOPORTADO 2000X600X600MM TENSION DE SERVICIO AO FASES 380 VOLTIOS 2010 3F+N + T

PPC N 247 - 2010

EQUIPAMIENTO
01 INTERRUPTOR TERMOMAGNETICO DE 3X630 AMPERIOS 85KA 220 VOLTIOS 01 ANALIZADOR DE REDES PM710 03 LAMPARAS DE SEALIZACION 220V 03 TRANSFORMADORES DE CORRIENTE DE 600/5AMP 06 PORTAFUSIBLE 1 POLO 32AMP , CON FUSIBLE TAMAO 10x38 01 JGO DE BORNERAS CABLEADO ETC.

ESTADO
OK OK OK OK OK OK

FUNCION.
OK OK OK OK OK OK

PRUEBAS EFECTUADAS
MECANICAS *OPERACIN MECANICA DE LOS EQUIPOS *VERIFICACION DE CANTIDAD Y CAPACIDAD DE LOS EQUIPOS *VERIFICACION DEL ACABADO DE PINTURA DEL TABLERO *CIERRE DE PUERTAS DE EL TABLERO *VERIFICACION DE AJUSTE DE PERNOS ELECTRICAS *CONTINUIDAD DE LINEAS *OPERATIVIDAD DEL CIRCUITO DE CONTROL *SEALIZACION VISUAL *SIMULACION DEL FUNCIONAMIENTO DEL REGULADOR

RESULTADO
OK OK OK OK OK OK OK OK OK

PRUEBAS DE AISLAMIENTO (M-OHM)

Circuito
C -1

Interruptor (AMPERIOS) Tipo de Conductor


3x630AMP 2(3-1x150MM2 N2XH + 1x150mm2 (N) )

R-S 650

Medida de aislamiento en Mega-ohm S-T T-R R-tierra S-Tierra 750 650 750 650

T-tierra 650

OBSERVACIONES

MEGOMETRO ANALOGICO MARCA YOKOWA - JAPAN MODELO TYPE 2404

P . GYGKONTRATA SAC.

Branch Peru

MEGOMETRO UTILIZADO TENSION APLICADA OBSERVACIONES FECHA DE PRUEBAS

Megometro Digital Marca Megabras 1000 voltios

LIMA,10 DE DICIEMBRE DEL 2010

P. EMERSON NETWORK POWER

P. COINSA PERU S.A. ING JUAN MORENO LUNA

CLIENTE: GYG KONTRATA SAC. OBRA : BEMBOS AVIACION DATOS DE EQUIPO: NOMBRE TENSION DE SERVICIO 380 VOLTIOS TIPO AÑO 2010 DIME

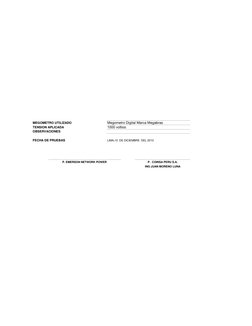

MEGOMETRO UTILIZADO Megometro Digital Marca Megabras TENSION APLICADA 1000 voltios OBSERVACIONES FECHA DE PRUEBAS LIMA,10
