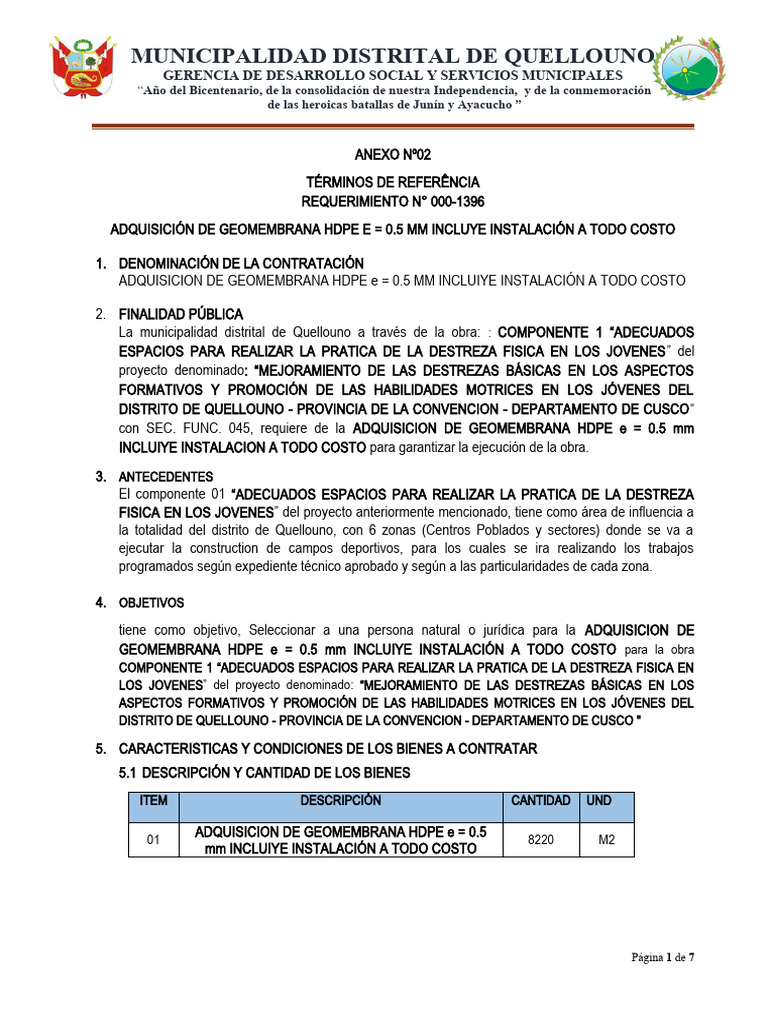

MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
ANEXO Nº02
TÉRMINOS DE REFERÊNCIA
REQUERIMIENTO N° 000-1396
ADQUISICIÓN DE GEOMEMBRANA HDPE E = 0.5 MM INCLUYE INSTALACIÓN A TODO COSTO
1. DENOMINACIÓN DE LA CONTRATACIÓN
ADQUISICION DE GEOMEMBRANA HDPE e = 0.5 MM INCLUIYE INSTALACIÓN A TODO COSTO
2. FINALIDAD PÚBLICA
La municipalidad distrital de Quellouno a través de la obra: : COMPONENTE 1 “ADECUADOS
ESPACIOS PARA REALIZAR LA PRATICA DE LA DESTREZA FISICA EN LOS JOVENES” del
proyecto denominado: “MEJORAMIENTO DE LAS DESTREZAS BÁSICAS EN LOS ASPECTOS
FORMATIVOS Y PROMOCIÓN DE LAS HABILIDADES MOTRICES EN LOS JÓVENES DEL
DISTRITO DE QUELLOUNO - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO“
con SEC. FUNC. 045, requiere de la ADQUISICION DE GEOMEMBRANA HDPE e = 0.5 mm
INCLUIYE INSTALACION A TODO COSTO para garantizar la ejecución de la obra.
3. ANTECEDENTES
El componente 01 “ADECUADOS ESPACIOS PARA REALIZAR LA PRATICA DE LA DESTREZA
FISICA EN LOS JOVENES” del proyecto anteriormente mencionado, tiene como área de influencia a
la totalidad del distrito de Quellouno, con 6 zonas (Centros Poblados y sectores) donde se va a
ejecutar la construction de campos deportivos, para los cuales se ira realizando los trabajos
programados según expediente técnico aprobado y según a las particularidades de cada zona.
4. OBJETIVOS
tiene como objetivo, Seleccionar a una persona natural o jurídica para la ADQUISICION DE
GEOMEMBRANA HDPE e = 0.5 mm INCLUIYE INSTALACIÓN A TODO COSTO para la obra
COMPONENTE 1 “ADECUADOS ESPACIOS PARA REALIZAR LA PRATICA DE LA DESTREZA FISICA EN
LOS JOVENES” del proyecto denominado: “MEJORAMIENTO DE LAS DESTREZAS BÁSICAS EN LOS
ASPECTOS FORMATIVOS Y PROMOCIÓN DE LAS HABILIDADES MOTRICES EN LOS JÓVENES DEL
DISTRITO DE QUELLOUNO - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO "
5. CARACTERISTICAS Y CONDICIONES DE LOS BIENES A CONTRATAR
5.1 DESCRIPCIÓN Y CANTIDAD DE LOS BIENES
ITEM DESCRIPCIÓN CANTIDAD UND
ADQUISICION DE GEOMEMBRANA HDPE e = 0.5
01 8220 M2
mm INCLUIYE INSTALACIÓN A TODO COSTO
Página 1 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
5.2 CARACTERISTICAS Y CONDICIONES
5.2.1 CARACTERISTICAS TECNICAS
ÍTEM DESCRIPCIÓN ESPECIFICACIONES
PROPIEDAES NORMA UND VALOR FRECUENCIA
RELEVANTES DE ENSAYO
ASTM D
Espesor promedio Mm 0.50
5199
Por rollo
ASTM D
Espesor mínimo Mm 0.45
5199
ASTM
Densidad (mínima) g/cc 0.940 90.000 kg
D 792
Resistencia a la rotura ASTM D
(mínimo - intermedio - 6693 K n/m 13-14-17 9.000 kg
máximo) TIPO IV
GEOMEMBRANA HDPE,
e = 0.5 mm ASTM D
Resistencia en el Punto 6693 KN/m 8
de Fluencia TIPO IV
Resistencia al rasgado ASTM D N 69 18.000 kg
01 (N) 1004
Resistencia al ASTM D N 210 18.000 kg
punzonamiento 4833
Resistencia al ASTM D Hr >550 180,000 kg
agrietamiento 5397
Contenido de negro de ASTM D % 2.0 – 3.0 9.000 KG
humo 4218
Dispersión de negro de ASTM D - Nota 3 18.000 kg
humo 5596
Tiempo de oxidación ASTM D >650
M/n 90,000.00kg
inducida OIT alta presión 5885 >120
Envejecimiento al Horno ASTM D
M/n >80 Por formulación
a 85°c 5721
Resistencia al UV ASTM D
M/n >80 Por formulación
7238
Rollo Ancho - M 7.00
Rollo Largo - M 400
Rollo Area - M2 2800
5.2.3 NORMAS TÉCNICAS.
para la ADQUISICIÓN DE GEOMEMBRANA HDPE E = 0.5 MM el bien tiene que cumplir
con lo establecido en la norma siguiente:
NORMA NTP 339.512 2000,
Norma ASTM D12,
NTP 339.501
Página 2 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
5.2.4 INSTALACIÓN.
La contratación del bien incluye la instalación , los lugares donde se realizará la instalación
están ubicados en el Sector Canelón y el Centro Poblado Estrella. Así mismo para la
instalación el contratista deberá contar con los siguientes equipos.
- Generador de electricidad.
- Soldadura por extracción termoplástica (Termofusión).
- Soldadura de cuña térmica.
- Pistola de aire caliente.
EQUIPAMIENTO BASICO PARA LA INSTALACIÓN
ITEM DESCRIPCION IMAGEN REF ESPESIFICACIONES TECNICAS MINIMAS
01 CUÑA Voltaje 120 V; 230 V
CALIENTE Frecuencia 50/60 Hz
Actuación 1700–2300 W
Velocidad 0.8–8.0 m/min 2.62–26.24 ft/min
Temperatura 80–460 °C 176.0–860.0 °F
Longitud de la cuña caliente 60–90 mm 2.36–3.54 in
Material de cuña caliente Acero inoxidable; Cobre
Presión máxima de soldadura 1000 N 224.8 lbf
Solapamiento máx. 125 mm 4.92 in
Materiales de soldadura HDPE
Espesores de material soldable 0.5–3.0 mm 19.68–118.11 mil
02 EXTRUSORA Voltaje 230 V
Frecuencia 50/60 Hz
Actuación 3500 W
Aditivo de soldadura ø 3–4 mm / 0.12–0.16 in; ø 4–5 mm /
0.16–0.2 in
Salida máx. de material 3.6 kg/h 7.93 lb/h
Materiales de soldadura HDPE; LDPE; LLDPE; PP
Guía aérea Interno
Calefacción de tornillo Calefacción por aire
Control de la temperatura del aire Bucle abierto
03 GENRADOR Potencia Máxima 6.5 KVA - Potencia Nominal 5.5 KVA
Voltaje 220 V
ELECTRICO Motor GX390
Combustible Gasolina de 90
04 SOPLADOR Voltaje 120 V; 230 V
DE AIRE Frecuencia 50/60 Hz
CALIENTE Actuación 1600 W
Temperatura 40–700 104.0–1292.0 °F
°C
Ajuste de la temperatura sin escalas Sí
Flujo de aire (20°C) 240 l/min 8.47 cfm
Ajuste del volumen de aire sin No
escalas
Página 3 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
Presión estática 3000 Pa 0.43 psi
5.2.5 Transporte
El proveedor transportará el personal y equipos a su costo.
5.2.6 Seguros
El contratista está obligado a contar con seguro complementario trabajo de riesgo pensión y
salud SCTR, y deberá presentar una copia de la constancia de SCTR para la formalización
del contrato de todo su personal.
5.2.7 CERTIFICACIÓN
para acreditar el cumplimiento de las especificaciones técnicas solicitadas, el postor deberá
acreditar el total de las especificaciones técnicas solicitadas mediante la presentación de la
ficha técnica del material (geomembrana) o una declaración jurada donde se indique la
procedencia y el cumplimiento de las características del bien.
5.3 ACTIVIDADES
El responsable del proveedor del bien realizara las siguientes actividades.
- Proveer el bien de acuerdo a las características técnicas solicitadas, así mismo deberá
adjuntar los certificados de control de calidad correspondientes que aseguren el
cumplimiento de los requisitos solicitados según especificación técnica.
- El bien deberá ingresar a obra sin ningún daño físico, rajaduras, roturas que impidan su
utilización, el bien que no cumpla con las especificaciones técnicas solicitadas será
descartado y el proveedor será responsable del cambio inmediato.
- la instalación de la GEOMEMBRANA EN HDPE ESPESOR DE 0.50 MM. deberá realizarse
con personal técnico que acredite experiencia en el manejo e instalación de la misma, la
cual se acreditará mediante certificados o constancias de trabajo.
5.4 REQUISITOS DEL PROVEEDOR Y/O PERSONAL
5.4.1 DEL PROVEEDOR
El Proveedor Del bien deberá presentar un personal clave.
5.4.2 DEL PERSONAL:
01 profesional: ing. Civil, ingeniero geofísico, ingeniero agrónomo, agrónomo
tropical con una experiencia no menor de 03 años en el ejercicio profesional, que
cumplirá el rol de ingeniero verificador en campo con conocimientos en soldadura
de geomembranas y certificaciones afines.
Un 01 personal responsable de la instalación de la geomembrana deberá contar
con experiencia de 01 año en instalación de geomembranas,
El personal clave deberá contar con certificación en mención a: soldadura de
materiales plásticos, soldadura de geomembranas HDPE o similares .
Página 4 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
5.5 LUGAR Y PLAZO DE EJECUCIÓN.
5.5.1 LUGAR
La prestación del servicio se realizará en el ámbito de la obra: COMPONENTE 1
“ADECUADOS ESPACIOS PARA REALIZAR LA PRATICA DE LA DESTREZA FISICA EN
LOS JOVENES” del proyecto “MEJORAMIENTO DE LAS DESTREZAS BASICAS EN LOS
ASPECTOS FORMATIVOS Y PROMOCION DE LAS HABILIDADES MOTRICES EN LOS
JOVENES DEL DISTRITO DE QUELLOUNO-PROVINCIA DE LA CONVENCION –
DEPARTAMENTO DE CUSCO”. Exactamente en los campos deportivos de los lugares
especificados en el siguiente cuadro:
C.P. ESTRELLA – 5380 m2
SECTOR CANELON – 2840 m2
N° LUGAR DE TRABAJO ÁREA DE INSTALACIÓN UND
1 CENTRO POBLADO ESTRELLA 5380 M2
2 SECTOR CANELÓN 2840 M2
El servicio que tiene que realizar el contratista es a todo costo, eso incluye compra del bien,
entrega del bien en almacén de obra e instalación del bien en lugar donde indica el cuadro
arriba mencionado.
5.5.2 PLAZO DE ENTREGA (incluye instalación)
El plazo de entrega es de (45) días computados desde el día siguiente de la suscripción del
contrato o notificada la orden de servicio.
Con el objeto de garantizar la culminación de los trabajos dentro del plazo establecido, el
contratista deberá entregar el bien y comenzar con la instalación dentro de un plazo máximo
de 5 días calendarios, contados a partir del día siguiente de la suscripción del contrato o la
notificación, siendo el incumplimiento de este requisito, causal para la Resolución del
Contrato.
5.6 CONTROL DE CALIDAD:
es responsabilidad del proveedor que realizará el servicio de instalación de geomembrana deberá
realizar las siguientes pruebas de calidad durante la instalación:
ASEGURAMIENTO DE LA CALIDAD Y ACEPTACIÓN DE LA GEOMEMBRANA.
a) Prueba Inicial
b) Prueba de Adherencia
c) Muestreo de las pruebas destructivas
d) Pruebas no destructivas aplicadas a las costuras soldadas
e) Prueba de presión de aire a costuras soldadas por fusión, reparaciones y nuevos
exámenes.
f) Prueba de la caja de vacío, control de los artículos no concordantes.
Página 5 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
5.7 REQUISITOS:
El proveedor para la contratación del servicio deberá contar:
Copia de DNI del Proveedor.
Registro Nacional de Proveedor (RNP). Vigente rubro de servicios
El postor deberá tener Registro Único de Contribuyente (RUC)
Certificado de vigencia de poder (persona Jurídica) /Ficha Ruc (Persona Natural)
Estar dentro de la Actividad Económica.
5.8 GARANTÍA DEL SERVICIO, NO CORRESPONDE
5.9 CRONOGRAMA DE ENTREGA, NO CORRESPONDE
6 PRESTACIONES ACCESORIAS A LA PRESTACIONES PRINCIPAL: NO CORRESPONDE
5. ENTREGABLES, NO CORRESPONDE
6. MEDIDAS DE CONTROL DURANTE LA EJECUCIÓN CONTRACTUAL
• Áreas que coordinarán con el proveedor: El proveedor coordinará sus actividades directamente
con el Residente de Obra y el inspector de obra.
• Áreas responsables de las medidas de control: El Residente de obra y el inspector de obra es el
área responsable de las medidas de control previstas durante el Desarrollo del servicio.
7. CONFORMIDAD DEL SERVICIO
La autorización de conformidad será a cargo del área usuaria, en este caso será emitida por el
residente y aprobación del inspector de obra del proyecto “MEJORAMIENTO DE LAS DESTREZAS
BASICAS EN LOS ASPECTOS FORMATIVOS Y PROMOCION DE LAS HABILIDADES MOTRICES
EN LOS JOVENES DEL DISTRITO DE QUELLOUNO-PROVINCIA DE LA CONVENCION –
DEPARTAMENTO DE CUSCO”.
Una vez concluida la ejecución propia de la prestación, la conformidad será suscrita por el área
usuaria, representado por el Ingeniero Residente e Ingeniero Supervisor, determinando si la
prestación ha sido cumplida y expresar la conformidad de la misma siendo que estos servidores de la
Municipalidad Distrital de Quellouno serán quienes deben verificar, la calidad, cantidad y el
cumplimiento de las condiciones establecidas en el TDR del servicio.
Así mismo en la conformidad deberá precisarse las penalidades que correspondan, por omisión,
retraso o incumplimiento de los términos de referencia del servicio.
8. FORMA DE PAGO, PAGO ÚNICO
Página 6 de 7
MUNICIPALIDAD DISTRITAL DE QUELLOUNO
GERENCIA DE DESARROLLO SOCIAL Y SERVICIOS MUNICIPALES
“Año del Bicentenario, de la consolidación de nuestra Independencia, y de la conmemoración
de las heroicas batallas de Junín y Ayacucho ”
El pago se efectuará en un pago único después de ejecutado la totalidad de la recepción y la
instalación del bien a cargo del proveedor, previa conformidad del cumplimiento de los términos de
referencia a cargo del residente de obra e inspector de obra.
9. PENALIDADES
De acuerdo a lo establecido en la ley de contratación del estado y su reglamento, Ley 30225
10. CONFIDENCIALIDAD
Quedan prohibidos de divulgar cualquier información de la Municipalidad, a la que tengan acceso en
el marco de la presente contratación.
11. RESPONSABILIDAD POR VICIOS OCULTOS, NO CORRESPONDE
12. ANEXOS
Plano detalles y planta
Página 7 de 7
