Calificación:

INSTITUTO TECNOLOGICO

SUPERIOR '' NUEVO AMANECER ''

CARRERA DE MECANICA AUTOMOTRIZ

ASIGNATURA: ELECTRONICA AUTOMOTRIZ SIGLA: ETA – 400

N° DE LAB.: TÍTULO: DISPLAY DE 7 SEGMENTOS
Apellido(s): Nombre(s): C.I.: Fecha de Realización:
ZOTA
GARCIA ALEXANDER 8534461. Lunes 13 de noviembre 2023
Docente: Semestre:4 Fecha de Presentación:
Viernes 17 de noviembre
Lic. Romer Alberto Aramayo Calle "cuarto 2023

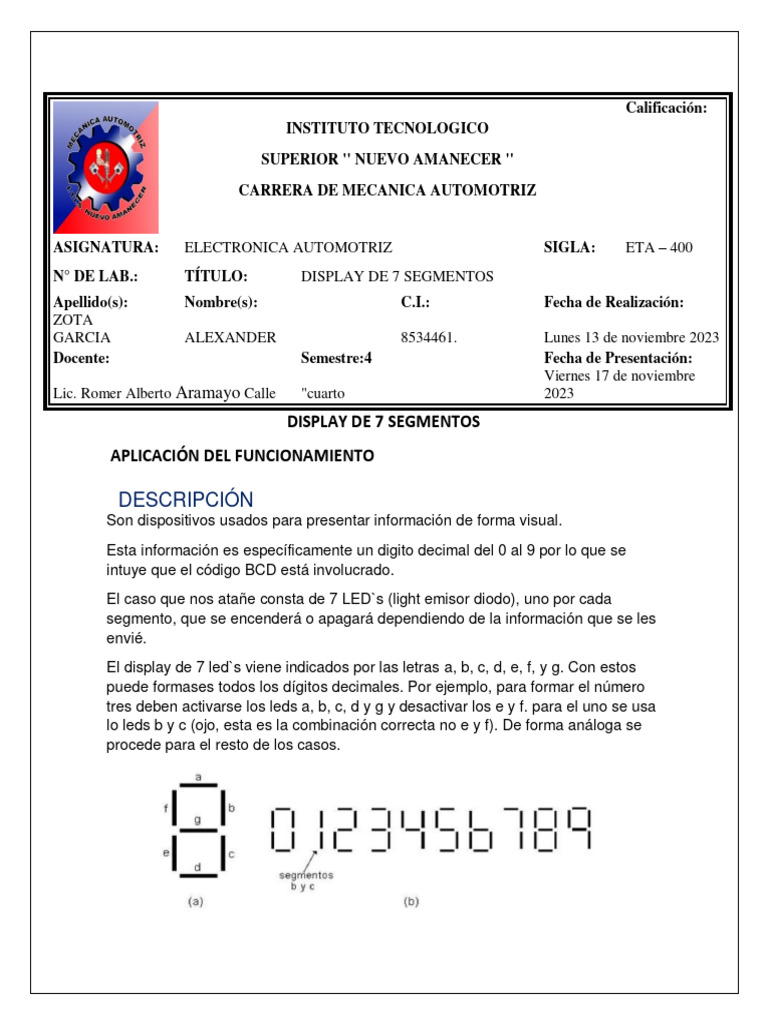

DISPLAY DE 7 SEGMENTOS
APLICACIÓN DEL FUNCIONAMIENTO

DESCRIPCIÓN
Son dispositivos usados para presentar información de forma visual.
Esta información es específicamente un digito decimal del 0 al 9 por lo que se
intuye que el código BCD está involucrado.
El caso que nos atañe consta de 7 LED`s (light emisor diodo), uno por cada
segmento, que se encenderá o apagará dependiendo de la información que se les
envié.
El display de 7 led`s viene indicados por las letras a, b, c, d, e, f, y g. Con estos
puede formases todos los dígitos decimales. Por ejemplo, para formar el número
tres deben activarse los leds a, b, c, d y g y desactivar los e y f. para el uno se usa
lo leds b y c (ojo, esta es la combinación correcta no e y f). De forma análoga se
procede para el resto de los casos.
Estos dispositivos pueden ser de tipo ánodo común o cátodo común.
En el caso de los display común todos los ánodos positivos de los leds comparten
la conexión. Estos display requieren un cero una tierra a la entrada de cada
segmento para encenderlo. En el caso de los display de cátodo común todos los
cátodos menos de los leds para encenderse.

COMPONENTES UTILIZADOS
Un display de 7 segmentos
Resistencias de 1k
Una puerta lógica
Dos resistencias de 220
Un interruptor
Un protoboard
PROCEDIMIENTO DE ARMADO

Para poder a ser nuestro laboratorio nos podemos guiar con este diagrama.
Bueno lo primero que aremos es colocar nuestras resistencias al lado negativo y
nuestro interruptor al medio y con unas grampas sacaremos positivos.
Y de esa manera precedemos con el primer armado en nuestro protoboard.

Bueno como podemos ver en la imagen ya lo pusimos lo que es la puerta lógica y

nuestro display con la resistencia de 220 ahora nos faltaría conectar con los
cables es decir a ser el circuito ver si nos funciona de manera correcta para poder
a ser los diferentes números que se pueda formar.
Bue de esa manera lo armamos nuestro circuito ahora solo faltaría probar si nos
va funcionar.

De esa manera probamos que nos funciona el circuito ahora solo nos faltaría
sacar los códigos para poder cambiar los diferentes números que puede formar el
display.
Los códigos que encontramos para que pueda caviar los diferentes números son:

Con esos códigos aremos funcionar nuestro display ahora los demostraremos:
Código 0000=0
Primera prueba.
Como podemos ver en el el interructo esta todos en 0 y en el display no muestra
un cero.
Segunada prueva con el codigo 0001=1 veremos con el codigo.

De igual manera vemos que nos vota en numero correcto nos da un numero 1.
Codigo 0010=2 con este codigo nos tiene que marcar el numero 2.
Tercer codigo 0011=3 de igual forma nos debe macar un numero 3.

Cuarto codigo 0100=4.

Quinto codigo 0101=5.

Código 6 es 0110=6

Código 7 es 0111=7

Codigo 8 es 1000=8
Código 9 es 1001=9

Codigo 1010

Codigo 1011
Codigo 1100

Código 1101

Código 1110

Bueno de esa manera concluimos nuestro laboratorio con los diferentes códigos y
loa diferentes números y logos que puede a ser nuestro display.

CONCLUSIONES
Bueno las conclusiones seria tener cuidado en el armado con el circuito para no
poder quemar ningún componente tener mucho cuidado con el circuito.
