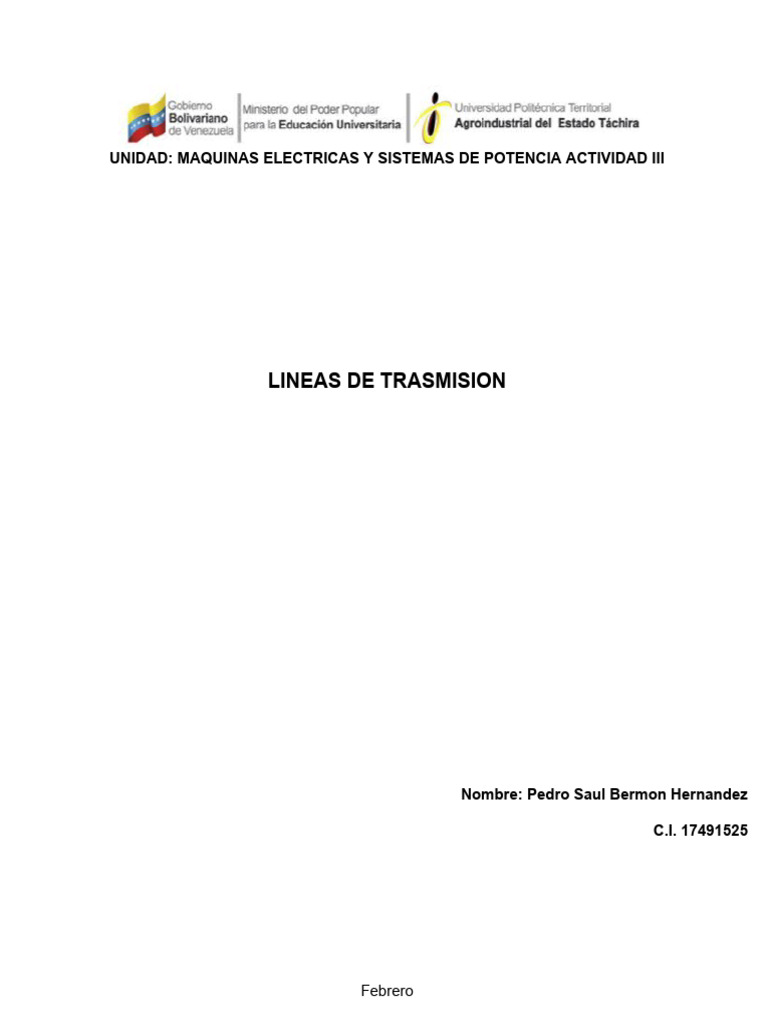

UNIDAD: MAQUINAS ELECTRICAS Y SISTEMAS DE POTENCIA ACTIVIDAD III

LINEAS DE TRASMISION

Nombre: Pedro Saul Bermon Hernandez

C.I. 17491525

Febrero
ÍNDICE

INTRODUCCIÓN. 1

CAPÍTULO I ELEMENTOS DEL SISTEMA ELÉCTRICO DE POTENCIA

1.1 GENERADOR TRIFÁSICO SÍNCRONO. 10

1.1.1 Principio de funcionamiento. 11
1.1.2 Circuito equivalente. 13
1.2 TRANSFORMADOR. 17
1.2.1 El transformador ideal. 17
1.2.2 Circuito equivalente real. 21
1.2.3 Transformador trifásico. 23
1.2.3.1 Características de las conexiones. 24
1.3 LÍNEA DE TRANSMISIÓN AÉREA. 28
1.3.1 Componentes de la línea de trasmisión aérea. 28
1.3.2 Arreglos de línea de transmisión. 31
1.3.2.1 Distancia media geométrica. 32
1.3.2.2 Radio medio geométrico. 33
1.3.3 Arreglo de líneas de transmisión por número de
conductores de fase. 34
1.3.3.1 Línea de dos conductores por fase. 34
1.3.3.2 Línea de tres conductores por fase. 36
1.3.3.3 Línea de cuatro conductores por fase. 38
1.3.3.4 Línea de n conductores por fase. 39
1.4 CARGA. 40

CAPÍTULO II PARÁMETROS DE LÍNEAS DE TRANSMISIÓN

2.1 RESISTENCIA. 43
2.2 INDUCTANCIA. 46
 2.2.1 Inductancia interna del conductor. 47
2.2.2 Inductancia entre dos puntos externos. 51
2.2.3 Inductancia monofásica de dos conductores. 52
2.2.4 Enlaces de flujo dentro de un grupo de conductores. 55
2.2.5 Inductancia en conductores compuestos. 57
2.2.6 Inductancia en líneas trifásicas. 59
2.3 CAPACITANCIA. 63
2.3.1 Campo eléctrico en un conductor recto. 64
2.3.2 Capacitancia entre dos conductores. 65
2.3.3 Capacitancia trifásica con espaciamiento equilátero. 66
2.3.4 Capacitancia trifásica con espaciamiento asimétrico. 69
2.3.5 Capacitancia trifásica respecto a tierra. 72
2.3.6 Capacitancia en conductores agrupados. 74
2.4 CLASIFICACIÓN DE LÍNEAS DE TRANSMISIÓN. 76
2.4.1 Línea corta. 77
2.4.2 Línea media. 79
2.4.3 Línea larga. 81
2.5 POTENCIA MÁXIMA EN LA LÍNEA DE TRANSMISIÓN. 91

CAPÍTULO III CÁLCULO MEDIANTE LA APROXIMACIÓN DE LÍNEA CORTA,

MEDIA Y LARGA.

3.1 LÍNEA DE TRANSMISIÓN DE LONGITUD CORTA. 97

3.2 LÍNEA DE TRANSMISIÓN DE LONGITUD MEDIA. 104
3.3 LÍNEA DE TRANSMISIÓN DE LONGITUD LARGA. 108
3.4 SIMULACIÓN. 116
3.4.1 Incremento en la resistencia. 118
3.4.2 Incremento en la reactancia inductiva. 120

CONCLUSIONES. 123
BIBLIOGRAFÍA. 125

APÉNDICE A VOLTAJES Y CORRIENTES EN CIRCUITOS TRIFÁSICOS.

A.1 Voltajes y corrientes en Estrella (Y). 128

A.2 Voltajes y corrientes en Delta (∆). 129

APÉNDICE B POTENCIA ELÉCTRICA.

B.1 Potencia Compleja. 132

B.2 Conjugado de un número complejo. 132
B.3 Factor de Potencia. 133
B.4 Triángulo de Potencia. 134

APÉNDICE C REPRESENTACIÓN DE VALORES EN POR UNIDAD.

C.1 Valores en por unidad. 137

GLOSARIO. 144
 SIMBOLOGÍA

Símbolo Fórmula Significado Unidad

f nm p Frecuencia Hz
120
a Np Relación de transformación Adimensional
I
Ns 
Vp  Is
V p
s

Zp a2Z Impedancia del devanado Ω

s
primario
n Eficiencia Adimensional
Psalida
100%
Psalida 
VL Ppérdidas Voltaje de línea

DM 3V V Distancia media geométrica


G

RMG mn
dabdabdab  M
n
nr Radio medio geométrico M
n1
Rcd R1.02l Resistencia en cd Ω/m
A
L  Inductancia h/m
I
XL 2 fL Reactancia inductiva Ω/m

Cn Q Capacitancia F/m
Vn
XC 1 Reactancia capacitiva Ω/m
2 fCn
Z R  jL Impedancia serie Ω

Y G  j Cn Admitancia en paralelo Siemens

Zc Impedancia característica Ω
Z
Y
 A cosh Constante A Adimensional
l
B Zc sinh Constante B Ω
l
C sinh  l Constante C Siemens
Zc
D coshl  A Constante D Adimensional
   j Constante de propagación Adimensional
S V IP 
jQ Potencia aparente VA
R R R R

PR VR I Potencia activa W
R

QR VR cosR Potencia Reactiva VAR

FP PR IR sinR Factor de potencia Adimensional
S
 cosR
 INTRODUCCIÓN

La electricidad se ha convertido en una parte esencial en nuestras actividades diarias, las

cuales van desde el uso industrial como el alumbrado, los motores eléctricos, sistemas de
aire acondicionado, refrigeración, hasta las actividades más básicas de uso doméstico como
por ejemplo escuchar la radio, encender la televisión o cargar un teléfono celular llegando a
considerarse en las sociedades desarrolladas un bien de consumo esencial [1].

Entre los siglos XIX y XX el desarrollo de la electricidad fue en aumento permitiendo

grandes impulsos que favorecieron al sector industrial, por ello actualmente las centrales
de generación eléctrica son instalaciones industriales de gran complejidad dotadas de
nuevas y mejores tecnologías para el control de la producción de la energía eléctrica. El
estudio de los sistemas para la producción de la electricidad permite mantener el equilibrio
dinámico entre producción y demanda, esto debe contemplar el echo que la electricidad
debe producirse y transportarse en el mismo momento en el que es consumida, sin
embargo las pérdidas eléctricas que se producen en el transporte de la energía eléctrica son
de gran importancia sobre todo en las líneas de transmisión por ser los elementos
encargados de transportar la energía eléctrica a grandes distancias.

Las líneas de transmisión son visiblemente aquellas estructuras metálicas con conductores
colgantes que se extienden a varias decenas o cientos de kilómetros de longitud
cumpliendo la finalidad de transportar grandes cantidades de energía eléctrica desde de los
centros de generación a los diferentes centros de consumo que integran la red del sistema
eléctrico. En las líneas de transmisión se presentan mayores pérdidas de energía eléctrica
que en cualquier otro elemento que integran al Sistema Eléctrico de Potencia (SEP), de tal
manera resulta de suma importancia estudiar las causas que ocasionan pérdidas de energía.
Los parámetros de la línea de transmisión ocasionan caídas de tensión que se hacen

1
evidentes al final de la línea de transmisión, por ello los estudio de estos parámetros son
pertinentes en el cálculo de caídas de tensión que se presentan en los conductores de la
línea de transmisión, esto nos permite determinar el nivel de tensión en el extremo
generador de la línea de transmisión debido a las pérdidas producidas por estos parámetros.
Como se apreciará en los Capítulos siguientes los parámetros juegan un papel importante
en el estudio de transporte de energía eléctrica, sin embargo no se pueden mencionar los
efectos de la línea de transmisión sin antes describir la importancia de la línea de
transmisión como parte del SEP.

La fuente de energía eléctrica ha evolución y desarrollado rápidamente desde la invención

del primer generador por Thomas Alva Edison. Hoy en día los sistemas eléctricos
industriales orientados a la producción, el transporte y el consumo de la energía eléctrica
son muy complejos a los conocidos en un principio; sin embargo el propósito de transportar
potencia eléctrica sigue siendo el mismo, de tal forma, se puede entender al SEP como el
encargado de suministrar la energía necesaria en el momento adecuado en el que la
demanda energética lo requiera, por lo que es necesario generar, transmitir y distribuir la
energía eléctrica desde centros de generación, ubicados en base a la disponibilidad de los
recursos naturales y materias primas que se utilizan para la producción de energía eléctrica,
hasta los centros de consumo, considerando en todo momento las restricciones económicas,
de seguridad, confiabilidad y de calidad del servicio [1, I].

La producción de la energía eléctrica se realiza en centrales eléctricas, llámense centrales

hidroeléctricas, termoeléctricas, nucleares, eólicas, etc. A niveles de tensión proveniente de
los generadores entre los 6 y 20 kV típicamente, posteriormente los transformadores de
potencia se encargan de elevar la tensión a niveles considerados para transmisión, sólo en
México se consideran niveles de 161, 230 y 400 kV, finalmente los niveles de tensión
alcanzados para transmisión son conectados a las redes eléctricas mediante líneas de
transmisión que se interconectan con los puntos de consumo por medio de
transformadores

2
nuevamente, estos a su vez reducen la tensión para una red de distribución integrada con
líneas de subtransmisión a niveles de tensión de 138, 115, 85, y 69 kV y con líneas de
distribución a niveles de tensión de 34.5, 23, 13.8, 6.6, 4.16 y
2.4 kV adecuados para el consumo energético en México [IV].

Aunque las líneas de transmisión son físicamente los elementos más simples no las hace las
menos importantes dentro del SEP, de echo no se podría clasificar por importancia los
componentes que integran a dicho sistema (generador, transformador, línea de transmisión
y carga) debido a que si se tiene en cuenta que la ausencia de alguno de estos en cualquier
punto de la red perjudicaría o interrumpiría el flujo de potencia eléctrica que requiere la
demanda en los centros de consumo afectando a su vez en cierta medida a todo el Sistema
Eléctrico de Poten

3
 CAPÍTULO I
ELEMENTOS DEL SISTEMA ELÉCTRICO DE POTENCIA

El Sistema Eléctrico de Potencia tiene como propósito la distribución y comercialización de

la energía eléctrica, minimizando el impacto medioambiental y garantizando el impacto
competitivo de la energía eléctrica a largo plazo, sin embargo la importancia del impacto
medioambiental va más encaminado a la producción de la energía eléctrica mediante
centrales termoeléctricas, por lo que se requiere un aprovechamiento óptimo de los recursos
naturales empleados para la producción de la energía eléctrica. La escases y explotación de
esos recursos ha ocasionado la búsqueda de nuevas fuentes primarias sustentables y limpias
que hoy por hoy son el potencial hidroeléctrico y mini hidroeléctrico, geotérmico, eólico,
solar, bioenergética y en particular la nuclear moderna utilizadas para la producción
industrial de la energía eléctrica [I].

Por otro lado, la optimización de los recursos naturales también se ha logrado gracias al
avance y la buena operación de los elementos que integran al Sistema Eléctrico de Potencia
los cuales son: generadores, transformadores, líneas de transmisión y los puntos de carga
(demanda) [1], dichos elementos se describen en las siguientes Secciones.

1.1. GENERADOR TRIFÁSICO SÍNCRONO

El generador síncrono es el elemento principal del Sistema eléctrico de Potencia, cuya

función es producir la energía eléctrica a partir de diferentes fuentes de energía que
accionan el movimiento de la turbina (o primo motor), la cual puede ser un motor diesel,
turbina de vapor, turbina hidráulica o entre otras máquinas similares. Independientemente
de la fuente de energía mecánica que se empleé, el

4
generador síncrono debe mantener su velocidad y voltaje generado constantes a pesar de las
variaciones en la potencia eléctrica demandada por los consumidores.

1.1.1. Principio de funcionamiento

Los generadores trifásicos síncronos están constituidos principalmente por un estator, rotor
y una fuente de excitación de cd, la cual puede ser un generador pequeño de cd montado
sobre la flecha del rotor o una fuente externa de cd conectada al devanado de campo. Un
generador trifásico consta de tres devanados de armadura (correspondiente a cada una de
sus fases) distribuidos sobre el estator y un devanado de campo enrollado sobre el rotor que
puede ser de dos tipos: i) rotor de polos salientes, cuando su construcción sea de más de
cuatro polos y opere a velocidades de media a baja y ii) rotor cilíndrico, cuando se requiera
altas velocidades de operación, construido de dos y cuatro polos [2, 3].

El generador síncrono por medio del devanado de campo origina un flujo magnético
constante que se induce en los tres devanados de armadura que se encuentran desfasados
120o eléctricos uno con respecto a otro, originando un voltaje equilibrado para cada una de
las fases del generador (ver Apéndice A) [4].

El ciclo que cubre la fase A, B y C del generador se muestra en la figura 1.1.

5
 Figura 1.1. Ciclo de desfasamiento del circuito trifásico del generador.

Los métodos más comunes para aplicar corriente directa al devanado del rotor son [4]:

1. De forma externa por medio de anillos rozantes y escobillas.

2. De forma interna por medio de un generador de cd montado sobre el eje del

generador.

La frecuencia eléctrica del voltaje generado esta estrechamente relacionada con el número
de polos y las revoluciones del rotor [2, 4]

nm p
f  120 (1.1)

donde f es la frecuencia eléctrica, nm la velocidad del campo magnético en

r / min
y p es el número de polos.

6
Por otro lado, el voltaje generado se produce por la velocidad a la que son cortadas las
líneas de flujo originadas en el devanado de campo. Al mismo tiempo el flujo depende de
la corriente de magnetización del circuito de campo (Im) de tal
forma que el voltaje EA varía a razón del incremento de esta corriente (ver figura
1.2), esto se conoce como curva de magnetización de la máquina [4]. El voltaje en el
generador se determina por,

EA  K (1.2)

donde E es el voltaje interno generado, K la constante de construcción de la

A

máquina,  es el flujo de la maquina y  la velocidad de rotación.

Figura 1.2. Corriente magnetizante. a) Relación flujo-corriente de campo del generador síncrono y
b) Curva de magnetización de la máquina síncrona.

1.1.2 Circuito equivalente

Normalmente el voltaje EA es diferente al voltaje de salida (V ) del generador. El

único momento en que el voltaje

EA es igual al voltaje V de una fase es cuando

no fluye corriente de armadura ( I A ) en la máquina, esto quiere decir que cuando el

7
generador trabaja en vacío o sin carga los voltajes EA y V son idénticos. Las

causas que ocasionan la diferencia entre

EA y V son las siguientes [4]:

1. La distorsión del campo magnético del entrehierro debido a la corriente que fluye
del estator, llamada reacción del inducido.

2. La autoinductancia de las bobinas del inducido, y

3. La resistencia de las bobinas del inducido.

La primera causa es la más importante y ocurre cuando se conecta una carga a las
terminales del generador, esta carga produce un campo magnético que se opone y
distorsiona al campo magnético original alterando los voltajes de fases resultantes. El
campo magnético del estator ( est ) produce su propio voltaje en el interior del generador (

Eest ) estos dos nuevos valores dan como resultado un campo magnético neto ( net ) y un
voltaje de salida V respectivamente, ver ecuaciones (1.3) y (1.4). La segunda causa se da a

consecuencia de la primera, debido a que se forma una inductancia en el estator y esta a su

vez conlleva una
reactancia inductiva. La tercera causa es de forma natural dada por las propiedades del
material conductor.

V  EA  Eest (1.3)

net    est (1.4)

El voltaje de salida se puede determinar por medio de la ley de voltajes de Kirchhoff,

colocando en serie las reactancias y resistencias que se producen en el interior del
generador como se muestra en la figura 1.3,

8
 Figura 1.3 Circuito equivalente del voltaje de salida del generador.

y descrita por la siguiente ecuación [4],

V  EA  jXs I A  RAIA (1.5)

donde Xs es la reactancia síncrona de la máquina y RA la resistencia en el estator.

Los devanados del generador pueden ser conectados en estrella o en delta (ver figura 1.4).
Según sea el tipo de conexión se puede obtener diferentes características en el voltaje de
salida del generador, por ejemplo si se conecta en estrella (ver figura 1.4a) se puede obtener
dos niveles diferentes de tensión determinados por la ecuación (1.6) y si se conecta en delta
(ver figura 1.4b) el voltaje será el mismo dada la condición de la ecuación (1.7). Los
voltajes y corrientes originados en las fases de salida del generador tendrán la misma
magnitud sí la carga conectada a ellas esta balanceada.

9
 VT  3V (1.6)


VT  V (1.7)

donde VT es el voltaje entre terminales de fases y V es el voltaje de salida en

una sola fase.

Figura 1.4. Conexiones entre los devanados del generador. a) Conexión en estrella y b) conexión
en delta.

10
 1.2. TRANSFORMADOR

El trasformador es el elemento intermedio entre los generadores y las líneas de transmisión,

su principal función es elevar o reducir los niveles de tensión en el lado secundario, por
medio de la inducción magnética. Si el nivel del lado secundario es inferior al de entrada se
dice que es un transformador reductor y es colocado frecuentemente al final de la línea de
transmisión, en caso contrario sí el nivel de salida es superior al de entrada se le conoce
como trasformador elevador y es utilizado en las centrales generadoras.

Las principales ventajas que se obtienen de elevar el nivel de tensión a niveles muy altos es
para i) reducir las pérdidas producidas por la corriente, ii) evitar las caídas de tensión en el
extremo final de la línea de trasmisión y iii) reducir los costos por instalación [1, 5].

1.2.1. El transformador ideal

El transformador ideal, es un transformador al cual para su estudio no se le consideran

pérdidas eléctrica y consta básicamente de devanados de entrada (primario), devanados de
salida (secundario) y el núcleo en donde se colocan los devanados primario y secundario
[2]. En la figura 1.5 se muestra la representación de un transformador ideal con las
principales variables que intervienen en su principio de transformación.

11
 Figura 1.5. Representación del transformador. a) Representación básica del
transformador. b) Representación esquemática del transformador ideal.

La relación de vueltas ( a ) entre los devanados del transformador se obtiene mediante,

v (t) Np
p  a (1.8)
vs (t) Ns

y en términos fasoriales por las ecuaciones (1.9) y (1.10).

Vp
a
Vs (1.9)

Ip
1  (1.10)
Is

donde VP es el voltaje del devanado primario, V el del secundario, IP la corriente

S

que fluye por el devanado primario e IS

la del secundario, NP es el número de

vueltas en el devanado primario y

NS la del devanado secundario.

12
Los ángulos de los voltajes y corrientes en el lado primario y secundario son idénticos
debido a que una de las características del transformador es conservar

13
las propiedades de los fasores. Por este motivo los ángulos no son considerados en las
ecuaciones (1.9) y (1.10).

Es importante considerar la polaridad de los devanados del transformador, porque si se

conectan con polaridades contrarias las tensiones inducidas se opondrán entre si, y se
tendría como resultado un voltaje igual a cero. Para que esto no ocurra es común en la
práctica marcar las polaridades del transformador desde su construcción [2]. Observe en las
figuras 1.6 y 1.7 la forma de conexiones de polaridad entre los devanados del
transformador.

Por otro lado, la potencia del transformador ideal se adquiere a partir de

Pentrada  Vp I p cosp (1.11)

Psalida  Vs Is coss (1.12)

donde  p y son los ángulos obtenidos de la impedancia de los devanados

S
primario y secundario respectivamente.

Figura 1.6. Polaridad en los transformadores. a) Polaridad aditiva y b) Polaridad

sustractiva.

14
Figura 1.7. Conexiones de polaridad en las combinaciones serie-paralelo. a) Serie-Serie,
b) Serie-Paralelo, c) Paralelo-Serie y d) Paralelo-Paralelo.

Debido a que el transformador se considera ideal, tanto la potencia de entrada como la de

salida deberán ser la misma [2], por lo que es posible determinar la potencia a la que opera
el transformador mediante las ecuaciones (1.11) y (1.12)

Por otro lado, la impedancia del devanado primario y secundario de obtienen de

Z 
Vp (1.13)

p
Ip

Z 
Vs (1.14)
s
Is

De tal forma que al sustituir VP

= VS.a e I P = IS /a en la ecuación (1.13) se obtiene
que

15
 Z p  a2Z (1.15)

1.2.2. Circuito equivalente real

El circuito equivalente real se caracteriza por representar las principales características que
ocasionan pérdidas eléctricas en un transformador real (ver figura 1.8) [2, 4], tales como la
resistencia y reactancia de los devanados primario y secundario y las pérdidas producidas
por los fenómenos de histéresis y corrientes parásitas, comúnmente conocidas como
pérdidas en el hierro del transformador.

Figura 1.8. Circuito equivalente del transformador. a) Circuito equivalente del transformador de
potencia, b) Circuito con resistencias y reactancias agrupadas y c) Circuito con la corriente
magnetizante despreciable.

16
La figura 1.8a representa al transformador en vacío como a plena carga. Si el transformador opera
en vacío no existe flujo de corriente por el devanado
secundario e I1 será igual a cero, circulando solamente corriente de
magnetización con una pequeña caída de tensión debido a la impedancia del
devanado primario (Rp + jXp), por tal forma se considera que
I1  Im . Ahora bien al

mover la rama que está en paralelo junto al voltaje VP

(ver figura 1.8b) se pueden
agrupar las resistencias de los devanados primario y secundario, este arreglo se realiza
debido a que la corriente en la rama paralela es muy pequeña y por ello puede despreciarse
(ver figura 1.8c). Lo anterior se representa por las ecuaciones (1.16) a (1.18) [2].

Rep = Rp + a 2 Rs (1.16)

X ep = X p + a2 X (1.17)
s

Zep = Rep + jXep (1.18)

donde Rp , X y Rs , Xs representan la resistencia y reactancia del devanado

p

primario y secundario respectivamente,

Rep y X representan la resistencia y
ep

reactancia equivalentes referida al devanado primario y

Zep es la impedancia
equivalente referida al devanado primario.

La eficiencia del transformador (n) se determina a partir de la potencia que entrega el

transformador y de la potencia originada por las pérdidas en el núcleo, ver ecuación (1.19).
Frecuentemente, el valor de la eficiencia sirve como indicador de las condiciones en la que
opera la máquina eléctrica (generador, transformador, etc.) [2, 4].

17
 Psalida
n 100%
Psalida 
Ppérdidas

n Vs Is coss
V I cos 100% (1.19)
s s s    pérdidas en el hierro  I
2


es
R

Por otro lado, la regulación de voltaje (VR% ) es la relación entre el voltaje de salida
nominal (VSnom ) y el voltaje de salida a plena carga (VScar ).

VScar  VSnom
VR%  100 (1.20)
VSnom

1.2.3. Transformador trifásico

El transformador trifásico, se considera como un conjunto de tres transformadores

monofásicos de características similares (ver figura 1.9a). Sin embargo, la fabricación de
los transformadores trifásicos se realiza instalando los tres devanados en un mismo núcleo,
como se muestra en la figura 1.9b [2]. Estos tipos de transformadores soy muy eficientes y
actualmente son muy utilizados en la transmisión y distribución de la energía eléctrica
debido a las diferentes ventajas que se obtienen de las distintas conexiones que se realizan
entre sus devanados.

18
Figura 1.9. Transformador trifásico. a) Transformadores monofásicos y b) Transformador trifásico
en un mismo núcleo.

1.2.3.1. Características de las conexiones

Cuando se inicia el estudio de circuitos trifásicos es necesario tener en claro los conceptos
de voltajes de línea (VL ) y voltajes de fases (V ) para no provocar errores significativos en
el análisis. Un voltaje de línea es aquel que se obtiene de entre dos polos positivos (fases),
mientras que el voltaje de fase resulta sólo de una fase y su polo negativo (neutro o tierra).

Las conexiones que se realizan entre los devanados del transformador trifásico, (ver figura
1.10) [2, 3] son:

 Estrella – Estrella (Y-Y)

 Estrella – Delta (Y-∆)

 Delta – estrella (∆-Y)

 Delta – Delta (∆-∆)

19
Conexión Y-Y. El voltaje de fase del devanado primario ( Vp ) se obtiene de la ecuación
(1.21), mientras que el voltaje de línea a línea por la ecuación (1.22). La principal ventaja
de una conexión en Y-Y es que se obtiene un punto común entre
devanados que puede ser conectado a tierra, además de poder obtener dos
niveles diferentes de tensión.

Vp  (1.21)
3
VLp

VL 3Vp
p  (1.22)
a 3V
VL
s
s

Conexión Y- ∆. Este tipo de conexión suele aplicarse a condiciones reductoras. En el

devanado primario el voltaje se mide tanto de línea a neutro como de línea a línea, siendo
ventajoso la existencia de un punto común entre los devanados que puede ser conectado a
tierra, la diferencia del devanado secundario es que no tiene un punto común de conexión
entre sus devanados por lo que se considera que el voltaje de línea secundario ( VLs ) es igual
al voltaje de fase secundario. La relación de voltajes para este tipo de conexión es

VLp 3Vp
VLs 
Vs

VLp
VLs  3 a (1.23)

Conexión ∆-Y. Este tipo de conexión es utilizada en la práctica para satisfacer circuitos
trifásicos como cargas monofásicas. Los voltajes de fase y línea del lado primario son
iguales, mientras que los voltajes del lado secundario están

20
relacionados por VLs  3Vs , debido al punto común existente entre sus

devanados. Su relación de voltaje se obtiene mediante

VLp V
VLs  p
3V
s

VL
p  3 (1.24)
a
VL
s

Conexión ∆-∆. Este tipo de conexión permite mantener equilibrado el voltaje trifásico en
condiciones de carga no equilibradas. En una conexión ∆-∆ no existe voltaje de fase
por el hecho de que no hay un punto común entre los devanados, sin embargo es común
considerar la igualdad entre el voltaje de línea y fase.

VLp  Vp y V  V
Ls s

VL Vp
p   (1.25)
VL a Vs
s

21
Figura 1.10. Conexiones de los transformadores trifásicos. a) Estrella-Estrella, b) Estrella- Delta, c)
Delta-Estrella y d) Delta-Delta.

22
 1.3. LÍNEA DE TRANSMISIÓN AÉREA

La línea de transmisión es el elemento encargado de transportar la potencia eléctrica

proveniente directamente de los transformadores hasta los centros de consumo. Se
constituye principalmente por conductores, estructuras metálicas, aisladores y equipos de
protección que permiten interconectar sistemas de redes eléctricas de los centros de
generación a los diferentes centros de consumo, distribuyendo potencia eléctrica a grandes
distancias con un menor índice de pérdidas eléctricas y económicas.

1.3.1. Componentes de la línea de trasmisión aérea

A continuación se hace una breve descripción de los componentes que integran la línea de
transmisión aérea.

Estructura metálica

Es el medio que soporta a los conductores, a través de los aisladores, permitiendo el

espaciamiento entre conductores de fase y de línea, además de acuerdo a la altura de la
estructura se fija la distancia que existe entre los conductores y el suelo. La estructura es
construida de acero galvanizado, estas poseen gran resistencia a condiciones atmosféricas
como lo son la corrosión y los fenómenos naturales [5, 6].

Conductores

Es el medio por el cual se transporta la potencia eléctrica de un punto a otro, los materiales
empleados son el cobre y el aluminio ya que poseen baja resistencia al paso de la corriente
eléctrica y además son económicos comparados con la plata que posee menor resistencia,
pero es muy costosa. Otro material utilizado en los

23
conductores es el acero, su uso es para aportar mayor resistencia mecánica cuando es
utilizado en conjunto con los anteriores materiales [7, 8].

Los conductores de la línea de transmisión se fabrican en capas de hilos trenzados en

direcciones opuestas para impedir que las capas se desenrollen y otorgar mayor flexibilidad
en conductores de diámetros grandes. Los conductores se designan en relación a su número
de hilos conductores y de refuerzo, por ejemplo una designación 24/7 indica que hay 24
hilos conductores con 7 hilos de alma o de refuerzo [9].

Los tipos de conductores normalizados internacionalmente se describen a continuación:

 Conductores de cobre

Es un conductor formado por varillas de acero cubiertas de una gruesa capa de cobre que
proporcionan la resistencia eléctrica y mecánica adecuada para su operación. Los
conductores de cobre (también llamados Copperweld) se fabrican de dos hasta 19 alambres
y son muy resistentes a la corrosión, su instalación sólo se emplea en zonas de alta
corrosión como lo son las zonas costeras. Este tipo de cable ha permitido ampliar la
distancia entre las estructuras metálicas (técnicamente conocida como vano) ya que reduce
su peso hasta un 50% del peso del cable de cobre puro, pero mantiene las mismas
características mecánicas que tiene el conductor de cobre puro [7].

 Conductores de aluminio

Los conductores de aluminio han ido remplazando a los conductores de cobre debido a su
menor costo y su menor ligereza. Estos cables mantienen una resistencia mecánica del
mismo valor que la del conductor de cobre, permitiendo ampliar a un más los vanos, otra
ventaja es el obtener mayores diámetros de

24
conductor para una resistencia eléctrica equivalente a la del cobre, mientras mayor es el
diámetro las líneas de flujo eléctrico se separan más en la superficie reduciendo así el efecto
corona [7, 9].

Entre los diferentes tipos de conductores de aluminio se tienen los siguientes:

a) AAC. Conductor de aluminio.

b) AAAC. Conductor de aleación de aluminio.

c) ACSR. Conductor de aluminio con alma de acero.

d) ACAR. Conductor de aluminio con alma de aleación de aluminio.

Aisladores

Sirven para soportar a los conductores de la estructura metálica, además impiden el

movimiento longitudinal y transversal, producido por ráfagas de viento, evitando que se
produzcan cortos circuitos por contacto entre conductores o entre la estructura metálica.
Los aisladores deben soportar los esfuerzos mecánicos a los que son sometidos e impedir
que exista flujo de corriente eléctrica hacia la estructura metálica, por lo que son
construidos de materiales altamente aislantes como son: el vidrio, la porcelana y
actualmente el plástico [1].

Hilos de guarda

Los hilos de guarda están situados por encima de los conductores de fase, su propósito es
interceptar las descargas provenientes de rayos atmosféricos antes de que contacten a los
conductores de fases. Los hilos de guarda se fabrican de acero galvanizado y algunas veces
de Alumoweld o ACSR de sección menor que los conductores de fases, estos se conectan a
la estructura metálica para enviar la

25
descarga eléctrica a tierra y así evitar daños a los componentes que integran la línea de
transmisión [1].

Seccionadores

Son un medio de protección también llamados desconectadores o interruptores, sirven para

permitir o interrumpir el paso de corriente, su principal función es proteger las fases por
sobre corrientes o cortos circuitos, pueden operar en conjunto o independientemente [6].

Pararrayos

Es un medio de protección contra descargas atmosféricas, colocado en la parte más alta de

la estructura metálica. El pararrayo tiene como propósito atraer los rayos atmosféricos,
antes de que intercepten algún otro componente de la línea de transmisión, descargándolos
a tierra por medio de la estructura metálica [6].

Apartarrayos

Este medio de protección permite descargar a tierra las sobretensiones transitorias

producidas por descargas atmosféricas o las producidas por la línea durante la apertura y
cierre de interruptores o por el retiro de cargas del sistema [6].

1.3.2. Arreglos de líneas de transmisión

El arreglo en las líneas de transmisión esta relacionado por la forma geométrica en las que
están dispuestos los conductores o grupos de conductores, en este tipo de estudio destaca la
importancia de considerar la distancia entre conductores de línea, conductores de fase y los
conductores de guarda, dicha relación de distancias se conocen como distancia media
geométrica y radio medio geométrico

26
[8, 10], las cuales adquieren mayor importancia en el estudio de enlaces de flujos que se
describen en el Capítulo II.

1.3.2.1. Distancia media geométrica

La distancia media geométrica ( DMG ) tiene gran importancia en el estudio de líneas de

transmisión. Ayuda a determinar mediante cálculos los parámetros de inductancia y
capacitancia que se presentan en los conductores de la línea de transmisión. Se conoce
como distancia media geométrica a la “media geométrica de las distancias de un
punto a cada uno de otros puntos considerados”. Por ejemplo en la figura 1.11 se muestra
un conductor A y un grupo de conductores que forman la fase B, la distancia media
geométrica será la distancia que hay entre el conductor A a cada uno de los sub-
conductores de la fase B [9, 10].

Figura 1.11. Relación de distancia media geométrica.

La DMG se obtiene mediante

DMG  m n dab dab dab (1.26)

donde n y m son los números de conductores correspondientes a cada fase y d

relaciona la distancia que existe entre conductores de línea.

27
1.3.2.2. Radio medio geométrico

Otro aspecto importante que se utiliza para determinar los parámetros de inductancia y
capacitancia es el radio medio geométrico ( RMG ) el cual representa la relación de
distancia que existe en un mismo entorno, es decir es la distancia existente entre los hilos
de un sólo conductor, o en el caso de estudio de líneas de transmisión, la distancia media
geométrica entre conductores de una sola fase [10]. Algunos arreglos utilizados con mayor
frecuencia en el transporte de la energía eléctrica se muestran en la Sección 1.3.3.

Mediante la siguiente ecuación se determina el radio medio geométrico que tiene el

conductor cilíndrico.

1/ n
RMG  r n  rh  (1.27)
 r

donde r es el radio exterior del conductor, rh el radio del hilo conductor y n es el

número de hilos por el cual está formado el conductor.

La ecuación (1.27) se puede generalizar para cualquier modelado de construcción del

conductor (por ejemplo, si se trata de un conductor hueco, cableado o macizo, etc.). Por
otro lado, el uso de tablas simplifican el cálculo de RMG, en la tabla 1.1 se muestran
valores de radio medio geométrico de diferentes tipos de cables trenzados [8].

28
 Tabla 1.1. Valores de radio medio geométrico.

Radio medio geométrico a partir de su radio exterior ( Ds )

Alambre cilíndrico 0.779 r

Cable de material único:
7 hilos 0.726 r
19 hilos 0.758 r
37 hilos 0.768 r
61 hilos 0.772 r
91 hilos 0.774 r
127 hilos 0.776 r
Conductor ACSR :
30 hilos (2 capas) 0.826 r
26 hilos (2 capas) 0.809 r
54 hilos (3 capas) 0.810 r
1 capa 0.55 a 0.70 r

1.3.3. Arreglo de líneas de transmisión por número de

conductores de fase

Se mencionó anteriormente que el arreglo de las líneas de transmisión se basa en la forma

geométrica en la que se disponen sus conductores, dentro de las cuales las más comunes
son de dos, tres y cuatro conductores por fase para líneas trifásicas aéreas [8, 10].

1.3.3.1. Línea de dos conductores por fase

Son líneas de transmisión en la cual se disponen dos conductores por fase, tal como se
muestra en la figura 1.12, donde las distancias entre los conductores de

29
cada fase son simétricas, esto quiere decir que daa  dbb  dcc .

Figura 1.12. Arreglo con dos conductores por fase.

La DMG para las fases A, B y C de la figura 1.12 se determinan a partir de

DMGAB  4 dab dab´ da´b da´b´ (1.28)

DMGBC  4 dbc dbc´ db´c db´c´ (1.29)

DMGAC  4 dac dac´ da´c da´c´ (1.30)

mientras que el RMG si RMGA  RMGB  mediante

RMGC

RMG  4
r   Cuando 2R'  daa´  dbb´  (1.31)
2R'
2
r  2R' dcc´

donde r es el radio del conductor y R' es el radio que se forma entre los
conductores de fase.

30
1.3.3.2. Línea de tres conductores por fase

El modelo de la línea de transmisión de tres conductores por fase en disposición equilátera

se muestra en la figura 1.13 y de la cual se obtienen las ecuaciones (1.32), (1.33) y (1.34).

Figura 1.13. Arreglo en disposición equilátera con tres conductores por fase.

DMGAB  9 dab dab dab dab dab dab dab dab dab (1.32)

DMGAC = 9 d d d d d d d d d (1.33)
ac ac ac ac ac ac ac ac ac

DMGAB  DMGBC (1.34)

Por otro lado, para el RMG de las fases A, B y C la ecuación resultante se obtienen del
modelo de la figura 1.13, sólo si la representación es simétrica y considerando que los
conductores son del mismo diámetro para las tres fases.

RMG  9 r3  daa '6  3 rdaa '2 (1.35)

31
Sin embargo, es común establecer la ecuación del RMG en base al radio que se forma en el
agrupamiento entre conductores. En la figura 1.14 se observa que el ángulo formado entre
el conductor a y la vertical es de 60 , por lo tanto

daa'  2R'sin 60  R' y sustituyendo este resultado en la ecuación (1.35) se

3
obtiene

RMG  3 3 r (R')2 (1.36)

Figura 1.14. Conductores de fase en disposición equilátera.

Por otro lado, considerando el radio y distancia entre conductores asimétrica el radio
medio geométrico se determina de la siguiente forma

RMGA  9 ra ra´ ra´´ 2d aa´

2 2
daa´´ d aá´´ (1.37)

RMGB  9 rb rb´ rb´´ 2dbb´

2 2
dbb´´ db´b´´ (1.38)

RMGC  9 rc rc´ rc´´ 2dcc´

2 2
dcc´´ d c´c´´ (1.39)

32
1.3.3.3. Línea de cuatro conductores por fase

En la figura 1.15 se muestra una disposición de cuatro conductores por fase colocados
simétricamente. Las ecuaciones siguientes determinan la DMG entre cada una de las fases.

DMGAB = 16 dab dab dab dab dab dab dab dab …dab dab dab dab (1.40)

DMGAC = 16 dac dac ' dac '' dac ''' da 'c da 'c ' da 'c '' da 'c ''' …da '''c da '''c ' da '''c '' (1.41)
da '''c '''

DMGAB  DMGBC (1.42)

Figura 1.15. Arreglo en disposición asimétrica con cuatro conductores por fase.

El RMG del conjunto de cuatro conductores dispuestos simétricamente se

determina por la siguiente ecuación

4 8 4
RMG= 16 r d  d 2
r daa (1.43)
 d aa
 4
aa
=

33
Por otra parte, la ecuación (1.43) se puede representar en una forma más práctica.
En la figura 1.16 se observa que la distancia 2
daa  2Rsin 45  y la distancia
R
daa  2R , por lo tanto la ecuación (1.43) se reduce a

4  r R
3
RMG= 4
(1.44)

Figura 1.16. Conductores de fase en disposición cuadrada.

1.3.3.4. Línea de n conductores por fase

En forma general se puede determinar el radio medio geométrico de n conductores por fase
mediante la ecuación (1.45), siempre y cuando los conductores sean de radios iguales y
estén dispuestos simétricamente sobre un círculo de radio R  .

n  r R
n-
RMG= n
(1.45)
1

Así mismo, la DMG se puede obtener sencillamente bajo las siguientes dos
condiciones: i) si la distancia entre el agrupamiento de conductores es simétrica y

34
ii) si la distancia entre fases también es simétrica. De tal forma, la DMG es la distancia del
punto medio del conjunto de conductores de una fase al punto medio del conjunto de
conductores de la fase opuesta (ver figura 1.17.).

Figura 1.17. Distancia media geométrica en disposición simétrica.

1.4. CARGA

La carga o demanda de energía eléctrica varia constantemente con el paso de los años, tal
incremento se puede relacionar con los índices de crecimiento del producto interno bruto
(PIB) o por los índices de consumos per cápita y el nivel de electrificación (porcentaje de
electrificación en la población) que existen en los países y que por otra parte son
indicadores del grado de bienestar en la sociedad.

En base al consumo de la energía eléctrica durante el período 1998-2008 se obtuvo un

crecimiento anual del 3.2% con un total en el último año de 16,816 TWh, principalmente
debido a los países asiáticos que presentan un buen crecimiento económico. En años
recientes los países miembros de la Organización para la Cooperación y el Desarrollo
Económico (OCDE), Europa occidental, Asia y Oceanía se han caracterizado por registrar
incrementos moderados y bajos en el consumo de la energía eléctrica, registrando en los
últimos 10 años tasas de 1.3%, 1.5% y 2.1% respectivamente [II].

35
Como resultado de las mejoras obtenidas en la eficiencia energética se tienen los logros
obtenidos en el sector residencial principalmente en la iluminación, calefacción, aire
acondicionado y entre otras aplicaciones, además se estima que este comportamiento
continuará en un período de mediano a largo plazo, sin embargo los países no miembros de
la OCDE han alcanzado mayor crecimiento del consumo energético tales como Asia y el
medio oriente con tasas de 8.8% y 5.8%, respectivamente. En la figura 1.18 se muestra el
comportamiento que ha adquirido el consumo de la energía eléctrica a nivel mundial en un
período de 10 años [II].

Figura 1.18. Consumo mundial de energía eléctrica por región.

36
Por otro lado, el tipo de carga y la demanda energética no permanecen constantes durante
las horas del día, la aportación o el retiro de carga corresponden a un comportamiento
discontinuo entre las horas, días, semanas, meses o estaciones del año, este tipo de carga
representa los grandes consumos existentes en las subestaciones que puede ser tomado
como un modelo de agregación de consumidores. Una forma de representar el consumo de
potencia activa y reactiva de las subestaciones es mediante una gráfica denominada curva
diaria (ver figura 1.19) en la cual se muestran los consumos de kW y kvar por hora
empleados en un día [1].

Figura 1.19. Curva diaria.

37
 CAPÍTULO II
PARÁMETROS DE LÍNEAS DE TRANSMISIÓN

Los parámetros que modifican el flujo de potencia eléctrica (activa y reactiva) en la línea de
transmisión son: la resistencia, inductancia, capacitancia y conductancia. Los dos primeros
son los de mayor importancia, en conjunto se les conoce como impedancia serie, la cual
está distribuida uniformemente en toda la línea sobre el mismo conductor y son los
principales causantes de pérdidas eléctricas. La capacitancia y conductancia se presentan a
lo largo de toda la línea entre conductores, en el caso de circuitos trifásicos balanceados se
presenta entre el conductor y neutro. A estos dos parámetros se les conoce como admitancia
en paralelo o en derivación, sin embargo en la práctica se desprecia el parámetro de
conductancia, debido a que varia continuamente por las condiciones atmosféricas y
ambientales, además posee un valor muy pequeño que no afecta en los cálculos. Por lo
anterior el presente Capítulo describe únicamente el efecto capacitivo, inductivo y resistivo
de la línea de transmisión [9]. Aunque la impedancia serie y la admitancia en paralelo se
presentan uniformemente distribuida a lo largo de toda la línea es correcto expresarla en
forma concentrada, debido a que sus valores se consideran de la misma magnitud en
cualquier punto de la línea.

2.1. RESISTENCIA

Por definición la resistencia es la propiedad que posee un material para oponerse al flujo de
corriente. Este parámetro representa la mayor pérdida de potencia eléctrica asociadas a los
parámetros de transmisión. La resistencia que produce esta pérdida se le conoce como
resistencia efectiva, expresada como

38
 Pérdida de potencia en el
conductor
R =  (2.1)
e
I2

Mientras que para efectos de simplificar el análisis de la resistencia de la línea de

transmisión puede considerarse en cd [1, 9]. La resistencia en cd se obtiene mediante

Rcd
  (2.2)
l
A

donde  es la resistividad del conductor en  . m , l la longitud del conductor en

m y A el área de la sección transversal del conductor en m2 .

Los factores que intervienen en la variación de la resistencia son los siguientes [5]:

1. La disposición en espiral.

2. Temperatura.

3. Frecuencia y magnitud de la corriente.

En la actualidad el transporte de energía eléctrica se realiza mediante conductores de tipo

trenzado, y al ser estirados tienen una longitud mayor que incrementa la resistencia del
conductor, no expresada en la ecuación (2.2). La resistencia se incrementa a razón de 1%
para conductores de tres hilos y 2% para conductores de hilos trenzados concéntricamente
[1], agregando el incremento del 2% a la ecuación (2.2) se obtiene

Rcd
  (2.3)
1.02L
A

39
donde el valor de ρ varía según sea el tipo de material del conductor, para el cobre ρ es
igual a 1.77 x 10-8 Ω.m y para el aluminio es de 2.83x10-8 Ω.m ambos a 20o Celsius [9].

Otro factor que modifica frecuentemente el valor de la resistencia es la

temperatura, matemáticamente se puede determinar la resistencia
del
R2

conductor dadas las temperaturas t1 y t2 [1].

R2  R1 1 t2 - t1 (2.4)

 

donde  es el coeficiente de resistencia que varía con el incremento de la temperatura,

cuyo valor depende del material del conductor (ver tabla 2.1). Conforme la temperatura
aumenta ocurre un incremento lineal en la resistencia (ver figura 2.1), la cual se obtiene
mediante la ecuación (2.5) [9].

Figura 2.1. Incremento de la resistencia en función de la temperatura.

R2  t2
 (2.5)
R1  t1

40
donde  es el coeficiente característico de la temperatura según el tipo de material del
conductor, expresado en grados Celsius. Sus valores típicos se muestran en la tabla 2.1.

Tabla 2.1. Constantes de los conductores.

Material  (1/ 0C)  (0C)

Cobre al 100% 0.00393 234.5
Cobre al 97.3% 0.00393 241
Aluminio 0.00403 228

En los circuitos de ca la distribución de corriente no es uniforme, como es el caso en cd,

esto se debe principalmente a la frecuencia en la que oscila la corriente. La oscilación
origina una densidad de corriente no uniforme, que va desde el interior del conductor e
incrementándose hacia la superficie, a este fenómeno se le conoce como efecto piel. La
corriente que pasa por el conductor produce líneas de flujo magnético y de acuerdo con la
ley de Lenz “el voltaje inducido se opone a los cambios de corriente que lo producen” y
como los flujos alternos inducen un mayor voltaje en los hilos internos que en los externos
del conductor a consecuencia se produce mayor densidad de corriente sobre la superficie
del mismo, por lo que la resistencia efectiva tiende a incrementarse; esto quiere decir que la
mayor cantidad de corriente fluye por la periferia del conductor, por lo tanto se reduce su
diámetro eficaz [9].

2.2. INDUCTANCIA

Al pasar corriente eléctrica sinusoidal por un conductor se forma un campo magnético

variable que lo rodea concéntricamente (ver figura 2.2), a su vez se originan flujos
magnéticos que atraviesan a todo el conductor concatenando el

41
flujo de cada uno de los hilos del conductor, a este fenómeno se le conoce como
inductancia (L).

Figura 2.2. Campo magnético alrededor de un conductor.

En un inductor, como lo es la línea de trasmisión, la inductancia producida por el flujo

interno del conductor ( ) se le conoce como inductancia interna ( Lint ), mientras que la

producida por el flujo externo como inductancia externa ( Lext ).

Considerando ambos valores se puede determinar la inductancia total del

conductor, expresada en webers/ampere equivalente a un Henry (h), como se indica en la
ecuación (2.6) [1, 9].

L= Lint +Lext (2.6)

2.2.1. Inductancia interna del conductor

La inductancia interna se debe a los enlaces de flujo que existen dentro del conductor
originados por una misma corriente. La inductancia según sus enlaces de flujos
concatenados (  ) en Webers-vuelta (Wbv) se expresa como,

42
 
L
(2.7)
I

Por otro lado, la inductancia puede calcularse según su flujo interno considerando que cada
línea del flujo enlaza una fracción de la corriente total, pero para una línea de transmisión
es necesario considerar el flujo dentro y fuera del conductor [9]. En la figura 2.3 se
muestran los campos magnéticos originados por la corriente I que circula por el conductor.

Figura 2.3. Campo magnético en un conductor. a) Campo magnético interno y b) Campo

magnético externo.

La inductancia de la línea de transmisión se forma a partir de efectos de origen magnéticos

producidos por la corriente que pasa a través del conductor, originando líneas de  que se
proyectan sobre la superficie con una intensidad de campo magnético (H), y con un cierto
número de líneas de fuerza repartidos en el
espacio de campo magnético, conocido como fuerza magnetomotriz (fmm) [9]. Aplicando
la ley de ampere se puede determinar la fmm, que “es igual a la integral de la línea alrededor
de la trayectoria cerrada de la componente de la intensidad de campo magnético que es
tangente a la trayectoria”.

43
 fmm   H.ds  I Av (2.8)

donde fmm está dada en ampere-vuelta ( Av ), H en ampere-vuelta por metro (Av/m) y la

distancia a lo largo de la trayectoria ( ds ) en metros. H e I no se representan en función
del tiempo, como debe ocurrir en corriente alterna, por
simplicidad es conveniente interpretar la I en cd y la H como un número real [9].

Al considerar H a cierta distancia del centro del conductor ( Hx ), se observa en la

figura 2.3a que H x es constante en cualquier punto sobre la trayectoria, debido a

que el campo forma círculos concéntricos, ahora si

H x es sólo una parte de H,

entonces la corriente que produce a

H x también es sólo una parte de I a hora

expresada como
I x , por lo tanto la ecuación (2.8) se rescribe como

 H ds  I
x x

I x  2 xHx (2.9)

donde Ix es la corriente encerrada [9, 11] la cual se obtiene por,

 x2
Ix  2
I (2.10)
r

Por otro lado, H x se obtiene sustituyendo la ecuación (2.10) en (2.9)

Hx  x
Av/m (2.11)
I r
2
2

44
Mientras que el flujo a la misma distancia x se obtiene mediante

45
 d  Hx dx

 xI
d  dx
2r
2 Wb/m (2.12)

donde  es la permeabilidad del conductor con un valor de 4 107 h/m [9].

Se mencionó anteriormente que  es el resultado de los enlaces  , por lo tanto 

es una parte de  , que se obtiene de manera similar a la ecuación (2.10) a sí que,

d   x2
d (2.13)
r2

De tal manera, los enlaces de flujo en x se obtienen al sustituir (2.12) en (2.13)

d  Ix3
Wbv/m (2.14)
2dxr4

y los enlaces de flujo totales dentro del conductor se obtienen integrando la ecuación
(2.14) desde el origen al borde del conductor.

r
Ix I
3

int   dx  (2.15)
4
0 2r 8

o simplemente

I
int  107 Wbv/m (2.16)
2

Finalmente la inductancia interna se obtiene mediante

46
 I
107

L  2
I I

1
Lint  107 h/m (2.17)
2

2.2.2. Inductancia entre dos puntos externos

Para determinar la inductancia externa del conductor se considera que lo que la Ix  por
fmm que rodea la totalidad de la corriente I es I

2 xHx  I (2.18)

En la ecuación (2.18) la distancia x es mayor o igual al radio del conductor r

representando el punto donde se origina el flujo externo, por lo tanto x = r en el punto de

origen de flujo externo que es enlazado por la totalidad de la corriente I (ver figura 2.3b).
La ecuación (2.10) se transforma al sustituir r por x en

 x2
Ix  2
I (2.19)
I x

A partir de la sustitución de r por x las ecuaciones que describen la Lint adquieren

la siguiente forma para Lext .

Hx  1
Av/m (2.20)
2 x
I

47
 I
d  dx
2 x Wb/m (2.21)

48
Por otro lado, los enlaces de flujos
dex difieren de los enlaces de dint , debido a
t

que el flujo d externo enlaza toda la corriente del conductor sólo una vez. Así los enlaces
de flujo respecto a las distancias entre los puntos P 1 y P2 (ver figura 2.3b) se obtienen
integrando la ecuación (2.21)

D
2 I dx  ln
12   Wbv/m (2.22)
D
2 I D2
1 x 2 D
 1

Sustituyendo μ para una permeabilidad relativa (en el espacio)   1 se obtiene [9]

7 D2
12  210 I ln Wbv/m (2.23)
D1

Finalmente la inductancia entre D1 y D2 queda expresada como

D2
L12  2107 ln h/m (2.24)
D1

donde D1 es el radio del conductor y D2 es la distancia entre P1 y P2.

2.2.3. Inductancia monofásica de dos conductores

En una línea monofásica de dos conductores por fase la corriente que pasa a través de ellos
crea un campo magnético en la misma dirección, cuyo flujo enlaza al propio conductor y
dependiendo de la distancia existente entre ellos al conductor opuesto. Conforme aumenta
la distancia de separación entre conductores, la inductancia entre el conductor 1 y 2
disminuye ya que el flujo que los une decrece [1].

49
En la figura 2.4 se muestran dos conductores con radios r1 y con una distancia
r2
de separación ( D ) entre ellos. Los enlaces de flujo formados en el conductor 1 son
idénticos a los enlaces de flujos del conductor 2, si ambos tienen radios iguales, porque se
supone que la corriente que pasa por ambos conductores es de igual magnitud. “Una línea
de flujo producida por la corriente en el conductor 1 a una distancia igual o mayor a D + r2,

desde el centro del conductor 1 no enlaza al circuito. A una distancia menor a D – r2, la
fracción de la corriente total enlazada por una línea de flujo es 1.0”, [9]. De aquí en
adelante se utiliza D en sustitución de D + r2 o D - r2, cuando D es del centro de los
conductores.

Figura 2.4. Enlaces de flujo debidos al conductor 1.

La inductancia total del conductor 1 es la suma de Lin y de las ecuaciones

t
L12

(2.17) y (2.24), para hacer una relación más clara (en radios y distancias), se
sustituye r1
en lugar de D1 y D en lugar de D2 , así la inductancia en el conductor
1 queda

1 D
L  7  2 ln
10 h/m (2.25)
1  
2 r
 1 

50
y manipulando algebraicamente en forma logarítmica se obtiene que

51
  D  D 
L  2107 ln  1/4  ln  2107 ln h/m (2.26)
1    1/ 4 
r r
 1   1 

por lo que la inductancia en el conductor 2 es

 D 
L  2107 ln h/m
(2.27)
2  1/ 4 
r
 2 

donde rε-1/4 es una constante que ajusta el radio del conductor que se considera sin flujo

interno, pero con la misma inductancia de un conductor de radio r. La constante rε-1/4 en la

práctica se sustituye por r’, así las ecuaciones (2.26) y (2.27) pueden rescribirse como

 D
L  2107 ln
h/m (2.28)
1  
 r1 

 D
L  2107 ln
h/m (2.29)
2  
 r2 

Finalmente, la inductancia total entre conductores es el resultado de sumar las

ecuaciones (2.28) y (2.29)

L  L1  L2  4107 ln
r1r h/m (2.30)
D 2

y considerando
r1  la ecuación (2.30) se reduce a
r2

52
 D
L  4107 ln
r´ h/m (2.31)

53
2.2.4. Enlaces de flujo dentro de un grupo de conductores

Para determinar los enlaces de flujo de un conductor dentro de un grupo de conductores

(ver figura 2.5), es necesario analizar los enlaces de flujos del grupo de conductores con
respecto a un conductor de estudio, en este caso el conductor 1, con la condición de que la
suma de corrientes de los n conductores sea igual a cero [9].

Figura 2.5. Flujo dentro de un grupo de conductores.

El flujo dentro y fuera del conductor 1 debido a I1 es

7
  210 I
ln Wbv/m (2.32)
D1P
1P1 1
r´1

mientras que entre el conductor 1 y 2 debido a

I2 queda

7
  210 I

ln Wbv/m (2.33)
D2P
1P2 2
D12

54
En general los enlaces de flujo del conductor 1 debido a los n conductores son

55
 
  2107 I ln D1P  ln
D2P
 ln
D3P
  DnP  Wbv/m
ln (2.34)
I I I
1P 1 2 3 n 
r´ D D D
 1 12 13 1n 

y descomponiendo en términos logarítmicos se obtiene

1P


 210
7 1
I ln r´  I2 ln 1  I3 ln 1  1 
 In ln 
1 D D D
 1 12 13 1n 

 I1 ln D1P  I2 ln D2 P  I3 ln D3P

 In ln DnP Wbv/m (2.35)


Como la suma de las corrientes es cero, al resolver para In

ley de Kirchhoff resulta que
mediante la segunda

In  I1  I2  I3  In1
 (2.36)

De tal forma que al sustituir la ecuación (2.36) en el segundo término de la ecuación

(2.35) se obtiene

1P
 1
 2107 I ln r´  I2 ln 1  I3 ln 1  1 
 In ln 
1 D D D
 1 12 13 1n 

 D D D
 I ln 1P  I ln 2P  I ln 3P 
I

56
 Dn1P  2.37)
ln

 1 Wbv/m  (
2 3 n1
D D D D
 nP nP nP nP 

Por otro lado, si se aleja infinitamente el punto P la relación de distancias de los n

conductores al punto P se aproximan a 1, lo que da como resultado una expresión más
sencilla [9].

57
 
  2107 I ln 1  I ln  I ln 1  1  Wbv/m (2.38)
1  1 r´ D 2 1 D 3  In ln
 D
 1 12 13 1n 

2.2.5. Inductancia en conductores compuestos

El objetivo por el cual se emplean conductores compuestos, es resultado de dos grandes

ventajas: i) reduce el efecto corona y sus consecuencias (pérdida de potencia, interferencia
en comunicaciones y zumbidos) originados por los altos voltajes y ii) reduce la reactancia
serie al incrementar el RMG del grupo de conductores [1].

Los conductores compuestos están formados por más de un conductor dispuestos

geométricamente en paralelo, estos conductores transportan la corriente uniformemente
repartida entre los n o m conductores que lo constituyen, en la figura 2.6 se muestra un

circuito monofásico en donde la fase compuesta por n conductores es X y su retorno

formado por el grupo de m conductores es Y [9].

Asumiendo que la corriente esta uniformemente repartida, I / n para el conductor

X e I / m para el conductor Y , por ser el de retorno, al resolver los enlaces de

flujo del hilo a se obtiene una ecuación similar a (2.38).

I 1 1 1 
a  2 107  ln  ln  ln  1 
n r D D  ln D
 a ab ac an 

7
I  1 1
1- 2 10 ln  ln  ln  1  Wbv/m (2.39)
  ln 
m D D D D
 aa ab ac am 

y simplificando la ecuación (2.39) mediante propiedades logarítmicas queda

58
 m Daa Dab Dac
  2107 I ln Wbv/m (2.40)

Dam
a
n Daa Dab Dac an
D

donde, para dar un orden apropiado,

Da representa a ra .
a

Figura 2.6. Línea monofásica de conductores compuestos.

Por lo tanto, la inductancia del hilo a es

a
L  m Daa Dab Da
7
 2n 10 ln Wbv/m (2.41)
a Dac m

I nDaa Dab Dac

Dan n

Del mismo modo la inductancia de los hilos restantes se determina similarmente a la del
conductor a, así la inductancia promedio del agrupamiento del conductor X es

Lprom  La  Lb  Lc  Ln
(2.42)
n

59
Finalmente la inductancia del conductor X se obtiene por

60
 LX Lprom La  Lb  Lc  Ln
 
n n2

7
mn
Daa Dab Dam Dba Dbb Dbm  Dna Dnb Dnm 
Dac Dbc Dnc
LX  210 ln h/m (2.43)
D  D  D 
2
n D D D D D D D D D
aa ab ac an ba bb bc bn na nb nc nn

En la ecuación (2.43) se observa que el numerador y denominador corresponden a la DMG

y al RMG respectivamente, estudiados en el Capítulo I. De tal forma la ecuación (2.43)
puede ser rescrita de la siguiente forma

7 DMG
L  210 ln
X
RMG h/m (2.44)

Del mismo modo, la inductancia del conductor Y se desarrolla similarmente a LX,

por lo que la inductancia total del circuito monofásico queda determina por

L  LX  LY (2.45)

2.2.6. Inductancia en líneas trifásicas

Cuando la geometría de los conductores de fase no es simétrica, producen una

desigualdad de flujos entre fases, o sea que
1  2  3 . Con el objetivo de
considerar este fenómeno se realiza una transposición entre fases (ver figura 2.7), de tal
manera que las magnitudes de campos eléctricos y magnéticos sean por igual en cada una
de las fases [1, 9].

61
 Figura 2.7. Corrección del espaciamiento asimétrico en el circuito trifásico.

El procedimiento requiere en primer lugar determinar el flujo de una sola fase en cada una
de las transposiciones mediante las ecuaciones (2.46) a (2.48) [9].

Los enlaces de flujos asaciones a la fase a en la posición 1 se calculan mediante


  2107 I ln 1  I ln 1  I ln 1 
a1  a aa b 12 c 13 
 D D D  (2.46)

mientras que para la posición 2 es


  2107 I ln 1  I ln 1  I ln 1 
a2  a b c  (2.47)
D D D
 aa 23 12 

y por último para la posición 3 queda

a3  1 
 2107 I ln D  I ln 1  I ln 1 (2.48)
 a b c 
 aa
D31 D23 

Por otro lado, para el cálculo de la inductancia del conductor a se requiere obtener
su flujo equilibrado. De tal forma, el valor promedio de a
se obtiene de

62
 a1  a 2  a3
 
a
3

2107  1
 
1 1  (2.49)
 I ln
3Ia ln Ib ln c 
3  Daa D12 D23 D31 D12 D23 D31 

Reduciendo la ecuación (2.49) para Ia

mediante la segunda ley de Kirchhoff se

obtiene que
Ia    Ib  Ic  y sustituyendo en (2.49) queda

2 107  1 Ia ln 1 

   D D D
a 3Ia ln
D 3
 aa 12 23 31 

 2 107 I
3 D12 D23
a
ln Wbv/m (2.50)
Daa

Finalmente la inductancia promedio por fase del circuito trifásico se obtiene de dividir
la ecuación (2.50) entre la corriente del conductor a,

L  2107 ln h/m
Daa
3D D
12 23
a (2.51)

donde representa el espaciamiento simétrico de los conductores de

cualquier3 disposición
D D geométrica trifásica, igualmente expresada como
12 23 De o como
q

63
DMGeq
y representa al RMG del conductor que igualmente puede ser

Daa

expresado por Ds
(ver tabla 1.1). La inductancia promedio para cualquier fase se
representar por

Deq
L  2107 ln
Ds
X h/m (2.52)

64
Considerando la geométrica del circuito simétrica, la ecuación (2.52) se reduce a

7 D
L  210 ln
h/m (2.53)
X
Ds

Generalmente la inductancia de fase X se centra en considerar agrupamientos de dos a

cuatro conductores (ver figura 2.8) [9].

Figura 2.8. Agrupamientos típicos de conductores por fase en líneas de transmisión. a) De dos
conductores, b) De tres conductores y c) De cuatro conductores.

Por lo tanto, la inductancia de fase X puede expresarse según al agrupamiento de sus

conductores

L  2107 ln D12 D23 D31 h/m

3

X
(2.54)
Dsb

donde Dsb corresponde al RMG del agrupamiento de los conductores de una

misma fase.

b
De tal manera, para un agrupamiento de dos conductores Ds se expresa como

65
  Ds  d 
2
Dsb  4
 Dsd (2.55)

mientras que para el agrupamiento de tres conductores queda

Dsb  9
 Ds  d  d  3 Ds d (2.56)

3 2

y por último para el agrupamiento de cuatros conductores se obtiene que

s

Db  16 D  d  d
s 2d 
4
 1.094 D d (2.57)
s
 3

Finalmente para cálculos de líneas de transmisión se requiere conocer el valor de

resistencia que produce el parámetro de la inductancia, conocido comúnmente como
reactancia inductiva, esta se determina mediante la siguiente expresión

XLX
 2 Ω/m (2.58)
fLX

2.3. CAPACITANCIA

La capacitancia se determina a partir de la formación de campos eléctricos, los cuales son

originados por la carga (Q) que se produce entre conductores y que a su vez está
relacionada con la tensión del mismo conductor [1]. A menudo la capacitancia suele
despreciarse en líneas de trasmisión que no exceden los 80 Km de longitud, sin embargo
conforme se incremente la longitud de la línea de transmisión, se vuelve muy importante el
efecto capacitivo que se produce en ella, ya que tal efecto también se incrementa,
contribuyendo desfavorablemente a la caída de tensión, eficiencia, factor de potencia y
estabilidad del sistema [9].

66
2.3.1. Campo eléctrico en un conductor recto

El estudio de la capacitancia se desarrolla a partir de la ley de Gauss para campos

eléctricos, “la carga eléctrica total dentro de una superficie cerrada es igual al flujo
eléctrico total que sale de la superficie” [9]. La formación de campos eléctricos
comúnmente se considera en un único conductor infinitamente largo dentro de un medio
dieléctrico ( k ), como lo es el aire, donde la carga por unidad de longitud (Q) esta
uniformemente distribuida sobre la periferia del conductor (ver figura 2.9a), esto ocurre
similarmente con la corriente en la formación de campos magnéticos, por lo tanto la
intensidad de campo eléctrico (E) se obtiene de manera similar a la ecuación (2.20).

Q
E
2 xk V/m (2.59)

Ahora bien al integrar la ecuación (2.59) con respecto a dx , se obtiene la

diferencia de tensión existente entre los puntos
P1 P2 de la figura 2.9b, dando
y
como resultado la caída de tensión que sufre el conductor.

D2 D2
Q Q D
2
dx ln V (2.60)
V12  
D1
Edx   2
D1  2k D1
xk

Figura 2.9. Capacitancia en un conductor. a) Campo eléctrico en un conductor y b)

Diferencia de potencial entre dos puntos.

67
2.3.2. Capacitancia entre dos conductores

La capacitancia ( C ) es el cociente entre la carga existente Q en el conductor y la

diferencia de tensión V12 , de tal forma la capacitancia se expresa como

Q
C
V12 F/m (2.61)

donde Q está en coulomb por metro, V en volts y C en Faradios metro.

La capacitancia entre dos conductores se debe a la caída de tensión de cada conductor, por
lo tanto la caída de tensión entre conductores es debida a cada una de sus cargas,

Qa D Qb rb
V  ln  ln (2.62)
a
b

V
2k ra 2k D

donde V es la caída de tensión entre los conductores y D la distancia de

a
b

separación entre ellos,

y son el radio de los conductores a y b
ra
rb
respectivamente.

Asumiendo que ambas cargas son de igual magnitud y Qb es la carga de retorno,

la ecuación (2.62) adquiere la siguiente forma

Q  D2 
Vab  2ak ln r r
  V (2.63)
 a b

y considerando que los radios de los conductores son idénticos, la ecuación (2.63) se reduce

68
a

69
 Qa  D
V  2 ln (2.64)
2k 
ab
r 

Finalmente para la capacitancia entre los conductores a y b se tiene

Q k F/m (2.65)
Cab  D

Q a2 ln D
a ln
2k 
r  r

A si mismo, la capacitancia existente entre el conductor y el neutro se obtiene al dividir la

ecuación (2.65) entre dos.

Can F/m (2.66)


2k
ln
D
r

Por otro lado, la reactancia capacitiva que se produce en un conductor para una
permitividad relativa de
kr  1 se expresa como [9]

1
X  2.862 9 Ω.m al (2.67)
C D
 10 ln neutro
2 fCan f r

2.3.3. Capacitancia trifásica con espaciamiento equilátero

Con el objetivo de determinar la ecuación de la capacitancia trifásica con espaciamiento

equilátero se considera la figura 2.10 que supone radios idénticos para los tres conductores.
En un circuito trifásico la diferencia de tensión entre dos conductores se debe a cada una de
sus cargas [9], de tal forma que al considerar al conductor a y b, el voltaje entre los

70
conductores en una línea trifásica es

71
 1  D r D
V  Q ln  ln  Q ln V (2.68)
Qab  a
2k r b c 
D D
 

mientras que entre los conductores a y c el voltaje queda

1  D D r
V  Q ln  ln  Q ln V
Qac  a
(2.69)
2k r b c 
D D
 

Por lo tanto, al sumar las ecuaciones (2.68) y (2.69), considerando que el efecto a tierra es
despreciable, se obtiene

V V  D r
1 ln   Q ln V (2.70)

2Q
Q
2k 
ab ac
a

D 
b c

Figura 2.10. Línea trifásica con espaciamiento equilátero.

Sin embargo, la ecuación (2.70) se logra simplificar al aplicar la segunda ley de

Kirchhoff a la carga Qa

V V 3Qa D
 ln V (2.71)
ab ac
2k r

72
Por otro lado, el voltaje de línea a neutro en un circuito trifásico, representado en la figura
2.11, es un punto común entre dos de los tres fasores.

73
 Figura 2.11. Relación fasorial de voltajes en una línea trifásica.

Por consiguiente el voltaje de línea a neutro del conductor a se obtiene

considerando que

V  3V 30  3V
0.866  (2.72)
j0.5
ab an an

V  V  3V 30 
3V 0.866  (2.73)
j0.5
ac ca an an

que sumando las ecuaciones (2.72) y (2.73) se obtiene

Vab Vac  3Van (2.74)

Por lo tanto, al sustituir la ecuación (2.74) en (2.71) se tiene

Qa D
V  ln V
(2.75)
an
2k r

Por otra parte, la capacitancia al neutro queda definida en relación a las

ecuaciones (2.61) y (2.75)

74
 Qa
C  2k
n Van ln D / r  F/m al neutro (2.76)

Así mismo, la corriente demandada (corriente de carga) en una línea de

transmisión trifásica se determina por [5]

Ic arg a  YabVab  (2.77)

A/m
jCabVab

mientras que para una línea trifásica balanceada con neutro de retorno queda

Ic arg a  YVan  jCnVan A/m (2.78)

donde jC es la susceptancia del circuito igual a j2 fC [9].

En la ecuación (2.78) se observa que únicamente se expresa la parte capacitiva del conjunto
de la admitancia en paralelo (Y), el motivo por el cual la conductancia
(G) ha sido ignorada, se debe por la dificultad de obtener un valor exacto de este parámetro
y además por el echo del que no afecta en gran medida en los cálculos [1, 5, 9].

2.3.4. Capacitancia trifásica con espaciamiento asimétrico

La asimetría de la capacitancia se resuelve de forma similar a la transposición de fases de la

inductancia, en la figura 2.12 se muestran los conductores de fases con espaciamiento
asimétrico, trasponiendo el conductor a en cada una de las posiciones (a, b y c), de las
cuales se encuentran las ecuaciones para el voltaje
Vab en cada una de ellas [9]. Observe la analogía geométrica de la De obtenida
q

para la inductancia.

75
 Figura 2.12. Transposición de un conductor con espaciamiento asimétrico. a) Posición 1,
b) Posición 2 y c) Posición 3.

El voltaje Vab de la figura 2.12a queda expresado,

1  D12 r D23 
V  Q ln  Q ln Q V
(2.79)
ab  a b c 
2k r D D
 12 31 

mientras que para el voltaje Vab de la figura 2.12b se expresa como

1  D23 r D31 
V  Q ln  Q ln Q V
(2.80)
ab  a b c 
2k r D D
 23 12 

y el voltaje Vab de la figura 2.12c es

1  D31 r D12 
V  Q ln  Q ln Q V
(2.81)
ab  a b c 
2k r D D
 31 23 

Considerando que las cargas (Qa, Qb y Qc) por unidad de longitud son constantes en
cualquier parte del ciclo de transposición y que el voltaje entre un par de conductores es
diferente en cada ciclo, se obtiene el valor promedio de voltaje de las ecuaciones (2.79) a
(2.81).

76
 1  D D D r3 D D D 
V   Q ln 12 23 31  Q  Qc 12 23 31 
a ln b
ab
6k r3 D D D D D D
 12 23 31 12 23 31 

1  Deq r 
= Q ln  Q ln
(2.82)
V
2k  D 
a b
r
 eq 

Deq  D12
donde 3
.

De forma similar a la ecuación (2.82), la caída de voltaje en Vac es

1  Deq
V  Q ln Q r  (2.83)
lnac V
2k  D 
a c
r
 eq 

Por lo que al sumar las ecuaciones (2.82) y (2.83) se obtiene

1  Deq r r 
3V  V V  2Q ln  Q ln Q V (2.84)
 a 
an ab ac
2k r b
D c
D
 eq eq 

y considerando que la suma de las cargas que Qa , y es igual a cero se tiene

Qb Qc

3Qa Deq
3Van  ln V
2k r (2.85)

De modo que la capacitancia al neutro en un circuito trifásico se expresa como [9]

Qa
C 
2k F/m al neutro (2.86)

an

77
 ln  D / r 
n
V

78
2.3.5. Capacitancia trifásica respecto a tierra

Hasta ahora se ha considerado que los conductores están colocados en un medio dieléctrico
de extensión infinita, lo que es correcto suponer cuando la distancia que existe entre
conductores de fases es menor que la distancia entre conductores y tierra (suelo), esto
ocurre en líneas con niveles de tensión menores a los 220 kV, por otro lado con niveles
superiores a los 220 kV la distancia entre conductores de fases y conductores a tierra son
del mismo orden, a partir de este momento el efecto capacitivo a tierra es de gran
importancia [8].

La presencia de cuerpos conductores como lo son el suelo o los hilos de guarda afectan la
capacitancia de las líneas de transmisión, debido a que su presencia altera las líneas de
campo eléctrico, haciéndolas perpendicular hacia los cuerpos conductores (ver figura
2.13a).

Figura 2.13. Capacitancia con respecto a tierra. a) Líneas de campo eléctrico y b) Método imagen.

79
Actualmente para el estudio de la capacitancia con respecto a tierra se utiliza un método
llamado imagen (ver figura 2.13b), el cual consiste en suponer un conductor ficticio por
debajo del suelo a una misma distancia y dirección que el conductor real, suponiendo que
se elimine el plano de tierra y considerando que el conductor ficticio es el de retorno con
una carga igual y opuesta a la del conductor real se produce una diferencia de potencial
entre ambos conductores, siendo el punto medio de la distancia entre los conductores una
superficie equipotencial equivalente a considerar la diferencia de potencial del conductor
real con respecto a tierra [9].

Para calcular la capacitancia con respecto a tierra se considera la figura 2.13b, de la cual se
desprecia el efecto capacitivo de los hilos de guarda, debido a que comúnmente se
considera la línea trifásica permanentemente equilibrada [8]. En comparación a las
ecuaciones (2.79) a (2.81) para una disposición asimétrica de
los conductores se tiene que para el voltaje Vab en la posición uno con respecto a
tierra es,

1  r H   D23 H 
V   D12 H12   ln 2  ln 23 (2.87)
Qa  ln   ln Q ln 
b  Qc ln 
ab
 2k r H H D D H
  1  12 12  31 31 




mientras que para las posiciones dos y tres se adoptan las ecuaciones (2.80) y
(2.81). Con esto de obtiene un valor promedio del voltaje Vab
con respecto a tierra

1   H H H   3
D D D r H 1 H 2 H 3 
Vab   ln  (2.88)
Q ln
12 23 31
 ln 12 23
 Qb 
31

2k ln a  HH H 
3
r D D D H H H 
  1 2 3   12 23 31 12 23 31 

y para el voltaje Vac se tiene

80
 1   H H H   3
D D D r H 1 H 2 H 3 
Vac   ln  (2.89)
Q ln
12 23 31
 ln 12 23
 Qc 
31

2k ln a  HH H 
3
r D D D H H H 
  1 2 3   12 23 31 12 23 31 

81
Por otro lado, al sumar las ecuaciones (2.88) y (2.89) se obtiene el voltaje de línea a neutro
considerando el efecto a tierra,

Qa  
V   Deq 
ln  ln 3
H12 H23 H31 (2.90)
an
2k    
r
   3
H1H2 H3 

mientras que su capacitancia queda,

2k 
C  ln  eq   ln
D
n F/m al neutro (2.91)
  
3 H H H
12 23 31 
r
   3 HH H 
1 2 3

2.3.6. Capacitancia en conductores agrupados

Al considerar conductores agrupados de fases, las cargas

Qa , y deben de
Qb Qc

repartirse por igual entre los hilos conductores que forman el agrupamiento de la fase
correspondiente. Se considera la figura 2.14 para determinar las ecuaciones
correspondientes a conductores agrupados.

Figura 2.14. Línea trifásica con agrupamiento de dos conductores.

82
Para un agrupamiento de dos conductores las cargas Qa , y son divididas
Qb Qc

entre dos en cada una de sus fases correspondientes, por lo tanto el diferencial de
potencial Vab
para conductores de dos agrupamientos es,


   
1 Qa  D12 D12  Qb r d  Qc  D23
D23 
V ln  ln  ln  ln  ln  ln V (2.92)
ab       
2 k D12  2
 2  r d  2   D31 D31 
D12 
c c´ 
     
a a´ b b´


o en forma simplificada

1
V  D23 
 Q ln D1  Q rd ln V (2.93)
2
ln 
Q
2k  D31 
ab a b c
rd D12
 

Considerando el desarrollo de las ecuaciones (2.79) a (2.86) para una línea transpuesta se
consigue obtener la capacitancia al neutro para un agrupamiento de dos conductores,

2k
C  F/m al (2.94)
n neutro
 Deq 
ln 

 rd 

donde rd es similar a b
Ds con la excepción de que el radio del conductor se
considera externo, es por esto que el radio Ds es remplazado por el radio externo
del conductor r en las ecuaciones (2.95) a (2.97).

El RMG para la capacitancia de un agrupamiento de dos conductores es,

83 rd
 b
Ds 
c
4
r  d  (2.95)

2

84
mientras que para un agrupamiento de tres conductores

b 3 2
Ds  9
r  d  d  rd (2.96)
c


3

por lo tanto, para un agrupamiento de cuatro conductores queda

b
D
s

16 r  d  d  d 
2 
4
 1.094 rd (2.97)
c
3

De tal forma que la capacitancia para conductores agrupados se expresa

2k
C  F/m al neutro (2.98)
n
D 
ln Db 
eq

 sc 

y la reactancia capacitiva para una permitividad de k es [9]

8.8541012

XC  1
Ω/m (2.99)
2 fCn

2.4. CLASIFICACIÓN DE LÍNEAS DE TRANSMISIÓN

Las líneas de trasmisión son clasificadas en esta sección de acuerdo a la longitud de la línea
de transmisión y por tanto el comportamiento de los parámetros y ecuaciones asociados a
cada clasificación son diferentes. De tal manera, que resulta muy importante determinar los
parámetros y ecuaciones de cada tipo de línea de transmisión que se distinguen como líneas
cortas, medianas y largas [1, 10, 9].

85
2.4.1. Línea corta

Son aquellas líneas de transmisión que no exceden los 80 Km de longitud, en esta

clasificación de línea corta, los parámetro se consideran en su forma concentrada siendo R
y L los de mayor importancia, el valor de C es muy pequeño por lo que se desprecia. Aun
así los resultados obtenidos mediante las ecuaciones asociadas a este tipo de línea son muy
confiables. En la figura 2.15 se observa que R y L forman un circuito serie simple, donde Z
es la impedancia total de la línea de trasmisión [9].

Figura 2.15. Circuito equivalente de la línea de transmisión corta.

Las ecuaciones que describen el modelo de líneas cortas son las siguientes:

Vs  VR  I R Z (2.100)

Is  IR (2.101)

donde, I e son las corrientes del extremo generador y receptor,

s

IR

respectivamente, Vs
y son los voltajes de línea a neutro en los mismos
extremos. VR

86
En su forma matricial las ecuaciones (2.100) y (2.101) se expresan como

V s  1 Z  V
 R (2.102)

    
 Is  0 1   R 
I

Los voltajes en las líneas de transmisión varían continuamente a razón del tipo de carga que
se transporte (resistivas, inductivas y capacitivas), esto modifica el factor de potencia de la
línea (ver figura 2.16). Si se mantiene el voltaje constante
VS cuando el voltaje VR está a plena carga (VRC ) se puede determinar la elevación
de voltaje en porciento en el extremo receptor, a esto se le conoce como
regulación de voltaje [1, 9].

Figura 2.16. Factor de potencia en líneas de transmisión. a) En atraso, b) En fase y c) En adelanto.

La regulación de voltaje (VR% ) en la línea de transmisión corta se obtiene por

VRV  VRC
VR%  100 (2.103)
VR
C

donde VRV representa el voltaje sin carga en el extremo receptor.

La regulación de voltaje se requiere cuando en la línea el factor de potencia no es del 100%.

En el caso de cargas inductivas se requiere una mayor regulación, esto

87
implica un incremento de voltaje en el extremo generador, para el caso de cargas
capacitivas el incremento tiende a ser menor.

2.4.2. Línea media

Las líneas medias comprenden longitudes superiores a la línea corta sin rebasar los 240 Km
de longitud, de igual forma que en las líneas cortas los parámetros se consideran en forma
concentrada, siendo el parámetro de admitancia en paralelo
(Y) de importancia en los cálculos, sin embargo se desprecia la conductancia ( G ). El
modelo de línea media (ver figura 2.17) se representa dividiendo la capacitancia en dos
partes iguales colocadas en ambos extremos de la línea, a este modelo se le conoce como
circuito π nominal [9].

Figura 2.17. Circuito π nominal de la línea de longitud media.

Tomando como referencia la ecuación (2.100) y agregando la corriente de la admitancia a

la rama serie se obtiene el voltaje Vs de línea media

 Y 
V  V  I Z V
(2.104)
s  R R  R
2
 

88
o simplemente

 YZ 
V  1 V  Z
I (2.105)
s   R R
2
 

La corriente en el extremo generador se obtiene al aplicar la segunda ley de Kirchhoff

al circuito de la figura 2.17.

Y Y
I V V I
(2.106)
s s R R
2 2

Sustituyendo la ecuación (2.105) en (2.106) se obtiene IS en relación al voltaje

receptor (VR )


I  YZ   YZ 
  1 (2.107)
s VRY 1 I    R

 4   2 

En forma general las ecuaciones (2.105) y (2.107) se representan por las constantes
generalizadas (ABCD) del circuito de la línea de transmisión. De tal modo, las ecuaciones
(2.105) y (2.107) se rescriben como

Vs  AVR  BIR (2.108)

Is  CVR  DIR (2.109)

donde

ZY
A  D  1
2 (2.110)

89
BZ  (2.111)

90
 
C ZY  simens (2.112)
Y 1  
4
 

y en forma matricial mediante las constantes ABCD se expresan

V s   A B  V R 
 (2.113)
    
 I s  C D   R 
I

Finalmente la regulación de voltaje en líneas de longitud media queda [9]

Vs / A  VRC
VR%  (2.114)
VRC

2.4.3. Línea larga

Son líneas de transmisión superiores a los 240 Km de longitud, se representa de igual forma
que la línea media, con la diferencia que sus parámetros deben considerarse en forma
distribuida a lo largo de toda la línea, la diferencia entre parámetros concentrados y
distribuidos consiste en el caso de parámetros concentrados, al recibir una señal en el punto
de entrada del sistema instantáneamente aparece en su punto de salida, mientras que al
considerar los parámetros distribuidos la señal se retarda en reflejarse en el punto de salida,
esto implica un nuevo modelado de las ecuaciones que considere la longitud apropiada de
la línea, de las cuales existen los métodos por ecuaciones diferenciales y el método
Hiperbólico [9, 11].

Para el desarrollo de las ecuaciones diferenciales se considera el circuito de la figura 2.18.

(Gross, 1984).

91
 Figura 2.18. Diagrama de línea de transmisión con parámetros distribuidos.

donde se define que x es la posición a lo largo de la línea (m), V(x) el fasor de voltaje en x
(V), I(x) el fasor de corriente en x (A), z= R+jωL es la impedancia serie (Ω/m), y= G+jωC
la admitancia en paralelo (S/m), Vs = V(l) es el voltaje en el extremo transmisor, VR el
voltaje en el extremo receptor, Is = I(l) es la corriente en el extremo transmisor, IR la
corriente en el extremo receptor y l la longitud de la línea de transmisión (m).

Aplicando la ley de voltajes de Kirchhoff al circuito de la figura 2.18 se tiene que,

V  x  x  V (x)  zxI (2.115)

(x)
o bien resolviendo para
zI (x)

V  x   x   V (x )
 zI (2.116)
(x)
x

y tomando el límite cuando x tiende a cero, se tiene

92
 lim V  x  x V  zI (2.117)
x0 (x)
(x)
x

dV (x)
 zI (x)
dx (2.118)

Por otro lado, al resolver para I por la ley de corrientes de Kirchhoff, se obtiene

I  x  x  I (x)  yxV (x  (2.119)

x)

y despejando yV (x  x) en la ecuación (2.119) queda

I  x   x   I (x )
 yV (x  (2.120)
x)
x

mientras que el limite cuando x tiende a cero

lim I  x  x  I  lim yV (x  (2.121)

x0
(x) x)
x x0

dI (x)
 yV (x)
dx (2.122)

derivando las ecuaciones (2.118) y (2.122) con respecto a x se obtienen

d 2V (x) dI
dx2  z (x) (2.123)
dx

93
d 2I (x) dV
dx2  y (x) (2.124)
dx

94
y sustituyendo las ecuaciones (2.118) y (2.122) en las ecuaciones (2.124) y (2.123)
respectivamente, se encuentra que

d 2V (x)
dx2  zyV (x) (2.125)

d 2I (x)
dx2  yzI (2.126)
(x)

donde
yz   obteniendo así la constante de propagación   . La constante
2

yz
de propagación  comúnmente se expresa en su forma rectangular con la parte real
nombrada constante de atenuación, α, expresada en nepers por unidad de longitud
y su parte imaginaria como constante de fase, β, expresada en radianes por unidad
de longitud [9].

    j (2.127)

Sustituyendo  2 en la ecuación (2.125) se tiene

d 2V (x) 2

dx2 V (2.128)
(x)

y resolviendo como una ecuación diferencial de segundo grado

 x
V (x)  V   V 
x
(2.129)

mientras que sustituyendo la ecuación (2.129) en (2.118) queda

95
d  x
V   V 
x
 zI

(x) dx (2.130)

96
que es igual a

zI (x)  V    V 
x

 x
(2.131)

o en términos convenientes

zI (x)  x   x
V  V 
 (2.132)

z
Al sustituir por
 se obtiene la impedancia característica de la línea Zc 
z z
zy
z y
que al ser remplazada por
 en la ecuación (2.132), da como resultado

 x
Z I (x)  V   V 
x

c (2.133)

Por otro lado, las ecuaciones en el extremo receptor se obtienen de igual forma que las
ecuaciones (2.129) y (2.133)

V (0)  Vr  V  V (2.134)


Z c I (0)  Zc I  V  V  (2.135)
r

Sumando la ecuación (2.134) con (2.135) y dividiendo entre dos se obtiene,

Vr  Zc Ir
V 2 (2.136)

97
mientras que dividiendo entre dos la diferencia de la ecuación (2.134) con (2.135) se tiene

98
 Vr  Zc Ir
V 2 (2.137)

Sustituyendo V  y V  en las ecuaciones (2.129) y (2.133) se obtiene,

Vr  Zc Ir Vr  Zc Ir
V (x)   x   (2.138)
 x

2 2

Vr  Zc Ir Vr  Zc Ir
Z I (x)   x   (2.139)
 x
c
2 2

y resolviendo para

I en la ecuación (2.139), queda

(x)

Vr / Zc  Ir Vr / Zc  Ir
I (x)   x  
 x

2 2 (2.140)

Comúnmente en las ecuaciones (2.138) y (2.140) la constante de propagación 

se expresa en su forma rectangular [9], obteniendo

Vr  Zc Ir Vr  Zc Ir
V (x)  x j x
  x 
j x

2 2 (2.141)

Vr / Zc  Ir Vr / Zc  Ir
I (x)  x j x
  x 
j x

2 2 (2.142)

Los elementos  x

99
 los que hacen variar los niveles fasoriales de voltaje
y  j x
son
y corriente a cierta distacia x . “El termino
 cambia en magnitud conforme x
x

cambia, pero
 j (que es identico a cos  x sin j  x ) siempre tiene una magnitud
x

de uno y origina un desfasamiento de  radianes por unidad de longitud de la linea”. En el

caso en el que la línea se considere sin pérdidas eléctricas, la resistencia serie y
conductancia en paralelo son nulos dando como resultado

100
z y y  jC . Con esto se obtiene que Zc se reduce a , conocida
jL
L/
C  se
como impedancia de sobre voltaje, al igual la constante de propagación

reduce solamente a su número imaginario

j  LC / l [9].
j

Se conoce como cargabilidad a la impedancia de sobre voltaje ( CIS ) a la potencia

consumida por una carga puramente resistiva que es igual a Zc
sin pérdidas [9].
La corriente y potencia para este tipo de sistema se expresan como

IL  A

VL
(2.143)
3 L/C

CIS  W (2.144)

2
VL
Las ecuaciones para voltajes y corrientes pueden ser representadas equivalentemente
L/C
mediante funciones hiperbólicas [9], definidas exponencialmente mediante

 
sinh      (2.145)
2

 
cosh      (2.146)
2

Relacionando las ecuaciones (2.108) y (2.109) en forma hiperbólica quedan

Vs  VR cosh  l  IRZc sinh (2.147)

l

101
 VR
I  sinh  l 
s
I Zc R cosh  (2.148)
l

102
y determinando como constantes generalizada a

A  D  cosh  l (2.149)

B  Zc sinh  l (2.150)

sinh  l
C (2.151)
Zc

De igual forma, a las ecuaciones (1.7) y (2.148) se obtienen las magnitudes VR e

IR en términos de Vs e Is .

VR  Vs cosh  l  Is Zc sinh (2.152)

l

IR  Is Vs
cosh  l  sinh (2.153)
l
Z
c

Descomponiendo los cosenos y senos hiperbólicos en argumentos complejos, se encuentra

que

cosh  l  coshl  jl   coshl cos l  j sinhl sin (2.154)

l

sinh  l  sinhl  jl   sinhl cos l  j coshl sin (2.155)

l

Sin embargo, la aplicación de las ecuaciones (2.154) y (2.155) requieren de algún equipo en
especial. Otro modo de poder realizar las operaciones sin hacer uso de esos equipos es por
medio de las siguientes ecuaciones.

103
  j   j
cosh  j     1 
 


   
(2.156)

 
2 2

104
  j   j
sinh   j      1 
 


  
(2.157)

 
2 2

Se mencionó anteriormente que el circuito equivalente de la línea media y larga se

representan de la misma forma, sin embargo para no ser confundidos se denota
Z e Y / 2 como Z  e Y  / 2 respectivamente, al sustituir ambos coeficientes en la
ecuación (2.105) se obtiene

 Y´Z´ 
V  1 V ´I Z (2.158)
s   R R
2
 

siendo Z´ igual a

Z´ Zc sinh  l (2.159)

z sinh  l
Z´ sinh  l  zl
y
zy
l
sinh  l
Z´ Z l (2.160)

donde Z es la impedancia total de la línea que es equivalente a zl.

sinh 
El termino
l es la razón de cambio entre una línea media a una larga con
l
respecto a la rama serie [9]. Para la rama paralela se tiene

Y Z 
1  cosh  l
2 (2.161)

Al sustituir la ecuación (2.159) en (2.161) y resolver para Y  /2 se obtiene,

105
 Y´ 1 cosh  l 1
 (2.162)
2 Zc sinh  l

Aplicando la siguiente identidad trigonométrica l cosh  l a la ecuación

tanh
 1 
2 sinh  l
(2.162) se tiene

Y 1 l
 tanh (2.163)
2 Zc 2

Y´ Y tanh   l / 2

(2.164)
2 2 l/2

donde Y  yl .

Finalmente el circuito π equivalente de la línea larga queda

Figura 2.19. Circuito π equivalente de la línea de longitud larga.

106
 2.5. POTENCIA MÁXIMA EN LA LÍNEA DE TRANSMISIÓN

El estudio de potencia máxima de carga y la relación de la potencia de carga entre la

tensión de la red nos permiten mantener la estabilidad de voltaje, estos estudios dependen
básicamente de conocer el voltaje, la corriente, el factor de potencia y en algunas veces si el
sistema lo requiere de dispositivos reguladores de tensión [1].

El flujo de potencia en la línea de transmisión puede determinarse haciendo uso de las

constantes ABCD para cualquier red de dos puertos [9].

Para el presente estudio se parte de las ecuaciones (2.165) y (2.166)

Vs  AVR  BIR (2.165)

V 
 R RS B
I AV (2.166)

Y teniendo en cuenta lo siguiente

A  A  B  B 

VR  VR 0 VS  VS  (2.167)

Por lo tanto, de la ecuación (2.166) se obtiene,

A VR
I  V   
S (2.168)

R
B B

y la corriente conjugada I R* [9, 11] es

107
 I*    
VS A   (2.169)
VR
R
B B

De tal forma, la potencia compleja

VR I  (ver Apéndice B1 y B2) en el extremo
R
receptor queda,

S  V  I *  P  jQ (2.170)
R R R R

2
V V AV
P  jQ  s R
    R
 (2.171)

R R
B B

y separando los términos PR y QR , se obtiene

2
VS VR A VR
P  cos     cos (2.172)

R
B B

VS VR A VR 2
Q  sin     sin  (2.173)

R
B B

V V
S R 2
En la figura 2.20 se representan los fasores AV
B y
R en su forma vectorial
B
de la cual es posible representar a
PR  en sus componentes real e
jQR

imaginario y así obtener la parte activa y reactiva de la potencia producida por VR

e IR [9].

108
 Figura 2.20. Potencia compleja.

Las ecuaciones resultantes de la figura 2.20 son

PR  VR I (2.174)
R

cosR

QR  VR I sin (2.175)
R R

Mientras que para el factor de potencia se tiene

PR PR
FP  
S 2 2
 cosR (2.176)
PR  QR

donde S, PR y QR representan la potencia aparente, activa y reactiva

respectivamente, siendo R
el ángulo entre S y PR del triángulo de potencias (ver
Apéndice B3 y B4).

109
Por otro lado, si se recorre el punto inicial de PR  en la figura 2.20 al punto
jQR

de origen del plano se obtiene la representación de la figura 2.21. Si se mantiene

VR constante, el punto n se mantendrá en su posición, mientras que el punto k es

constante para valores fijos de VR y quedando restringido a un movimiento

Vs

circular con el punto de apoyo en n, este movimiento circular de 0 a k se debe a la

carga. Por otro lado, si ocurre un incremento en Vs para el mismo valor fijo de VR

la localización de n se mantendrá en el mismo punto, lo que no ocurre con el

punto k , este se moverá a lo largo del círculo hasta que el ángulo    sea cero
indicando así un incremento máximo en la potencia entregada. A mayor
incremento de ð la potencia recibida se reduce.

La potencia máxima se determina por

V V AV 2
PR,max  S R  R cos  (2.177)

B B

Generalmente para condiciones de máxima potencia se consideran rangos de

operación de  igual o menor de 350 y una relación de voltaje mayor
VS / VR igual o
a 0.95 [9].

110
Figura 2.21. Potencia compleja desplazada al punto de origen.

111
 CONCLUSIONES

El estudio de los elementos del Sistema Eléctrico de Potencia resulta de gran importancia
cuando se requiere el transporte y comercialización eficaz de la energía eléctrica. Es así que
los estudios asociados a la línea de transmisión detallan los parámetros que la caracterizan
como el elemento, dentro del Sistema Eléctrico de Potencia, que mayor pérdida de energía
eléctrica presenta. En el análisis de líneas de transmisión los parámetros se concentran en
dos grupos, uno con respecto a la rama serie formado por la parte real resistiva y la parte
imaginaria por la reactancia inductiva y el otro grupo representa a la rama paralelo
compuesta por la parte real de la conductancia, que generalmente suele despreciarse en este
tipo de estudio, y la parte imaginaria que corresponde al efecto capacitivo. Otro aspecto que
resulta importante en este tipo de estudio es la geometría que existe entre los conductores
de la línea de transmisión, por que a partir de ella se analizan los efectos inductivos y
capacitivos. En el transporte de la energía eléctrica, el análisis de la geometría y de los
parámetros de la línea de transmisión ha permitido desarrollar ecuaciones pertinentes para
determinar la caída de tensión que se presentan en el transporte de la energía a corta o larga
distancia, en donde se distingue que; el parámetro de la resistencia depende de la
resistividad del conductor, la cual se opone al flujo de corriente, originando así pérdida de
energía eléctrica en forma de calor, la inductancia es el parámetros que relaciona la pérdida
de energía almacenada en el campo magnético variable originado por la corriente de la
línea y la capacitancia representa las pérdidas eléctricas producidas por la corriente de carga
(Icarga), que es originada en el entorno del campo eléctrico por el diferencial de tensión entre
los conductores, esta corriente se suma a la corriente de la línea. Aunque en ocasiones la
capacitancia se desprecia en líneas cortas su valor adquiere importancia conforme se
incrementa la longitud de la línea, siendo de gran interés en líneas de trasmisión largas.

112
Por otro lado, mediante la solución de problemas característicos de líneas de transmisión
bajo diferentes condiciones de carga, se logró determinar el nivel de tensión apropiado que
debe suministrar el generador para compensar la caída de tensión, que se produce
naturalmente por los parámetros de la línea al transmitir energía eléctrica.

Finalmente dentro de esta investigación se expusieron los efectos que causan la rama serie
de la línea de transmisión, por ser los parámetros que afectan directamente el transporte de
la energía eléctrica. Mediante la herramienta de simulación PSAT se logró variar estos
parámetros con el fin de obtener el comportamiento que adquiere la línea de transmisión,
cabe mencionar que por medio de la simulación se identificó fácilmente que él parámetro
de la resistencia es él que mayor pérdida de energía eléctrica ocasiona seguido por el de la
inductancia y por último se entiende que la capacitancia representa una pérdida de menor
magnitud que los parámetros anteriores, por ser un parámetro presente en la rama paralelo y
por tal no afecta directamente al flujo de potencia.

113
 BIBLIOGRAFÍA

[1] Gómez, Expósito A. (2002). Análisis y operación de sistemas de energía eléctrica.

México. Mac Graw Hill. Primera edición. ISBN 94-481-3592-X.

[2] Kosow, I. L. (1998). Maquinas eléctricas y Transformadores. México. Reserve

S.A. Primera edición. ISBN 968-6708-06-5.

[3] Guru, Bhag S. – Hiziroglu, Huseyin R. (2005). Maquinas Eléctricas y

Transformadores. México. Alfaomega. Tercera edición. ISBN 978-970-613- 673-
2, 970-613-673-8.

[4] Chapman, Stephen J. (2005). Máquinas eléctricas. México. Mc Graw Hill. Cuarta
edición. ISBN 970-10-4947-0.

[5] Duncan, Glover J. - Mulukutla, S. Sarma. (2003). Sistemas de potencia, análisis y

diseño. México. Thomson. Tercera edición. ISBN 970-686-291-9.

[6] Wildi, Theodore. (2007). Máquinas eléctricas y sistemas de potencia. México. Pearson.
Sexta edición. ISBN 970-2608-14-7.

[7] Tora, Galván José. (1996). Transporte de la energía eléctrica. España. UPCO. Primera
edición. ISBN 848-9708-19-3.

[8] Viqueira, Landa Jacinto. (1970). Redes eléctricas. México. Representaciones y

servicios de ingeniería S.A. Miembro de la cámara nacional de la industria. Segunda
edición. ISBN 968-6062-42-4.

[9] Grainger, John J. - Stevenson jr, William D. (1996). Análisis de sistemas de potencia.
México. Mc Graw Hill. Primera edición. ISBN 970-10-0908-8.

114
[10] Enríquez, Harper G. (1990). Líneas de Transmisión y redes de distribución de potencia
eléctrica. México. Noriega Limusa. Preedición. ISBN 968-18-0531-3.

[11] Gross, Charles A. (1984). Análisis de sistemas de potencia. México. Interamericana.

Primera edición. ISBN 968-25-0751-0.

[12] Dorf, Richard C. – Svoboda, James A. (2011). Circuitos eléctricos. México.

Alfaomega. Octava edición. ISBN 978-607-707-232-4.

[13] Roadstrum, H. William.- Wolaver, H. Dan. (1999). Ingeniería eléctrica para todos
los ingenieros. México. Segunda edición. ISBN 970-15-0223-X.

[14] Mahmood, Nahvi.- Joseph, A. Edminister. (2005). Circuitos eléctricos. México. Mac
Graw Hill. Cuarta edición. ISBN: 844-8145-43-7.

Referencias electrónicas

[I] Obregón Castellanos Rafael. – Doniz González Virginia. – Cué Aguilar

Gumersindo (2006). Prospectiva del sector eléctrico 2006-2015. Secretaria de energía.
Primera edición. ISBN 968-8742-03-1. [En línea]. Disponible en http://
www.sener.gob.mx/res/PE y DT/pub/prospsectelec2006.pdf [2012,15 Enero].

[II] Díaz Bautista Alejandro. – Doniz González Virginia. - Cué Aguilar Gumersindo
(2010). Prospectiva del sector eléctrico 2010-2025. Secretaria de energía. [En
línea].Disponible en http://www.sener.gob.mx/res/SECTORELECTRICO.df
[2012, 15 Enero].

[III] Holguín, A. Jorge.- Ocampo, Z. Julián. (2010). Manual básico de la implementación

de la herramienta de simulación “POWER SYSTEM ANALYSIS TOOLBOX”,
PSAT. Monografía en ingeniería eléctrica. Universidad

115
 Nacional de Colombia, Manizales. Disponible en:
http:www.es.escribd.com/doc/39011778 [2011, 1 Diciembre].

[IV] CFE, Comisión Federal de Electricidad (2011, 12 Diciembre). Estadísticas.

Transmisión y distribución [En línea]. Disponible en http://www.cfe.gob.mx/
QUIENESSOMOS/ESTADISTICAS/Paginas/transmisión y distribución.aspx [2012,
15 Enero].

[V] Pura, C. Roy (2004). Panorama. Breve historia de la electricidad [En línea].
Disponible en http:// tecnicaindustrial.es/ TIFrontal/ a-1432- Breve-historia
electricidad. aspx [2011, 6 Diciembre].

116
 APÉNDICE A
VOLTAJES Y CORRIENTES EN CIRCUITOS TRIFÁSICOS

Los circuitos trifásicos tienen la ventaja de mantener tres líneas de fase con características
idénticas y poder obtener alimentación tanto para circuitos monofásicos como trifásicos. En
los circuitos trifásicos se presenta una secuencia de fases que está determinada por la fase
que alcanza primero su valor máximo de voltaje seguida de las otras dos fases restantes con
voltajes balanceados, es decir tener amplitudes idénticas (Voltaje y Frecuencia) y
desfasadas exactamente 1200 eléctricos una con respecto a otra [2, 12].

A.1. Voltajes y corrientes en Estrella (Y)

Los desfasamientos de voltajes y corrientes por fases en una conexión Y se presentan en las
ecuaciones (A.1) a (A.3) en forma anti-horaria. Suponiendo que la carga es totalmente
resistiva la corriente en cada una de las fases tendrán el mismo ángulo que sus voltajes
(Kosow, 1998).

Van  V 0, I  I (D.1)

a 
0

Vbn  V 120, I  I 120 (D.2)

b 

Vcn  V  240, I  I  (D.3)

c 
240

donde los subíndices a, b y c indican el número de fase mientras que n la

conexión al neutro.

117
Si el circuito esta balanceado la corriente de fase es igual en cada una de ellas, en una
conexión en Y la relación de corrientes no cambian por lo tanto IL = IØ. Por otro lado para
el análisis de la ecuación (A.4) se consideran las fases a y b balanceadas para determinar el
voltaje de línea ab, sin embargo el análisis es útil para cualquier representación de fases (ac
o bc).

Vab Va Vb

Vab V 0  V  120

 1 
V V V  3 3 3
j V  V j V
 
 
ab
2

2
  2 
2


 


V  3V 3 1 (D.4)
j
ab  2 2
 

La ecuación (D.4) da como resultado en la ecuación (A.5) el desfasamiento del

voltaje de línea a línea entre el de línea a neutro [12].

Vab  3V  30


Vbc  3V   90


Vca  3V   (D.5)

210

A.2. Voltajes y corrientes en Delta (∆)

A diferencia de una conexión Y los devanados en ∆ no tienen conexión entre fase y neutro,
por lo cual los voltajes únicamente se consideran de línea a línea. Los

118
desfasamientos de voltajes y corrientes de la conexión delta para una carga puramente
resistiva están representados por las ecuaciones (A.6) a (A.8) [2].

Vab V 0, I  I (D.6)

ab 
0

Vbc V 120, I  I 120 (D.7)

bc 

Vca V  240 , I  I  (D.8)

ca 
240

Como no existe conexión de fase al neutro, la única conexión existente para el voltaje es la
de línea a línea, por lo tanto se considera que en una conexión delta VL  V . Por otro lado
el desfasamiento que existe entre la corriente de fase y línea, considerando una carga
resistiva y balanceada, se determina en la ecuación (A.9), de igual forma esta ecuación es
útil para cualquier representación de fases.

Ia  Iab  Ica

Ia  I 0  I   240
 1 
I I I  3 3 3
j I  I j I
 
 
a
2

2
  2 
2


 

Ia   3 1
3 I
 2  j 2 (D.9)

 

Finalmente se obtiene en la ecuación (A.10) el desfasamiento entre la corriente de fase y la

corriente de línea [12].

119
Ia  3 I  30

Ib  3 I   90

120
 Ic  3 I  (D.10)

210

En la figura A.1 se representa en forma vectorial el desfasamiento de voltajes y corrientes

en conexiones estrella y delta respectivamente y se puede observar que se tiene un
desfasamiento entre voltajes y corrientes de línea con lo de fase de 300.

Figura A.1. Desfasamiento entre voltajes y corrientes. a) Voltajes de línea a línea y de fase (línea
a neutro) conectados en Estrella y b) Corrientes de línea a línea y de fase conectadas en Delta.

121
 APÉNDICE B
POTENCIA ELÉCTRICA

B.1. Potencia Compleja

La potencia compleja es el producto del fasor de voltaje con el conjugado del fasor de la
corriente, comúnmente se denota por [13],

S  S  P  jQ  VI (E.1)
*

o particularmente como

P  VI cos (E.2)

Q  VI sin (E.3)

S  VI cos  j sin  (E.4)

donde S es la potencia aparente en volt-ampere VA , P la potencia activa o real en watts

W y Q es la potencia reactiva en volts-ampere reactivos VAR .

B.2.Conjugado de un número complejo

Suponiendo el número complejo I  X  jY su conjugado se denota por

I *  X  jY , observe que en el plano complejo las partes reales de I e I* son

idénticas. En la conjugación de números complejos sólo la parte imaginaria es

122
afectada por un cambio de signo (Mahmood y Joseph, 2005). Para la
representación de números complejos se tiene que:

i. En forma exponencial:
I  A j I *  A j .
,

ii. En forma polar:

I  A  I *  A   .
,

iii. En forma trigonométrica:

I  A cos  j sin  I *  A cos  j sin  .
,

La conjugación tiene las siguientes propiedades útiles:

I 
*
i. *
I.

I 
*
ii.  I I* I*.
1 2 1 2

I 
*
iii.  I I* I*.
1 2 1 2

I 
*
iv.
/I I*/I*.
1 2 1 2

B.3. Factor de Potencia

El factor de potencia en un circuito de corriente alterna es la relación que existe entre la

potencia aparente y activa, de tal forma se expresa como

FP  P / S adimensional (E.5)

123
Comúnmente el factor de potencia se expresa en porcentaje, indicando que cantidad
de la potencia aparente es parte activa o reactiva, de otra forma él FP se

124
puede expresar en función del ángulo que existe entre el voltaje y la corriente, que es
idéntico al obtenido en el triángulo de potencia [6].

FP  cos  P / S (E.6)

Si se conoce el factor de potencia es posible calcular el ángulo entre el voltaje y la corriente

mediante,

  cos1(FP) (E.7)

o por medio de la tangente del ángulo de la relación entre Q y P

  arctan (Q / P) (E.8)

Los términos de factor de potencia en atraso o en adelanto se refieren al atraso o adelanto

respectivamente que tiene la corriente con respecto al voltaje.

B.4. Triángulo de Potencia

El triángulo de potencia representa las componentes de la potencia compleja en forma de

triángulo rectángulo, tal como se muestra en la figura B.1, con S como la hipotenusa, P
como la abscisa y Q como la ordenada.

Si P y Q son positivas se dice que la carga absorbe energía y la corriente de la línea que
va a la carga se atrasa en  grados con respecto al voltaje de alimentación, mientras que
para Q negativas se dice que la corriente se adelanta en  grados con respecto al voltaje.
Las cargas en adelanto corresponden a cargas capacitivas, mientras que para cargas en
atraso a cargas inductivas [6, 13].

125
A continuación se presentan algunas reglas para la representación del triángulo de potencias
[6].

i. La potencia P absorbida por un circuito es positiva y se traza

horizontalmente hacia la derecha.

ii. La potencia P suministrada por un circuito es negativa y se traza

horizontalmente hacia la izquierda.

iii. La potencia Q adsorbida por un circuito es positiva y se traza verticalmente hacia

arriba.

iv. La potencia Q suministrada por un circuito es negativa y se traza

verticalmente hacia abajo.

Las componentes de potencia S, P y Q convenientemente se representan como

vectores, pero no lo son. En la figura B.2 se representan vectorialmente las
componentes de la potencia bajo diferentes condiciones de carga.

Figura B.1. Representación del triángulo de potencias.

126
Figura B.2. Triángulo de potencia bajo diferentes condiciones de carga.

127
 APÉNDICE C
REPRESENTACIÓN DE VALORES EN POR UNIDAD

C.1. Valores en por unidad

El cálculo por unidad tiene la ventaja de simplificar los cálculos, representando los
resultados reales en un valor mucho más pequeño (cercanos a 1) que generalmente se
expresan en decimales o porcentuales en forma adimensional. Los valores en por unidad
corresponden simplemente en un cambio de escala de las dimensiones de V, I, Z y S a partir
de un valor base o de referencia elegido convenientemente, de tal manera se define que el
valor en por unidad (p.u), es la relación entre el valor real y el valor base elegido.

A partir de los valores base de corriente y voltaje, se pueden obtener los valores base de
impedancia y potencia o de cualquiera de dos de esos valores obtener los otros restantes.
Las siguientes ecuaciones determinan los valores base de dos dimensiones de circuitos
eléctricos; en sistema monofásico y trifásico [1, 9].

Sistema monofásico:

SB
IB = (F.1)
V B Ln

Z BLn=
V
B
(F.2)
IB

 
2
ZB = VBLn
S (F.3)
B1

128
Sistema trifásico:

SB3
IB = (F.4)
3VBLL


Z B = V BL
/ 3


2
L
(F.5)
S /3
B 3

ZB =  
V L
L
(F.6)
B S B3

Por lo tanto, el valor en por unidad de cualquiera de la dimensiones antes

mencionadas se puede obtener mediante,

Valor real
p.u.  Valor base adimencional (F.7)

Para el cálculo de los valores en por unidad se debe de considerar lo siguiente

 Usar voltajes de línea a línea (V ) con la potencia trifásica ( S )y

BLL B3

 Usar voltajes de línea a neutro (V ) con la potencia monofásica ( S )

BLn B1

En sistemas trifásicos es una práctica común realizar los cálculos en función de

una sola fase, que se supone balanceada, así la potencia de fase es S B /3 y su
3

voltaje es V
BLL / 3.

129
En algunas ocasiones surge la necesidad de realizar un cambio de base dentro del
sistema, el cual se consigue mediante,

130
 2
V  S 
Znueva p.u = Zdada p.u
Bdados B nuevos
(F.8)
 V  S
B nuevos   B dados 

“La aplicación de la ecuación (F.8) consiste en cambiar el valor de la impedancia en por

unidad de cualquier componente que se da sobre una base en particular a otra base nueva”
[9].

El siguiente ejemplo muestra la forma de convertir los valores reales en p.u. y pone en
práctica el uso de las ecuaciones descritas en este Apéndice.

Ejemplo C.1.
En el circuito de la figura C.1, la tensión en el nodo de generación es de 13.2 kV, y las
características de los transformadores están indicadas en la tabla C.1 [1].

Figura C.1. Diagrama unifilar del ejemplo C.1.

Tabla C.1. Datos nominales de los Transformadores.

Transformador Conexión y Tensión en kV SB MVA X %

T1 ∆ - Y 13.2/132 5 10
T2 Y - ∆ 138/69 10 8

131
Dadas las impedancias ZL.T  10  j100 , ZC  300  . Determinar las corrientes
y
de los puntos marcados en la figura C.1, la tensión y potencia consumida en la carga C.

Solución:

Establecer las cantidades de tensiones base del sistema, cuyas dependen de la cantidad de
transformadores existentes. Para esto se distinguen zonas que relacionen a los
transformadores. La figura C.1 se divide en tres diferentes zonas, tal como se indica en la
figura C.2.

Figura C.2. Zonas de tensiones de los transformadores.

Se adoptan como valores base la potencia de 10 MVA y la tensión de 138 kV para la línea
de transmisión. A partir de estos valores se obtienen las tensiones, impedancias y corrientes
base de las distintas zonas marcadas en la figura C.2.

Las tensiones base en las zonas G y C son

13.2
V  V  13.8 (F.9)
kV
BG BL .T
132

69
V  V

132
 69 kV

(F.10)
BC BL .T
138

133
Haciendo uso de las ecuaciones básicas de circuitos eléctricos se obtienen las
impedancias base en cada una de las zonas.

ZBG
2
 VBG  19.044 
S
B

2
ZBL.T  VBL.T  1904.4 
S
B

2
ZBC  VBC  476.1 
S
B

y sus corrientes quedan

IBG  SB
 0.418 kA
3VB
G

IBL.T  SB
 0.042 kA
3VBL.T

IBC  SB
 0.084 kA
3VBC

Por lo tanto se pueden obtener los valores en p.u. de cada una de las zonas mediante
la ecuación (F.7).

El valor en p.u. de la línea de transmisión es,

ZL.T

134
 10
u

j1
00

0.
00
52
5

j0.
05
3
19
04
.4

135
mientras que para la carga C se obtiene

ZC p.u  300
 0.63
476.1

por consiguiente para el voltaje en el punto 1 de la figura C.1 queda

13.2
V   0.957
1
13.8

En el caso de los transformadores su reactancia ya está especificada en p.u, pero es referida

a sus valores nominales de la máquina, para esto se procede a un cambio de base que se
adecue al sistema, que es posible obtener mediante la ecuación (F.8).

El cambio de base en la reactancia del transformador 1 es,

2
 13.2   10 
Xnueva p.u = 0.1      0.183
13.8   5 

mientras que para el transformador 2 queda

2
 69   10 
Xnueva p.u = 0.08      0.08
69 10

Para obtener el voltaje de la carga es necesario primeramente obtener la corriente que pasa
por todo el sistema, esto se consigue aplicando la LKV, de la cual se obtiene que

V1  ZL.T  ZC  jXT1  jXT 2  (F.11)

Iserie

136
por lo tanto la corriente serie es

0.957 0  0.635  j0.315 Iserie

0.9570 0.957
Iserie    1.348   26.384
0.635  0.315
2 2
0.709

Por otro lado, la tensión y potencia en el punto de carga se obtienen mediante,

V4  ZC  Iserie (F.12)

S V I* (F.13)
4 4 serie

obteniendo así la potencia y tensión consumida por la carga

V4  0.85  26.384 y S4  1.146

Para obtener los valores reales del sistema sólo basta multiplicar el valor en p.u con el
valor base de la zona correspondiente.

137
 GLOSARIO

Ánodo: Electrodo por donde entra la corriente eléctrica en un electrólito. Por convenio se
adopta que el sentido de la corriente es del ánodo a cátodo (del polo positivo al negativo).

Ámbar: Resina natural mineralizada que procede de los arboles.

Alumoweld: Es un acero aleado con aluminio, el cual adquiere mayor resistencia a la

corrosión y proporciona una mejor conductividad eléctrica.

Átomo: Es la parte más pequeña en la que se puede obtener la materia de forma estable.

Bramante: Hilo gordo o cordel delgado echo de residuos de plantas.

Cátodo: Es el electrodo en el cual se produce la reacción de oxidación, su polaridad

depende del tipo de dispositivo. En u dispositivo que consume energía el cátodo es
negativo, mientras que en uno que proporciona energía es positivo.

Campo eléctrico: Es un campo de fuerza alrededor del conductor creado por la atracción y
repulsión de cargas eléctricas.

Campo magnético: Es un campo de fuerza creado como consecuencia del movimiento de

cargas eléctricas (flujo de electrones).

Corrientes parásitas: También conocidas como corrientes de Foucault. Es un fenómeno

físico que se produce cuando un conductor atraviesa un campo magnético variable
provocando una corriente inducida dentro del conductor que produce pérdidas en forma de
calor.

138
Diferencia de potencial: Termino para expresar la diferencia de tensión o voltaje entre dos
puntos.

Efecto Corona: Es un fenómeno eléctrico que se produce en los conductores de las líneas de
alta tensión y se manifiesta a su alrededor en forma de halo luminoso. Dado que los
conductores suelen ser de sección circular, el halo adopta una forma de corona, de ahí el
nombre del fenómeno.

Electrólito: Sustancia que contiene iones libres, lo que hace que se comporte como un
medio conductor eléctrico.

Electrólisis: Es el proceso que separa los elementos de un compuesto por medio de la

electricidad.

Electrón: Partícula elemental mas pequeña de carga negativa que constituye a los átomos.

Fenómeno: Acontecimiento, suceso o casualidad que puede percibirse a través de los

sentidos o el intelecto.

Inducción magnética: Es el proceso mediante el cual campos magnéticos inducen una

corriente eléctrica sobre un material conductor produciendo un voltaje entre sus terminales.

Parámetro: Es un dato que es tomado como necesario para analizar una situación mediante
su valor numérico.

Perdida por histéresis: Representa una pérdida de energía que se manifiesta en forma de
calor en los núcleos magnéticos.

139
Polaridad: Cualidad que permite distinguir cada una de las terminales de un elemento o
máquina eléctrica, las cuales pueden se positiva o negativa.

Sistema: Conjunto de procesos o elementos interrelacionados con un medio en el

cumplimiento de una función.

Turbina: Es una máquina rotativa que convierte en energía mecánica la energía de algún
fluido (agua, aire, etc.) que pasa continuamente por el interior de la máquina.

140
