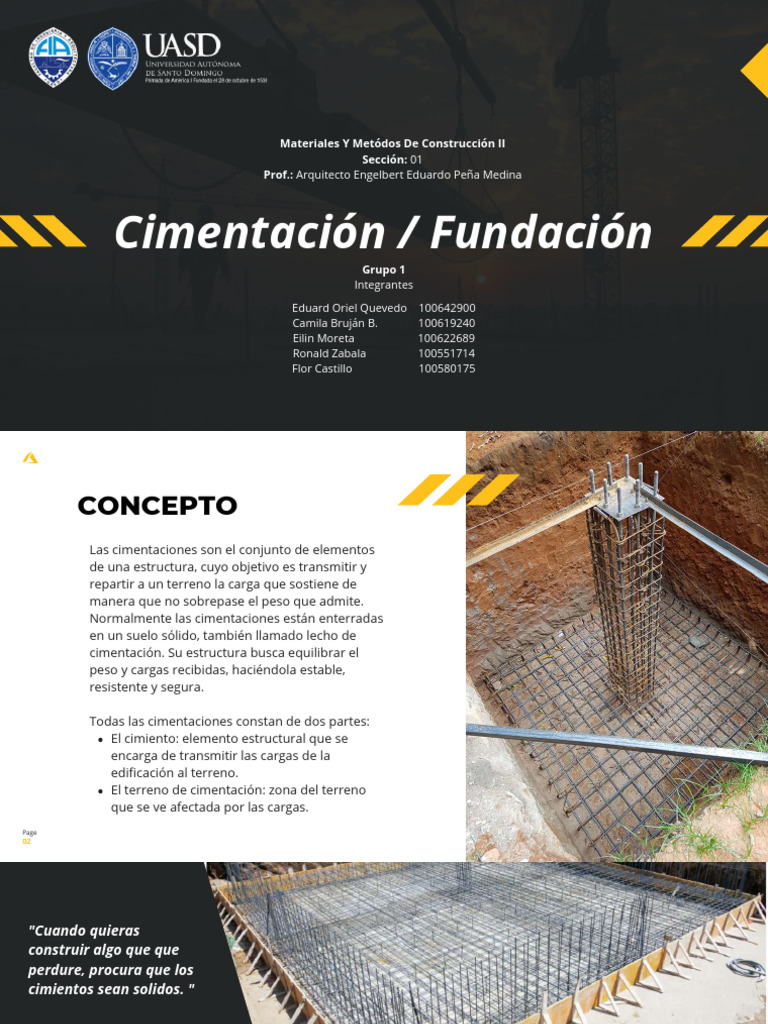

Materiales Y Metódos De Construcción II

Sección: 01
Prof.: Arquitecto Engelbert Eduardo Peña Medina

Cimentación / Fundación
Grupo 1
Integrantes

Eduard Oriel Quevedo 100642900

Camila Bruján B. 100619240
Eilin Moreta 100622689
Ronald Zabala 100551714
Flor Castillo 100580175
 CONCEPTO
Las cimentaciones son el conjunto de elementos
de una estructura, cuyo objetivo es transmitir y
repartir a un terreno la carga que sostiene de
manera que no sobrepase el peso que admite.
Normalmente las cimentaciones están enterradas
en un suelo sólido, también llamado lecho de
cimentación. Su estructura busca equilibrar el
peso y cargas recibidas, haciéndola estable,
resistente y segura.

Todas las cimentaciones constan de dos partes:

El cimiento: elemento estructural que se
encarga de transmitir las cargas de la
edificación al terreno.
El terreno de cimentación: zona del terreno
que se ve afectada por las cargas.
Page
02
"Cuando quieras
construir algo que que
perdure, procura que los
cimientos sean solidos. "

El éxito de un buen proyecto de construcción radica en la calidad de las

cimentaciones, pues su valor principal es dotar de seguridad y solidez a
una estructura gracias a que sostiene sus cargas y las ancla al terreno.

¿CUÁL ES LA A partir de los estudios geológicos y geotécnicos previos a la instalación

IMPORTANCIA DE de las cimentaciones es posible conocer qué elementos estructurales
son los más apropiados para la construcción de una edificación, cuya
LA CIMENTACIÓN? carga esté distribuida de forma segura sobre el suelo sin superar la
presión admisible.

Page
03
 FUNCIONES 03.

Resistir a factores
01. externos.

Distribuir de manera 03.

uniforme el peso de la
estructura.
Sujetar la estructura ante
fuerzas horizontales
02.

Proteger contra
movimientos sísmicos.

Page
04
PROBLEMATICAS DE Fisuras y grietas, desplomes y
hasta colapso estructural, estas

ACUERDO AL TIPO DE son algunas de las consecuencias

de una mala cimentación, es decir,
de un contacto defectuoso entre
CIMENTACIÓN nuestro edificio y el terreno.

01.
02.
Cimentación Profunda

Cimentación Superficial Rozamiento negativo.

Los empujes laterales sobre pilotes
Cimentación apoyada sobre rellenos mal compactados o pueden provocar esfuerzos de flexión
flojos. no calculados en el dimensionamiento.
Existencia de arcillas expansivas o suelos colapsables.
Existencia de zanjas rellenas mal compactadas.
Hundimiento de cavernas no detectadas en etapa de
estudio inicial.
03. Muros de contención y Pantallas

Cimentaciones en laderas, donde pueden producirse Fallo en los apuntalamientos o en

fenómenos de reptación o deslizamientos provocados por anclajes.
la excavación. Valoración incorrecta de las acciones.
Otros

Page
05
Eduard Oriel Quevedo R.

ELECCIÓN DEL TIPO DE

CIMENTACIÓN ADECUADA.
Cargas

Suelo

Presupuesto

Page
06
Eduard Oriel Quevedo R. FACTORES QUE DETERMINAN LA ELECCIÓN DEL TIPO DE CIMENTACIÓN

01. CARGAS

Para el diseño de la cimentación de cualquier

construcción se deberán efectuar análisis
que involucren el efecto de las acciones
permanentes (incluyendo el peso propio),
variables (incluyendo la carga viva) y
accidentales (incluyendo el sismo y viento).
Una vez conocido estas acciones, es
necesario saber su distribución y los
esfuerzos aplicados al suelo.
Page
07
Eduard Oriel Quevedo R. FACTORES QUE DETERMINAN LA ELECCIÓN DEL TIPO DE CIMENTACIÓN

02. SUELO

El estudio del suelo sobre el que se desplantara la

construcción deberá proveernos de información
acerca de las propiedades índices, mecánicas e
hidráulicas del subsuelo. Estos estudios servirán
de base para la correcta selección de los estratos
de apoyo y de los elementos que trasmitirán las
cargas al subsuelo.

Page
08
Eduard Oriel Quevedo R.
FACTORES QUE DETERMINAN LA ELECCIÓN DEL TIPO DE CIMENTACIÓN

03. PRESUPUESTO

Al ser elegido un tipo de cimentación, es necesario

definir el procedimiento de construcción, cuyas
características deberán ahorrarnos en gran
medida tiempo y dinero, respetando las
especificaciones geotécnicas y estructurales,
preservando constantemente la calidad de los
elementos de cimentación.

Page
09
Eduard Oriel Quevedo R.
FACTORES QUE DETERMINAN LA ELECCIÓN DEL TIPO DE CIMENTACIÓN

FACTORES
04.
AMBIENTALES

Las condiciones climáticas, como las heladas, las

lluvias intensas o los terremotos, pueden afectar la
elección de la cimentación. En regiones propensas
a terremotos, se pueden usar cimentaciones
sísmicas para mejorar la resistencia a las fuerzas
sísmicas.

Page
10
CAMILA BRUJÁN B.

Cimentación / Fundación
CLASIFICACIÓN SEGÚN SU FORMA

Cuadrada Rectangular

Page
Poligonal Circular 11
 CAMILA BRUJÁN B.
CIMENTACIÓN / FUNDACIÓN

Clasificación según su forma

Cocepto
Como su nombre indica, una cimentación
cuadrada tiene una base con forma cuadrada.
Los cuatro lados son de igual longitud y los
ángulos son de 90 grados. Esta forma se elige
cuando la carga de la estructura se distribuye
de manera uniforme y cuando la geometría de
la estructura es cuadrada o rectangular.
CUADRADA
Aplicación
Son comunes en edificaciones con
geometría regular, como casas,
edificios de oficinas, almacenes y
estructuras similares. También se
utilizan en situaciones donde es
importante lograr una distribución
uniforme de la carga en el suelo.
Ventajas
Distribución uniforme de carga
Sencillas de diseño y construcción
Versatilidad
Desventajas
Inadecuación para cargas muy concentradas
Necesidad de suelo uniforme

Page
12
 CAMILA BRUJÁN B.
CIMENTACIÓN / FUNDACIÓN

Clasificación según su forma

RECTANGULAR
Cocepto Aplicación
Las cimentaciones rectangulares tienen una se utilizan cuando es necesario
base con forma rectangular, con cuatro lados soportar cargas concentradas en una
de igual longitud y ángulos rectos de 90 dirección específica, como las
grados entre ellos. Esta forma se elige cuando generadas por columnas, muros o
la carga de la estructura se distribuye de vigas largas en edificios o estructuras.
manera desigual en una dirección o cuando la También son comunes en
forma de la estructura a construir es alargada construcciones de forma rectangular o
en una dirección específica. alargada.
Ventajas
Distribución de carga
Adecuadas para estructuras alargadas
Versatilidad
Eficiencia en la construcción
Desventajas
Sensibilidad al asentamiento diferencial
No son ideales para cargas puntuales

Page
13

CIMENTACIÓN / FUNDACIÓN
Cocepto
Las cimentaciones circulares tienen
una base redonda, lo que las hace
adecuadas para estructuras circulares
o cilíndricas. La forma circular permite
una distribución uniforme de la carga
en todas las direcciones alrededor del
centro de la cimentación.
Clasificación según su forma
CIRCULAR
Aplicación
Las cimentaciones circulares
son comunes en estructuras
cilíndricas como silos, tanques
de almacenamiento, torres,
postes de luz y otras
estructuras.
CAMILA BRUJÁN B.
Ventajas
Distribución uniforme de carga
Adecuadas para estructuras cilíndricas
Resistencia a cargas sísmicas
Menos estrés en el suelo
Desventajas
Inadecuadas para estructuras no circulares
Diseño más complejo
Page
14
 CAMILA BRUJÁN B.
CIMENTACIÓN / FUNDACIÓN

Clasificación según su forma

POLIGONAL
Cocepto Aplicación Ventajas
Pueden tomar diversas formas, se utilizan en situaciones donde la
Adaptación a formas irregulares
como pentagonales, hexagonales, estructura tiene una forma
Distribución de carga adaptable
octagonales o cualquier otro irregular o no se ajusta fácilmente a
Versatilidad
polígono con múltiples lados y una forma cuadrada, rectangular o
ángulos. La elección de la forma circular. Estas cimentaciones
dependerá de las necesidades del permiten adaptarse a la geometría Desventajas
proyecto y de la geometría de la específica de la estructura.
Diseño más complejo
estructura que se va a construir.
No son ideales para estructuras convencionales

Page
15
 CIMENTACION
RONALD E. ZABALA

CLASIFICACION POR PROFUNDIDAD

Cimentación Cimentación Cimentación

Superficial Semiprofunda
Son un tipo de estructura de apoyo Son un tipo de estructura de apoyo
utilizada en la construcción para utilizada en la construcción que se
distribuir la carga de una edificación encuentra entre las cimentaciones
o estructura en el suelo circundante superficiales y las profundas en
términos de profundidad de
excavación.
Profunda
Son estructuras de apoyo utilizadas
en la construcción cuando el suelo
superficial no es adecuado para
soportar las cargas de una estructura.
Page
16
RONALD E. ZABALA
Cimentación Superficial

SE CLASIFICAN EN :

Cimentación por Losa Cimentación por Zapata

Consiste en una losa de concreto que se coloca
directamente sobre el suelo. Se utiliza para
cargas ligeras y suelos arenoso o no
resistentes.
Es una base de concreto más profunda y ancha
que se utiliza para cargas más pesadas. Puede
ser una zapata corrida (continua) o zapatas
aisladas.
Page
17
RONALD E. ZABALA
Cimentación Semiprofunda

SE CLASIFICAN EN :

Pozo Caisson o cajón Encepados

Se utilizan en situaciones donde el Son elementos estructurales que conectan
suelo superficial no es adecuado para varios pilotes entre sí en una cimentación
soportar cargas. profunda. Page
18
 RONALD E. ZABALA
Cimentación Profunda
SE CLASIFICAN EN :

Pilotes Micropilotes: Diafragmas continuos

Son elementos alargados, Son pilotes pequeños y delgados que se Son elementos alargados y continuos,
generalmente de concreto o acero, utilizan en espacios reducidos o donde que se utilizan en cimentaciones
que se introducen en el suelo para se requiere una capacidad de carga profundas para transferir cargas a
soportar cargas. limitada. estratos más profundos del suelo.

Page
19
CLASIFICACIÓN
POR TIPOS

Los cimientos son elementos

esenciales en la construcción de
edificios y estructuras, ya que
proporcionan una base sólida y estable
sobre la cual se apoya la carga de la
construcción. Los tipos de cimientos
varían según el tipo de suelo, las
características del terreno, el diseño
del edificio y otros factores.

Page
20
CONTINUA
(CORRIDAS)

La zapata corrida es un tipo de cimiento de

hormigón o de hormigón armado que se
desarrolla linealmente a una profundidad y con
una anchura que depende del tipo de suelo.

Page
21
DISCONTINUA
(AISLADAS)

La zapata aislada es uno de los tipos de

cimentación superficial, estando muy presente en
la mayoría de las obras. Está pensada únicamente
para soportar la carga de un pilar o columna y
puede presentarse en diferentes formatos, como
rectangular, cuadrado, circular, entre otros.

Page
22
 Zapatas aisladas

Las zapatas aisladas pueden ser de material reforzado o no reforzado. Sin embargo, para la
base no reforzada, la altura de la base debe ser mayor para proporcionar la separación de
carga necesaria.

Page
23
 PLATEA

Una platea o losa de cimentación es un tipo de cimentación superficial

que consiste en una placa de hormigón apoyada sobre un terreno, la
cual se encarga de repartir el peso y las cargas del edificio sobre la
superficie de apoyo.

Page
24
 TIPOS

Losas planas: Son losas de hormigón con espesor uniforme en toda su

superficie.
Con refuerzo bajo las columnas: Reforzadas para soportar cargas de
columna considerables.
Bidireccional y plana: Con bandas engrosadas a lo largo de las columnas en
ambas direcciones.
Con pedestales: Incluyen pedestales bajo cada columna para mayor soporte.
Celular: Una rejilla bidireccional con construcción celular y estructural de
acero en la intersección.
Muros de basamento con marco rígido: Losas de espesor constante, fáciles
de construir.
Losas con capiteles: Tienen mayor espesor bajo pilares para mayor
resistencia.
Losas nervadas: Con nervios bajo pilares y otros secundarios, superiores o
inferiores.
Losas flotantes: Usadas en terrenos problemáticos para minimizar
asentamientos.
Page
25
 PILOTES

Los pilotes son elementos alargados de concreto, acero o madera

insertados en el suelo para brindar estabilidad y soporte a estructuras
cuando el suelo no es lo suficientemente resistente.

Page
26

De punta
Los pilotes de punta tienen una
punta resistente que penetra en
el suelo y se apoya en una capa
subterránea resistente,
evitando el flambeo y
soportando el peso de la
estructura.
Tipos de pilotes
De fricción
Los pilotes de fricción se apoyan
en la fuerza de adherencia
generada por la fricción entre su
superficie y el subsuelo, lo que
sostiene verticalmente. Su
resistencia aumenta con la
longitud y son utilizados cuando
no hay un estrato resistente para
apoyarlos.
De control
Los pilotes de control, ya sean de
punta o de fricción, incluyen un
mecanismo para controlar el
hundimiento del suelo y la
estructura, evitando que emerjan
por encima del nivel del terreno
original.
Page
27
Grupo 1

THANK YOU

Page
15
